Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-10000, РВС-20000
| Номер в ГРСИ РФ: | 72855-18 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), г. Новокузнецк |
Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-10000, РВС-20000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 72855-18 | |||||||||
| Наименование | Резервуары стальные вертикальные цилиндрические | |||||||||
| Модель | РВС-5000, РВС-10000, РВС-20000 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 9ada61af-8094-0d41-a2d0-bee186b55f2d | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г. Новокузнецк
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 39 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
72855-18: Описание типа
2023-72855-18.pdf
|
Скачать | 670.9 КБ | |
|
72855-18: Методика поверки
2022-mp72855-18.pdf
|
Скачать | 69.4 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-10000, РВС-20000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание
Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-10000, РВС-20000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-5000 №№ Р-28, Р-29, РВС-10000 №№ Р-24, Р-25, Р-26, Р-27, РВС-20000 №№ Р-7, Р-8, Р-9, Р-10, Р-11, Р-12, Р-13, Р-14, Р-15, Р-16, Р-17, Р-18, Р-19, Р-20, Р-21, Р-22, Р-23 расположены: Российская Федерация, Красноярский край, Большеулуйский район, промзона НПЗ, АО «АНПЗ ВНК».

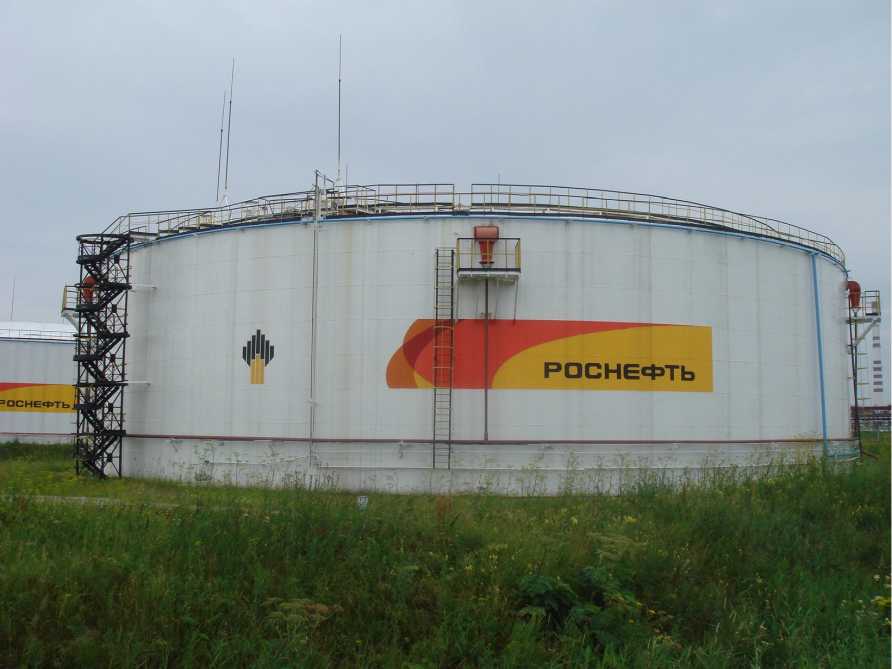

Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000, РВС-10000, РВС-20000 представлен на рисунках 1 - 3.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-5000, РВС-10000, РВС-20000 не предусмотрено.

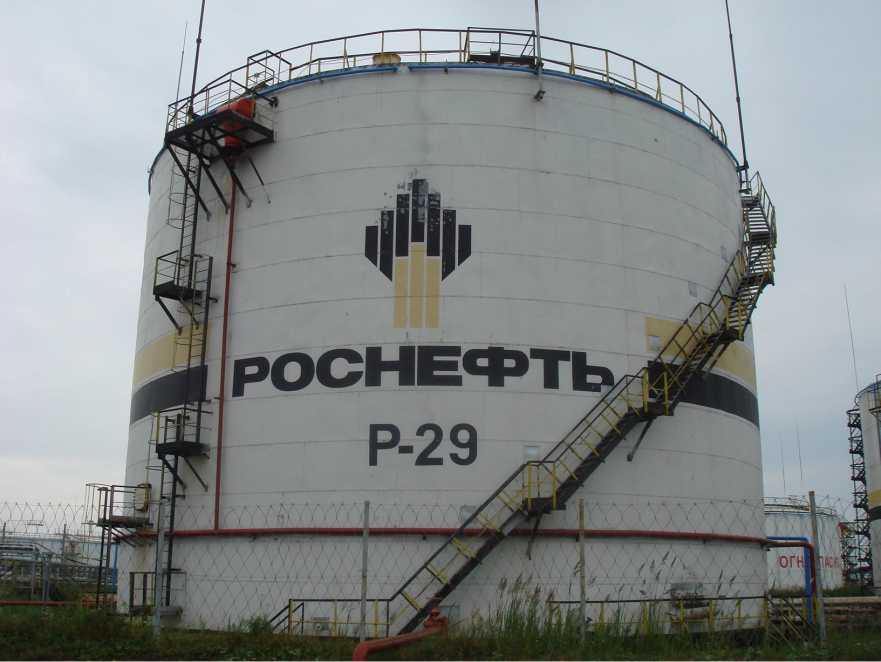

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-5000

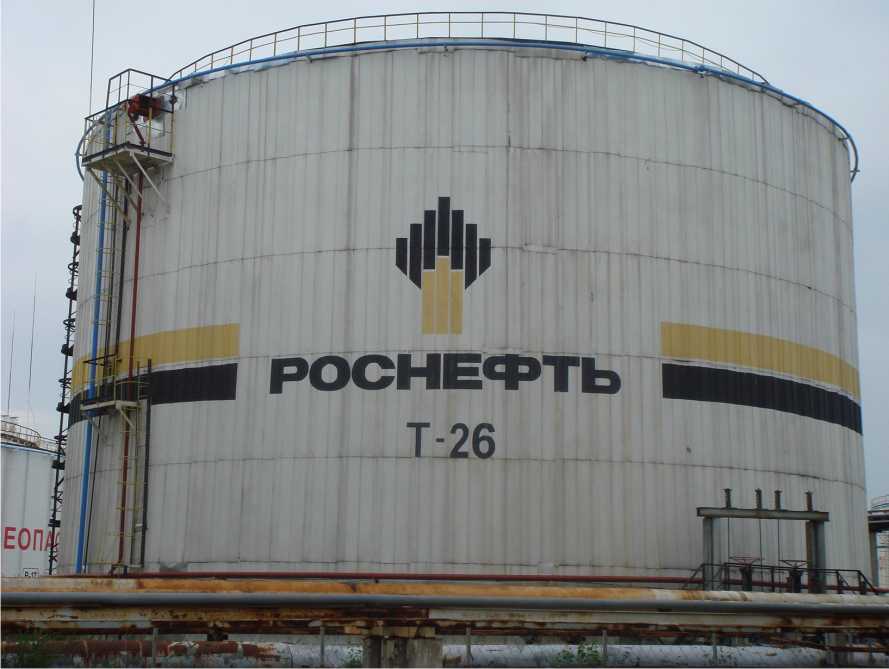

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-10000
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
РВС-5000 |
РВС-10000 |
РВС-20000 | |
|
Номинальная вместимость, м3 |
5000 |
10000 |
20000 |
|
Пределы допускаемой относительной погрешности вместимости резервуара, % |
±0,1 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-5000 |
2 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-10000 |
4 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-20000 |
17 шт. |
|
Паспорт |
- |
23 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ТПЦ-1-150-0,1 (регистрационный № 260-05);
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методах измерений
отсутствуют.
Нормативные документы
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
