72891-18: НПСИ серии NNN Преобразователи сигналов измерительные нормирующие - Производители, поставщики и поверители

Преобразователи сигналов измерительные нормирующие НПСИ серии NNN

Номер в ГРСИ РФ: 72891-18
Производитель / заявитель: ООО НПФ "КонтрАвт", г.Нижний Новгород
Скачать
72891-18: Описание типа СИ Скачать 297.7 КБ
72891-18: Методика поверки ПИМФ.422189.001 МП Скачать 14.1 MБ
Нет данных о поставщике
Преобразователи сигналов измерительные нормирующие НПСИ серии NNN поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи сигналов измерительные нормирующие НПСИ серии NNN (в дальнейшем преобразователи), предназначены для преобразования сигналов от термоэлектрических преобразователей, термопреобразователей сопротивления, а также сигналов напряжения и тока, сопротивления, частотно-временных параметров сигналов, поступающих от первичных датчиков, в унифицированный выходной сигнал постоянного тока или напряжения.

Информация по Госреестру

Основные данные
Номер по Госреестру 72891-18
Наименование Преобразователи сигналов измерительные нормирующие
Модель НПСИ серии NNN
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 22.10.2023
Производитель / Заявитель

ООО НПФ "КонтрАвт", г.Нижний Новгород

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 63140
Найдено поверителей 11
Успешных поверок (СИ пригодно) 63139 (100%)
Неуспешных поверок (СИ непригодно) 1 (0%)
Актуальность информации 24.11.2024

Поверители

Скачать

72891-18: Описание типа СИ Скачать 297.7 КБ
72891-18: Методика поверки ПИМФ.422189.001 МП Скачать 14.1 MБ

Описание типа

Назначение

Преобразователи сигналов измерительные нормирующие НПСИ серии NNN (в дальнейшем преобразователи), предназначены для преобразования сигналов от термоэлектрических преобразователей, термопреобразователей сопротивления, а также сигналов напряжения и тока, сопротивления, частотно-временных параметров сигналов, поступающих от первичных датчиков, в унифицированный выходной сигнал постоянного тока или напряжения.

Описание

Принцип действия преобразователей сигналов НПСИ серии NNN основан на измерении сигналов от первичных датчиков и преобразования их в в унифицированный выходной сигнал постоянного тока (напряжения) или передачи сигнала по интерфейсу RS-485 по протоколу ModBus RTU.

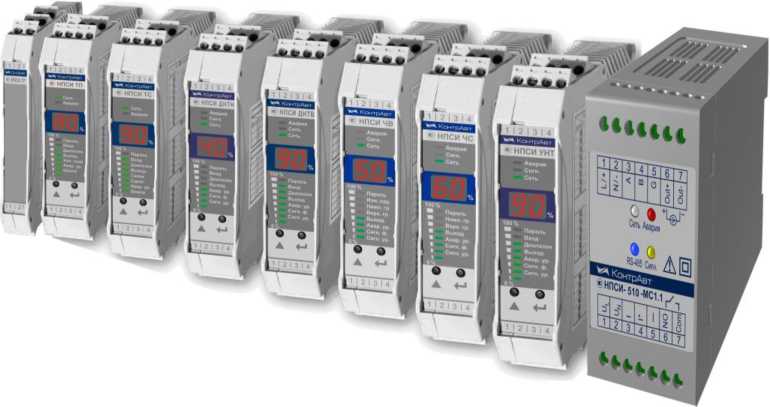

Преобразователи сигналов НПСИ серии NNN собраны в компактных пластиковых корпусах для монтажа на DIN-рейку типа NS 35/7,5/15 по EN 50022 внутри шкафов автоматики и в шкафах низковольтных комплектных устройств.

Преобразователи сигналов НПСИ серии NNN выпускаются в различных модификациях, которые отличаются наличием или отсутствием индикации и интерфейса управления, наличием или отсутствием гальванической изоляции, наличием или отсутствием выхода по интерфейсу RS-485, а также типом корпуса.

Общая система обозначений преобразователей:

НПСИ серии NNN-X1-X2-X3-X4

Расшифровка системы обозначений приведена в таблице 1.

Таблица 1 - Система обозначений преобразователей:

1

2

nnn

Серия преобразователей

Пусто

Преобразователи с гальванической развязкой, конфигурирование с помощью кнопок и светодиодного табло, базовые модификации

Х1

Тип измеряемого сигнала или параметра

ТП

Термопары (напряжение)

ТС

Термопреобразователи сопротивления (сопротивление)

УВ

Универсальный вход: сигналы термопар и термопреобразователей сопротивления, унифицированные сигналы напряжения, тока и сопротивления

УНТ

Унифицированные сигналы напряжения и тока

ДНТВ

Действующие значения «высокого» напряжения и тока

ДНТН

Действующие значения «низкого» напряжения и тока

ПМХ

Сигналы потенциометра, положение движка потенциометра, Х- максимально допустимое номинальное сопротивление потенциометра в кОм

ЧВ

Частотно-временные параметры дискретных и аналоговых сигналов

ЧС

Частота сети переменного тока

МС

Полная, активная, реактивная мощность потребителей в однофазной сети, действующие значения тока и напряжения

Х2

Наличие и число выходов сигнализации

C

Сигнализация есть

0

Сигнализации нет

ХЗ

Напряжение питания

1

2

220

Номинальное напряжение питания переменного тока ~220 В

24

Номинальное напряжение питания —24 В

Х4

Модификация преобразователя

М0

Базовая серийная модификация

МХ

Модификация по индивидуальному заказу потребителя (код согласуется при заказе)

NNN

Серия преобразователей

100

Преобразователи без гальванической развязки, фиксированный тип и диапазон преобразования, базовые модификации

10Х

Преобразователи без гальванической развязки, фиксированный тип и диапазон преобразования,

Х=1, 2,...9 функциональные и конструктивные модификации

Х1

Тип измеряемого сигнала или параметра

ПМХ

Положение движка потенциометра, Х - максимально допустимое номинальное сопротивление потенциометра в кОм

yHT(X/Y)

Унифицированные сигналы напряжения и тока, X и Y - обозначения входов и выходов

ЧВ(Х)

Частотно-временные параметры цифровых и аналоговых сигналов, X - обозначения типа и диапазона входа

pH

pH-метрия

КП

Катодный потенциал

Х2

Наличие и число выходов сигнализации

NC

N выходов сигнализаций, (N=0 - сигнализации нет)

Х3

Напряжение питания

220

Номинальное напряжение питания переменного тока ~220 В

24

Номинальное напряжение питания —24 В

Х4

Модификация преобразователя

М0

Базовая серийная модификация

МХ

Модификация по индивидуальному заказу потребителя (код согласуется при заказе)

NNN

Серия преобразователей

110

Преобразователи без гальванической развязки, конфигурирование с помощью кнопок и светодиодных индикаторов, базовые модификации

11Х

Преобразователи без гальванической развязки, конфигурирование с помощью кнопок и светодиодных индикаторов, Х=1, 2,...9 функциональные и конструктивные модификации

150

Преобразователи без гальванической развязки, конфигурирование с помощью USB, базовые модификации

15Х

Преобразователи без гальванической развязки, конфигурирование с помощью USB, Х=1, 2,...9 функциональные и конструктивные модификации

Х1

Тип измеряемого сигнала или параметра

THN

Термопары (напряжения)

TCN

Термопреобразователи сопротивления (сопротивление)

yBN

Универсальный вход, сигналы термопар и термометров сопротивления, унифицированные сигналы напряжения и тока

TMN

Сигналы с тензомоста

ПМХ/N

Сигналы потенциометра, положение движка потенциометра, Х - максимально допустимое номинальное сопротивление потенциометра в кОм

1

2

4BN

Частотно-временные параметры цифровых и аналоговых сигналов

pHN

pH-метрия

КПК

Катодный потенциал

ВМ

Вакуумметрия

N

Число каналов входа-выхода (если ПУСТО, считается 1 канал и N = 1)

Х2

Наличие и число выходов сигнализации

NC

N выходов сигнализаций, (N = 0 - сигнализации нет)

Х3

Напряжение питания

220

Номинальное напряжение питания переменного тока ~220 В

24

Номинальное напряжение питания —24 В

Х4

Модификация преобразователя

М0

Базовая серийная модификация

МХ

Модификация по индивидуальному заказу потребителя (код согласуется при заказе)

NNN

Серия преобразователей

200

Преобразователи с гальванической развязкой, фиксированный тип и диапазон преобразования, базовые модификации

20Х

Преобразователи с гальванической развязкой, фиксированный тип и диапазон преобразования, Х=1, 2,...9 функциональные и конструктивные модификации

Х1

Тип измеряемого сигнала или параметра

ПМХ/N

Сигналы потенциометра, Х - максимально допустимое номинальное сопротивление потенциометра в кОм

rPN

Питание и гальваническая развязка токового сигнала, N - число каналов

ГРт.п

Питание, разветвление (размножение) и гальваническая развязка токового сигнала, n - кратность разветвления (размножения)

rPTnN

Гальваническая развязка токовой петли, N - число каналов

ДТ(Х)

Действующие значения постоянного и переменного тока

ДНХ)

Действующие значения напряжения постоянного и переменного тока

pHm.n

pH-метрия

КПт.п

Катодный потенциал

m.n

Число входов m и выходов n

N

Число каналов входа-выхода (если ПУСТО, считается 1 канал и N = 1)

Х2

Наличие и число выходов сигнализации

NC

N выходов сигнализаций, (N=0 - сигнализации нет)

Х3

Напряжение питания

220

Номинальное напряжение питания переменного тока ~220 В

24

Номинальное напряжение питания —24 В

Х4

Модификация преобразователя

М0

Базовая серийная модификация

МХ

Модификация по индивидуальному заказу потребителя (код согласуется при заказе)

NNN

Серия преобразователей

210

Преобразователи с гальванической развязкой, конфигурирование с помощью кнопок и светодиодных индикаторов, базовые модификации

21Х

Преобразователи с гальванической развязкой, конфигурирование с помощью кнопок и светодиодных индикаторов, Х=1, 2,...9 функциональные и конструктивные модификации

Х1

Тип измеряемого сигнала или параметра

TnN

Термопары (напряжения)

1

2

TCN

Термопреобразователи сопротивления (сопротивление)

yBN

Универсальный вход, сигналы термопар и термометров сопротивления, унифицированные сигналы напряжения и тока

TMN

Сигналы с тензомоста

ПМХ/N

Сигналы потенциометра, положение движка потенциометра, Х - максимально допустимое номинальное сопротивление потенциометра в кОм, например, 10 или 100

УНТ

Унифицированные сигналы напряжения и тока

4BN

Частотно-временные параметры цифровых и аналоговых сигналов

pHN

pH-метрия

KnN

Катодный потенциал

ВМ

Вакуумметрия

N

Число каналов входа-выхода (если ПУСТО, считается 1 канал и N = 1)

Х2

Наличие и число выходов сигнализации

NC

N выходов сигнализаций, (N = 0 - сигнализации нет)

Х3

Напряжение питания

220

Номинальное напряжение питания переменного тока ~220 В

24

Номинальное напряжение питания —24 В

Х4

Модификация преобразователя

М0

Базовая серийная модификация

МХ

Модификация по индивидуальному заказу потребителя (код согласуется при заказе)

NNN

Серия преобразователей

230

Преобразователи с гальванической развязкой, конфигурирование с помощью кнопок и светодиодного табло, базовые модификации

23Х

Преобразователи с гальванической развязкой, конфигурирование с помощью кнопок и светодиодного табло, Х=1, 2,...9 функциональные и конструктивные модификации

Х1

Тип измеряемого сигнала или параметра

ТП

Термопары (напряжения)

ТС

Термопреобразователи сопротивления (сопротивление)

УВ

Универсальный вход, сигналы термопар и термометров сопротивления, унифицированные сигналы напряжения и тока

ТМ

Сигналы с тензомоста

ПМХ

Сигналы потенциометра, Х - максимально допустимое номинальное сопротивление потенциометра в кОм

УНТ

Унифицированные сигналы напряжения и тока

ДНТВ

Действующие значения высокого напряжения и тока

ДНТН

Действующие значения низкого напряжения и тока

ЧВ

Частотно-временные параметры цифровых и аналоговых сигналов

ЧС

Частота сети переменного тока

МС1

Полная, активная, реактивная мощность потребителей в электрической сети, действующие значения тока и напряжения

pH

pH-метрия

КП

Катодный потенциал

Х2

Наличие и число выходов сигнализации

NC

N выходов сигнализаций, (N = 0 - сигнализации нет)

Х3

Напряжение питания

220

Номинальное напряжение питания переменного тока ~220 В

24

Номинальное напряжение питания —24 В

1

2

Х4

Модификация преобразователя

М0

Базовая серийная модификация

МХ

Модификация по индивидуальному заказу потребителя (код согласуется при заказе)

NNN

Серия преобразователей

250

Преобразователи с гальванической развязкой, конфигурирование с помощью USB, базовые модификации

25Х

Преобразователи с гальванической развязкой, конфигурирование с помощью USB, Х=1, 2,...9 функциональные и конструктивные модификации

Х1

Тип измеряемого сигнала или параметра

ТПт.п

Термопары (напряжения)

ТСт.п

Термопреобразователи сопротивления (сопротивление)

УВт.п

Универсальный вход, сигналы термопар и термометров сопротивления, унифицированные сигналы напряжения и тока

ТМт.п

Сигналы с тензомоста

УНТт.п

Унифицированные сигналы напряжения и тока

ДНТВт.п

Действующие значения высокого напряжения и тока

ДНТНт.п

Действующие значения высокого напряжения и тока

ПМХт.п

Сигналы потенциометра, положение движка потенциометра, Х - максимально допустимое номинальное сопротивление потенциометра в кОм

ЧВт.п

Частотно-временные параметры цифровых и аналоговых сигналов

МСт.п

Полная, активная, реактивная мощность потребителей в электрической сети, действующие значения тока и напряжения

pHm.n

pH-метрия

КПт.п

Катодный потенциал

ВМт.п

Вакуумметрия

т.п

Число входов m и выходов п

Х2

Наличие и число выходов сигнализации

NC

N выходов сигнализаций, (N = 0 - сигнализации нет)

Х3

Напряжение питания

220

Номинальное напряжение питания переменного тока ~220 В

24

Номинальное напряжение питания —24 В

Х4

Модификация преобразователя

М0

Базовая серийная модификация

МХ

Модификация по индивидуальному заказу потребителя (код согласуется при заказе)

NNN

Серия преобразователей

500

Преобразователи с гальванической изоляцией, конфигурирование с интерфейсом верхнего уровня RS-485, Modbus RTU, базовые модификации

50X

Преобразователи с гальванической изоляцией, конфигурирование с интерфейсом верхнего уровня RS-485, Modbus RTU, Х=1, 2,...9 функциональные и конструктивные модификации

510

Преобразователи с гальванической изоляцией, конфигурирование с интерфейсом верхнего уровня Ethernet

51X

Преобразователи с гальванической изоляцией, конфигурирование с интерфейсом верхнего уровня Ethernet, Х=1, 2,...9 функциональные и конструктивные модификации

520

Преобразователи с гальванической изоляцией, конфигурирование с интерфейсом верхнего уровня CAN

1

2

52X

Преобразователи с гальванической изоляцией, конфигурирование с интерфейсом верхнего уровня CAN, Х=1, 2,...9 функциональные и конструктивные модификации

530

Преобразователи с гальванической изоляцией, конфигурирование с интерфейсами верхнего уровня RS-485 и Ethernet

53X

Преобразователи с гальванической изоляцией, конфигурирование по USB, с интерфейсами верхнего уровня RS-485 и Ethernet, Х=1, 2,...9 функциональные и конструктивные модификации

5 XX

Преобразователи с гальванической изоляцией, конфигурирование с интерфейсом верхнего уровня

Х1

Тип измеряемого сигнала или параметра

ТПт.п

Термопары (напряжения)

ТСт.п

Термопреобразователи сопротивления (сопротивление)

УВт.п

Универсальный вход, сигналы термопар и термометров сопротивления, унифицированные сигналы напряжения и тока

ТМт.п

Сигналы с тензомоста

УНТт.п

Унифицированные сигналы напряжения и тока

ДНТВ/ДНТНт.п

Действующие значения высокого напряжения и тока

ЧВ/ЧСт.п

Частотно-временные параметры цифровых и аналоговых сигналов

ПМХт.п

Сигналы потенциометра, положение движка потенциометра, Х - максимально допустимое номинальное сопротивление потенциометра в кОм

МСт.п

Полная, активная, реактивная мощность потребителей в электрической сети, действующие значения тока и напряжения

pHm.n

pH-метрия

КПт.п

Катодный потенциал

ВМт.п

Вакуумметрия

т.п

Число входов m и выходов п

Х2

Наличие и число выходов сигнализации

NC

N выходов сигнализаций, (N = 0 - сигнализации нет)

Х3

Напряжение питания

220

Номинальное напряжение питания переменного тока ~220 В

24

Номинальное напряжение питания —24 В

Х4

Модификация преобразователя

М0

Базовая серийная модификация

МХ

Модификация по индивидуальному заказу потребителя (код согласуется при заказе)

Типы входных сигналов и датчиков устанавливаются с помощью кнопок управления на передней панели преобразователей и цифрового индикатора, а также у отдельных модификаций по интерфейсу USB.

Общий вид средства измерений представлен на рисунке 1.

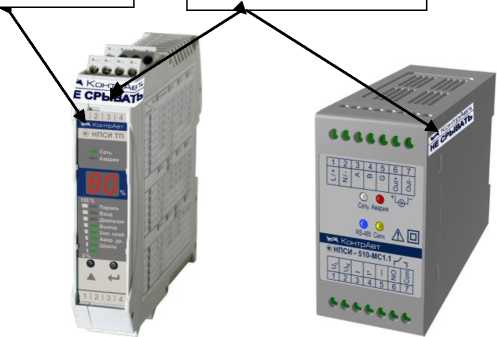

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Рисунок 1 - Общий вид средства измерений

Наклейки контроля вскрытия

Рисунок 2 - Схема пломбировки от несанкционированного доступа с наклейками контроля вскрытия

Программное обеспечение

Встроенное программное обеспечение (в тех модификациях, в которых оно имеется) содержит метрологически значимую часть.

Встроенное программное обеспечение выполняет следующие функции:

- производит обработку измеренной информации, поступающей от аппаратной части модулей;

- формирует массивы данных и сохраняет их в энергонезависимой памяти;

- отображает измеренные значения на индикаторе;

- формирует ответы на запросы, поступающие по интерфейсам связи.

Доступ к параметрам через цифровые интерфейсы связи ограничен при помощи паролей на чтение и запись. Программное обеспечение, а также значения параметров, влияющих на метрологические характеристики приборов, невозможно изменить через доступные потребителю цифровые интерфейсы без вскрытия корпуса прибора и без повреждения наклеек контроля вскрытия.

Метрологически значимая часть программного обеспечения защищена при помощи контрольной суммы, рассчитываемой при помощи алгоритма CRC16. Контрольная сумма метрологически значимой части хранится в энергонезависимой памяти прибора и доступна для просмотра. Способ просмотра зависит от модификации и указан в паспортах на приборы.

Система диагностики преобразователей контролирует совпадение записанной контрольной суммы и рассчитанной и при обнаружении ошибок, преобразователь переходит в аварийный режим работы.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО преобразователей и измерительную информацию.

Уровень защиты программного обеспечения высокий в соответствии с Р50.2.077-2014.

Идентификационные признаки метрологически значимой части программного обеспечения преобразователей модификации НПСИ-5ХХ-Х-Х-Х-Х, в зависимости от типа измеряемого сигнала, приведены в таблице 2.

Таблица 2- Идентификационные данные программного обеспечения

Тип входного сигнала

Идентификационные данные (признаки)

Значения

1

2

ТП

Идентификационное наименование ПО

АТР.Ып

Номер версии (идентификационный номер) ПО

не ниже 04

Цифровой идентификатор ПО

0x3C8B

ТС

Идентификационное наименование ПО

АТС.Ып

Номер версии (идентификационный номер) ПО

не ниже 03

Цифровой идентификатор ПО

0x237А

УВ

Идентификационное наименование ПО

АиУ.Ып

Номер версии (идентификационный номер) ПО

не ниже 03

Цифровой идентификатор ПО

0xF57D

УНТ

Идентификационное наименование ПО

AUNT.bin

Номер версии (идентификационный номер) ПО

не ниже 04

Цифровой идентификатор ПО

0x3DCF

ДНТВ

Идентификационное наименование ПО

ADNTV.bin

Номер версии (идентификационный номер) ПО

не ниже 04

Цифровой идентификатор ПО

0x4F1C

ДНТН

Идентификационное наименование ПО

ADNTN.bin

Номер версии (идентификационный номер) ПО

не ниже 04

Цифровой идентификатор ПО

0xBC6A

ЧВ

Идентификационное наименование ПО

AFV.bin

Номер версии (идентификационный номер) ПО

не ниже 03

Цифровой идентификатор ПО

0x58D4

ЧС

Идентификационное наименование ПО

AFCbin

Номер версии (идентификационный номер) ПО

не ниже 03

Цифровой идентификатор ПО

0xF4DD

МС

Идентификационное наименование ПО

АМС.Ып

Номер версии (идентификационный номер) ПО

не ниже 04

Цифровой идентификатор ПО

0x9FC1

МС1

Идентификационное наименование ПО

АМСШп

Номер версии (идентификационный номер) ПО

не ниже 03

Цифровой идентификатор ПО

0x9AC3

МС3

Идентификационное наименование ПО

АМС3.Ып

Номер версии (идентификационный номер) ПО

не ниже 03

Цифровой идентификатор ПО

x9CB2

ПМХ

Идентификационное наименование ПО

АРМ.Ып

Номер версии (идентификационный номер) ПО

не ниже 03

Цифровой идентификатор ПО

0xA5C2

1

2

3

ТМ

Идентификационное наименование ПО

ATM.bin

Номер версии (идентификационный номер) ПО

не ниже 03

Цифровой идентификатор ПО

0x9DC1

КП

Идентификационное наименование ПО

AKP.bin

Номер версии (идентификационный номер) ПО

не ниже 02

Цифровой идентификатор ПО

0xA1B1

ВМ

Идентификационное наименование ПО

ABM.bin

Номер версии (идентификационный номер) ПО

не ниже 02

Цифровой идентификатор ПО

0xA3D2

pH

Идентификационное наименование ПО

APH.bin

Номер версии (идентификационный номер) ПО

не ниже 02

Цифровой идентификатор ПО

0x9B3A

Технические характеристики

Таблица 3- Метрологические характеристики

Наименование характеристики

Значение

тип входного сигнала

номер типа входного сигнала

номер диапазона преобразования

диапазон преобразования

1

2

3

4

5

Пределы допускаемой основной приведенной погрешности (досн) к базовому диапазону измерения преобразователей при измерении сигналов напряжения, тока и сопротивления базовых модификаций преобразователей, %

±0,1

Пределы допускаемой основной приведенной погрешности (досн) к диапазону измерения преобразователей при измерении сигналов, %

преобразователи модификации НПСИ серии NNN-ТП-Х-Х-Х

Напряжение постоянного тока, U

1

1*1

(-75.+75) мВ

±0,1

2

(-50...+50) мВ

±0,1

3

(-20.+20) мВ

±0,1

4

(0.75) мВ

±0,1

5*1

(0.50) мВ

±0,1

6

(0.20) мВ

±0,15

- термопары с НСХ по ГОСТ Р 8.585-2001

Хромель-алюмель, ХА(К)

2

1

(-150.. ±1300) °С

±0,1

2

(-150.. ±600) °С

±0,1

3

(-150...+300) °С

±0,15

4

(0.1300) °С

±0,1

5

(0.1200) °С

±0,1

6

(0.900) °С

±0,1

7

(0.600) °С

±0,15

8

(0.300) °С

±0,2

Хромель-копель, ХК^Ь)

3

1

(-150.+800) °С

±0,1

2

(-150.+600) °С

±0,1

3

(-150.+400) °С

±0,1

4

(0.600) °С

±0,1

5

(0.400) °С

±0,15

1

2

3

4

5

Нихросил-нисил, ХА(К)

4

1

(-150.+1300) °С

±0,1

2

(-150.+1200) °С

±0,1

3

(-150.+600) °С

±0,15

4

(0.1300) °С

±0,1

5

(0.1200) °С

±0,1

6

(0.600) °С

±0,15

7

(300.1300) °С

±0,1

Железо-константан, Ж1\(.1)

5

1

(-150.. +1200)

±0,1

2

(-150.+900) °С

±0,1

3

(-150.+700) °С

±0,1

4

(0.1200) °С

±0,1

5

(0.900) °С

±0,1

6

(0.700) °С

±0,1

Платина-10 %, Родий/Платина, nn(S)

6

1

(0.1600) °С

±0,15

2

(0.1300) °С

±0,15

3

(0.900) °С

±0,2

Платина-13 %, Родий/Платина, nn(S)

7

1

(0.1600) °С

±0,15

2

(0.1300) °С

±0,15

3

(0.900) °С

±0,2

Платина-30 %, Родий/Платина-6 %

BH(S)

8

1

(300.1800) °С

±0,2

2

(300.1600) °С

±0,2

3

(300.1200) °С

±0,25

Медь/константан, MK(T)

9

1

(-150.+400) °С

±0,1

2

(-150.+300) °С

±0,15

3

(-150.+200) °С

±0,15

4

(0.400) °С

±0,1

5

(0.300) °С

±0,15

6

(0.200) °С

±0,2

Хромель/константан, ХКн(Е)

10

1

(-150.. +900) °С

±0,15

2

(-150.+700) °С

±0,1

3

(0.900) °С

±0,1

4

(0.700) °С

±0,1

5

(0.500) °С

±0,1

6

(0.300) °С

±0,15

Вольфрам-рений, ВР(А-1)

11

1

(0.2500) °С

±0,1

2

(0.2200) °С

±0,15

3

(0.1600) °С

±0,15

Вольфрам-рений, ВР(А-2)

12

1

(0.1800) °С

±0,15

2

(0.1600) °С

±0,15

3

(0.1200) °С

±0,15

Вольфрам-рений, ВР(А-3)

13

1

(0.1800) °С

±0,15

2

(0.1600) °С

±0,15

3

(0.1200) °С

±0,15

РС-20

14

1

(900.2000) °С

±0,1

преобразователи модификации НПСИ серии NNN-TC-X-X-X

Сопротивление, R

1

1

(0.4800) Ом

±0,1

2

(0.2400) Ом

±0,1

3

(0.1200) Ом

±0,1

4

(0.600) Ом

±0,1

1

2

3

4

5

5

(0.300) Ом

±0,1

6

(0.150) Ом

±0,1

- термопреобразователи сопротивления по ГОСТ 6651-2009

100 М, (а=0,00428 ° Cч)

2

1

(-180.+100) °С

±0,1

2

(-50.+50) °С

±0,1

3

(-50.+100) °С

±0,1

100 М, (а=0,00428 ° C )

2

4

(-50.+150) °С

±0,1

5

(0.50) °С

±0,25

6

(0.100) °С

±0,1

7

(0.150) °С

±0,1

8

(0.200) °С

±0,1

50 М, (а=0,00428 ° Cч)

3

1

(-180.+100) °С

±0,1

2

(-50.+50) °С

±0,25

3

(-50.+100) °С

±0,1

4

(-50.+150) °С

±0,1

5

(0.50) °С

±0,25

6

(0.100) °С

±0,1

7

(0.150) °С

±0,1

8

(0.200) °С

±0,1

100 П, (а=0,00391 ° C )

4

1

(-200.+100) °С

±0,1

2

(-50.+50) °С

±0,1

3

(-50.+100) °С

±0,1

4

(-50.+150) °С

±0,1

5

(0.50) °С

±0,25

6

(0.100) °С

±0,1

7

(0.150) °С

±0,1

8

(0.180) °С

±0,1

9

(0.200) °С

±0,1

10

(0.300) °С

±0,1

11

(0.500) °С

±0,1

12

(0.750) °С

±0,1

13

(0.850) °С

±0,1

50 П, (а=0,00391 ° C-1)

5

1

(-200.+100) °С

±0,1

2

(-50.+50) °С

±0,1

3

(-50.+100) °С

±0,1

4

(-50.+150) °С

±0,1

5

(0.50) °С

±0,25

6

(0.100) °С

±0,1

7

(0.150) °С

±0,1

8

(0.180) °С

±0,1

9

(0.200) °С

±0,1

10

(0.300) °С

±0,1

11

(0.500) °С

±0,1

12

(0.750) °С

±0,1

13

(0.850) °С

±0,1

1

2

3

4

5

Pt 100, (a=0,00385 ° C-1)

6

1

(-200...+100) °C

±0,1

2

(-50.+50) °C

±0,1

3

(-50.+100) °C

±0,1

4

(-50.+150) °C

±0,1

5

(0.. +50) °C

±0,25

6

(0.+100) °C

±0,1

7

(0.+150) °C

±0,1

Pt 100, (a=0,00385 ° C )

6

8

(0.+180) °C

±0,1

9

(0.+200) °C

±0,1

10

(0.+300) °C

±0,1

11

(0.. +500) °C

±0,1

12

(0.+750) °C

±0,1

13

(0.+850) °C

±0,1

Pt 500, (a=0,00385 ° C-1)

7

1

(-200...+100) °C

±0,1

2

(-50.. +50) °C

±0,1

3

(-50.+100) °C

±0,1

4

(-50...+150) °C

±0,1

5

(0.50) °C

±0,25

6

(0.100) °C

±0,1

7

(0.150) °C

±0,1

8

(0.180) °C

±0,1

9

(0.200) °C

±0,1

10

(0.300) °C

±0,1

11

(0.500) °C

±0,1

12

(0.750) °C

±0,1

13

(0.850) °C

±0,1

Pt 1000, (a=0,00385 ° C )

8

1

(-200.. +100) °C

±0,1

2

(-50.. +50) °C

±0,1

3

(-50.. +100) °C

±0,1

4

(-50.+150) °C

±0,1

5

(0.50) °C

±0,1

6

(0.100) °C

±0,1

7

(0.150) °C

±0,1

8

(0.180) °C

±0,1

9

(0.200) °C

±0,1

10

(0.300) °C

±0,1

11

(0.500) °C

±0,1

12

(0.750) °C

±0,1

13

(0.850) °C

±0,1

100 Н, (a=0,00617 ° C )

9

1

(-60+100) °C

±0,1

2

(-50.. +50) °C

±0,1

3

(-50.+100) °C

±0,1

4

(-50.+150) °C

±0,1

5

(0.. +50) °C

±0,1

6

(0.+100) °C

±0,1

7

(0.+150) °C

±0,1

8

(0.+180) °C

±0,1

1

2

3

4

5

500 Н, (а=0,00617 ° C“’)

10

1

(-60.+100) °С

±0,1

2

(-50.+50) °С

±0,1

3

(-50.+100) °С

±0,1

4

(-50.+150) °С

±0,1

5

(0.50) °С

±0,1

6

(0.100) °С

±0,1

7

(0.150) °С

±0,1

8

(0.180) °С

±0,1

1000 Н, (а=0,00617 ° C )

11

1

(-60.+100) °С

±0,1

2

(-50.+50) °С

±0,1

3

(-50.. +100) °С

±0,1

4

(-50.+150) °С

±0,1

5

(0.50) °С

±0,1

6

(0.100) °С

±0,1

7

(0.150) °С

±0,1

8

(0.180) °С

±0,1

преобразователи модификации НПСИ серии NNN-УВ-Х-Х-Х

- унифицированные сигналы по ГОСТ 26.011-80

Напряжение постоянного тока, U

1

1*1

(0.50) мВ

±0,1

2

(0.1000) мВ

±0,1

Постоянный ток, I

3

(0.5) мА

±0,1

4*2

(0.20) мА

±0,1

5*2

(4.20) мА

±0,1

- термопреобразователи сопротивления по ГОСТ 6651-2009

Сопротивление, R

2

1*3

(0.150) Ом

±0,1

2*3

(0.300) Ом

±0,1

3*3

(0.600) Ом

±0,1

- термопары с НСХ по ГОСТ Р 8.585-2001

Хромель-алюмель, ХА(К)

3

1

(-150.. +1300) °С

±0,1

Хромель-копель, XK(L)

2

(-150.. +1300) °С

±0,1

Нихросил-нисил, HH(N)

3

(-150.+1300) °С

±0,1

Железо-константан, ЖК(,1)

4

(-150.+1200) °С

±0,1

Платина-10 %, Родий/Платина, nn(S)

5

(0.1600) °С

±0,15

Платина-13 %, Родий/Платина, ищи)

6

(0.1600) °С

±0,15

Платина-30%,

Родий/Платина-6%, Родий, ПР(В)

7

(300.1800) °С

±0,2

Медь/константан, MK(T)

8

(-150.+400) °С

±0,1

Хромель/константан, ХКн(Е)

9

(-150.+900) °С

±0,15

Вольфрам-рений, ВР(А-1)

10

(0.2500) °С

±0,1

Вольфрам-рений, ВР(А-2)

11

(0.1800) °С

±0,15

Вольфрам-рений, ВР(А-3)

12

(0.1800) °С

±0,15

Хромель-алюмель, ХА(К)

13

(0.300) °С

±0,1

1

2

3

4

5

- термопреобразователи сопротивления по ГОСТ 6651-2009

100М (а=0,00428 ° Cч)

4

1

(-180... +200) ° С

±0,1

50М (а=0,00428 ° C )

2

(-180... +200) ° С

±0,1

100П(а=0,00391° C )

3

(-200... +850) ° С

±0,1

50П(а=0,00391° C-1)

4

(-200... +850) ° С

±0,1

Pt100 (а=0,00385 ° C-1)

5

(-200... +850) ° С

±0,1

преобразователи модификации НПСИ серии NNN-УНТ-Х-Х-Х

- унифицированные сигналы по ГОСТ 26.011-80

Напряжение постоянного тока, U

1

1

(0.1) В

±0,1

2

(-1...+1) В

±0,1

3

(0.10) В

±0,1

4

(-10.10) В

±0,1

Постоянный ток, I

2

1

(0.5) мА

±0,1

2*2

(0.20) мА

±0,1

3*2

(4.20) мА

±0,1

4

(-20.20) мА

±0,1

преобразователи модификации НПСИ серии NNN-ДН-Х-Х-Х

Напряжение переменного тока, U

1

1

(0.150) В

±0,5

2

(0.300) В

±0,5

3

(0.400) В

±0,5

4

(0.500) В

±0,5

преобразователи модификации НПСИ серии NNN-ДТ-Х-Х-Х

Переменный ток, I

2

1

(0.1) А

±0,5

2

(0.5) А

±0,5

преобразователи модификации НПСИ серии NNN-ДНТВ-Х-Х-Х

Напряжение переменного тока, U

1

1

(0.150) В

±0,5

2

(0.300) В

±0,5

3

(0.400) В

±0,5

4

(0.500) В

±0,5

Переменный ток, I

2

1

(0.1) А

±0,5

2

(0.2,5) А

±0,5

3

(0.5) А

±0,5

преобразователи модификации НПСИ серии NNN-ДНТН-Х-Х-Х

Напряжение переменного тока, U

1

1

(0.1) В

±0,5

2

(0.10) В

±0,5

3

(0.25) В

±0,5

4

(0.50) В

±0,5

Переменный ток, I

2

1

(0.1) А

±0,5

2

(0.2,5) А

±0,5

3

(0.5) А

±0,5

преобразователи модификации НПСИ серии NNN-МС-Х-Х-Х

Напряжение постоянного и переменного тока, U

1

1

(0.150) В

±0,5

2

(0.300) В

±0,5

3

(0.450) В

±0,5

Постоянный и переменный Ток, I

2

1

(0.1) А

±0,5

2

(0.5) А

±0,5

1

2

3

4

5

Полная мощность нагрузки постоянного и переменного тока, S

3

1

(0.2250) В^А

±0,5

Активная мощность нагрузки промышленной сети, P

4

1

(0.2250) Вт

±0,5

Реактивная мощность нагрузки промышленной сети, Q

5

1

(0.2250) вар

±0,5

Коэффициент мощности нагрузки промышленной сети, cos ф

6

1

(0.1)

±0,5

преобразователи модификации НПСИ серии NNN-MC1-X-X-X

Напряжение постоянного и переменного тока, U

1

1

(0.100) В

±0,5

2

(0.500) В

±0,5

Постоянный и переменный ток, I

2

1

(0.1) A

±0,5

2

(0.5) A

±0,5

Полная мощность нагрузки постоянного и переменного тока, S

3

1

(0.100) В-\

±0,5

2

(0.500) В-\

±0,5

3

(0.2500) В-\

±0,5

Активная мощность нагрузки промышленной сети, P

4

1

(0.100) Вт

±0,5

2

(0.500) Вт

±0,5

3

(0.2500) Вт

±0,5

Реактивная мощность нагрузки промышленной сети, Q

5

1

(0.100) вар

±0,5

2

(0.500) вар

±0,5

3

(0.2500) вар

±0,5

Коэффициент мощности нагрузки промышленной сети, cos ф

6

1

(0.1)

±0,5

Частота сети переменного тока, f

7

1

(45.55) Гц

±0,2

преобразователи модификации НПСИ серии NNN-MC3-X-X-X

Напряжение постоянного и переменного тока, Ua, Ub, Uc

1

1

(0.100) В

±0,5

2

(0.500) В

±0,5

Постоянный и переменный Ток, Ia, Ib, Ic

2

1

(0.1) A

±0,5

2

(0.5) A

±0,5

Полная мощность нагрузки постоянного и переменного тока, Sa, Sb, Sc

3

1

(0.100) В-\

±0,5

2

(0.500) В-\

±0,5

3

(0.2500) В-\

±0,5

Активная мощность нагрузки постоянного и переменного тока, Pa, Pb, Pc

4

1

(0.100) Вт

±0,5

2

(0.500) Вт

±0,5

3

(0.2500) Вт

±0,5

Реактивная мощность нагрузки постоянного и переменного тока, Qa, Qb, Qc

5

1

(0.100) вар

±0,5

2

(0.500) вар

±0,5

3

(0.2500) вар

±0,5

Реактивная мощность нагрузки постоянного и переменного тока, Qa, Qb, Qc

5

1

(0.100) вар

±0,5

2

(0.500) вар

±0,5

3

(0.2500) вар

±0,5

1

2

3

4

5

Коэффициент мощности нагрузки промышленной сети, cos фа, cos фЬ, cos фс

6

1

(0.1)

±0,5

Частота сети переменного тока, fа

7

1

(45.55) Гц

±0,2

преобразователи модификации НПСИ серии NNN-ЧВ-Х-Х-Х

- Цифровой сигнал

Частота, f

1

1

(0,02.10000) Гц

±0,1

Длительность импульсов, tH

2

2

(0,0001.1) с

±0,1

3

(1.99) с

±0,1

Период следования импуль-сов,Т

3

3

(0,0001.1) с

±0,1

4

(1.99) с

±0,1

- Аналоговый сигнал

Частота, f

4

5

(0,02.10000) Гц

±0,1

Период следования импульсов, Тсл

5

6

(0,0001.1) с

±0,1

7

(1.99) с

±0,1

преобразователи модификации НПСИ серии NNN-ЧС-Х-Х-Х

Частота, f

1

1

(0.100) Гц

±0,1

преобразователи модификации НПСИ серии NNN- ГРТП -X-X-X

Постоянный ток, I

1

1*2

(4.20) мА

±0,1

преобразователи модификации НПСИ серии NNN- ТМ -X-X-X

Напряжение постоянного тока, U

1

1

(-5.+5) мВ

±0,1

2

(-320.+320) мВ

±0,1

преобразователи модификации НПСИ серии NNN- КП -X-X-X

Напряжение постоянного тока, U

1

1

(-5.0) В

±0,1

преобразователи модификации НПСИ серии NNN- ВМ -X-X-X

Атмосферное давление, P

1

1

(0,1.500) мкм рт. ст

±0,5

Атмосферное давление, P

1

2

(0,1.200) мкм рт. ст

±0,5

преобразователи модификации НПСИ серии NNN- pH -X-X-X

ЭДС на выходе первичного датчика

1

1

(-1000.. ±1000) мВ

±0,1

Температура, t

1

3

(0.100) °С

±0,1

Величина pH

1

2

(0.14)

±0,5

Диапазоны выходного унифицированного сигнала постоянного тока, мА

(0.5), (0.20), (4.20)

Диапазоны выходного унифицированного сигнала постоянного напряжения, В

(0.1);

(0.2,5);

(0.5);

(0.10)

Пределы допускаемой дополнительной погрешности преобразователей от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С изменения температуры, в долях от пределов допускаемой основной погрешности

±0,5

1

2

3

4

5

Пределы допускаемой дополнительной погрешности преобразования, вызванные изменением сопротивления нагрузки токового выхода от его номинального значения до любого в пределах допустимого диапазона сопротивлений нагрузки (при номинальном напряжении питания), в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности преобразования, вызванные воздействием повышенной влажности 95 % при температуре плюс 35 °С без конденсации влаги, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры холодного спая термопары во всем диапазоне рабочих температур, °C

±1

* 1 - базовые диапазоны измерения напряжения;

* 2 - базовые диапазоны измерения тока;

* 3 - базовые диапазоны измерения сопротивления.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение электрического питания

- напряжение переменного тока, В

- частота переменного тока, Гц

- напряжение постоянного тока, В

220±22 50±05 24±12

Потребляемая мощность, Вт (1В А), не более

5

Г абаритные размеры, мм, не более

- высота

- ширина (в зависимости от модификации)

- длина

115

90

105

Масса, кг, не более

0,4

Нормальные условия эксплуатации:

- температура окружающей среды, оС

- относительная влажность, %

- атмосферное давление, кПа

от +18 до +28 от 30 до 80 от 84 до 106,7

Рабочие условия эксплуатации:

- температура окружающей среды, оС

- относительная влажность, %

- атмосферное давление, кПа

от -40 до +70 95 от 84 до 106,7

Средний срок службы, лет

Средняя наработка на отказ, ч

20

150000

Знак утверждения типа

наносится на эксплуатационную документацию и на лицевую панель преобразователя типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь сигналов измерительный нормирующий НПСИ серии NNN

ПИМФ.422189.001 (002...018)

1 шт.

Розетки к клеммному соединителю

SH236-5,0-4P

до 6 шт.

Паспорт

ПИМФ.422189.001 (002...018) ПС с Приложением А «Методика поверки»

1 экз.

Поверка

осуществляется по документу ПИМФ.422189.001 МП «Преобразователи сигналов измерительные нормирующие НПСИ серии NNN. Методика поверки» (Приложение А к паспортам ПИМФ.422189.001  (002...018) ПС), утвержденному ФБУ «Нижегородский ЦСМ»

18 июня 2018 г.

Основные средства поверки:

Калибратор электрических сигналов СА71 (регистрационный номер в Федеральном информационном фонде 53468-13).

Магазин сопротивлений Р4381 (регистрационный номер в Федеральном информационном фонде 6332-77).

Ваттметр GPM-8212 (регистрационный номер в Федеральном информационном фонде 22451-08).

Частотомер универсальный GFC-8131H (регистрационный номер в Федеральном информационном фонде 19818-00).

Мультиметр цифровой MY 64 (регистрационный номер в Федеральном информационном фонде 31772-06).

Термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер в Федеральном информационном фонде 303-91).

Преобразователь температуры термоэлектрические (термопары) ТХК. (регистрационный номер в Федеральном информационном фонде 21602-01).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

ГОСТ Р 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»

ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»

ГОСТ 13384-93 «Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления ГСП. Общие технические условия»

ПИМФ.422189.001 ТУ «Преобразователи сигналов измерительные нормирующие НПСИ серии NNN. Технические условия»

Смотрите также

72892-18
DFK Трансформаторы напряжения емкостные
Фирма "Electrotecnica Arteche Hermanos S.L.", Испания
Трансформаторы напряжения емкостные DFK (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в электросетях переменного тока промышленной частоты от 220 до 750 кВ....
72893-18
ИОН-3701 Магнитометры
ООО НПП "Электронные приборы", г.Набережные Челны
Магнитометры ИОН-3701 (далее - магнитометры) предназначены для измерений магнитной индукции постоянного магнитного поля.
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ЭнергоРесурс» (ООО «Шахта «Г рамотеинская») (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии.
Default ALL-Pribors Device Photo
Контроллеры присоединения ezPAC SA330 (КП SA330), (далее по тексту - контроллеры) предназначены для измерений и регистрации основных параметров электрической энергии в однофазных двухпроводных, трехфазных трёх- и четырёхпроводных электрических сетях...
72896-18
РиМ 489 Счетчики электрической энергии трехфазные
АО "Новосибирский приборостроительный завод", г.Новосибирск
Счетчики электрической энергии трехфазные серии РиМ 489 (далее - счетчики) предназначены для измерений (в зависимости от исполнения): активной и реактивной электрической энергии; мощности (активной, реактивной, полной) в трехфазных четырехпроводных э...
