Микрометры специальные МКН

Микрометры специальные МКН предназначены для измерения наружных диаметров труб магистральных и технологических нефтепроводов и газопроводов.

Скачать

72940-18: Описание типа СИ Скачать 128.2 КБ
72940-18: Методика поверки Скачать 930.1 КБ

Информация по Госреестру

Основные данные
Номер по Госреестру 72940-18
Наименование Микрометры специальные
Модель МКН
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 30.10.2023
Производитель / Заявитель

ООО "НПО "Кировский завод Красный инструментальщик" (КРИН), г.Киров

РОССИЯ


Назначение

Микрометры специальные МКН предназначены для измерения наружных диаметров труб магистральных и технологических нефтепроводов и газопроводов.

Физическая величина - длина (мм).

Описание

Принцип действия основан на перемещении винта вдоль оси при вращении его в неподвижной гайке. Перемещение пропорционально углу поворота винта вокруг оси. За один оборот винт перемещается на 1,0 мм. Отсчет показаний производится по шкалам, нанесенным на стебле микровинта и барабане.

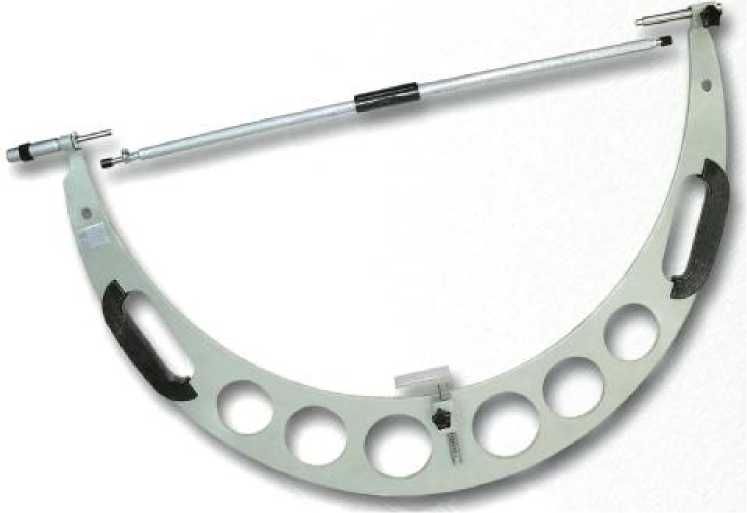

Микрометр представляет собой скобу, в которой слева установлена пятка, имеющая возможность передвигаться относительно корпуса скобы и закрепляться в требуемом положении с помощью гайки, а справа - микрометрическая головка, включающая в себя микрометрический винт, стебель, барабан, трещотку, обеспечивающую постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта в требуемом положении служит стопорная гайка. Микрометр имеет передвижной упор, расположенный на скобе, который устанавливается по шкале на диаметр проверяемой трубы и закрепляется в требуемом положении с помощью гайки. Для того чтобы скоба не нагревалась от рук в процессе измерения, на ней установлены теплоизолирующие накладки.

Для установки в исходное положение микрометры имеют установочные меры.

Микрометры специальные выпускаются в следующих модификациях - МКН 550, МКН 650, МКН 750, МКН 850, МКН 950, МКН 1050, МКН 1150, МКН 1250, отличающихся друг от друга диапазоном измерений, нормируемой погрешностью, габаритными размерами и массой.

Микрометры выпускаются под товарным знаком Пломбирование микрометров специальных МКН не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические характеристики приведены в таблицах 1-4.

Таблица 1

Модифи

кация

Диапазон измерений, мм

Цена

деления,

мм

Пределы допускаемой абсолютной погрешности, мкм

Измери

тельное

усилие,

Н

Колебание измерительного усилия, Н, не более

МКН 550

от 450 до 550

0,01

±9,0

от 5 до 10

2,0

МКН 650

от 550 до 650

±11,0

МКН 750

от 650 до 750

±16,0

МКН 850

от 750 до 850

±16,0

МКН 950

от 850 до 950

±18,0

МКН 1050

от 950 до 1050

±20,0

МКН 1150

от 1050 до 1150

±20,0

МКН 1250

от 1150 до 1250

±20,0

Таблица 2

Модифика

ция

Допуск параллельности измерительных поверхностей, мкм

Допуск плоскостности измерительных поверхностей, мкм

Параметр шероховатости измерительных поверхностей микрометра, мкм, Яа, не более

Допускаемое изменение показаний микрометров от изгиба скобы при усилии 10 Н, мкм

МКН 550

11

1

0,2

12,0

МКН 650

13

14,0

МКН 750

15

16,0

МКН 850

17

18,0

МКН 950

18

20,0

МКН 1050

20

22,0

МКН 1150

21

23,0

МКН 1250

22

25,0

Таблица 3

Номинальный размер установочной меры, мм

Допускаемое отклонение длины установочной меры от номинального размера, мкм

Параметр шероховатости измерительных поверхностей установочных мер, мкм, Яа, не более

500

±3,5

0,08

600

±4,5

700; 800

±5,0

900

±5,5

1000; 1100; 1200

±6,0

Наименование характеристики

Значение

Расстояние от стебля до измерительной кромки барабана микрометра, мм, не более

0,45

Расстояние от торца конической части барабана до начального штриха шкалы стебля, мм, не более

0,15

Перекос измерительной поверхности микрометрического винта при зажатии стопора микрометра, мкм, не более

2

Основные технические характеристики приведены в таблицах 5-6.

Таблица 5

Модифика

ция

Измерительное перемещение микровинта, мм

Г абаритные размеры (длина х ширина х высота) мм, не более

Масса, кг, не более

Средний срок службы, лет, не менее

МКН 550

50

775х57х435

5,5

6

МКН 650

875 х 57х 515

6,0

МКН 750

985х57х570

7,5

МКН 850

1035х57х605

9,5

МКН 950

1145х57х680

11,0

МКН 1050

1235х57х705

13,0

МКН 1150

1345х75х845

14,0

МКН 1250

1445х75х910

15,0

Таблица 6 - Условия эксплуатации

Наименование характеристики

Значение

Температура окружающего воздуха, °С

от -20 до +35

Относительная влажность воздуха, % не более

80

Примечание - измерительные поверхности микрометра оснащены твердым сплавом.

Знак утверждения типа

наносят на скобу микрометра методом гравирования или лазерной обработки, на титульный лист эксплуатационного документа - типографским способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Микрометр

МКН.000

1 шт.

Меры установочные

-

1 шт.

Гильзы соединительные*

-

2 шт.

Ключ

-

1 шт.

Футляр

-

1 шт.

Руководство по эксплуатации

МКН.000 РЭ

1 экз.

* Г ильзы соединительные поставляются в сборе с установочными мерами

Поверка

осуществляется по документу МКН.000 РЭ «Микрометры специальные МКН. Руководство по эксплуатации», раздел 5, утверждённому ФБУ «Кировский ЦСМ» 30 мая 2018 г.

Основные средства поверки:

Меры длины концевые плоскопараллельные до 100 мм; 2-Н21; регистрационный № 38376-13;

Меры длины концевые плоскопараллельные. Наборы № 8, 9, 22, 23, 24 классов точности 1, 2, 3 с номинальным значением длины до 1000 мм; 2-Н9; регистрационный № 21163-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) эксплуатационную документацию.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы
