Описание типа
Назначение
Манометры, вакуумметры, мановакуумметры показывающие МП, ВП, МВП, манометры, мановакуумметры показывающие железнодорожные МПс, МВПс, манометры, вакуумметры, мановакуумметры показывающие точных измерений МПТИ, ВПТИ, МВПТИ (далее по тексту - манометры), предназначены для измерений избыточного и вакуумметриче-ского давления неагрессивных газообразных и жидких сред и кислорода.
Манометры, мановакуумметры показывающие железнодорожные предназначены для измерения избыточного давления неагрессивных по отношению к медным сплавам жидких и газообразных сред (вода, топливо, масло, воздух) в силовых и тормозных системах и установках подвижного состава железных дорог, метрополитена и вагонов трамваев, а также для измерения давления хладонов 12, 13, 22, 134а, 142, 404а и 502 (в том числе хладонов с наличием масел) в холодильных машинах, устанавливаемых в железнодорожных вагонах-рефрижераторах.
Описание
Принцип действия манометров, вакуумметров и мановакуумметров основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины, один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механиз
мом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки.
В зависимости от вида измеряемого давления, измеряемой среды, условий применения и конструктивных особенностей манометры разделены на:
- манометры, вакуумметры, мановакуумметры показывающие МП, ВП, МВП;
- манометры, мановакуумметры показывающие железнодорожные МПс, МВПс, МПс ОШ, МПс-2, МПс-106-В, МПс-2-106-В;
- манометры, вакуумметры, мановакуумметры показывающие точных измерений МПТИ, ВПТИ, МВПТИ.
Манометры МПс-2, МПс-2-106-В имеют два независимых канала измерений с двумя показывающими стрелками.
Заводские номера наносятся в виде цифрового обозначения, состоящие из арабских цифр нанесенные аэрографическим способом на циферблате манометра, методом печати или рукописным методом.
Знак поверки может наносится на корпус (по требованию потребителя - на стекло) и (или) на паспорт, и (или) на свидетельство о поверке.
Защита от несанкционированного доступа осуществляется пломбированием корпуса манометра пломбой. Пломбирование манометров модификации МПс-106-В и МПс-2-106 -В не предусмотрено. Общий вид различных модификаций манометров, приведен на рисунках 1-11.

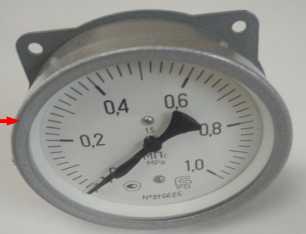

Место пломбирования
Рисунок 3 - Общий вид манометров модификации
МПс, МВПс (диаметр корпуса 100 мм)
Место нанесения заводского номера

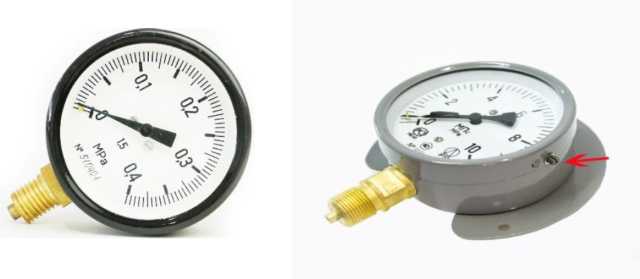

Рисунок 1 - Общий вид манометров модификации
МП, ВП, МВП (диаметр корпуса 100 мм)
Рисунок 4 - Общий вид манометров модификации МП, ВП, МВП с осевым расположением штуцера (диаметр корпуса 100 мм)
Рисунок 2 - Общий вид манометров модификации
МП, ВП, МВП
(диаметр корпуса 60 мм)

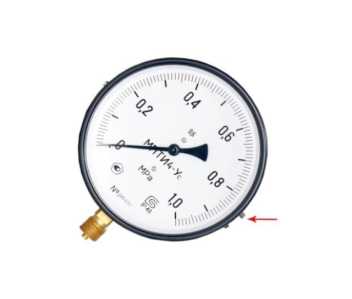

Рисунок 6 - Общий вид манометров модификации МПТИ, ВПТИ, МВПТИ (диаметр корпуса 160 мм)
Рисунок 5 - Общий вид манометров модификации МП, ВП, МВП, (диаметр корпуса 160 мм)

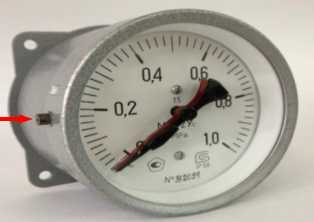

Рисунок 7 - Общий вид манометров модификации МПс ОШ (диаметр корпуса 100 мм)
Рисунок 8 - Общий вид манометров модификации МПс ОШ (с электрической подсветкой циферблата диаметр корпуса 100 мм)

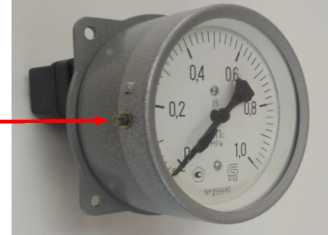

Рисунок 9 - Общий вид манометров модификации МПс-2 (диаметр корпуса 100 мм)
Рисунок 10 - Общий вид манометров модификации МПс-2 (с электрической подсветкой циферблата диаметр корпуса 100 мм)
Рисунок 11 - Общий вид манометров модификации МПс-106-В (диаметр корпуса 100 мм)
Рисунок 12 - Общий вид манометров модификации МПс-2-106-В (диаметр корпуса 100 мм)
Программное обеспечение
Отсутствует.
Технические характеристики
Верхний предел измерений давления, класс точности, исполнение корпуса и расположение штуцера приведены в таблице 1:
Таблица 1 - Модификации и технические характеристики
|
Наименование |
Обозначение |
Класс точности ГОСТ 240588 |
Расположение штуцера и диаметр корпуса, мм |
Верхний предел измерений давления, МПа (кгс/см2) | |
|
избыточного |
вакуум-метрического | ||||
|
Манометры показывающие |
МП |
1 1,5 2,5 |
Радиальное осевое 60, 100, 160 |
0,06(0,6); 0,1(1); 0,16(1,6); 0,25 (2,5); 0,4 (4); 0,6(6); 1(10); 1,6 (16); 2,5 (25); 4(40); 6(60); 10(100); 16(160); 25 (250); 40 (400) | |
|
Наименование |
Обозначение |
Класс точности ГОСТ 240588 |
Расположение штуцера и диаметр корпуса, мм |
Верхний предел измерений давления, МПа (кгс/см2) | |
|
избыточного |
вакуум-метрического | ||||
|
Манометры показывающие железнодорожные |
МПс МПс ОШ |
1 1,5 2,5 |
радиальное осевое 100 |
0,06(0,6); 0,1(1); 0,16(1,6); 0,25 (2,5); 0,4 (4); 0,6(6); 1(10); 1,6 (16); 2,5 (25); 4(40); 6(60); 10(100); 16(160); 25 (250); 40 (400) | |
|
Манометры показывающие железнодорожные двухстрелочные |
МПс-2 |
1,5 2,5 |
осевое 100 |
от 0 до 0,6 (6) от 0 до 1 (10) от 0 до 1,6 (16) | |
|
Манометры панельные железнодорожные однострелочные |
МПс-106-В |
1 1,5 2,5 |
осевое 100 |
от 0 до 0,6 (6) от 0 до 1 (10) от 0 до 1,6 (16) | |
|
Манометры панельные железнодорожные двухстрелочные |
МПс-2-106-В |
1 1,5 2,5 |
осевое 100 |
от 0 до 0,6 (6) от 0 до 1 (10) от 0 до 1,6 (16) | |
|
Вакуумметры показывающие |
ВП |
1 1,5 2,5 |
радиальное осевое 60, 100, 160 |
0 |
0,1(1,0) |
|
Мановакууммет-ры показывающие |
МВП |
1 1,5 2,5 |
радиальное осевое 60, 100, 160 |
0,06(0,6); 0,1(1); 0,15(1,5); 0,3(3); 0,5(5); 0,9(9); 1,5(15); 2,4(24) |
0,1(1,0) |
|
Мановакууммет-ры показывающие железнодорожные |
МВПс |
1 1,5 2,5 |
радиальное осевое 100 |
0,06(0,6); 0,1(1); 0,15(1,5); 0,3(3); 0,5(5); 0,9(9); 1,5(15); 2,4(24) |
0,1(1,0) |
|
Манометры показывающие точных измерений |
МПТИ |
0,6 |
радиальное 160 |
0,06(0,6); 0,1(1); 0,16(1,6); 0,25 (2,5); 0,4 (4); 0,6(6); 1(10); 1,6 (16); 2,5 (25); 4(40); 6(60); 10(100); 16(160); 25 (250); 40 (400) | |
|
Вакуумметры показывающие точных измерений |
ВПТИ |
0,6 |
радиальное 160 |
0 |
0,1(1,0) |
|
Мановакууммет-ры показывающие точных измерений |
МВПТИ |
0,6 |
радиальное 160 |
0,06(0,6); 0,1(1); 0,15(1,5); 0,3(3); 0,5(5); 0,9(9) |
0,1(1,0) |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики в зависимости от модификации | |||||||
|
МП |
ВП |
МВП |
МПс |
МВПс |
МПТИ |
ВПТИ |
МВПТИ | |
|
Пределы допускаемой основной погрешности измерений, % диапазона показаний, в диапазоне шкалы: КТ 0,6 КТ 1,0 КТ 1,5 КТ 2,5 |
±1,0 ±1,5 ±2,5 |
±1,0 ±1,5 ±2,5 |
±1,0 ±1,5 ±2,5 |
±1,0 ±1,5 ±2,5 |
±1,0 ±1,5 ±2,5 |
±0,6 - -- |
±0,6 - -- |
±0,6 - -- |
|
Пределы дополнительной погрешности (△) от изменения температуры окружающего воздуха не должен превышать значений, определяемых по формуле △ = ±КтхДТ, где Кт - температурный коэффициент, равный, % / 0С: КТ 0,6 КТ 1,0 КТ 1,5 КТ 2,5 △Т - абсолютное значение разности температур, определяемое по формуле: △Т = (Т2 - Т1), где Т1 - температура окружающего воздуха, равная: для КТ 0,6, КТ 1,0 от +18 до +22 0С для КТ 1,5, КТ 2,5 от +18 до +28 0С Т2 - любое значение температуры от -60 до +80 0С |
0,06 0,06 0,1 |
0,06 0,06 0,1 |
0,06 0,06 0,1 |
0,06 0,06 0,1 |
0,06 0,06 0,1 |
0,06 - -- |
0,06 - -- |
0,06 - -- |
|
Вариация показаний, % |
±0,6; ±1,0; ±1,5; ±2,5 | |||||||
|
Температура окружающего воздуха, 0С |
от -60 до +80 | |||||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики в зависимости от модификации | |||
|
МПс ОШ |
МПс-2 |
МПс-106-В |
МПс-2-106-В | |
|
Пределы допускаемой основной погрешности измерений, % диапазона показаний, в диапазоне шкалы: КТ 1,0 КТ 1,5 КТ 2,5 |
±1,0 ±1,5 ±2,5 |
±1,0 ±1,5 ±2,5 |
±1,0 ±1,5 ±2,5 |
±1,0 ±1,5 ±2,5 |
|
Пределы дополнительной погрешности (△) от изменения температуры окружающего воздуха не должен превышать значений, определяемых по формуле : △ = +КтхДТ, где Кт - температурный коэффициент, равный, % / 0С: КТ 1,0 КТ 1,5 КТ 2,5 △ Т - абсолютное значение разности температур, определяемое по формуле: △ Т = (Т2 - Т1), где Т1 - температура окружающего воздуха, равная: для КТ 0,6, КТ 1,0 от +18 до +22 0С для КТ 1,5, КТ 2,5 от +18 до +28 0С Т2 - любое значение температуры от -60 до +80 0С |
0,06 0,06 0,1 |
0,06 0,1 |
0,06 0,06 0,1 |
0,06 0,06 0,1 |
|
Вариация показаний, % |
±1,0; ±1,5; ±2,5 | |||
|
Температура окружающего воздуха, 0С |
от -60 до +80 | |||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики в зависимости от модификации | ||||||||
|
МП |
ВП |
МВП |
МПс |
МВПс |
МПТИ |
ВПТИ |
МВПТИ | ||
|
Относительная влажность окружающего воздуха, %: для исполнения У при температуре +25 0С для исполнения УХЛ при температуре +25 0С для исполнения В при температуре +35 0С |
98 98 98 | ||||||||
|
Габаритные размеры (высотахширинахглуби-на), мм, не более: 060 0100 0160 |
78,5х60х25,8 142x100x46 200x160x46 |
- 150x100x48 - |
- -200x160x46 | ||||||
|
Масса манометров, кг, не более: 060 0100 0160 |
0,14 0,5 1,0 |
0,14 0,5 1,0 |
0,14 0,5 1,0 |
- 0,7 - |
- 0,7 - |
- 1,0 - |
- 1,0 - |
- 1,0 - | |
|
Средний срок службы, лет, не менее: |
10 | ||||||||
|
Средняя наработка на отказ, ч |
66000 | ||||||||
|
Группа исполнения по устойчивости к воздействию синусоидальных вибраций |
V1по ГОСТ Р 52931-2008 |
ускорение 10 м/с2, диапазон частот от 0,5 до 100 Гц, амплитуда колебаний не более 1,5 мм (исполнение М25 по ГОСТ 17516.1-90, ГОСТ 3063199) |
V1 по ГОСТ Р 52931-2008 | ||||||
|
Степень защиты от пыли и воды |
IP40, IP53 по ГОСТ 14254-2015 |
IP53 по ГОСТ 14254-2015 |
IP40, IP53 по ГОСТ 14254-2015 | ||||||
Примечание - По запросу потребителя приборы могут изготавливаться с электрической подсветкой циферблата.
Продолжение таблицы 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики в зависимости от модификации | |||
|
МПс ОШ |
МПс-2 |
МПс-106-В |
МПс-2-106-В | |
|
Относительная влажность окружающего воздуха, %: для исполнения У при температуре +25 0С для исполнения УХЛ при температуре +25 0С для исполнения В при температуре +35 0С |
98 98 98 | |||
|
Габаритные размеры (высота х ширинахглуби-на), мм, не более: |
100х100х88 |
105х105х100 |
106х106х69 |
106х106х89 |
|
Масса манометров, кг, не более: |
0,7 |
0,85 |
0,65 |
0,8 |
|
Средний срок службы, лет, не менее: |
10 | |||
|
Средняя наработка на отказ, ч |
100000 | |||
|
Группа исполнения по устойчивости к воздействию синусоидальных вибраций |
ускорение до 10 м/с2 в диапазоне частот от 0,5 до 100 Гц с амплитудой колебаний не более 1,5 мм (исполнение М25 по ГОСТ 17516.1-90, ГОСТ 30631-99) | |||
|
Степень защиты от пыли и воды |
IP50, IP53 по ГОСТ 14254-2015 | |||
Примечание - По запросу потребителя приборы могут изготавливаться с электрической подсветкой циферблата.
Знак утверждения типа
наносится на циферблате манометров и титульных листах руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр (вакуумметр, мановакуумметр) |
- |
1 шт. |
|
Руководство по эксплуатации |
АКИ2.830.ХХХ РЭ/ РБСД2.830.ХХХ РЭ |
1 шт. |
|
Паспорт |
АКИ2.830.ХХХ ПС/ РБСД2.830.ХХХ ПС |
1 шт. |
|
Демпфер (поставляется по требованию заказчика для приборов МПс, МВПс с верхним значением диапазона показаний до 1 МПа |
- |
1 шт. |
Сведения о методах измерений
приведены в руководстве по эксплуатации АКИ2.830.ХХХ РЭ и РБСД2.830.ХХХ РЭ в разделе 7 «Методика поверки».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;
ТУ 4212-001-25347532-2007 «Манометры, вакуумметры, мановакуумметры показывающие, железнодорожные, точных измерений. Технические условия».
Другие Манометры
