Газоанализаторы хроматографические Стерх
| Номер в ГРСИ РФ: | 72951-18 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "НПФ Стерх", г.Самара |
Газоанализаторы хроматографические Стерх (далее - газоанализаторы) предназначены для непрерывных измерений объемной доли водорода (Н2), метана (CH4), этана (С2Нб), пропана (С3Н8), бутана (С4Н10), изобутана (i-C4H10), пентана (С5Н12) и изопентана (i-C5H12) в газовоздушной смеси, выделяемой из бурового раствора при проведении газового каротажа в процессе бурения скважин на нефть и газ в составе станции геолого-технологических исследований (ГТИ).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72951-18 |
| Действует | по 30.10.2029 |
| Наименование | Газоанализаторы хроматографические |
| Модель | Стерх |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 534502ce-9a71-35ec-9e3b-a289fa687a8f |
Производитель / Заявитель
Общество с ограниченной ответственностью «НПФ СТЕРХ» (ООО «НПФ СТЕРХ»), г. Самара
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 659 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
72951-18: Описание типа
2024-72951-18.pdf
|
Скачать | 306.5 КБ | |
|
72951-18: Методика поверки
2022-mp72951-18.pdf
|
Скачать | 408.8 КБ |
Описание типа
Назначение
Газоанализаторы хроматографические Стерх (далее - газоанализаторы) предназначены для непрерывных измерений объемной доли водорода (H2), метана (CH4), этана (C2H6), пропана (СзНз), бутана (C4H10), изобутана (1-C4H10), пентана (C5H12) и изопентана (i-C5Hi2) в газовоздушной смеси, выделяемой из бурового раствора при проведении газового каротажа в процессе бурения скважин на нефть и газ в составе станции геолого-технологических исследований (ГТИ).
Описание
Принцип действия газоанализаторов основан на разделении компонентов пробы при ее прохождении в потоке газа-носителя через хроматографическую колонку и регистрации с помощью детектора аналитического сигнала от компонента.
Сигнал с детектора передается в компьютер, где происходит его обработка, визуализация и хранение.
Управление газоанализаторами производится с помощью внешнего персонального компьютера, на котором результаты измерений могут быть представлены в цифровом виде (текущие измерения) и/или в виде графиков, отражающих результаты измерений за заданный промежуток времени.
Пломбирование газоанализаторов не предусмотрено.

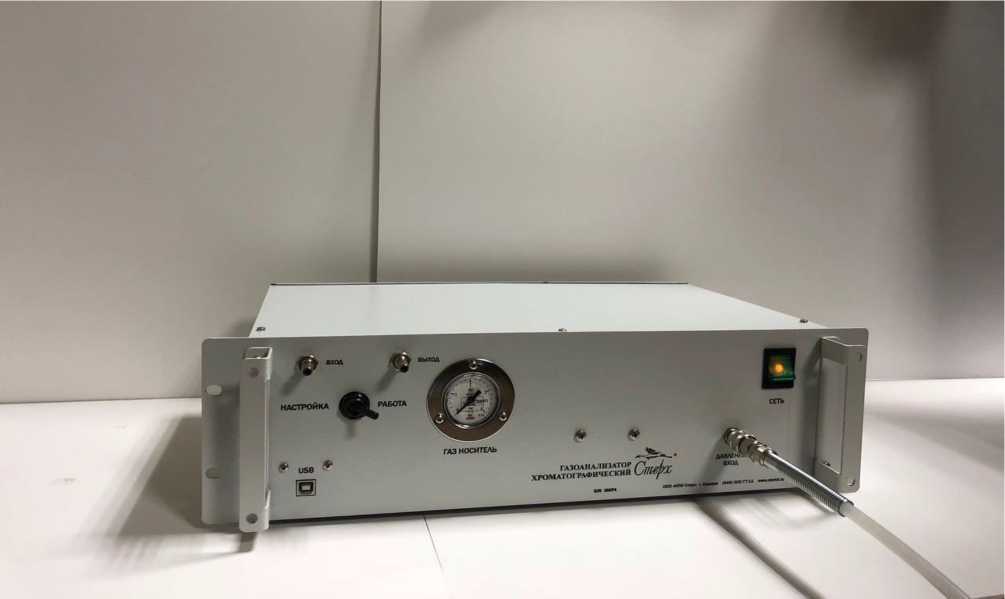

Общий вид газоанализаторов показан на рисунке1.
Рисунок 1 - Общий вид газоанализаторов
Программное обеспечение
Газоанализаторы оснащены программным обеспечением «ГХ СТЕРХ», которое управляет его работой и отображает, обрабатывает, передает и хранит полученные данные.
К метрологически значимой части ПО относится библиотека базовых функций «validate.dll» для взаимодействия с хроматографом и исполнительный модуль «GH STERKH.exe», обеспечивающий работу графического интерфейса пользователя. Метрологически значимая часть ПО выполняет следующие функции:
- создание и хранение файлов калибровки;
- проверку настроек газоанализатора с помощью ГСО-ПГС;
- управление процедурой измерений;
- создание отчетов по результатам измерений;
- сбор, обработку и передачу полученных данных по локальной сети;
- хранение полученных данных.
Уровень защиты ПО газоанализаторов от непреднамеренных и преднамеренных изменений «средний», согласно Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
validate.dll |
|
Номер версии (идентификационный номер) ПО |
2.7.8.0 |
|
Цифровой идентификатор ПО |
dcb6d12a7fadfac83dbd028d59700718 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Диапазон измерений объемной доли компонента, % |
Пределы допускаемой относительной погрешности, % |
|
водород (H2) |
от 0,0010 до 2,0 |
±15 |
|
метан (CH4) |
от 0,0010 до 2,5 |
±15 |
|
этан (C2H6) |
от 0,0010 до 1,5 |
±15 |
|
пропан (C3H8) |
от 0,0010 до 1,2 |
±15 |
|
бутан (C4H10) |
от 0,0010 до 0,7 |
±15 |
|
изобутан (i-C4Hio) |
от 0,0010 до 0,8 |
±15 |
|
пентан (C5H12) |
от 0,0010 до 0,7 |
±15 |
|
изопентан (i-C5Hi2) |
от 0,0010 до 0,7 |
±15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева и выхода на рабочий режим, мин, не более |
15* |
|
Продолжительность цикла анализа, мин, не более |
2,0 |
|
Напряжение питания частотой (50±1) Гц, В |
220 |
|
Потребляемая мощность, В^А, не более |
160 |
|
Габаритные размеры основного блока (длинахширинахвысота), мм, не более |
490x360x130 |
|
Масса основного блока, кг, не более |
8 |
|
Габаритные размеры блока подготовки газа (длинахширинахвысота), мм, не более |
480x250x540 |
|
Масса блока подготовки газа, кг, не более |
14 |
|
Наработка на отказ, ч, не менее |
8760 |
|
Средний срок службы, лет, не менее |
8 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, оС - относительная влажность окружающего воздуха при температуре +25 °С, %, не более - диапазон атмосферного давления, кПа |
от +15 до +45 80 от 84 до 107 |
|
* После длительного простоя (1 неделя и более) время прогрева и выхода на рабочий режим увеличивается до 4 часов. | |
Знак утверждения типа
наносится на паспорт методом компьютерной графики и на лицевую панель корпуса газоанализаторов в виде наклейки.
Комплектность
Таблица 4 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор хроматографический Стерх |
- |
1 шт. |
|
Блок подготовки газа |
- |
1 шт. (по заказу) |
|
Газовая магистраль со сменным фильтром |
- |
1 шт. |
|
Кабель связи USB |
- |
1 шт. (по заказу) |
|
Шнур питания (220 В) |
- |
1 шт. (по заказу) |
|
CD-диск с ПО |
- |
1 шт. (по заказу) |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-059-18 |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ТУ 26.51.53.110-002-88562800-2018 Газоанализаторы хроматографические Стерх. Технические условия.
