Информация по Госреестру

Основные данные
Номер по Госреестру 72958-18
Наименование Газоанализаторы портативные
Модель Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 30.10.2023
Производитель / Заявитель

Фирма "Drager Safety AG & Co. KGaA", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 20370
Найдено поверителей 84
Успешных поверок (СИ пригодно) 20051 (98%)
Неуспешных поверок (СИ непригодно) 319 (2%)
Актуальность информации 23.11.2024

Поверители

Скачать

72958-18: Описание типа СИ Скачать 216.9 КБ
72958-18: Методика поверки МП 205-12-2018 Скачать 9.9 MБ

Описание типа

Назначение

Газоанализаторы портативные Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений содержания кислорода, вредных газов (сероводород, оксид углерода, диоксид серы, диоксид азота и др.) и довзрывоопасных концентраций горючих газов (включая метано-водородные смеси) в воздухе рабочей зоны.

Описание

Принцип действия газоанализаторов портативных Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100 определяется типом используемого сенсора.

Принцип действия термокаталитического сенсора - термохимический, основанный на тепловых эффектах каталитического окисления горючих компонентов в присутствии воздуха. Количество выделенной теплоты, зависящее от содержания горючих компонентов в измеряемом воздухе, регистрируют по изменению сопротивления измерительной ячейки относительно компенсационного элемента, которое с помощью моста Уитстона преобразуется в выходной сигнал. По сигналу изменения напряжения моста сенсора определяется содержание горючих газов в % НКПР или в единицах объемной доли, %.

Принцип действия инфракрасных сенсоров - оптический, основан на поглощении инфракрасного (ИК) излучения анализируемой средой.

Принцип действия электрохимических сенсоров основан на изменении электрических параметров ячейки вследствие протекания электрохимической реакции, характерной для определяемого компонента. Между измерительным электродом и дополнительным электродом сравнения в результате этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента. Электрохимические сенсоры применяют для измерений содержания кислорода и вредных газов в воздухе рабочей зоны.

Газоанализаторы портативные Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100 являются автоматическими приборами непрерывного действия, состоящими из корпуса, в котором установлены от одного до четырех сменных сенсоров (один термокаталитический или инфракрасный и до трех электрохимических), а также микропроцессор и блок питания.

На лицевой панели газоанализатора расположен матричный дисплей, две кнопки управления: для включения и выключения прибора, для выбора нужного раздела меню и контроля пароля.

Способ подачи анализируемого газа - диффузионный . Приборы снабжены устройствами сигнализации двух регулируемых порогов срабатывания с выдачей светового, звукового и вибросигналов, а также ИК интерфейсом для обеспечения соединения с персональным компьютером. Газоанализаторы совместимы с мобильной системой газовой сигнализации Drager X-zone 5500 для организации контроля газовой обстановки на заданных территориях.

Газоанализаторы портативные Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100 отличаются типом устанавливаемых сменных сенсоров.

Для установки в газоанализаторы портативные Drager X-am 5000 тип MQG 0010, применяют следующие типы сменных сенсоров:

- термокаталитические сенсоры Cat Ex 125 PR-Gas, Cat Ex 125 PR (могут работать также в термокондуктометрическом режиме с индикацией объемной доли горючих газов до 100 %;

- электрохимические сенсоры типов XXS и XXS Е, а именно: XXS CO LC, XXS O2/CO LC и XXS H2S LC/CO LC, XXS О2, XXS CO, XXS H2S, XXS NO2, XXS SO2, XXS PH3, XXS HCN, XXS NH3, XXS CO2, XXS Cl2, XXS H2S LC, XXS OV, XXS OV-А, XXS CO/H2S, XXS NO, XXS CO/H2-CP, XXS СО HC, XXS E H2S HC, XXS H2 HC, XXS E СО, XXS E H2S, XXS H2, XXS CO/HCN и XXS NO2 LC.

Для установки в газоанализаторы портативные Drager X-am 5600 тип MQG 0100 применяют следующие типы сменных сенсоров:

- оптические (инфракрасные) сенсоры IR Ex, DUAL IR Ex /СО2, DUAL IR Ex /СО2 ES, IR CO2 ES, IR CO2, IR Ex ES для контроля объемной доли и довзрывоопасных концентраций углеводородов и других горючих газов и объёмной доли диоксида углерода;

- электрохимические сенсоры типов XXS и XXS E, а именно: XXS CO LC, XXS O2/CO LC и XXS H2S LC/CO LC, XXS CO, XXS H2S, XXS NO2, XXS SO2, XXS PH3, XXS HCN, XXS NH3, XXS CO2, XXS Cl2, XXS H2S LC, XXS OV, XXS OV-А, XXS CO/H2S, XXS NO, XXS CO/H2-CP, XXS СО HC, XXS E H2S HC, XXS H2 HC, XXS E О2, XXS E СО, XXS E H2S, XXS H2, XXS CO/HCN и XXS NO2 LC.

Встроенный микропроцессор управляет процессом измерений и преобразует сигналы сенсоров в показания на дисплее. Дисплей прибора на жидких кристаллах одновременно может отображать значения измеряемых величин в следующих единицах измерений: % НКПР (довзрывоопасная концентрация), %, млн-1 (объемная доля) или мг/м3 (массовая концентрация). Для контроля содержания метано-водородной смеси в воздухе применяют газоанализаторы Drager X-am 5600 тип MQG 0100 с сенсорами IR Ex (DUAL IR Ex /СО2, DUAL IR Ex /СО2 ES или IR Ex ES) и XXS H2, установленными одновременно. ПО позволяет отображать суммарное содержание водорода и метана - сумму показаний по каналам метана и водорода (опция).

Газоанализатор поставляется с блоком памяти. Для вывода данных на ПК используют специальное программное обеспечение GasVision и/или CC-Vision, разработанное фирмой-производителем (поставляются по запросу).

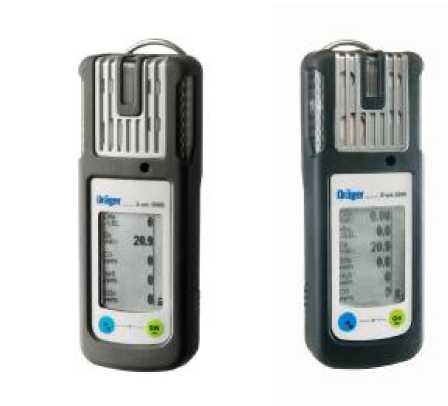

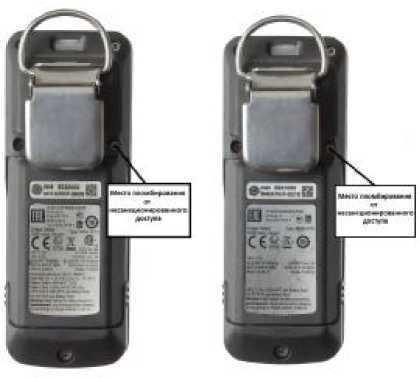

Общий вид газоанализаторов и схема пломбирования представлены на рисунке 1.

а)                        б)

Рисунок 1 - Общий вид газоанализаторов портативных: а) Drager X-am 5000 тип MQG 0010; б) Drager X-am 5600 тип MQG 0100; схема пломбирования: в) Drager X-am 5000 тип MQG 0010; г)

в)                       г)

Drager X-am 5600 тип MQG 0100

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемых компонентов. Программное обеспечение осуществляет функции:

- расчет содержания определяемого компонента по каждому измерительному каналу;

- отображение результатов измерений на графическом ЖКИ дисплее газоанализатора;

- передачу результатов измерений по интерфейсу связи с ПК (ИК интерфейс);

- контроль целостности программных кодов ПО, настроечных и калибровочных констант;

- контроль внутренних параметров газоанализатора (заряд батареи, исправность внутренних компонентов, включая функциональность сенсоров).

Программное обеспечение идентифицируется путем вывода на экран номера версии. Уровень защиты программного обеспечения соответствует уровню «средний» по Р 50.2.0772014 (программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (пароли, авторизация пользователя).

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

8320039

Номер версии (идентификационный номер) ПО

не ниже V6.9

Цифровой идентификатор ПО*

F8B9*

Алгоритм вычисления цифрового идентификатора

CRC-16

*

Для версии V6.9

Технические характеристики

Метрологические и основные технические характеристики газоанализаторов портативных Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100 приведены в таблицах 2 - 7.

Таблица 2 - Метрологические характеристики газоанализаторов портативных Drager X-am 5000 тип MQG 0010 по каналам с термокаталитическими сенсорами1) для контроля довзрывоопасных концентраций горючих газов

Определяемый компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности, % НКПР

довзрыво-опасной концентрации, % НКПР2)

объемной доли, %

довзрыво-опасной кон

центрации, % НКПР2)

объемной доли, %

Метан (СН4)

от 0 до 100

от 0 до 4,4

от 0 до 50

от 0 до 2,2

±5

Этан (С2Н6)

от 0 до 100

от 0 до 2,5

от 0 до 50

от 0 до 1,25

±5

Пропан (С3Н8)

от 0 до 100

от 0 до 1,7

от 0 до 50

от 0 до 0,85

±5

н-Бутан (н-С4Н10)

от 0 до 100

от 0 до 1,4

от 0 до 50

от 0 до 0,70

±5

Изобутан (i-C4H10)

от 0 до 100

от 0 до 1,3

от 0 до 50

от 0 до 0,65

±5

Пентан (C5H12)

от 0 до 100

от 0 до 1,4

от 0 до 50

от 0 до 0,70

±5

Определяемый компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности, % НКПР

довзрыво-опасной кон

центрации, % НКПР2)

объемной доли, %

довзрыво-опасной кон

центрации, % НКПР2)

объемной доли, %

Гексан (С6Н14)

от 0 до 100

от 0 до 1,0

от 0 до 50

от 0 до 0,50

±5

Этилен (C2H4)

от 0 до 100

от 0 до 2,3

от 0 до 50

от 0 до 1,15

±5

Пропилен (С3Н6)

от 0 до 100

от 0 до 2,0

от 0 до 50

от 0 до 1,00

±5

Ацетилен (С2Н2)

от 0 до 100

от 0 до 2,3

от 0 до 50

от 0 до 1,15

±5

Водород (Н2)

от 0 до 100

от 0 до 4,0

от 0 до 50

от 0 до 2,0

±5

Бензол (C6H6)

от 0 до 100

от 0 до 1,2

от 0 до 50

от 0 до 0,60

± 6

Сумма углеводородов3) в пересчете на: - метан - пропан - гексан

от 0 до 100

от 0 до 4,4 от 0 до 1,7 от 0 до 1,0

от 0 до 50

от 0 до 2,2 от 0 до 0,85 от 0 до 0,50

±5

1) Газоанализаторы с термокаталитическими сенсорами градуируют по определяемому компоненту в соответствии с назначением. Пределы допускаемой основной абсолютной погрешности нормированы при условии наличия в контролируемой среде только одного определяемого компонента.

2) НКПР - нижний концентрационный предел распространения пламени. Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002 (МЭК 60079-20:1996).

3) «Сумма углеводородов» - суммарный сигнал от горючих компонентов в измеряемом воздухе в пересчете на метан, пропан или гексан. Пределы допускаемой основной абсолютной погрешности нормированы для соответствующего компонента.

Таблица 3 - Метрологические характеристики газоанализаторов портативных Drager X-am 5600 тип MQG 0100 по каналам с инфракрасными сенсорами DUAL IR Ех/СО2, IR Ex, DUAL IR Ex /СО2 ES, IR Ex ES для контроля довзрывоопасных концентраций горючих газов

Определяемый компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной погрешности

довзрыво-опасной

концентрации, % НКПР2)

объемной доли, %

довзрыво-опасной

концентрации, % НКПР2)

объемной доли, %

абсолютной, % НКПР

относительной, %

Метан (СН4)

от 0 до 100

от 0 до 4,4

от 0 до 50 включ. св. 50 до 100 включ.

от 0 до 2,2 включ. св. 2,2 до 4,4 включ.

±5

-

-

±10

Этан (С2Н6)

от 0 до 100

от 0 до 2,5

от 0 до 50

от 0 до 1,25

±5

-

Определяемый компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной погрешности

довзрыво-опасной

концентрации, % НКПР2)

объемной доли, %

довзрыво-опасной

концентрации, % НКПР2)

объемной доли, %

абсолютной, % НКПР

относительной, %

Пропан (С3Н8)

от 0 до 100

от 0 до 1,7

от 0 до 50 включ.

св. 50 до 100 включ

от 0 до 0,85 включ.

св. 0,85 до 1,7 включ.

±5

-

-

±10

н-Бутан (н-С4Н10)

от 0 до 100

от 0 до 1,4

от 0 до 50 включ.

св. 50 до 100 включ

от 0 до 0,70 включ. св. 0,70 до 1,4 включ.

±5

-

-

±10

Изобутан (i-C4Hio)

от 0 до 100

от 0 до 1,3

от 0 до 50

от 0 до 0,65

±5

-

Пентан (C5H12)

от 0 до 100

от 0 до 1,4

от 0 до 50

от 0 до 0,70

±5

-

Гексан (С6Н14)

от 0 до 100

от 0 до 1,0

от 0 до 50

от 0 до 0,50

±5

-

Этилен (C2H4)

от 0 до 100

от 0 до 2,3

от 0 до 50

от 0 до 1,15 включ.

св. 1,15 до

2,3 включ.

±5

-

-

±10

Пропилен (СзНб)

от 0 до 100

от 0 до 2,0

от 0 до 50 включ.

св. 50 до 100 включ

от 0 до 1,00 включ. св. 1,0 до 2,0 включ.

±5

-

-

±10

Бензол (СбНб)

от 0 до 100

от 0 до 1,2

от 0 до 50

от 0 до 0,60

±6

-

Сумма углеводородов3) в пересчете на метан

от 0 до 100

от 0 до 4,4

от 0 до 50 включ. св. 50 до 100 включ.

от 0 до 2,2 включ. св. 2,2 до 4,4 включ.

±5

-

-

±10

Сумма углеводородов3) в пересчете на пропан

от 0 до 100

от 0 до 1,7

от 0 до 50 включ. св. 50 до 100 включ.

от 0 до 0,85 включ.

св. 0,85 до 1,7 включ.

±5

-

-

±10

Сумма углеводородов3) в пересчете на гексан

от 0 до 100

от 0 до 1,0

от 0 до 50

от 0 до 0,50

±5

-

1) Газоанализаторы с инфракрасными сенсорами градуируют по определяемому компоненту в соответствии с назначением. Пределы допускаемой основной абсолютной погрешности нормированы при условии наличия в контролируемой среде только одного определяемого компонента.

2) НКПР - нижний концентрационный предел распространения пламени. Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002 (МЭК 60079-20:1996).

Определяемый компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной погрешности

довзрыво-опасной

концен

трации, % НКПР2)

объемной доли, %

довзрыво-опасной

концентрации, % НКПР2)

объемной доли, %

абсолютной, % НКПР

относительной, %

3) «Сумма углеводородов» - суммарный сигнал от горючих компонентов в измеряемом

воздухе в пересчете на метан, пропан или гексан. Пределы допускаемой основной абсолютной погрешности нормированы для соответствующего компонента.

Таблица 4 - Метрологические характеристики газоанализаторов портативных Drager X-am 5000 тип MQG 0010 по каналам с термокаталитическими сенсорами, работающими в термокондуктометрическом режиме для контроля объемной доли метана и Drager X-am 5600 тип MQG 0100 по каналам с инфракрасными сенсорами для контроля объемной доли метана и диоксида углерода_____________________________________________________________________

Модель

Обозначение сменного сенсора

Определяемый компонент

Диапазон показаний, %

Диапазон измерений, %

Пределы допускаемой основной погрешности, %

приведенной к верхней границе поддиапазона

относительной

Drager X-am 5600 тип MQG 0100

DUAL IR Ex /СО2, DUAL IR Ex /СО2 ES

Диоксид углерода (CO2)

от 0 до 5,0

от 0 до 0,20 включ.

св. 0,20 до

5,0 включ.

±10

-

-

±10

Метан (CH4)

от 0 до 100

от 0 до 50 включ. св. 50 до 100 включ.

±5

-

-

±10

IR Ex, IR Ex ES

Метан (CH4)

от 0 до 100

от 0 до 50 включ. св. 50 до 100 включ.

±5

-

-

±10

IR CO2, IR CO2 ES

Диоксид углерода (CO2)

от 0 до 5,0

от 0 до 0,20 включ.

св. 0,20 до

5,0 включ.

±10

-

-

±10

Drager X-am 5000 тип MQG 0010

Cat Ex 125 PR-Gas, Cat Ex 125 PR (термокондуктометрический режим)

Метан (CH4)

от 0 до 100

от 50 до 100

-

±10

Таблица 5 - Метрологические характеристики газоанализаторов портативных Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100 по каналам с электрохимическими сенсорами

Сменный сенсор

Определяемый компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной погрешности, %

Ном. цена единицы наименьшего разряда

Т 0,9, с 2)

Назначение 3)

массовой концентрации, мг/м3

объемной доли1), млн-1

массовой концентрации, мг/м3

объемной доли1), млн-1

приведенной к верхней границе поддиапазона

относительной

XXS H2S LC, XXS H2S LC/CO LC

Сероводород (H2S)

от 0 до 141

от 0 до 100

от 0 до 14,1 включ. св. 14,1 до 141 включ

от 0 до 10 включ. св. 10 до 100 включ.

±20

-

-

±20

0,1

15

К, А

XXS H2S, XXS CO/H2S, XXS E H2S

Сероводород (H2S)

от 0 до 141

от 0 до 200

от 0 до 14,1 включ. св. 14,1 до 283 включ.

от 0 до 10 включ. св. 10 до 200 включ.

±20

-

-

±20

1

15

К, А

XXS e

H2S HC

Сероводород (H2S)

от 0 до 1420

от 0 до 1000

от 0 до 1420

от 0 до 1000

±10

-

2

15

А

XXS CO, XXS CO/H2S, XXS H2S LC/CO LC, XXS CO LC, XXS O2/CO LC, XXS CO/H2-CP, xxs e СО, XXS CO/HCN

Оксид углерода (СО)

от 0 до 2330

от 0 до 2000

от 0 до 23,3 включ.

св. 23,3 до

2330 включ.

от 0 до 20 включ. св. 20 до 2000 включ.

±15

-

-

±15

2

25

20

К, А

Сменный сенсор

Определяемый компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной погрешности, %

Ном. цена единицы наименьшего разряда

Т 0,9, с 2)

Назначение 3)

массовой концентрации, мг/м3

объемной доли1), млн-1

массовой концентрации, мг/м3

объемной доли1), млн-1

приведенной к верхней границе поддиапазона

относительной

XXS СО

HC

Оксид углерода (СО)

от 0 до 11650

от 0 до 10000

от 0 до 1165 включ.

св. 1165 до 11650 включ.

от 0 до 1000 включ. св. 1000 до 10000 включ.

±5

-

-

±5

5

25

20

А

XXS NO

Оксид азота (NO)

от 0 до 250

от 0 до 200

от 0 до 250

от 0 до 200

±10

-

0,1

10

А

XXS NO2, XXS NO2 LC

Диоксид азота (NO2)

от 0 до 96

от 0 до 50

от 0 до 38 включ. св. 38 до 96 включ.

от 0 до 20 включ. св. 20 до 50 включ.

±15

-

-

±15

0,1

15

А

XXS SO2

Диоксид серы (SO2)

от 0 до 266

от 0 до 100

от 0 до 27 включ. св. 27 до 266 включ

от 0 до 10 включ. св. 10 до 100 включ.

±20

-

-

±20

0,1

15

А

XXS H2

Водород (H2)

от 0 до 166

от 0 до 2000

от 0 до 17 включ. св. 17 до 166 включ.

от 0 до 200 включ. св. 200 до 2000 включ.

±10

-

-

±10

5

10

В

XXS H2 HC

Водород (H2)

-

от 0 до 4,0 %

-

от 0 до 2,0 %

±10

-

0,01 %

20

В

XXS CO2

Диоксид углерода (СО2)

-

от 0 до 5,0 %

-

от 0 до 1,0 % включ. св. 1,0 до 5,0 % об. включ.

±25

-

-

±25

0,1 %

30 (To,5)

А

Сменный сенсор

Определяемый компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной погрешности, %

Ном. цена единицы наименьшего разряда

Т 0,9, с 2)

Назначение 3)

массовой концентрации, мг/м3

объемной доли1), млн-1

массовой концентрации, мг/м3

объемной доли1), млн-1

приведенной к верхней границе поддиапазона

относительной

XXS O2/ CO LC, XXS О24), XXS E О25)

Кислород (O2)

-

от 0 до 25,0 %

-

от 0 до 25,0 %

±5

-

0,1 % об.

10

А

XXS Cl2

Xлор (Cl2)

от 0 до 59

от 0 до 20

от 0 до 3,0 включ. св. 3,0 до 24 включ.

от 0 до 1,0 включ.

св. 1,0 до 8 включ.

±20

-

-

±20

0,1

30

А

XXS HCN, XXS CO/HCN

Цианистый водород (HCN)

от 0 до 56

от 0 до 50

от 0 до 11,2

от 0 до 10

±15

-

0,1

10

А

XXS PH3

Фосфин, (РНз)

от 0 до 28

от 0 до 20

от 0 до 1,4

от 0 до 1,0

±20

-

0,01

10

А

XXS NH3

Аммиак (NH3)

от 0 до 212

от 0 до 300

от 0 до 14,1 включ. св. 14,1 до 212 включ.

от 0 до 20 включ. св. 20 до 300 включ.

±15

-

-

±15

1

20

К, А

Сменный сенсор

Определяемый компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной погрешности, %

Ном. цена единицы наименьшего разряда

Т 0,9, с 2)

Назначение 3)

массовой концентрации, мг/м3

объемной доли1), млн-1

массовой концентрации, мг/м3

объемной доли1), млн-1

приведенной к верхней границе поддиапазона

относительной

XXS OV6)

Оксид этилена (C2H4O)

от 0 до 37

от 0 до 91

от 0 до 550

от 0 до 20

от 0 до 50

от 0 до 300

от 0 до 37 включ. св. 37 до 91 включ.

от 0 до 20 включ. св. 20 до 50 включ.

±15

-

-

±15

0,5

20 (To,5)

А

Этилен (C2H4)

от 0 до 23

от 0 до 58 от 0 до 116

от 0 до 20

от 0 до 50

от 0 до 100

от 0 до 23 включ. св. 23 до 116 включ.

от 0 до 20 включ. св. 20 до 100 включ.

±15

-

-

±15

0,5

20 (To,5)

К

Пропилен (C3H6)

от 0 до 87

от 0 до 175

от 0 до 50

от 0 до 100

от 0 до 87 включ. св. 87 до 175 включ.

от 0 до 50 включ. св. 50 до 100 включ.

±15

-

-

±15

2

20 (To,5)

К

Оксид этилена (C2H4O)

от 0 до 37

от 0 до 92

от 0 до 550

от 0 до 20

от 0 до 50

от 0 до 300

от 0 до 37 включ. св. 37 до 92 включ.

от 0 до 20 включ. св. 20 до 50 включ.

±15

-

-

±15

40

А

Изобутилен (i-C4H8)

от 0 до 233

от 0 до 466

от 0 до 700

от 0 до 100

от 0 до 200

от 0 до 300

от 0 до 116 включ. св. 116 до 700 включ.

от 0 до 50 включ. св. 50 до 300 включ.

±20

-

-

±20

2

40

К, А

Ацетилен (C2H2)

от 0 до 108

от 0 до 540

от 0 до 100

от 0 до 500

от 0 до 108

от 0 до 540

от 0 до 100

от 0 до 500

±15

±15

--

1

40

К

Сменный сенсор

Определяемый компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной погрешности, %

Ном. цена единицы наименьшего разряда

Т 0,9, с 2)

Назначение 3)

массовой концентрации, мг/м3

объемной доли1), млн-1

массовой концентрации1), мг/м3

объемной до

-1

ли, млн

приведенной к верхней границе поддиапазона

относительной

и 101,3 кПа (по ГОСТ 12.1.005-88), дм /моль.

2) Время установления показаний на уровне 90 %.

3) К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях; В - определение компонента в воздухе рабочей

зоны (при отсутствии ПДК).

4) Только с Drager X-am 5000 тип MQG 0010.

5) Только с Drager X-am 5600 тип MQG 0100.

6) При условии загазованности контролируемой воздушной среды источниками, выделяющими только один определяемый компонент. Если в анализируемом воздухе присутствуют 2 и более определяемых компонентов, то указанный канал используется в качестве индикатора для предварительной оценки содержания определяемых компонентов с последующим анализом по методикам выполнения измерений (МВИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.

Таблица 6 - Метрологические характеристики

Наименование характеристики

Значение

электрохимические сенсоры

термокаталитические сенсоры

инфракрасные сенсоры

Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды на каждые 10 оС от нормальной (+20 оС) в пределах условий эксплуатации, в долях от пределов допускаемой основной погрешности

0,5

0,3

0,5

Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды от 60 до 10 % и от 60 до 95 %, в долях от пределов допускаемой основной погрешности

0,5

0,5

0,5

Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах условий эксплуатации на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности

0,2

0,2

0,5

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

0,5

0,5

Предел допускаемого изменения выходного сигнала (показаний) при непрерывной работе в течение 1 месяца, в долях от предела допускаемой основной погрешности

0,8

0,2

0,5

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

Время установления показаний T0,9, с, не более: - для термокаталитических сенсоров (по метану) для сенсора CatEx 125 PR Gas для сенсора CatEx 125 PR

- для инфракрасных сенсоров

- для электрохимических сенсоров

10

17

15 см. таблицу 3

Количество регулируемых порогов срабатывания сигнализации

2

Электрическое питание - от аккумуляторной батареи (Ni VIII) или батарейного отсека с щелочными элементами питания (с напряжением 6 В)

Время работы газоанализаторов без подзарядки при нормальных условиях, ч, не менее

12

Габаритные размеры, мм, не более: - длина - ширина - высота

130

48

44

Масса, кг, не более

0,25

Маркировка взрывозащиты по ГОСТ 31610.0-2014

0Ex ia IIC T3 Ga X/ PO Ex ia I Ma X или 0Ex da ia IIC T4/T3 Ga X/ PO Ex da ia I Ma X

Класс защиты

IP 67

Наименование характеристики

Значение

Срок службы газоанализаторов (исключая сенсоры), лет, не менее

8

Условия эксплуатации:

- атмосферное давление, кПа

- относительная влажность (без конденсации), %

- температура окружающей среды, °С в зависимости от типа аккумуляторной батареи и типа элементов или аккумуляторов электропитания1):

аккумуляторная батарея HBT 00xx HBT 01xx с NiMH элементами питания

батарейный отсек ABT 01xx с элементами питания Duracell Procell MN1500 и Duracell Plus Power MN1500

батарейный отсек ABT 01xx с элементами питания Varta Powerone 4006, Varta Powerone 4106, Panasonic Powerline LR6 или GP 180AAHC

- содержание неизменяемых примесей не должно превышать санитарные нормы согласно ГОСТ 12.1.005-88

от 70 до 130

от 10 до 90

от -40 до +50

от -20 до +50

от -20 до +50

1) В соответствии с Сертификатом соответствия техническому регламенту Таможенного союза ТР ТС 012/2011 № ТС RU-DE.BH02.B.00456 от 31.07.2017 г.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.

Комплектность

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор портативный Drager X-am 5000 тип MQG 0010 или Drager X-am 5600 тип MQG 0100

-

1 шт.

Сенсоры

-

от 1 до 4 шт.1)

Запасные части и принадлежности:

Аккумуляторная батарея NiMH HBT 00хх или HBT 01xx или батарейный отсек ABT 01xx для использования щелочных элементов питания с температурным классом Т3 или Т4

-

по заказу

Комплект уплотнителей для сенсоров

-

по заказу

Зарядный комплект с аккумулятором

-

по заказу

Устройство для зарядки (12V/24V, 5А), до 20 газоанализаторов одновременно

-

по заказу

Устройство для зарядки (12V, 2,5A), до 5 газоанализаторов одновременно

-

по заказу

Устройство для зарядки (12V, 0,5A), до 2 газоанализаторов одновременно

-

по заказу

Зарядный комплект без аккумулятора

-

по заказу

Автомобильное зарядное устройство (12V/24V)

-

по заказу

Калибровочный адаптер

-

по заказу

Станция для проверки работоспособности

X-am Drager X-dock

5300 X-am 125

по заказу

Наименование

Обозначение

Количество

Станция для проверки работоспособности

Drager X-dock 6300 Master

по заказу

Станция для проверки работоспособности

Drager X-dock 6600 Master

по заказу

Внешний насос Drager X-am Pump тип GEP 02**

-

по заказу

Телескопический зонд

-

по заказу

Резиновый чехол или кожаная сумка для переноски

-

по заказу

USB DIRA (ИК - адаптер) с кабелем USB

-

по заказу

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 205-12-2018 с изменением № 1

1 экз.

1) В соответствии с заказом.

Примечание:

1. В стандартном исполнении газоанализатор поставляется с блоком памяти, инфракрасным портом (интерфейс), ключом (для замены блока питания), руководством по эксплуатации на бумажном носителе.

2. По заявке заказчика дополнительно могут быть поставлены ПО GasVision и СС-Vision

Поверка

осуществляется по документу МП 205-12-2018 «Газоанализаторы портативные Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 12 сентября 2019 г.

Основные средства поверки:

- государственные стандартные образцы состава газовых смесей 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденных Приказом Росстандарта от 14.12.2018 г. № 2664 в баллонах под давлением - ГСО 10531-2014 СО/азот (воздух), ГСО 105462014 HCN/ азот, NO2/ азот (воздух);

- государственные стандартные образцы состава газовых смесей 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденных Приказом Росстандарта от 14.12.2018 г. № 2664 в баллонах под давлением - ГСО 10532-2014 О2/азот, СО2/азот (воздух), Н2/азот, ГСО 10541-2014 С2Н4/ азот, С3Н6/ азот, i-C4H8/ азот, С2Н2/ азот, СН4/воздух, С2Н6/воздух, С3Н8/воздух, н-С4Н10/воздух, ьС4Н10/воздух, С5Н12/воздух, С6Н14/воздух, С2Н4/ воздух, С3Н6/ воздух, С2Н2/ воздух, Н2/воздух, С6Н6/воздух, СН4/азот, С2Н6/азот, С3Н8/азот, н-С4Н10/азот, ыС4Н10/азот, С5Н12/азот, С6Н14/азот, С2Н4/ азот, С3Н6/ азот, С6Н6/азот, ГСО 105472014 H2S/ азот (воздух), С12/ азот (воздух), NO/ азот, SO2/ азот (воздух), ЫН3/ азот (воздух), PH3/ азот; ГСО 10535-2014 C2H4O/ азот;

- рабочий эталон 1 разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденных Приказом Росстандарта от 14.12.2018 г. № 2664 (генератор газовых смесей ГГС-03-03, рег. № 62151-15);

- азот особой чистоты в баллоне под давлением по ГОСТ 9293-74.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносят на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

MQG 0100

Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Приказ Минздравсоцразвития России от 09.09.2011 N 1034н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны

ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

ГОСТ 30852.19-2002 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования

Техническая документация изготовителя

Другие Газоанализаторы

72964-18
Analox SDA Газоанализаторы дыхательных смесей
Фирма "Analox Sensor Technology Ltd.", Великобритания
Газоанализаторы дыхательных смесей Analox SDA предназначены для измерений объемной доли кислорода, гелия, оксида углерода, диоксида углерода и парциального давления кислорода, гелия и диоксида углерода в смеси с азотом, воздухом и инертными газами.
Сигнализаторы загазованности комбинированные RGDM01 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля превышения установленных значений довзрывоопасных концентраций горючих газов и предельно-допустимых концентраций оксид...
Газоанализаторы Drager Рас моделей Drager Pac 6000 тип MOG 00**, Drager Pac 6500 тип MOG 00**, Drager Pac 8000 тип MOG 00**, Drager Pac 8500 тип MOG 00** (далее - газоанализаторы) предназначены для измерения объемной доли кислорода, диоксида углерода...
73186-18
АНКАТ-64М3 Газоанализаторы
ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск
Газоанализаторы АНКАТ-64М3 предназначены для непрерывных автоматических измерений объёмной доли кислорода (О2), массовой концентрации вредных веществ, довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в в...
73213-18
MC3 Газоанализаторы
Фирма "EcoChem Analytics", США
Г азоанализаторы МС3 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли (массовой концентрации) загрязняющих веществ - оксида углерода(СО), оксида азота (NO), диоксида азота (NO2), закиси азота (N2O), аммиа...
