Анализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов 875 KF Gas Analyzer (далее - анализаторы 875 KF) предназначены для измерения содержания воды в лабораторных условиях.

Информация по Госреестру

Основные данные
Номер по Госреестру 72969-18
Наименование Анализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов
Модель 875 KF Gas Analyzer
Страна-производитель ШВЕЙЦАРИЯ
Срок свидетельства (Или заводской номер) 30.10.2023
Производитель / Заявитель

Фирма "Metrohm AG", Швейцария

ШВЕЙЦАРИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 10
Найдено поверителей 3
Успешных поверок (СИ пригодно) 10 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

72969-18: Описание типа СИ Скачать 99.1 КБ
72969-18: Методика поверки МП 50-241-2018 Скачать 5.1 MБ

Описание типа

Назначение

Анализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов 875 KF Gas Analyzer (далее - анализаторы 875 KF) предназначены для измерения содержания воды в лабораторных условиях.

Описание

Принцип действия анализаторов 875 KF основан на реакции воды, находящейся в анализируемой пробе, с йодом и двуокисью серы в присутствии основания и спирта по методу Карла Фишера. В ходе реакции йод электрически генерируется в анодном растворе с помощью генерирующего электрода. По мере вступления воды в химическую реакцию в растворе появляется избыток йода, который определяется двойным платиновым электродом.

Измерения содержания воды в жидких веществах и материалах осуществляется вводом пробы непосредственно в измерительную ячейку.

Измерения содержания воды в газообразных пробах осуществляется с помощью газопроводной системы, находящейся на передней панели анализатора. Образец вводится через клапан в систему. Количество образца измеряется контроллером, который регистрирует объем газа, протекающего внутрь, и регулирует объемный расход. Остатки образца и вода, которые могут присутствовать в тракте системы, автоматически удаляются током сухого азота. При определении содержания воды в сжиженных газах образцы сначала испаряются в контролируемых условиях, а затем передаются для подачи в систему определения содержания воды.

Анализаторы 875 KF состоят из встроенного микропроцессорного управляющего блока, магнитной мешалки, измерительной ячейки, встроенного промышленного ПК, регулятора расхода, термостатируемого канала, разъемов для подачи образца и промывки тракта потоком сухого азота. Измерительная ячейка содержит электроды: индикаторный и генерирующий, на котором происходит образование свободного йода.

Анализаторы 875 KF поставляются предварительно сконфигурированными и могут включать дополнительные устройства для автоматической замены реагентов в измерительной ячейке, а также комплектом для автоматической промывки растворителем.

Анализаторы 875 KF управляется с помощью встроенного промышленного ПК с предустановленным программным обеспечением (ПО) tiamoTM и подключенным к нему монитором, а также интерфейсами управления (клавиатура, мышь).

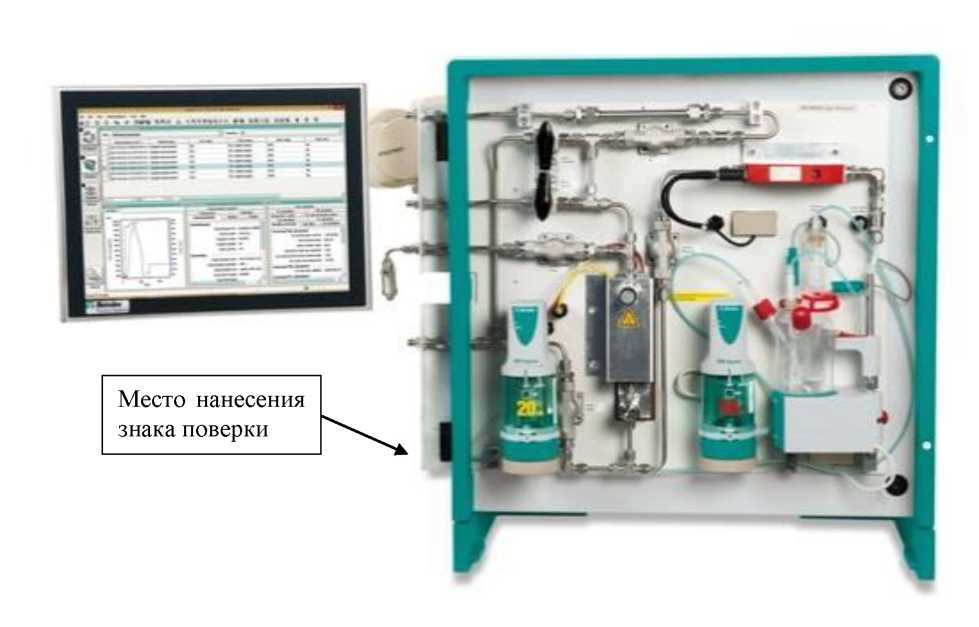

Общий вид анализаторов 875 KF представлен на рисунке 1.

Пломбирование анализаторов 875 KF не предусмотрено.

Место нанесения

знака поверки

Рисунок 1 - Общий вид анализаторов влажности кулонометрических жидкостей, перманентных и сжиженных газов 875 KF Gas Analyzer

Программное обеспечение

Анализаторы 875 KF оснащены специально разработанным программным обеспечением, которое применяется для управления, сбора данных, а также для полной автоматизации всех стадий анализа. Программное обеспечение предустановлено на встроенный в систему промышленный ПК.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

tiamoTM

Номер версии ПО

не ниже версии 2.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2- Метрологические характеристики

Наименование характеристики

Значение

Диапазон показаний массы оттитрованной воды, мкг

от 10 до 2000000

Диапазон измерений объемной доли воды, %

от 0,0001 до 0,02

Диапазон измерений массовой доли воды, %

от 0,01 до 100

Предел допускаемого относительного среднего квадратического отклонения результатов измерений объемной доли воды, %, в диапазонах:

- от 0,0001 до 0,001 % включ.

- св. 0,001 до 0,02 % включ.

8

4

Продолжение таблицы 2

Наименование характеристики

Значение

Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой доли воды, %, в диапазонах:

- от 0,01 до 1,0 % включ.

-св. 1,0 до 100,0 % включ.

3

1,5

Пределы допускаемой относительной погрешности измерений объемной доли воды, %, в диапазонах:

- от 0,0001 до 0,001 % включ.

-св. 0,001 до 0,02 % включ.

±16 ±8

Пределы допускаемой относительной погрешности измерений массовой доли воды, %, в диапазонах:

- от 0,01 до 1,0 % включ.

-св. 1,0 до 100,0 % включ.

±6

±3

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Максимальное входное давление, кПа

4000

Габаритные размеры, мм, не более:

- высота

600

- ширина

670

- длина

470

Масса, кг, не более

56

Параметры электропитания:

- напряжение переменного тока, В

230±22

- частота переменного тока, Гц

55±5

Потребляемая мощность, Вт, не более

2200

Условия эксплуатации:

- температура окружающего воздуха, °C

от +5 до +45

- относительная влажность воздуха, %, не более

60

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализаторы     влажности     кулонометрические

жидкостей, перманентных и сжиженных газов

875 KF Gas Analyzer

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 50-241-2018

1 экз.

Поверка

Осуществляется по документу МП 50-241-2018  «ГСИ. Анализаторы влажности

кулонометрические жидкостей, перманентных и сжиженных газов 875 KF Gas Analyzer. Методика поверки», утвержденному ФГУП «УНИИМ» 19 июля 2018 г.

Основные средства поверки:

- стандартные образцы состава искусственной газовой смеси на основе инертных и постоянных газов (ИП-М-2) ГСО 10532-2014 с относительной погрешностью аттестованного значения в диапазоне св.0,0001 до 0,001 % не превышающей ±8 % и в диапазоне св. 0,001 до 0,05 % не превышающей 5 %;

- стандартный образец массовой доли воды (ВОЖСО2 УНИИМ) ГСО 10797-2016 с диапазоном аттестованных значений массовой доли воды от 0,05 до 0,50 % и с относительной погрешностью аттестованного значения СО ±3 %;

- стандартный образец массовой доли воды (ВОЖ СО3 УНИИМ) ГСО 10798-2016 с диапазоном аттестованных значений св. 0,5 до 5,0 % и с относительной погрешностью аттестованного значения СО ±1,5 %;

- рабочий эталон единицы массы 1-го разряда в диапазоне значений от 0,01 до 220 г по ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на переднюю панель анализаторов в соответствии с рисунком 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя «Metrohm AG», Швейцария
