Вибропреобразователи АР1077

Номер в ГРСИ РФ: 72979-18
Категория: Вибропреобразователи
Производитель / заявитель: ООО "ГлобалТест", г.Саров
Скачать
72979-18: Описание типа СИ Скачать 109.4 КБ
72979-18: Методика поверки А3009.0265.МИ-2018 Скачать 720.4 КБ
Нет данных о поставщике
Вибропреобразователи АР1077 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Вибропреобразователи АР 1077 (далее - датчик) предназначены для измерений вибрационных и ударных ускорений в системах технической диагностики и мониторинга, а также в лабораторных и научных исследованиях.

Информация по Госреестру

Основные данные
Номер по Госреестру 72979-18
Наименование Вибропреобразователи
Модель АР1077
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 30.10.2023
Производитель / Заявитель

ООО "ГлобалТест", г.Саров

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 1576
Найдено поверителей 6
Успешных поверок (СИ пригодно) 1567 (99%)
Неуспешных поверок (СИ непригодно) 9 (1%)
Актуальность информации 17.11.2024

Поверители

Скачать

72979-18: Описание типа СИ Скачать 109.4 КБ
72979-18: Методика поверки А3009.0265.МИ-2018 Скачать 720.4 КБ

Описание типа

Назначение

Вибропреобразователи серии АР10ХХ (далее - датчики) предназначены для измерений вибрационных и ударных ускорений.

Описание

Принцип действия датчиков основан на генерации электрического сигнала (заряда), пропорционального воздействующему ускорению.

В конструкции датчиков использована механическая схема с пьезокерамическим элементом, работающим на сдвиг. Датчики имеют несколько исполнений, отличающихся типом соединителя и наличием электрической изоляции основания. Материал корпуса - нержавеющая сталь или титановый сплав. Исполнение с индексом «И» является "фоновым" датчиком, имеет сверхнизкое значение коэффициента преобразования и применяется с датчиком соответствующего исполнения для уменьшения влияния наводок на результат измерений при последующей математической обработке зарегистрированных сигналов.

Структура обозначений датчиков (символы «Х» могут отсутствовать):

АР1077 ХХ- ХХ

тип соединителя

индекс модификации (до двух символов)

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус.

Конструктивные особенности модификаций приведены в таблице 1. Внешний вид датчиков приведен на рисунке 1.

Таблица 1

Тип исполнения

Конструктивные особенности

Номинальное значение коэффициента преобразования, пКл/(м^с2)

Рабочий диапазон частот, Г ц

Наличие электрической изоляции основания

АР1077

2,0

от 0,5 до 8000

есть

АР1077М

от 0,5 до 10000

нет

АР1077И

не более 0,01

-

есть

АР1077ИМ

нет

АР1077-ХХ

2,0

от 0,5 до 8000

есть

АР1077М-ХХ

от 0,5 до 10000

нет

АР1077И-ХХ

не более 0,01

-

есть

АР1077ИМ-ХХ

нет

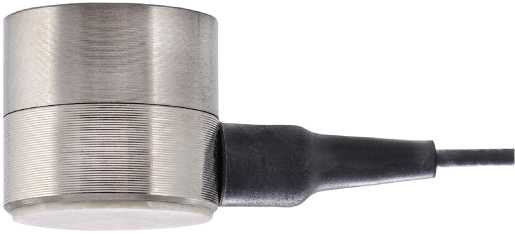

а) АР1077

б) АР1077М

Рисунок 1 - Внешний вид датчика

Пломбирование датчиков не предусмотрено.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

30000

Номинальное значение коэффициента преобразования, пКл/(м-с"2): - для АР1077-ХХ, АР1077М-ХХ

- для АР1077ИХ-ХХ

2,0 не более 0,01

Рабочий диапазон частот, Гц: - для АР1077-ХХ

- для АР1077ХМ-ХХ

от 0,5 до 8000 от 0,5 до 10000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

24

Относительный коэффициент поперечного преобразования, %, не более

5

Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах

±20

Нелинейность амплитудной характеристики, %, в пределах

±4

Неравномерность частотной характеристики, %, в пределах

±12,5

Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %

±15

Коэффициент влияния температуры окружающего воздуха, %/°С

±0,2

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

от 18 до 25

80

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Полярность выходного сигнала относительно корпуса соединителя

положительная

Электрическое сопротивление изоляции между сигнальным контактом и корпусом датчика, МОм

не менее 1000

Электрическая емкость между сигнальным контактом и корпусом датчика (при длине кабеля 2 м), пФ, не менее

1300

Продолжение таблицы 3

Наименование характеристики

Значение

Габаритные размеры, (диаметрхвысота), мм, не более

14x13

Масса датчика без кабеля, г, не более

12

Условия эксплуатации:

- температура окружающего воздуха, °С;

- относительная влажность воздуха при , 35°С, %, не более

- переменное магнитное поле частотой 50 Гц, А/м, не более

от -60 до +150

95

400

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносят на заглавный лист паспорта АБКЖ.433641ПС и руководства по эксплуатации АБКЖ.433641РЭ типографским способом в левом верхнем углу.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Вибропреобразователь АР1077ХХ-ХХ

АБКЖ.433641.010-ХХ

1 шт.

Вибропреобразователь АР1077ХХ-ХХ. Паспорт

АБКЖ. 433641.010-ХХПС

1 шт.

Вибропреобразователь АР1077. Руководство по эксплуатации

АБКЖ. 433641.010РЭ

1 экз.

на партию

ГСИ. Вибропреобразователи АР1077. Методика поверки

-

Дополнительные принадлежности

по требованию

Сведения о методах измерений

приведены в АБКЖ.433641.010РЭ, раздел 2 «Использование по назначению».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

АБКЖ.433641.10ТУ Вибропреобразователи АР1077. Технические условия.
