Весы платформенные для статического взвешивания "СКЕЙЛ"
| Номер в ГРСИ РФ: | 72980-18 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "Скейл Энтерпрайз", г.Москва |
Весы платформенные для статического взвешивания «СКЕЙЛ» (далее — средство измерений) предназначены для измерений массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72980-18 |
| Действует | по 30.10.2028 |
| Наименование | Весы платформенные для статического взвешивания |
| Модель | "СКЕЙЛ" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fd0c9333-7fac-5f89-3d74-fc1ffced20b0 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Скейл Энтерпрайз" (ООО "Скейл Энтерпрайз"), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
18921
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18826 (99%) |
| Неуспешных поверок (СИ непригодно) | 95 (1 %) |
| Актуальность информации | 05.12.2025 |
Поверители
Скачать
|
72980-18: Описание типа
2023-72980-18-1.pdf
|
Скачать | 2.7 MБ | |
|
72980-18: Методика поверки
2021-mp72980-18.pdf
|
Скачать | 169.8 КБ |
Описание типа
Назначение
Весы платформенные для статического взвешивания «СКЕЙЛ» (далее — средство измерений) предназначены для измерений массы.
Описание
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений. Результаты измерений отображаются в визуальной форме на дисплее.
Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1—2011, имеет модульную конструкцию и состоит из грузоприемного устройства (далее — ГПУ) и весоизмерительного прибора (далее — индикатора).
ГПУ представляет собой металлическую конструкцию в виде платформы для принятия нагрузки, опирающуюся на весоизмерительные датчики одного из следующих типов:
- датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM, модификации BSA и BSS (регистрационный № 51261-12;
- датчики весоизмерительные тензорезисторные SQC (регистрационный № 59556-14).
Сигнальные кабели датчиков в зависимости от исполнения весов подключаются к индикатору через соединительную коробку.

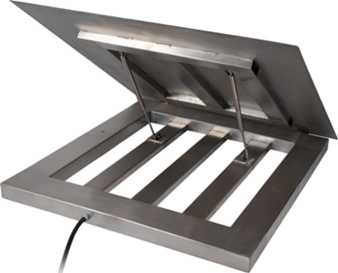

Общий вид ГПУ представлен на рисунке 1.
Индикатор — электронное устройство, включающее в себя: аналого-цифровой преобразователь сигнала датчиков, микропроцессор обработки измерительной информации, дисплей для визуального отображения результатов измерений, клавиши управления, а также интерфейсы передачи измерительной информации в виде цифрового электрического сигнала (RS 232С, RS-485, RS-422C):
- приборы весоизмерительные CI, BI, NT и PDI (регистрационный № 50968-12);
- индикаторы весоизмерительные CI-600A (регистрационный № 68370-17);
- индикаторы весоизмерительные СКИ-12 (регистрационный № 58661-14);
- индикаторы весоизмерительные СКИ-12, изготовитель Shanghai Yaohua Weighing System Co. Ltd, Китай.

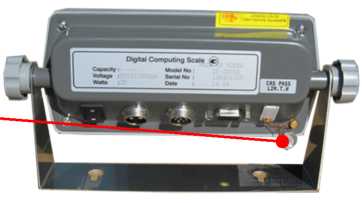

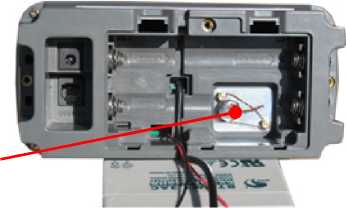

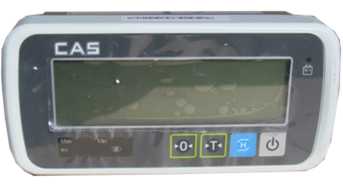

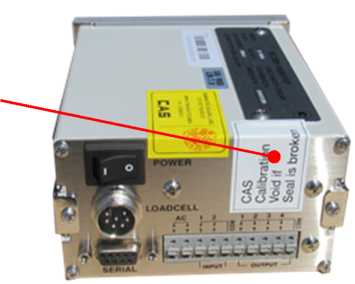

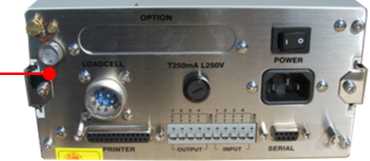

Общий вид индикаторов и места нанесения пломб представлены на рисунках 2 - 4. Для защиты от несанкционированного доступа к внутренним частям средства измерений и изменений параметров их настройки и регулировки используется пломбировка свинцовой пломбой, мастичной пломбой или разрушаемой наклейкой корпуса индикатора или переключателя настройки (в зависимости от исполнения индикатора).
Модификации средства измерений отличаются максимальной нагрузкой, особенностями конструкции ГПУ и имеют обозначения вида: СКЕЙЛ [1][2][3] [4] [5], где:
[1] — условное обозначение максимальной нагрузки, т: 0,5; 1; 1,5; 2; 3; 5.
[2] — особенности конструкции ГПУ:
СКП: платформа прямоугольной формы;
СКТ: низкопрофильная платформа с пандусами;
СКУ: платформа П-образной формы;
СКБ: низкопрофильная платформа в виде двух балок для взвешивания паллет;
СКЛ: платформа с подъемным механизмом;
[3] — материал платформы: (Н) - из нержавеющей стали;
обозначение отсутствует - из конструкционной стали;
[4] — обозначение габаритных размеров платформы (для СКП, СКТ и СКЛ) в формате: ДДШШ, где ДД и ШШ — соответственно, длина и ширина грузоприемной платформы в дм;
[5] — условное обозначение многодиапазонных модификаций весов:
2 - для двухдиапазонных модификаций; отсутствует - для однодиапазонных модификаций.
СКЕЙЛ-3СКП 1212
СКЕЙЛ-1СКУ
СКЕЙЛ-2СКБ
СКЕЙЛ-0,5СКТ 1010
СКЕЙЛ-2 СКЛ

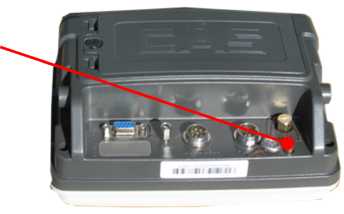

Место расположения пломбы
Индикатор СКИ-12
Рисунок 2 — Общий вид и место пломбировки индикаторов СКИ-12

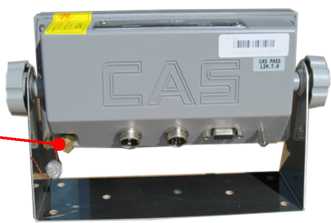

Место расположения пломбы

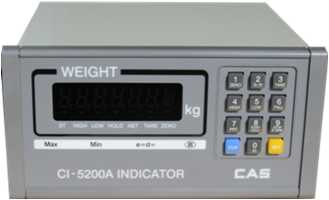

Индикатор CI-5200A

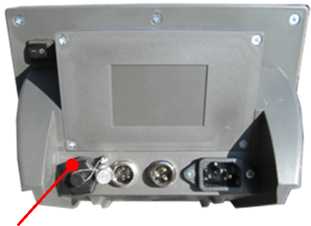

Место расположения пломбы
Индикатор CI-2400BS

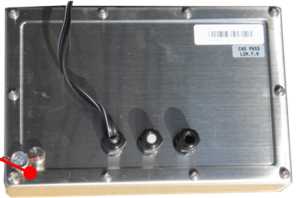

Место расположения пломбы

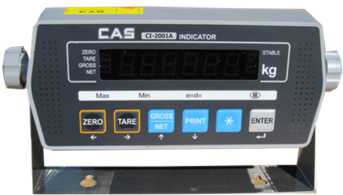

Индикатор CI-2001A
Место расположения пломбы
Индикатор CI-200A
Место расположения пломбы

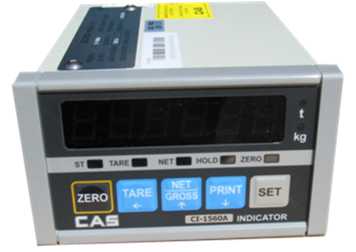

Индикатор CI-1560A
Место расположения пломбы

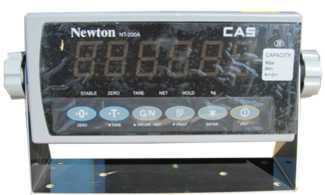

Индикатор NT-200A
Место расположения пломбы

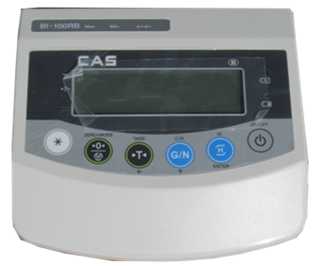

Индикатор BI-100RB
Место расположения пломбы
Индикатор PDI
Место расположения пломбы
1 П1Я пломоы
Индикатор CI-600A
Рисунок 5 — Общий вид и место пломбировки индикаторов CI-600A
Знак поверки наносится на свидетельство о поверке (в соответствии с действующим законодательством).
Программное обеспечение
Программное обеспечение (далее - ПО) средства измерений является встроенным, используется в стационарной (закрепленной) аппаратной части.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и регулировки индикатора средства измерений. Изменение метрологически значимых параметров, настройка и регулировка не могут быть осуществлены без нарушения защитной пломбы, вскрытия корпуса и изменения положения переключателя настройки и регулировки.
Изменение ПО через интерфейс пользователя невозможно. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО (таблицы 1 и 2) отображаются при включении средства измерений.
Таблица 1 — Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение (для индикаторов) | ||||
|
СКИ-12 |
CI-5200A |

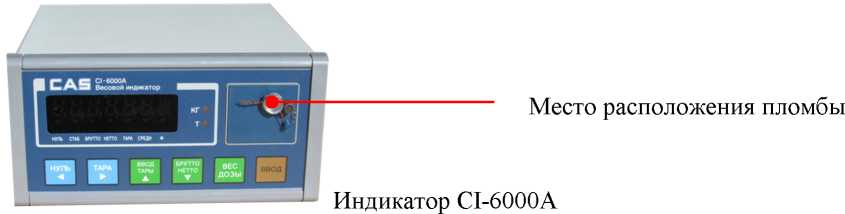

CI-6000A |
CI-200A |
CI-1560A | |
|
Идентификационное наименование ПО | |||||
|
Номер версии (идентификационный номер) ПО * |
V-1.XX |
1.0010; 1.0020; 1.0030 |
1.01; 1.02; 1.03 |
1.20; 1.21; 1.22 |
1.00; 1.01; 1.02 |
|
Цифровой идентификатор ПО | |||||
* «х» принимает значения от 0 до 9 и не относится к метрологически значимому ПО. Номер версии ПО не ниже указанного
Таблица 2 — Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение (для индикаторов) | ||||
|
CI-2001AC CI-2400BS |
BI-100RB |
NT-200A |
PDI |
CI-600A | |
|
Идентификационное наименование ПО | |||||
|
Номер версии (идентификационный номер) ПО * |
1.00; 1.01; 1.02 |
1.01;1.02; 1.03 |
203; 204; 205 |
2.18; 2.19; 2.20 |
1.XX |
|
Цифровой идентификатор ПО | |||||
* «х» принимает значения от 0 до 9 и не относится к метрологически значимому ПО. Номер версии ПО не ниже указанного
Технические характеристики
Таблица 3 — Метрологические характеристики однодиапазонных весов
|
Наименование характеристики |
Значение | ||
|
СКЕЙЛ-0,5... |
СКЕЙЛ-1... |
СКЕЙЛ-1,5... | |
|
Класс точности по ГОСТ OIML R 76-1—2011 |
III | ||
|
Максимальная нагрузка Max, кг |
500 |
1000 |
1500 |
|
Поверочный интервал e, действительная цена деления (шкалы) d, e=d, кг |
0,2 |
0,5 |
0,5 |
|
Число поверочных интервалов n |
2500 |
2000 |
3000 |
|
Диапазон уравновешивания тары, кг |
100 % Мах | ||
Таблица 4 — Метрологические характеристики однодиапазонных весов
|
Наименование характеристики |
Значение | ||
|
СКЕЙЛ-2... |
СКЕЙЛ-3... |
СКЕЙЛ-5... | |
|
Класс точности по ГОСТ OIML R 76-1—2011 |
III | ||
|
Максимальная нагрузка Max, кг |
2000 |
3000 |
5000 |
|
Поверочный интервал e, действительная цена деления (шкалы) d, e=d, кг |
1 |
1 |
2 |
|
Число поверочных интервалов n |
2000 |
3000 |
2500 |
|
Диапазон уравновешивания тары, кг |
100 % Мах | ||
Таблица 5 — Метрологические характеристики многодиапазонных весов
|
Наименование характеристики |
Значение | ||
|
СКЕЙЛ-0,5... |
СКЕЙЛ-1... |
СКЕЙЛ-1,5... | |
|
Класс точности по ГОСТ OIML R 76-1—2011 |
III | ||
|
Максимальная нагрузка Мах i, кг, в диапазоне взвешивания: W1 W2 |
250 500 |
500 1000 |
600 1500 |
|
Поверочный интервал e, действительная цена деления (шкалы) di, ei=di, кг, в диапазоне взвешивания: W1 W2 |
0,1 0,2 |
0,2 0,5 |
0,2 0,5 |
|
Число поверочных интервалов n, в диапазоне взвешивания: W1 W2 |
2500 2500 |
2500 2000 |
3000 3000 |
|
Диапазон уравновешивания тары, кг |
100 % Мах2 | ||
Таблица 6 — Метрологические характеристики многодиапазонных весов
|
Наименование характеристики |
Значение | ||
|
СКЕЙЛ-2... |
СКЕЙЛ-3... |
СКЕЙЛ-5... | |
|
Класс точности по ГОСТ OIML R 76-1—2011 |
III | ||
|
Максимальная нагрузка Мах i, кг, в диапазоне взвешивания: W1 W2 |
1000 2000 |
1500 3000 |
2500 5000 |
|
Поверочный интервал e, действительная цена деления (шкалы) di, ei=di, кг, в диапазоне взвешивания: W1 W2 |
0,5 1 |
0,5 1 |
1 2 |
|
Число поверочных интервалов п, в диапазоне взвешивания: W1 W2 |
2000 2000 |
3000 3000 |
2500 2500 |
|
Диапазон уравновешивания тары, кг |
100 % Мах2 | ||
Таблица 7 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 187 до 242 50±1 |
|
Габаритные размеры ГПУ, мм, не более - длина - ширина |
3000 3000 |
|
Масса ГПУ, кг, не более |
230 |
|
Условия эксплуатации: - диапазон температуры для ГПУ с датчиками BSA, оС - диапазон температуры для ГПУ с датчиками BSS, оС - диапазон температуры для ГПУ с датчиками SQC, оС - диапазон температуры для индикаторов, оС: - CI, BI, NT, PDI, CI-600A, СКИ-12 (изготовитель Shanghai Yaohua Weighing System Co. Ltd, Китай) - СКИ-12 (регистрационный № 58661-14) - относительная влажность, % |
от -10 до +50 от -40 до +50 от -10 до +40 от -10 до +40 от 0 до +40 от 0 до 85 |
Знак утверждения типа
наносится на титульный лист эксплуатационного документа и маркировочную табличку, расположенную на корпусе ГПУ средства измерений.
Комплектность
Таблица 8 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Грузоприемная платформа |
_ |
1 шт. |
|
Прибор весоизмерительный |
_ |
1 шт. |
|
Кабель сигнальный |
_ |
1 шт. |
|
Руководство по эксплуатации весов. Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации прибора весоизмерительного |
_ |
1 экз. |
Сведения о методах измерений
приведены в главе 5 «Установка и работа с весами» документа «Весы платформенные для статического взвешивания «СКЕЙЛ» Руководство по эксплуатации. Паспорт».
Нормативные документы
ГОСТ OIML R 76-1—2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 4274-001-7710343855-18 «Весы платформенные для статического взвешивания
«СКЕЙЛ». Технические условия».
