Датчики температуры многоточечные цифровые АДТ-01 (далее - датчики или АДТ-01) предназначены для измерений температуры протяженного объекта в нескольких точках с возможностью передачи измеренных значений для последующей обработки, анализа и хранения.

Скачать

72983-18: Описание типа СИ Скачать 187.3 КБ
72983-18: Методика поверки МП 207-030-2018 Скачать 1.8 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 72983-18
Наименование Датчики температуры многоточечные цифровые
Модель АДТ-01
Межповерочный интервал / Периодичность поверки 5 лет
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 30.10.2023
Производитель / Заявитель

ООО "Геолинк Ньютек", г.Москва

РОССИЯ

Назначение

Датчики температуры многоточечные цифровые АДТ-01 (далее - датчики или АДТ-01) предназначены для измерений температуры протяженного объекта в нескольких точках с возможностью передачи измеренных значений для последующей обработки, анализа и хранения.

Описание

Принцип действия датчиков основан на преобразовании электрических сигналов, генерируемых чувствительными элементами (ЧЭ) пропорционально измеряемой температуре, в цифровой код при помощи аналогово-цифрового преобразователя (АЦП).

Датчики состоят из цепочки преобразователей температуры (ПТ), последовательно соединенных отрезками самонесущего электрического кабеля. Каждый ПТ содержит в себе ЧЭ, АЦП и энергонезависимое запоминающее устройство. В энергонезависимом запоминающем устройстве содержатся уникальные данные каждого ЧЭ - идентификационный код (ИК), нормирующие коэффициенты индивидуальной статической характеристики (НКИСХ) и текущее месторасположение в кабеле.

Подключение внешнего устройства считывания данных измерений (АДТ-РИ) или присоединение кабеля датчика к измерительной магистрали или локальной сети предприятия осуществляется через герметичный разъем или клеммную коробку, размещенные на конце кабеля. С внешнего устройства может осуществляться доступ к уникальным данным датчиков: ИК - в режиме чтения, НКИСХ и расположение в кабеле датчика - в режиме чтения и записи.

Шаг расположения ПТ по длине кабеля может быть произвольным, в соответствии с требованиями заказчика или в стандартном исполнении в соответствии с п. 6.8 ГОСТ 253582012.

Датчики изготавливаются в двух исполнениях: АДТ-01 И и АДТ-01 Т, различающихся по конструктивным признакам.

АДТ-01И (изыскательский) - датчик, предназначенный для выполнения измерений распределения температуры, в т.ч. на этапе инженерных изысканий, строительства и эксплуатации объектов. Каждый ПТ защищен от воздействия внешних механических и климатических воздействий трубкой из термоусадочного материала и обжимной гильзой из нержавеющей стали.

АДТ-01 Т (защищенный) - датчик, предназначенный для выполнения долговременных измерений распределения температуры при эксплуатации объектов со сложными гидрогеологическими условиями работы оснований и фундаментов. Кабель с ПТ у данного исполнения датчиков помещен в толстостенную полимерную герметичную трубку.

При размещении в термоскважине АДТ-01 снабжается утяжелителем (отвесом).

Пломбирование датчиков не предусмотрено.

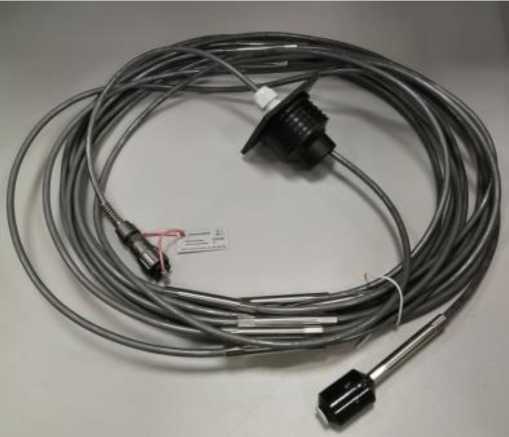

Фотографии общего вида датчиков двух исполнений и устройства считывания АДТ-РИ приведены на рисунках 1 -3.

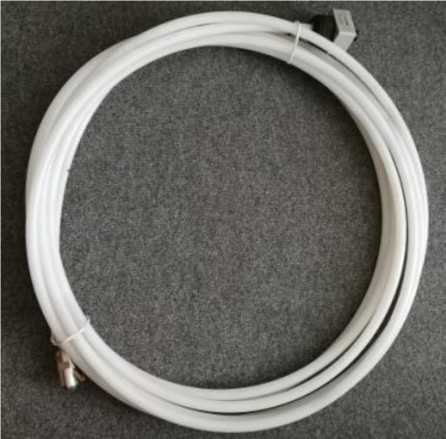

Рисунок 2 - Общий вид АДТ-01Т

О

Считывающее устройства АДТ-РИ {АДТ-fteader}

—    АКБ разряжена

—    •    АКБ 10%

—    —    АКБ 504 ---АКБ 100%

<?

СТАРТ

' подключить «кур к разъему терме под вески АДТ-С1Т

•    нажат» кнопку 'СТАРТ*

-    проконтролировать заряд АКБ

•    ■ процессе СЧнУЫвання данных многы "СТАРТ’*

Г ПДГИ N НИ 18 ГГ А СИНИМ ЦМТОМ

-    процесс считывания данным 1аним*«т несколько минут

-ДОМДОТЪСЯ, лона Синий индикатор погаснет, что сигнализирует о завершении считывания, отключить juium от гермоподвесии Прим***яни«:

•    при появлении прерывистой ирасной индикации лосл* включения лрнбор* необходимо нрлдить АКБ

•    при червдвмяи*» красной и синей индикации проверить качество соединении АДТ-ри с термаподвесио*

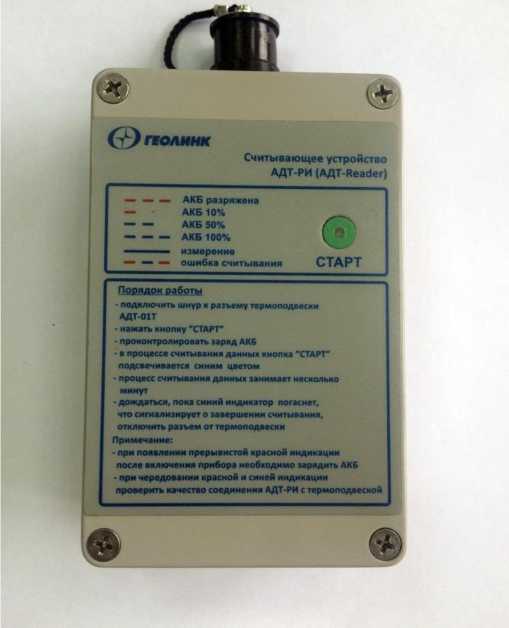

Рисунок 3 - Общий вид АДТ-РИ

Программное обеспечение

Программное обеспечение (ПО) состоит из встроенного метрологически значимого ПО

ADT.

Данное ПО устанавливается в энергонезависимое запоминающее устройство датчика на предприятии-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Идентификационные данные ПО ADT приведены в таблице 1

Идентификационные данные

Значение

Идентификационное наименование ПО

1/23-15

Номер версии ПО, не ниже

2/0.5

Цифровой идентификатор ПО

не доступен

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +70

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

-    в диапазоне от -50 до -30 °С не включ.

-    в диапазоне от -30 до +30 °С включ.

-    в диапазоне св. +30 до +50 °С включ.

-    в диапазоне св. +50 до +70 °С

±0,2

±0,1

±0,2

±0,3

Максимальное количество ЧЭ, шт.

125

Длина измерительной части, м, не более

125

Время термической реакции (в водной среде), т0,37, с, не более

-    АДТ-01И

-    АДТ-01Т

20

240

Внешний диаметр (без учета разъема / клеммной коробки), мм, не более

18

Степень защиты от воздействия пыли и влаги по ГОСТ 14254-2015

IP68

Масса, кг, не более

15

Рабочие условия эксплуатации:

-    температура окружающей среды, °C

-    относительная влажность воздуха, %, не более

от -50 до +100 100

Средний срок службы, лет, не менее

10

Средняя наработка до отказа, ч, не менее

87000

Знак утверждения типа

наносится на титульный лист РЭ (в правом верхнем углу) типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчики температуры многоточечные цифровые

АДТ-01И, АДТ-01Т

количество ЧЭ в датчике - в соответствии с заказом

Паспорт

ПМЕК. 464342.026 ПС

1 экз.

Руководство по эксплуатации

ПМЕК. 464342.026 РЭ

1 экз.

Считыватель-архиватор

АДТ-РИ

1 шт. (по дополнительному заказу)

Руководство по эксплуатации

ПМЕК. 464342.031 РЭ

1 экз.

Методика поверки

МП 207-030-2018

1 экз.

Поверка

осуществляется по документу МП 207-030-2018 «Датчики температуры многоточечные цифровые АДТ-01. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.07.2018 г. Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);

Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Термостаты жидкостные «ТЕРМОТЕСТ» (Регистрационный № 39300-08);

Термостаты низкотемпературные «Криостат» (Регистрационный № 23838-08). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 25358-2012 Грунты. Метод полевого определения температуры ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ПМЕК. 464342.026 ТУ. Датчик температуры многоточечный цифровой АДТ-01. Технические условия
