72985-18: ТН-02 Комплексы измерительно-вычислительные - Производители, поставщики и поверители

Комплексы измерительно-вычислительные ТН-02

Номер в ГРСИ РФ: 72985-18
Производитель / заявитель: АО "Транснефть - Верхняя Волга", г. Нижний Новгород
Скачать
72985-18: Описание типа СИ Скачать 151.8 КБ
72985-18: Методика поверки МП 1705/1-311229-2018 Скачать 738.6 КБ
Нет данных о поставщике
Комплексы измерительно-вычислительные ТН-02 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплексы измерительно-вычислительные ТН-02 (далее - ИВК) предназначены для измерений и преобразований аналоговых сигналов от первичных измерительных преобразователей, формирования управляющих аналоговых сигналов, вычисления расхода, количества и показателей качества нефти и нефтепродуктов.

Информация по Госреестру

Основные данные
Номер по Госреестру 72985-18
Наименование Комплексы измерительно-вычислительные
Модель ТН-02
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 30.10.2023
Производитель / Заявитель

АО "Транснефть - Верхняя Волга", г.Нижний Новгород

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 119
Найдено поверителей 13
Успешных поверок (СИ пригодно) 119 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.11.2024

Поверители

Скачать

72985-18: Описание типа СИ Скачать 151.8 КБ
72985-18: Методика поверки МП 1705/1-311229-2018 Скачать 738.6 КБ

Описание типа

Назначение

Комплексы измерительно-вычислительные ТН-02 (далее - ИВК) предназначены для измерений и преобразований аналоговых сигналов от первичных измерительных преобразователей, формирования управляющих аналоговых сигналов, вычисления расхода, количества и показателей качества нефти и нефтепродуктов.

Описание

Принцип действия ИВК основан на непрерывном измерении и преобразовании входных аналоговых сигналов, поступающих от первичных измерительных преобразователей, и формировании управляющих аналоговых сигналов.

ИВК состоит из модулей ввода/вывода аналоговых сигналов и обработки данных, измерительных преобразователей (при наличии) и искробезопасных барьеров (при наличии). Конфигурация ИВК по составу оборудования, его количеству, требованиям к функциям определяется заказом.

Состав ИВК указан в таблице 1.

Таблица 1 - Состав ИВК

Тип сигнала

Измерительный преобразователь

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый вход (сила постоянного тока)

Преобразователи измерительные ввода-вывода серии ACT модели ACT20M-AI-AO-S (далее - АСТ20М) (регистрационный номер 69025-17)

Модули аналогового ввода AI XX 01Y, AI XX 04Y, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16)

Преобразователи измерительные ввода-вывода серии ACT модели ACT20M-AI-2AO-S (регистрационный номер 69025-17)

Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651-2009)

Преобразователи измерительные серии MACX модификации MACX MCR(-EX)-SL-RTD-I-SP-NC (регистрационный номер 55661-13)

Преобразователи измерительные MACX модификации MACX MCR(-EX)-SL-RTD-I-SP-NC (регистрационный номер 68653-17)

Продолжение таблицы 1

Тип сигнала

Измерительный преобразователь

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый вход (частота, импульсы)

Модули счета импульсов DA XX 01Y, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16)

Аналоговый выход (сила постоянного тока)

ACT20M (регистрационный номер 69025-17)

Модули аналогового вывода AO XX 01Y, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16)

Примечание - Указана максимально возможная комплектация ИВК. В зависимости от заказа в состав ИВК могут входить не все типы измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов. Количество и типы используемых измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов указываются в паспорте.

ИВК обеспечивает выполнение следующих основных функций:

- измерение и преобразование аналоговых сигналов от первичных измерительных преобразователей;

- формирование управляющих аналоговых сигналов;

- вычисления мгновенных и средневзвешенных значений расхода, количества и показателей качества нефти и нефтепродуктов (ГОСТ 8.587-2019, Р 50.2.076-2010, МИ 35712016);

- обработку результатов измерений при проведении поверки и контроля метрологических характеристик в соответствии с МИ 3287-2010, МИ 3380-2012, МИ 3233-2009, МИ 3265-2010, МИ 3312-2011, МИ 3151-2008, МИ 3272-2010, МИ 3288-2010, МИ 3189-2009, МИ 2816-2012, МИ 3234-2009, ГОСТ Р 8.908-2015, МИ 3532-2015, И-17.060.00-ЦМО-008-14, И-17.060.00-ЦМО-009-14;

- регистрацию, хранение и передачу на верхний уровень информации;

- защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

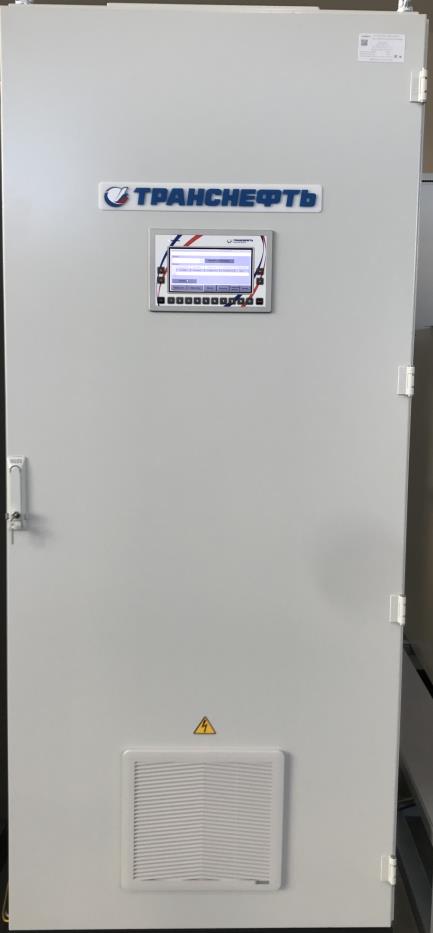

Заводской номер ИВК в виде цифрового обозначения наносится на маркировочную табличку, закрепленную на двери ИВК, с помощью специализированного струйного принтера с термическим закреплением печати.

Программное обеспечение

Программное обеспечение (далее - ПО) обеспечивает реализацию функций ИВК.

Защита ПО ИВК от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

Идентификационные данные ПО ИВК приведены в таблицах 2-8.

Таблица 2 - Идентификационные данные ПО ИВК

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SIKNCalc.app

Sarasota.app

PP 78xx.app

Номер   версии   (идентификационный

номер) ПО

2.1.1.1

1.1.1.18

1.1.1.20

Цифровой идентификатор ПО

2A31D101

5889F587

A1BA2403

Алгоритм    вычисления    цифрового

идентификатора ПО

CRC-32

CRC-32

CRC-32

Таблица 3 - Идентификационные данные ПО ИВК

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AnalogC onverter. app

MI3380.app

MI3287.app

Номер   версии   (идентификационный

номер) ПО

1.2.2.1

1.1.1.47

1.1.1.37

Цифровой идентификатор ПО

444B492A

BA6C5B95

409A5405

Алгоритм    вычисления    цифрового

идентификатора ПО

CRC-32

CRC-32

CRC-32

Таблица 4 - Идентификационные данные ПО ИВК

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI3233.app

MI3265.app

MI3312.app

Номер   версии   (идентификационный

номер) ПО

1.1.1.28

1.1.1.30

1.1.1.30

Цифровой идентификатор ПО

BE141C12

92BFC5A4

21687EEE

Алгоритм    вычисления    цифрового

идентификатора ПО

CRC-32

CRC-32

CRC-32

Таблица 5 - Идентификационные данные ПО ИВК

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

KMH PP.app

KMH PP AREOM.app

MI2816.app

Номер   версии   (идентификационный

номер) ПО

1.1.1.17

1.2.2.1

1.1.1.5

Цифровой идентификатор ПО

EF501008

1084DB15

E1462ACC

Алгоритм    вычисления    цифрового

идентификатора ПО

CRC-32

CRC-32

CRC-32

Таблица 6 - Идентификационные данные ПО ИВК

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI3151.app

MI3272.app

MI3288.app

Номер   версии   (идентификационный

номер) ПО

1.1.1.21

1.1.1.50

1.1.1.14

Цифровой идентификатор ПО

F25665DA

8A8EC471

99B92E3C

Алгоритм    вычисления    цифрового

идентификатора ПО

CRC-32

CRC-32

CRC-32

Таблица 7 - Идентификационные данные ПО ИВК

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI3189.app

KMH PV.app

KMH PW.app

Номер   версии   (идентификационный

номер) ПО

1.1.1.21

1.1.2.1

1.1.1.2

Цифровой идентификатор ПО

7F21EA91

3423F417

5CE4A85B

Алгоритм    вычисления    цифрового

идентификатора ПО

CRC-32

CRC-32

CRC-32

Таблица 8 - Идентификационные данные ПО ИВК

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI3571.app

MI3234.app

GOSTR8908.app

Номер   версии   (идентификационный

номер) ПО

1.1.1.1

1.1.1.34

1.1.1.33

Цифровой идентификатор ПО

438A80CC

538C7537

6AAB1DAB

Алгоритм    вычисления    цифрового

идентификатора ПО

CRC-32

CRC-32

CRC-32

ПО ИВК защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения пароля, ведения доступного только для чтения журнала событий.

Уровень защиты ПО ИВК «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 9 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой приведенной погрешности при измерении силы постоянного тока (от 4 до 20 мА), %:

1) основная:

- при отсутствии измерительного преобразователя

- при наличии измерительного преобразователя

2) в рабочих условиях:

- при отсутствии измерительного преобразователя

- при наличии измерительного преобразователя

±0,10

±0,12

±0,11

±0,19

Пределы допускаемой приведенной погрешности при измерении сигналов термопреобразователей сопротивления по ГОСТ 6651-2009 (в диапазоне от минус 50 до плюс 150 °С), %:

1)основная

2) в рабочих условиях

±0,15

±0,35

Пределы допускаемой относительной погрешности при измерении частоты (периода импульсного сигнала), %

±0,01

Пределы допускаемой абсолютной погрешности при измерении количества   импульсов   (количества   импульсов   за   интервал

времени), импульс

±1

Пределы допускаемой приведенной погрешности при воспроизведении силы постоянного тока (от 4 до 20 мА), %:

1) основная:

- при отсутствии измерительного преобразователя

- при наличии измерительного преобразователя

2) в рабочих условиях:

- при отсутствии измерительного преобразователя

- при наличии измерительного преобразователя

±0,10

±0,12

±0,11

±0,20

Пределы допускаемой относительной погрешности при вычислении расхода, количества и показателей качества нефти и нефтепродуктов, %

±0,02

Пределы допускаемой относительной погрешности при вычислении коэффициентов  преобразования  преобразователей  расхода  при

определении метрологических характеристик, %

±0,025

Примечания

1 Пределы допускаемой основной приведенной погрешности ИВК нормированы для диапазона температуры окружающей среды от плюс 15 до плюс 25 °С.

2 Пределы допускаемой приведенной погрешности ИВК в рабочих условиях нормированы для диапазона температуры окружающей среды от плюс 5 до плюс 15 °С и от плюс 25 до плюс 40 °С.

3 Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений.

4 Погрешность измерений аналоговых сигналов нормирована с учетом преобразования аналоговых сигналов в цифровое значение.

Таблица 10 - Основные технические характеристики

Наименование характеристики

Значение

Количество входов подключения первичных преобразователей с выходными сигналами, шт.:

- силы постоянного тока (от 4 до 20 мА)

- термопреобразователей сопротивления по ГОСТ 6651-2009

от 8 до 50

от 4 до 10

Продолжение таблицы 10

Наименование характеристики

Значение

- частотного/импульсного (с частотой до 10 кГц) - сигнал типа сухой контакт, не более

от 6 до 15 2

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, % (без конденсации влаги)

- атмосферное давление, кПа

от +5 до +40 от 20 до 80 от 84,0 до 106,7

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

220±22

50±1

Потребляемая мощность, кВА, не более

0,9

Габаритные размеры, мм, не более:

- высота

- ширина

- глубина

2200

1200 800

Масса, кг, не более

320

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на двери каждого шкафа ИВК, с помощью специализированного струйного принтера с термическим закреплением печати, и на нижнюю часть титульного листа паспорта по центру типографским способом.

Комплектность

Таблица 11 - Комплектность

Наименование

Обозначение

Количество

Комплексы измерительно-вычислительные ТН-02

1 шт.

Паспорт (формуляр)

1 экз.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ТЕВД.421000.102 ТУ Комплексы измерительно-вычислительные ТН-02. Технические условия.
