Газоанализаторы Drager Рас мод/ Drager Pac 6000 тип MOG 00**, Drager Pac 6500 тип MOG 00**, Drager Pac 8000 тип MOG 00**, Drager Pac 8500 тип MOG 00**
| Номер в ГРСИ РФ: | 72996-18 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "Drager Safety AG & Co. KGaA", Германия |
Газоанализаторы Drager Рас моделей Drager Pac 6000 тип MOG 00**, Drager Pac 6500 тип MOG 00**, Drager Pac 8000 тип MOG 00**, Drager Pac 8500 тип MOG 00** (далее - газоанализаторы) предназначены для измерения объемной доли кислорода, диоксида углерода и вредных газов в воздушных средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72996-18 |
| Наименование | Газоанализаторы |
| Модель | Drager Рас мод/ Drager Pac 6000 тип MOG 00**, Drager Pac 6500 тип MOG 00**, Drager Pac 8000 тип MOG 00**, Drager Pac 8500 тип MOG 00** |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 30.10.2023 |
Производитель / Заявитель
Фирма "Drager Safety AG & Co. KGaA", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 15875 |
| Найдено поверителей | 89 |
| Успешных поверок (СИ пригодно) | 15430 (97%) |
| Неуспешных поверок (СИ непригодно) | 445 (3%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 72996-18: Описание типа СИ | Скачать | 156.2 КБ | |
| 72996-18: Методика поверки ИЦРМ-МП-106-18 | Скачать | 6.2 MБ |
Описание типа
Назначение
Газоанализаторы Drager Рас моделей Drager Pac 6000 тип MOG 00**, Drager Pac 6500 тип MOG 00**, Drager Pac 8000 тип MOG 00**, Drager Pac 8500 тип MOG 00** (далее - газоанализаторы) предназначены для измерения объемной доли кислорода, диоксида углерода и вредных газов в воздушных средах.
Описание
Принцип действия газоанализаторов — электрохимический.
Газоанализаторы представляют собой автоматические портативные приборы
непрерывного действия, обеспечивающие контроль содержания компонентов в воздушных средах.
Конструктивно газоанализаторы состоят из одного блока, в котором установлен электрохимический сенсор, микропроцессор и блок питания. Приборы имеют цифровой дисплей, две кнопки управления, устройства сигнализации двух (по каналу оксида углерода трех) регулируемых порогов срабатывания и необходимости подзарядки батареи с выдачей светового, звукового и вибросигналов, а также ИК порт, обеспечивающий соединение с персональным компьютером. Встроенный микропроцессор управляет всем процессом измерений и преобразует сигналы сенсоров в показания на дисплее. Цвет сменной панели корпуса зависит от определяемого компонента и типа сенсора.
Газоанализаторы изготавливаются четырех моделей:
- Drager Pac 6000 тип MOG 00** с заменяемым сенсором, с индикацией в левой части дисплея количества оставшихся дней работы, отсчет которых начинается с момента первого включения, с регистратором данных;
- Drager Pac 6500 тип MOG 00** с заменяемым сенсором и регистратором данных;
- Drager Pac 8000 тип MOG 00** с заменяемым сенсором и регистратором данных;
- Drager Pac 8500 тип MOG 00** с заменяемым двойным сенсором и регистратором данных.
Способ подачи анализируемого газа - диффузионный.
Внешний вид газоанализаторов представлен на рисунках 1, 2, 3 и 4.

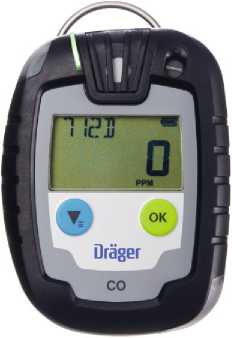

Рисунок 1 - Внешний вид газоанализаторов Drager Рас модели Drager Pac 6000 тип MOG 00**

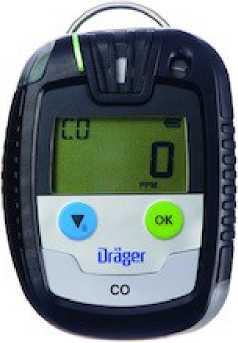

Рисунок 2 - Внешний вид газоанализаторов Drager Рас модели Drager Pac 6500 тип MOG 00**

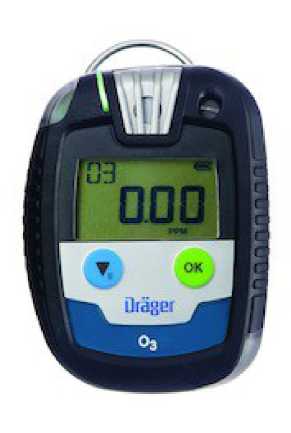

Рисунок 3 - Внешний вид газоанализаторов Drager Рас модели Drager Pac 8000 тип MOG 00**

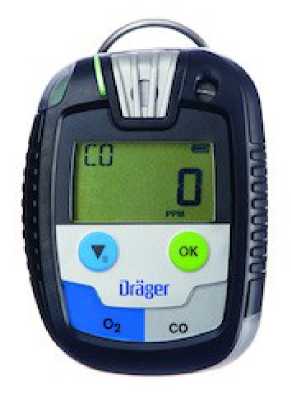

Рисунок 4 - Внешний вид газоанализаторов Drager Рас модели Drager Pac 8500 тип MOG 00**
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее по тесту - ПО), разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемых компонентов. ПО осуществляет функции:
- автоматический пересчет и отображение значений содержания определяемого компонента, выраженных в единицах объемной доли млн-1, в единицы массовой концентрации, мг/м3 и обратно.
- отображение результатов измерений на графическом ЖКИ дисплее газоанализатора;
- расчет содержания определяемого компонента;
- передачу результатов измерений по интерфейсу связи с ПК (ИК интерфейс);
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль внутренних параметров газоанализатора (заряд батареи).
Влияние ПО газоанализаторов учтено при нормировании метрологических характеристик. ПО идентифицируется путём вывода на экран номера версии.
Газоанализатор поставляется со встроенным регистратором для считывания значений на ПК с использованием разработанными фирмой специальными программами GasVision и СС-Vision.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий», согласно Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
8326618 |
|
Номер версии (идентификационный номер) ПО* |
V3.02 |
|
* Номер версии (идентификационный номер) ПО должен быть не ниже указанного в таблице; Производитель может обновлять версии ПО, обновления не являются метрологически значимыми и не влияют на установленные при утверждении типа операции поверки СИ. | |
Технические характеристики
Метрологические характеристики приведены в таблице 2.
Таблица 2 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов
|
Определяемый компонент (ПДК1) в PPm), обозначение сенсора |
Диапазоны показаний объемной доли |
Диапазоны измерений объемной доли |
Диапазоны измерений, пересчитанные в мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с2) |
Назначение3) | |
|
Y, % |
6, % | |||||||
|
Drager Pac 6000 тип MOG 00** Drager Pac 6500 тип MOG 00** | ||||||||
|
Кислород (13,5) XXS О2 |
от 0 до 25 % |
от 0 до 5 % включ. св. 5 до 25 % |
от 0 до 67200 включ. св.67200 до 336000 |
± 5 — |
— ± 5 |
0,1 % |
10 |
В |
|
Сероводород (7,2) XXS H2S LC |
от 0 до 100 -1 млн 1 |
от 0 до 7 млн-1 включ. св. 7 до 100 млн-1 |
от 0 до 9,9 включ. св. 9,9 до 141 |
± 20 — |
— ± 20 |
0,1 млн-1 |
15 |
K, A |
|
Оксид углерода (17,2) XXS CO LC |
от 0 до 2000 -1 млн |
от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1 |
от 0 до 23 включ. св. 23 до 2330 |
± 15 — |
— ± 15 |
1 млн-1 |
15 |
К, А |
|
Диоксид серы (3,8) XXS SO2 |
от 0 до 100 -1 млн |
от 0 до 10 млн-1 включ. св. 10 до 100 млн-1 |
от 0 до 26 включ. св. 26 до 266 |
± 20 — |
— ± 20 |
0,1 млн-1 |
15 |
А |
|
Drager Pac 8000 тип MOG 00** | ||||||||
|
Озон (0,05) XXS Ozone |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
от 0 до 20 |
±20 |
— |
0,01 млн-1 |
10 (Т0,5) |
А, К |
|
Хлор (0,35) XXS Cl2 4) |
от 0 до 20 млн-1 |
от 0 до 1 млн-1 включ. св. 1 до 20 млн-1 |
от 0 до 1,5 включ. св. 1,5 до 29 |
± 20 — |
— ± 20 |
0,05 млн-1 |
30 |
А |
|
Определяемый компонент (ПДК1) в PPm), обозначение сенсора |
Диапазоны показаний объемной доли |
Диапазоны измерений объемной доли |
Диапазоны измерений, пересчитанные в мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с2) |
Назначение3) | |
|
Y, % |
6, % | |||||||
|
Диоксид Углерода (4900) XXS CO2 |
от 0 до 5 % |
от 0 до 5 % |
от 0 до 91286 |
± 20 |
— |
0,1 % |
30 (Т0,5) |
В |
|
Цианистый водород (0,27) XXS HCN |
от 0 до 50 млн-1 |
от 0 до 10 млн-1 включ. св. 10 до 50 млн-1 |
от 0 до 11 включ. св. 11 до 56 |
± 15 — |
— ± 15 |
0,1 млн-1 |
10 (Т0,5) |
А |
|
Фосфин (0,07) XXS PH34) |
от 0 до 20 млн 1 |
от 0 до 1 млн-1 включ. св. 1 до 20 млн-1 |
от 0 до 1,4 включ. св. 1,4 до 28 |
± 20 — |
— ± 20 |
0,01 млн 1 |
10 |
А |
|
Арсин (0,03) XXS PH34) |
от 0 до 1 млн-1 |
от 0 до 3,24 |
± 20 |
— | ||||
|
Аммиак (28) XXS NH3 |
от 0 до 300 -1 млн |
от 0 до 20 млн-1 включ. св. 20 до 300 млн-1 |
от 0 до 14 включ. св. 14 до 212 |
± 15 — |
— ± 15 |
1 млн-1 |
10 (Т0,5) |
К, A |
|
Фосген (0,12) XXS COCI2 |
от 0 до 10 млн-1 |
от 0 до 1 млн-1 включ. св. 1 до 10 млн-1 |
от 0 до 4,1 включ. св. 4,1 до 41,1 |
± 20 — |
— ± 20 |
0,01 млн-1 |
50 (T0,5) |
А |
|
Определяемый компонент (ПДК1) в PPm), обозначение сенсора |
Диапазоны показаний объемной доли |
Диапазоны измерений объемной доли |
Диапазоны измерений, пересчитанные в мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с2) |
Назначение3) | |
|
Y, % |
6, % | |||||||
|
Оксид азота (4,0) XXS NO |
от 0 до 200 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 200 млн-1 |
от 0 до 25 включ. св. 25 до 249 |
± 15 — |
— ± 15 |
0,1 млн-1 |
10 |
А |
|
Диоксид азота (1,0) XXS NO2 LC |
от 0 до 50 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 50 млн-1 |
от 0 до 38 включ. св. 38 до 96 |
± 15 — |
— ± 15 |
0,02 млн-1 |
15 |
А |
|
Оксид этилена C2H4O (0,5) XXS OV4) |
от 0 до 200 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 200 млн-1 |
от 0 до 36 включ. св. 36 до 366 |
± 15 — |
— ± 15 |
0,5 млн-1 |
20 (Т0,5) |
А |
|
Этилен C2H4 (86,2) XXS OV4) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 100 млн-1 |
от 0 до 23 включ. св. 23 до 116 |
± 15 — |
— ± 15 |
0,5 млн-1 |
20 (Т0,5) |
К |
|
Пропилен СзНб (57) XXS OV4) |
от 0 до 100 млн-1 |
от 0 до 50 млн-1 включ. св. 50 до 100 млн-1 |
от 0 до 87 включ. св. 87 до 175 |
± 15 — |
— ± 15 |
0,5 млн-1 |
20 (Т0,5) |
К |
|
Винилхлорид C2H3CI (1,9/04) XXS OV4) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 100 млн-1 |
от 0 до 52 включ. св. 52 до 260 |
± 20 — |
— ± 20 |
0,5 млн-1 |
20 (Т0,5) |
А |
|
Определяемый компонент (ПДК1) в ppm), обозначение сенсора |
Диапазоны показаний объемной доли |
Диапазоны измерений объемной доли |
Диапазоны измерений, пересчитанные в мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с2) |
Назначение3) | |
|
Y, % |
6, % | |||||||
|
Метанол СНзОН (3,8) xxs ov4) |
от 0 до 200 млн-1 |
от 0 до 5 млн-1 включ. св. 5 до 50 млн-1 включ. от 0 до 200 млн-1 |
от 0 до 7 включ. св. 7 до 67 от 0 до 266 |
± 20 — ± 15 |
— ± 20 — |
0,5 млн-1 |
20 (Т0,5) |
К, А |
|
Бутадиен CH2CHCHCH2 (45,4) xxs ov4) |
от 0 до 100 млн-1 |
от 0 до 50 млн-1 включ. св. 50 до 100 млн-1 |
от 0 до 112 включ. св. 112 до 225 |
± 20 — |
— ± 20 |
0,5 млн-1 |
20 (Т0,5) |
К |
|
Формальдегид CH2O (0,4) xxs ov4) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 |
от 0 до 25 |
±25 |
— |
0,5 млн-1 |
20 (Т0,5) |
А |
|
Изопропанол (4) (H3C)2CHOH xxs ov4) |
от 0 до 300 млн-1 |
от 0 до 50 млн-1 |
от 0 до 125 |
± 15 |
— |
0,5 млн-1 |
20 (Т0,5) |
В |
|
Стирол C6H5CHCH2 (2,3) xxs ov4) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 100 млн-1 |
от 0 до 87 включ. св. 87 до 433 |
± 20 — |
— ± 20 |
0,5 млн-1 |
20 (Т0,5) |
А |
|
Определяемый компонент (ПДК1) в ppm), обозначение сенсора |
Диапазоны показаний объемной доли |
Диапазоны измерений объемной доли |
Диапазоны измерений, пересчитанные в мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с2) |
Назначение3) | |
|
Y, % |
6, % | |||||||
|
Оксид этилена C2H4O (0,5) xxs ov-a4) |
от 0 до 200 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 200 млн-1 |
от 0 до 36 включ. св. 36 до 366 |
± 15 — |
— ± 15 |
1 млн-1 |
40 (Т0,5) |
А |
|
Акрилонитрил H2CCHCN (0,2) xxs ov-a4) |
от 0 до 100 млн-1 |
от 0 до 10 млн-1 включ. св. 10 до 100 млн-1 |
от 0 до 22 включ. св. 22 до 220 |
± 20 — |
— — |
1 млн-1 |
40 (Т0,5) |
А |
|
Изобутилен (CH3)2CCH2 (43,5) xxs ov-a4) |
от 0 до 300 млн-1 |
от 0 до 50 млн-1 включ. св. 50 до 300 млн-1 |
от 0 до 117 включ. св. 117 до 700 |
± 20 — |
— ± 20 |
1 млн-1 |
40 (Т0,5) |
К |
|
Винилацетат CH3COOC2H3 (2,8) xxs ov-a4) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 100 млн-1 |
от 0 до 71 включ. св. 71 до 358 |
±20 |
— — |
1 млн-1 |
40 (Т0,5) |
А |
|
Этанол C2H5OH (521) xxs ov-a4) |
от 0 до 300 млн-1 |
от 0 до 100 млн-1 от 0 до 200 млн-1 от 0 до 300 млн-1 |
от 0 до 191 от 0 до 383 от 0 до 575 |
± 15 ± 15 ± 15 |
— — — |
1 млн-1 |
40 (Т0,5) |
К 0,5 ПДК |
|
Определяемый компонент (ПДК1) в ppm), обозначение сенсора |
Диапазоны показаний объемной доли |
Диапазоны измерений объемной доли |
Диапазоны измерений, пересчитанные в мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с2) |
Назначение3) | |
|
Y, % |
6, % | |||||||
|
Ацетальдегид CH3CHO (2) XXS OV-A4) |
от 0 до 200 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 200 млн-1 |
от 0 до 36 включ. св. 36 до 366 |
±20 |
— — |
1 млн-1 |
40 (Т0,5) |
А |
|
Диэтиловый эфир (C2H5)2O (98) XXS OV-A4) |
от 0 до 200 млн-1 |
от 0 до 50 млн-1 св. 50 до 100 млн-1 включ. св. 100 до 200 млн-1 |
от 0 до 154 включ. св. 154 до 308 включ. св. 308 до 616 |
± 15 ± 15 — |
— — ± 15 |
1 млн-1 |
40 (Т0,5) |
К |
|
Ацетилен (0,27) C2H2 XXS OV-A4) |
от 0 до 100 млн-1 |
от 0 до 50 млн-1 от 0 до 100 млн-1 |
от 0 до 54 от 0 до 108 |
± 15 ± 15 |
— — |
1 млн-1 |
40 (Т0,5) |
В |
|
Drager Pac 8500 тип MOG 00** | ||||||||
|
Кислород (13,5) XXS О2 / CO LC |
от 0 до 25 % |
от 0 до 5 % включ. св. 5 до 25 % |
от 0 до 67200 включ. св. 67200 до 336000 |
± 5 — |
— ± 5 |
0,1 % |
15 |
В |
|
Оксид углерода (17,5) XXS О2 / CO LC |
от 0 до 2000 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1 |
от 0 до 23 включ. св. 23 до 2330 |
± 15 — |
— ± 15 |
1 млн-1 |
15 |
К, А |
|
Определяемый компонент (ПДК1) в ppm), обозначение сенсора |
Диапазоны показаний объемной доли |
Диапазоны измерений объемной доли |
Диапазоны измерений, пересчитанные в мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с2) |
Назначение3) | |
|
Y, % |
6, % | |||||||
|
Оксид углерода (17,5) XXS H2S LC / CO LC |
от 0 до 2000 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1 |
от 0 до 23 включ. св. 23 до 2330 |
± 15 — |
— ± 15 |
1 млн-1 |
20 |
К, А |
|
Сероводород (7) XXS H2S LC / CO LC |
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
от 0 до 141 |
± 15 |
- |
0,1 млн-1 |
20 |
К, А |
|
Оксид углерода (17,5) XXS CO H2-CP5) |
от 0 до 2000 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1 |
от 0 до 23 включ. св. 23 до 2330 |
± 15 — |
— ± 15 |
2 млн-1 |
25 |
К, А |
|
Сероводород (7) XXS O2/H2S LC |
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
от 0 до 141 |
± 15 |
- |
0,1 млн-1 |
20 |
К, А |
|
Кислород (13,5) XXS O2/H2S LC |
от 0 до 25 % |
от 0 до 5 % включ. св. 5 до 25 % |
от 0 до 67200 включ. св. 67200 до 336000 |
± 5 — |
— ± 5 |
0,1 % |
15 |
В |
|
Цианистый водород (0,3) xxs со/hcn |
от 0 до 50 млн-1 |
от 0 до 10 млн-1 включ. св. 10 до 50 млн-1 |
от 0 до 11 включ. св. 11 до 56 |
± 15 — |
— ± 15 |
0,1 млн-1 |
10 (Т0,5 ) |
А |
|
Оксид углерода (17,5) xxs со/hcn |
от 0 до 2000 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1 |
от 0 до 23 включ. св. 23 до 2330 |
± 15 — |
— ± 15 |
2 млн-1 |
25 |
К, А |
Продолжение таблицы 2_______________________________________________________________________________________________
Примечания:
1 Предел допускаемой вариации показаний, в долях от пределов допускаемой погрешности - 0,5.
2 При измерении СО должны отсутствовать водород и этилен.
1)- ПДК - предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в соответствии с ГН 2.2.5.3532-18 "Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны".
Пересчет значений объемной доли Х в ppm (млн-1) в массовую концентрацию С, мг/м3, проводят по формуле:
C=X^M/Vm,
где С - массовая концентрация компонента, мг/м3;
M - молярная масса компонента, г/моль;
Vm - молярный объем газа-разбавителя - азота или воздуха, равный 24,04 или 24,06, соответственно, при условиях + 20 оС и 101,3 кПа (по ГОСТ 12.1.005-88), дм3/моль;
2) - время установления показаний;
3) - К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях; В - определение компонента в воздухе рабочей зоны (при отсутствии ПДК);
4) - пределы допускаемой погрешности при измерении метанола (СНзОН) нормированы при отсутствии в анализируемой среде оксида углерода (СО) и при условии загазованности контролируемой воздушной среды источниками, выделяющими только один определяемый компонент.
5) - сенсор для измерения содержание оксида углерода в атмосфере с Нг-компенсацией.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, с, не более |
20 |
|
Время прогрева при замене батареи или сенсора, мин, не более |
15 |
|
Количество регулируемых порогов срабатывания сигнализации: - по каналу оксида углерода - по другим каналам |
3 2 |
|
Габаритные размеры (без пружинного зажима) (длина* ширина*высота), мм, не более |
68*84*20 |
|
Масса (без пружинного зажима), г, не более |
106 |
|
Электрическое питание: - литиевая батарея, напряжение, В |
3,6 |
|
Срок службы литиевой батареи, лет, не менее: - для газоанализаторов с сенсором O2 - для газоанализаторов с двойными сенсорами (без O2) - для остальных газоанализаторов |
1 1,8 2 |
|
Средняя наработка на отказ, ч, не менее (при доверительной вероятности P=0,95): - модель Drager Pac 6000 тип MOG 00** - для остальных моделей |
17 500 90 000 |
|
Срок службы газоанализаторов, лет, не менее: - модель Drager Pac 6000 тип MOG 00** - для остальных моделей |
2 20 |
|
Маркировка взрывозащиты |
PO Ex ia I Ma X/0Ex ia IIC T4 Ga X |
|
Степень защиты по ГОСТ 14254-96 |
IP 68 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, оС - относительная влажность окружающего воздуха (при температуре +25°С), % |
от - 40 до + 55 от 10 до 90 |
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.
Комплектность
Комплектность газоанализаторов представлена в таблице 4 Таблица 4 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор модели Drager Pac 6000 тип MOG 00** или Drager Pac 6500 тип MOG 00**, или Drager Pac 8000 тип MOG 00**, или Drager Pac 8500 тип MOG 00** 1) |
- |
1 шт. |
|
Интерфейсный модуль в комплекте с USB кабелем и программой Gas Vision или СС- Vision |
- |
1 шт. 2) |
|
Кожаный футляр для переноски |
- |
1 шт. 2) |
|
Литиевая батарея |
- |
1 шт. 2) |
|
E-Cal - адаптер |
- |
1 шт. 2) |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Сменный защитный фильтр |
- |
1 шт. 2) |
|
Калибровочный адаптер |
- |
1 шт. 2) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки 3) |
ИЦРМ-МП-106-18 с изменением № 1 |
1 экз. |
|
1) Модификация и измеряемый компонент определяется заказчиком. 2) Поставляется по отдельному заказу. 3) Методика поверки поставляется одна на партию. | ||
Поверка
осуществляется по документу ИЦРМ-МП-106-18 «Газоанализаторы Drager Рас моделей Drager Pac 6000 тип MOG 00**, Drager Pac 6500 тип MOG 00**, Drager Pac 8000 тип MOG 00**, Drager Pac 8500 тип MOG 00**. Методика поверки с изменением № 1», утвержденному ООО «ИЦРМ» «05» декабря 2019 г.
Основные средства поверки:
- стандартные образцы состава - газовые смеси: O2/N2 (ГСО 10531-2014), H2S/N2 (ГСО 10537-2014), СО/воздух (ГСО 10703-2015), СО2М (ГСО 10706-2015), HCN/N2 (ГСО105472014), PH3/N2 (ГСО 10546-2014), NHs/воздух (ГСО 10547-2014), NO/N2 (ГСО 10546-2014), NO2/N2 (ГСО 10547-2014), SO2/N2 (ГСО 10547 -2014), C1/N (ГСО 10547-2014), ASH3/N2 (ГСО 10546-2014), СОС12/воздух (ГСО 10546-2014), С2Н4О/воздух (ГСО 10535-2014), СН.|()/\2 (ГСО 10540-2014), СзНзО/воздух (ГСО 10533-2014), СН2O/воздух (ГСО 10546-2014), С2Н4/воздух (ГСО 10544-2014), СэН6/воздух (ГСО 10544-2014), С2НэС1/воздух (ГСО 10549-2014), С4Н6/воздух (ГСО 10539-2014), СзНз/воздух (ГСО 10539-2014), СзНзN/воздух (ГСО 10534-2014), С4Н6О2 /воздух (ГСО 105352014), С2Н6O/воздух (ГСО 10535-2014), 1-С4Н«/воздух (ГСО 10539-2014), С4Н10О/воздух (ГСО 10534-2014), С2Н2/воздух (ГСО 10379-2013) в баллонах под давлением или генератор газовых смесей (регистрационный номер в Федеральном информационном фонде 62151-15) в комплекте со стандартными образцами состава - газовыми смесями ГСО 10531-2014, ГСО 10537-2014, ГСО 10703-2015, ГСО 10706-2015, ГСО 10547-2014, ГСО 10546-2014, ГСО 10535-2014, ГСО 105402014, ГСО 10533-2014, ГСО 10544-2014, ГСО 10549-2014, ГСО 10539-2014, ГСО 10534-2014, ГСО 10379-2013;
- генератор озона ГС-024 (регистрационный номер в Федеральном информационном фонде 23505-08);
- азот газообразный по ГОСТ 9293-74 в баллонах под давлением.
Допускается применять аналогичные средства поверки, не приведенные в перечне, но обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГН 2.2.5.3532-18 Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны
Техническая документация изготовителя
Другие Газоанализаторы
