Усилители измерительные серии QuantumX и SomatXR
| Номер в ГРСИ РФ: | 73014-18 |
|---|---|
| Производитель / заявитель: | Фирма "Hottinger Baldwin Messtechnik GmbH", Германия |
Усилители измерительные серии QuantumX и SomatXR (далее по тексту - усилители) предназначены для измерений электрических сигналов от датчиков различных физических величин, преобразований измеренных сигналов в цифровую форму и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73014-18 |
| Действует | по 30.10.2029 |
| Наименование | Усилители измерительные |
| Модель | серии QuantumX и SomatXR |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0844f54b-a30a-b600-8336-74beda7fc9b9 |
Производитель / Заявитель
Фирма "Hottinger Brüel & Kjaer GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 366 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 02.12.2025 |
Поверители
Скачать
|
73014-18: Описание типа
2024-73014-18.pdf
|
Скачать | 1.4 MБ | |
|
73014-18: Методика поверки
2022-mp73014-18.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Усилители измерительные серии QuantumX и SomatXR (далее по тексту -усилители) предназначены для измерений электрических сигналов от датчиков различных физических величин, преобразований измеренных сигналов в цифровую форму и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
Описание
Принцип действия усилителей основан на аналого-цифровом преобразовании электрических сигналов, их обработке, усилении и последующей передаче в информационные системы.
Усилители, в зависимости от модели, осуществляют измерение силы и напряжения постоянного тока, усиление электрических сигналов от первичных измерительных преобразователей - тензометрических, пьезоэлектрических, потенциометрических, индуктивных и пьезорезистивных датчиков, термопар и термометров сопротивления, датчиков крутящего момента, источников частотного сигнала, инкрементных датчиков. Усилители осуществляют одновременный аппаратно-синхронизированный приём, оцифровку, обработку сигналов по всем измерительным каналам и передачу значений измеряемых величин по цифровым интерфейсам при однократных и многократных измерениях в режиме реального времени.
Каждый измерительный канал усилителей имеет аналогово-цифровой преобразователь, производящий оцифровку сигналов, поступающих с измерительных преобразователей. Усилители содержат высокопроизводительный внутренний процессор, выполняющий обработку цифровых сигналов (цифровую фильтрацию низких частот с характеристиками Баттерворта и Бесселя) и управление усилителями в целом.
Управление усилителями осуществляется при помощи внешнего управляющего компьютера через интерфейсы ETHERNET или FireWire. Для аппаратной синхронизации усилителей используются интерфейсы ETHERNET, FireWire или EtherCAT.
Модельный ряд усилителей серии QuantumX и SomatXR включает в себя следующие модификации, отличающиеся максимальной скоростью измерений, количеством входных и выходных каналов и типом подключаемых измерительных преобразователей. Для модификаций усилителей SomatXR в наименование добавляется буквенный символ R.
- МХ410В - универсальный усилитель для высокоскоростных измерений, имеющий четыре входа для подключения полумостовых и полномостовых тензодатчиков, полумостовых и полномостовых пьезорезисторных датчиков, пьезоэлектрических датчиков, источников напряжения постоянного тока, датчиков с аналоговыми выходными сигналами (4-20 мА), а также четыре аналоговых выхода;
- МХ440В - универсальный усилитель, имеющий четыре входа для подключения полумостовых и полномостовых тензодатчиков, полномостовых пьезорезисторных датчиков, полумостовых и полномостовых индуктивных датчиков, датчиков перемещения, потенциометрических датчиков, пьезоэлектрических датчиков, источников напряжения постоянного тока, датчиков с аналоговыми выходными сигналами (4-20 мА), термометров сопротивления, термопар, датчиков крутящего момента, источников частотного сигнала с напряжением прямоугольной и синусоидальной формы, импульсных датчиков положения;
- МХ460В (MX460B-R) - усилитель для высокоскоростного измерения частоты, имеющий четыре входа для подключения датчиков крутящего момента, источников частотного сигнала, импульсных датчиков положения, датчиков скорости;
- МХ840В (MX840B-R) - универсальный усилитель, аналогичный усилителю модификации МХ440А, имеющий восемь входов для подключения датчиков различных физических величин;
- МХ1601В (MX1601B-R) - универсальный усилитель, имеющий шестнадцать входов для подключения источников напряжения постоянного тока, датчиков с аналоговыми выходными сигналами (4-20 мА или 0-20 мА), а также пьезоэлектрических датчиков;
- МХ1609КВ (MX1609KB-R) - термометрический усилитель, имеющий шестнадцать входов для подключения термопар типа К;
- МХ1609ТВ - термометрический усилитель, имеющий шестнадцать входов для подключения термопар типа T;
- MX403B - усилитель для измерения высоковольтных напряжений, имеющий четыре входа для подключения источников напряжения постоянного тока;
- MX1615B, MX1616B (MX1615B-R) - усилитель, имеющий шестнадцать входов для подключения полумостовых и полномостовых тензодатчиков, тензодатчиков с 1/4-мостовой схемой, потенциометрических датчиков, источников напряжения постоянного тока, датчиков с выходом по электрическому сопротивлению постоянного тока, термометров сопротивления;
- MX809B - термометрический усилитель, имеющий восемь входов для подключения термопар типа К, J, T, B, E, N, R, S, С или источников напряжения постоянного тока;
- MX430B - прецизионный усилитель, имеющий четыре входа для подключения полномостовых тензодатчиков и четыре аналоговых выхода (±10 В);
- MX238B - прецизионный усилитель, имеющий два канала для подключения полномостовых тензодатчиков;
- MX411B-R - универсальный усилитель для высокоскоростных измерений, имеющий четыре входа для подключения полумостовых и полномостовых тензодатчиков, полумостовых и полномостовых индуктивных тензодатчиков, полумостовых и полномостовых пьезорезистивных тензодатчиков датчиков, источников напряжения постоянного тока, датчиков с аналоговыми выходными сигналами (0-20 мА), пьезоэлектрических датчиков;
В серию усилителей также входят модули специального назначения:
- МХ471В (MX471B-R) - интерфейсный модуль, имеющий четыре входа-выхода полевой шины CAN, предназначенный для приёма/передачи данных (сбора входящих сообщений и передачи системных сигналов);
- МХ878В - интерфейсный модуль, имеющий восемь аналоговых выходов, предназначенный для вывода данных с измерительных каналов усилителей в виде сигналов напряжения постоянного тока, математической обработки сигналов в режиме реального времени, а также генерирования постоянных или переменных аналоговых сигналов;
- MX879B - интерфейсный модуль, имеющий восемь аналоговых выходов и тридцать два цифровых входа/выхода, предназначенный для ввода-вывода данных, математической обработки сигналов в режиме реального времени, а также генерирования постоянных или переменных аналоговых сигналов;
- СХ22В (CX22B-R), CX23-R - многофункциональный модуль записи данных, предназначенный для автономной записи данных, передаваемых усилителями, математической обработки сигналов, организации интерфейсов приёма-передачи и отображения данных;
- CX27B - цифровой шлюз, предназначенный для приёма-передачи данных по шинам FireWire, EtherCAT и ETHERNET, организации дискретных входов-выходов, обеспечения внешней синхронизации данных.
- EX23-R - цифровой шлюз, предназначенный для приема-передачи данных по шине ETHERNET.
В конце обозначений моделей усилителей допускается наличие дополнительных буквенно-цифровых символов, определяющих их конструктивные модификации, не изменяющие метрологические и технические характеристики усилителей.
Усилители предназначены как для одиночного применения, так и для работы в составе централизованных и (или) распределённых многоканальных измерительных систем.

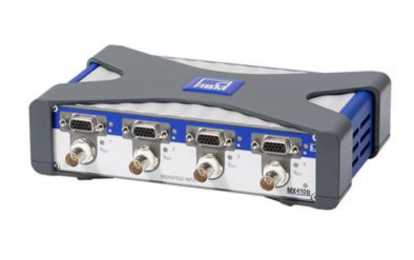

Изображения общего вида усилителей измерительных серии QuantumX и SomatXR приведены на рисунках 1-28. Пломбирование усилителей не предусмотрено.

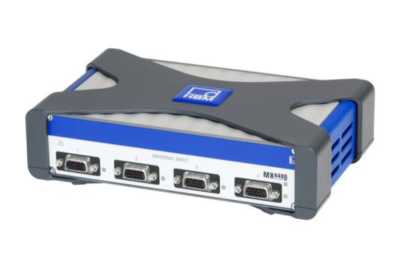

Рисунок 2 - Общий вид МХ440В

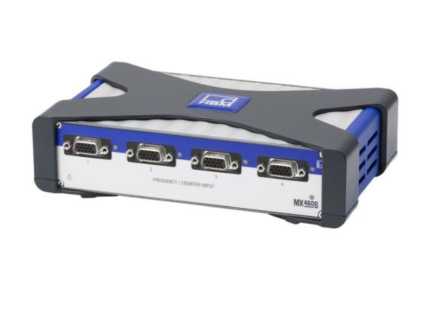

Рисунок 3 - Общий вид МХ460В

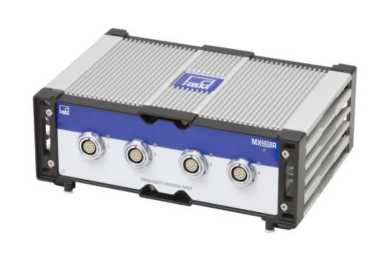

Рисунок 4 - Общий вид MX460B-R

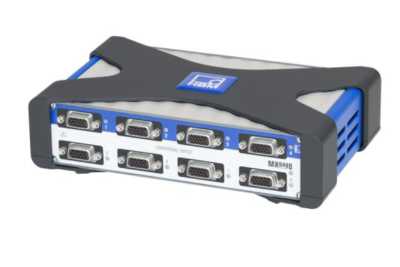

Рисунок 5 - Общий вид МХ840В

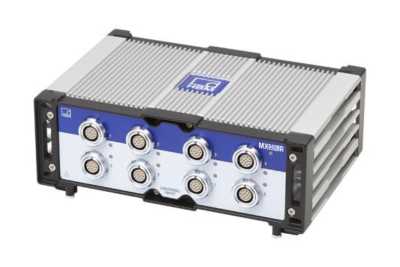

Рисунок 6 - Общий вид MX840B-R

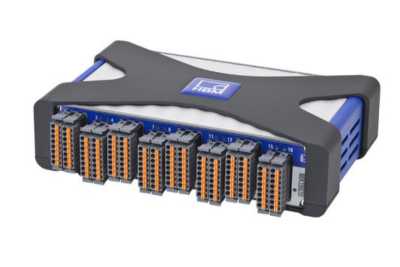

Рисунок 7 - Общий вид МХ1601В

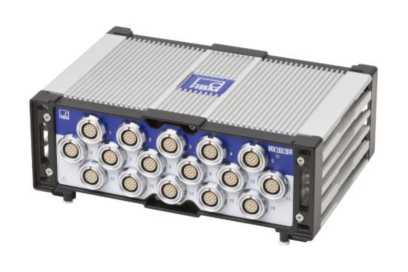

Рисунок 8 - Общий вид MX1601B-R

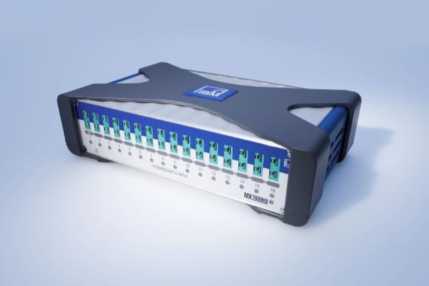

Рисунок 9 - Общий вид МХ1609КВ
Рисунок 10 - Общий вид MX1609KB-R

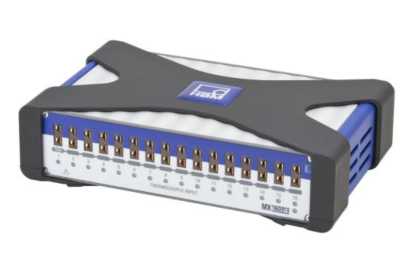

Рисунок 11 - Общий вид МХ1609ТВ

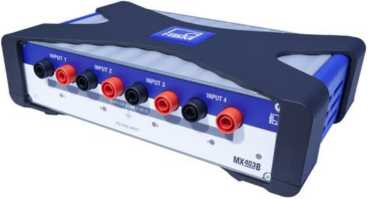

Рисунок 12 - Общий вид МХ403В
Рисунок 13 - Общий вид МХ1615В

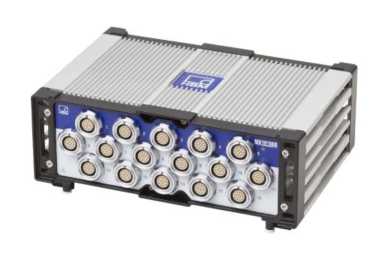

Рисунок 14 - Общий вид MX1615B-R

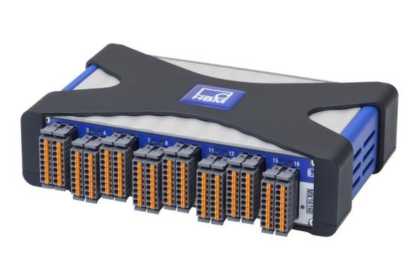

Рисунок 15 - Общий вид МХ1616В

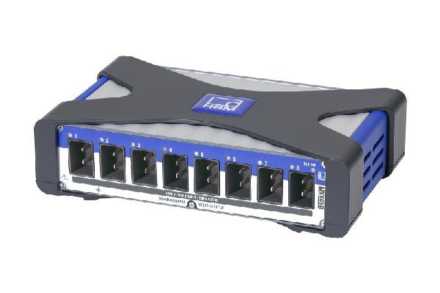

Рисунок 16 - Общий вид МХ809В

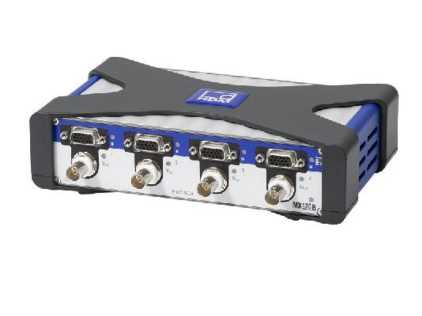

Рисунок 17 - Общий вид МХ430В

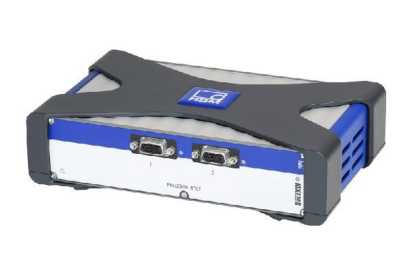

Рисунок 18 - Общий вид МХ238В

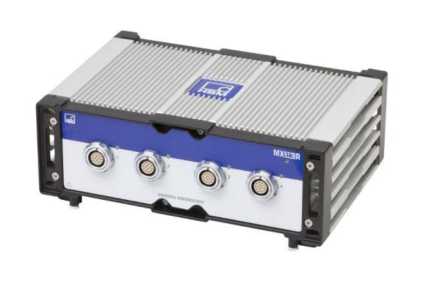

Рисунок 19 - Общий вид MX411B-R

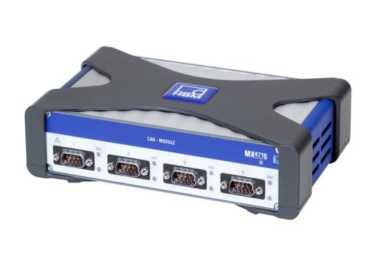

Рисунок 20 - Общий вид МХ471В

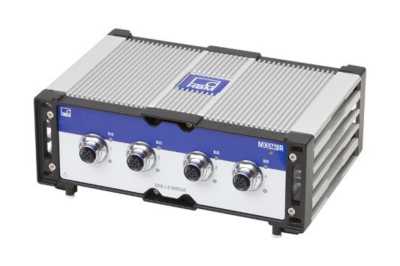

Рисунок 21 - Общий вид MX471B-R

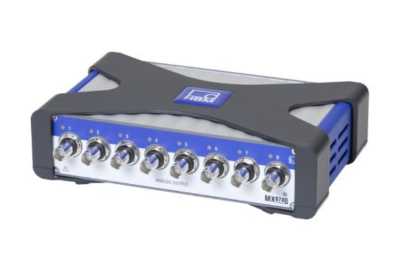

Рисунок 22 - Общий вид МХ878В

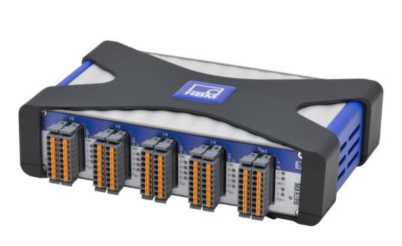

Рисунок 23 - Общий вид МХ879В

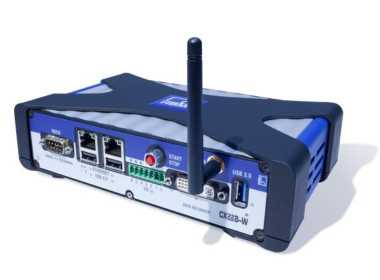

Рисунок 24 - Общий вид СХ22В

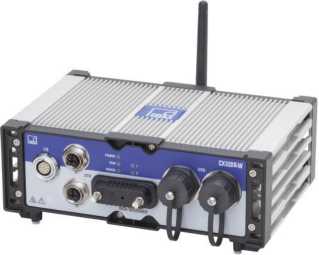

Рисунок 25 - Общий вид CX22B-R

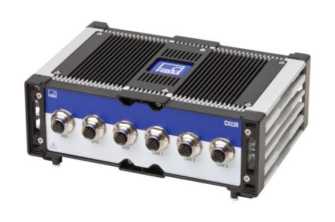

Рисунок 26 - Общий вид CX23-R

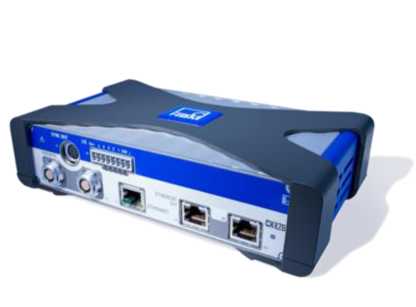

Рисунок 27 - Общий вид CX27B

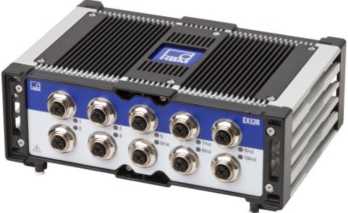

Рисунок 28 - Общий вид EX23-R
Программное обеспечение
Обработка и оцифровка сигналов, поступающих с измерительных преобразователей осуществляется за счет внутреннего программно-аппаратного обеспечения. Внутреннее программно-аппаратное обеспечение усилителей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные внутреннего программно-аппаратного обеспечения (далее - ПО) усилителей представлены в таблице 1.
Таблица 1 - Идентификационные данные внутреннего программно-аппаратного обеспечения
усилителей
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
QuantumX/SomatXR Firmware |
|
Номер версии (идентификационный номер ПО), не ниже |
1.17.6.0 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики усилителей представлены в таблицах 2 - 13.
Под классом точности понимаются пределы допускаемой приведенной (к диапазону измерений) погрешности в нормальных условиях измерений.
Таблица 2 - Основные метрологические характеристики усилителей модификации МХ410В
в зависимости от типов подключаемых датчиков
|
Наименование характеристики |
Значение | |||||
|
При подключении полумостовых и полномостовых тензодатчиков 4 мВ/В с питанием переменным током | ||||||
|
Класс точности1) |
0,05 | |||||
|
Несущая частота, Гц |
4800±2 | |||||
|
Напряжение питания переменного тока датчика, В |
1±0,05 |
2,5±0,125 |
5±0,25 | |||
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 1000 |
от 110 до 1000 |
от 300 до 1000 | |||
|
Диапазон измерений коэффициента преобразований, мВ/В |
±20 |
±8 |
±4 | |||
|
Частотный диапазон измерения, Гц |
от 0 до 1600 | |||||
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |||||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 ОС, % |
±0,05 | |||||
|
При подключении полумостовых и полномостовых тензодатчиков 4 мВ/В с питанием постоянным током | ||||||
|
Класс точности1) |
0,05 для полномостовых 0,1 для полумостовых | |||||
|
Напряжение питания постоянного тока датчика, В |
1±0,08 |
2,5±0,2 |
5±0,4 |
7,5±0,6 | ||
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 5000 |
от 110 до 5000 |
от 300 до 5000 |
от 300 до 5000 | ||
|
Диапазон измерений коэффициента преобразований, мВ/В |
±20 |
±10 |
±4 |
±4 | ||
|
Частотный диапазон измерения, Гц |
от 0 до 39300 при скорости передачи данных 96000 от 0 до 78600 при скорости передачи данных 192000 | |||||
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |||||
|
Наименование характеристики |
Значение | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 ОС, % |
±0,05 | |
|
При подключении полумостовых и полномостовых тензодатчиков 100 мВ/В с питанием переменным током | ||
|
Класс точности1) |
0,05 для полномостовых 0,1 для полумостовых | |
|
Несущая частота, Гц |
4800±2 | |
|
Напряжение питания переменного тока датчика, В |
1±0,08 |
2,5±0,2 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 1000 |
от 110 до1000 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±250 |
±100 |
|
Частотный диапазон измерения, Гц |
от 0 до 1600 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 ос, % |
±0,05 | |
|
При подключении полумостовых и полномостовыхе тензодатчиков 100 мВ/В с питанием постоянным током | ||
|
Класс точности1) |
0,05 для полномостовых 0,1 для полумостовых | |
|
Напряжение питания постоянного тока датчика, В |
2,5±0,125 |
5±0,25 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 110 до 5000 |
от 300 до 5000 |
|
Диапазоны измерений коэффициента преобразований, мВ/В |
±100 |
±50 |
|
Частотный диапазон измерения, Гц |
от 0 до 39300 при скорости передачи данных 96000 от 0 до 78600 при скорости передачи данных 192000 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Наименование характеристики |
Значение | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 ОС, % |
±0,05 | |
|
При подключении полномостовых и полумостовых пьезорезистивных датчиков 100 мВ/В с питанием постоянным током | ||
|
Класс точности1) |
0,05 для полномостовых 0,1 для полумостовых | |
|
Напряжение питания датчика, В |
2,5±0,125 |
5±0,25 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 110 до 5000 |
от 300 до 5000 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±100 |
±50 |
|
Частотный диапазон измерения, Гц |
от 0 до 39300 при скорости передачи данных 96000 от 0 до 78600 при скорости передачи данных 192000 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 ос, % |
±0,05 | |
|
При подключении источников напряжения постоянного тока ±10 В | ||
|
Класс точности1) |
0,03 | |
|
Диапазон измерений напряжения постоянного тока, В |
±10 | |
|
Электрическое сопротивление постоянному току подключаемых датчиков, МОм, не менее |
10 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 ОС % |
±0,03 | |
|
При подключении датчиков с токовым выходом от 4 до 20 мА | ||
|
Класс точности1) |
0,03 | |
|
Диапазон измерений силы постоянного тока, мА |
±20 | |
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление постоянному току подключаемых датчиков, Ом |
50 |
|
Нелинейность, % от диапазона измерений, не более |
0,02 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,03 |
|
При подключении пьезоэлектрических датчиков | |
|
Класс точности1) |
0,1 |
|
Диапазоны измерений амплитудного значения напряжения переменного тока, В |
±2 ±10 |
|
Частотный диапазон измерения, Гц |
от 0 до 39300 при скорости передачи данных 96000 от 0 до 78600 при скорости передачи данных 192000 |
|
Нелинейность, % от диапазона измерений, не более |
0,1 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений амплитудного значения напряжения переменного тока, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 |
|
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности | |
Таблица 3 - Основные метрологические характеристики усилителей модификаций МХ440В и МХ840В (MX840B-R) в зависимости от типов подключаемых датчиков_________________
|
Наименование характеристики |
Значение | |
|
При подключении полномостовых и полумостовых тензодатчиков 5 и 10 мВ/В с питанием переменным током | ||
|
Класс точности1) |
0,05 для полномостовых; 0,1 для полумостовых | |
|
Несущая частота, Гц |
480 |
0±1,5 |
|
Напряжение питания переменного тока датчика, В |
1±0,05 |
2,5±0,125 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 1000 |
от 300 до 1000 |
|
Диапазоны измерений коэффициента преобразований, мВ/В |
±10 |
±5 |
|
Частотный диапазон измерения, Гц |
от 0 до 1600 | |
|
Наименование характеристики |
Значение | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 для полномостовых ±0,1 для полумостовых | |
|
Полномостовые и полумостовые тензодатчики 5 и 10 мВ/В с питанием постоянным током | ||
|
Класс точности1) |
0,1 | |
|
Напряжение питания постоянного тока датчика, В |
1±0,05 |
2,5±0,125 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 1000 |
от 300 до 1000 |
|
Диапазоны измерений коэффициента преобразований, мВ/В |
±10 |
±5 |
|
Частотный диапазон измерения, Гц |
от 0 до 7770 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 для полномостовых ±0,1 для полумостовых | |
|
При подключении полномостовых пьезорезистивных датчиков 100 мВ/В и 1000 мВ/В с питанием постоянным током | ||
|
Класс точности1) |
0,05 | |
|
Напряжение питания датчика, В |
2,5±0,125 | |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 300 до 1000 | |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±100 |
±1000 |
|
Частотный диапазон измерения, Гц |
от 0 до 7770 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 | |
|
Наименование характеристики |
Значение | |
|
При подключении полномостовых и полумостовых индуктивных датчиков 100 мВ/В с питанием переменным током | ||
|
Класс точности1) |
0,05 для полномостовых; 0,1 для полумостовых | |
|
Несущая частота, Гц |
480 |
0±1,5 |
|
Напряжение питания переменного тока датчика, В |
1±0,05 |
2,5±0,125 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 1000 |
от 300 до 1000 |
|
Диапазоны измерений коэффициента преобразований, мВ/В |
±300 |
±100 |
|
Частотный диапазон измерения, Гц |
от 0 до 1600 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 для полномостовых ±0,1 для полумостовых | |
|
При подключении полномостовых индуктивных датчиков 1000 мВ/В с питанием переменным током | ||
|
Класс точности1) |
0,1 | |
|
Несущая частота, Гц |
4800±1,5 | |
|
Напряжение питания переменного тока датчика, В |
1±0,05 | |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 1000 | |
|
Диапазоны измерений коэффициента преобразований, мВ/В |
±1000 | |
|
Частотный диапазон измерения, Гц |
от 0 до 1600 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,1 | |
|
Наименование характеристики |
Значение |
|
При подключении датчиков перемещения LVDT (линейный дифференциальный трансформатор с переменным коэффициентом передачи) с питанием переменным током | |
|
Класс точности1) |
0,1 |
|
Несущая частота, Гц |
4800±1,5 |
|
Напряжение питания переменного тока датчиков, В |
1±0,05 |
|
Диапазон электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 4 до 33 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±3000 |
|
Частотный диапазон измерения, Гц |
от 0 до 1600 |
|
Нелинейность, % от диапазона измерений, не более |
0,02 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,1 |
|
При подключении потенциометрических датчиков с питанием постоянным током | |
|
Класс точности1) |
0,1 |
|
Напряжение питания постоянного тока датчиков, В |
2,5±0,125 |
|
Диапазон электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 300 до 5000 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±500 |
|
Частотный диапазон измерения, Гц |
от 0 до 7770 |
|
Нелинейность, % от диапазона измерений, не более |
0,02 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,1 |
|
При подключении пьезоэлектрических датчиков с питанием постоянным током (IEPE, ICP) | |
|
Класс точности1) |
0,1 |
|
Диапазон измерений амплитудного значения напряжения переменного тока, В |
±8 |
|
Частотный диапазон измерения, Гц |
от 0 до 7770 |
|
Нелинейность, % от диапазона измерений, не более |
0,1 |
|
Наименование характеристики |
Значение | ||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений амплитудного значения напряжения переменного тока, вызванной изменением температуры окружающей среды на 10 ОС, % |
±0,05 | ||
|
При подключении источников напряжения постоянного тока | |||
|
Класс точности1) |
0,05 | ||
|
Диапазон измерений напряжения постоянного тока, В |
±0,1 |
±10 |
±60 |
|
Электрическое сопротивление постоянному току источника напряжения, Ом |
не менее 20 |
не более 500 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | ||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 ос, % |
±0,05 | ||
|
При подключении датчиков с токовым выходом от 4 до 20 мА, ±20 мА | |||
|
Класс точности1) |
0,05 | ||
|
Диапазон измерений силы постоянного тока, мА |
±20 | ||
|
Электрическое сопротивления постоянному току подключаемых датчиков, Ом |
10 | ||
|
Нелинейность, % от диапазона измерений, не более |
0,02 | ||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды на 10 ос, % |
±0,05 | ||
|
При подключении датчиков с выходом по электрическому сопротивлению постоянному току | |||
|
Класс точности1) |
0,1 | ||
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0 до 5000 | ||
|
Наименование характеристики |
Значение |
|
Нелинейность, % от диапазона измерений, не более |
0,02 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений электрического сопротивления постоянному току, вызванной изменением температуры окружающей среды на 10 ОС, % |
±0,1 |
|
При подключении те |
рмометров сопротивления Pt100, Pt1000 |
|
Класс точности1) |
0,1 |
|
Диапазон измерений температуры, ос |
от -200 до +848 |
|
Нелинейность, ос, не более |
0,3 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений температуры, вызванной изменением температуры окружающей среды на 10 ос, % |
±0,5 для Pt100 ±1 для Pt1000 |
|
При подключении термопар | |
|
Диапазон измерений напряжения постоянного тока, мВ |
±100 |
|
Диапазон измерений температуры, ОС: для термопар типа К для термопар типа J для термопар типа S для термопар типа T для термопар типа R для термопар типа E для термопар типа N для термопар типа B |
от -270 до +1372 от -210 до +1200 от -50 до +1768 от -270 до +400 от -50 до +1768 от -200 до +900 от -270 до +1300 от +100 до +1820 |
|
Нелинейность, ОС: для термопар типов К, J, T, E для термопар типов N, R, S для термопар типа B |
менее 0,3 менее 3 менее 30 |
|
Пределы допускаемой абсолютной погрешности измерений, ОС: для термопар типов К, J, T, E для термопар типов N, R, S для термопар типа B |
±1 ±6,5 ±60 |
|
При подключении датчиков крутящего момента, источников частотного сигнала с напряжением прямоугольной и синусоидальной формы, импульсных датчиков положения | |
|
Класс точности1) |
0,01 |
|
Определение направления вращения |
Через дополнительный частотный сигнал (сдвинутый по фазе на 90 о) |
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты, Гц |
от 0,1 до 1000000 |
|
Диапазон измерений количества импульсов, имп |
от 0 до 1000000 |
|
Входное электрическое сопротивление постоянному току, кОм |
10 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений количества импульсов, вызванной изменением температуры окружающей среды на 10 ОС, % |
±0,01 |
|
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности | |
Таблица 4 - Основные метрологические характеристики усилителей модификаций МХ460В (MX460B-R) в зависимости от типов подключаемых датчиков___________________________
|
Наименование характеристики |
Значение |
|
При подключении датчиков крутящего момента, источников частотного сигнала, импульсных датчиков положения, датчиков скорости | |
|
Класс точности1) |
0,01 |
|
Напряжение питания постоянного тока датчиков, В |
от 5 до 24 |
|
Диапазоны измерений частоты, Гц: - на входе RS485 - на входе переменного напряжения |
от 0,1 до 1000000 от 10 до 50000 |
|
Входное электрическое сопротивление постоянному току, кОм: - на входе RS485 - на входе переменного напряжения |
более 45 более 100 |
|
Диапазон измерений количества импульсов, имп |
±2000000 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений количества импульсов, вызванной изменением температуры окружающей среды на 10 ос, % |
±0,01 |
|
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности | |
Таблица 5 - Основные метрологические характеристики усилителей модификаций МХ1601В
(MX1601B-R) в зависимости от типов подключаемых датчиков
|
Наименование характеристики |
Значение | |||
|
При подключении источников напряжения постоянного тока | ||||
|
Класс точности1) |
0,03 |
0,03 |
0,05 | |
|
Диапазон измерений напряжения постоянного тока, В |
±0,1 |
±10 |
±60 | |
|
Внутреннее полное электрическое сопротивление постоянному току, МОм, не менее |
10 |
1 | ||
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 ОС, % |
±0,03 |
±0,03 |
±0,05 | |
|
При подключении датчиков с токовым выходом от 0 до 20 мА или от 4 до 20 мА | ||||
|
Класс точности1) |
0,05 | |||
|
Диапазон измерений силы постоянного тока, мА |
±20 | |||
|
Электрическое сопротивление постоянному току подключаемых датчиков, Ом |
5 | |||
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды на 10 ос, % |
±0,05 | |||
|
При подключении пьезоэлектрических датчиков с питанием постоянным током (IEPE) | ||||
|
Класс точности1) |
0,1 | |||
|
Диапазон измерений амплитудного значения напряжения переменного тока, В |
±8 | |||
|
Частотный диапазон измерения, Гц |
от 0,34 до 3000 | |||
|
Нелинейность, % от диапазона измерений, не более |
0,1 | |||
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений амплитудного значения напряжения переменного ток, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,1 |
|
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности | |
Таблица 6 - Основные метрологические характеристики усилителей модификаций МХ1609ТВ, МХ1609КВ (MX1609KB-R). в зависимости от типов подключаемых датчиков
|
Наименование характеристики |
Значение |
|
При подключении термопар типа К | |
|
Диапазон измерений температуры, °С |
от -100 до +1300 |
|
Входное электрическое сопротивление постоянному току, Ом, не более |
500 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,7 |
|
При подключении термопар типа T | |
|
Диапазон измерений температуры, °С |
от -100 до +400 |
|
Входное электрическое сопротивление постоянному току, Ом, не более |
500 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,7 |
Таблица 7 - Основные метрологические характеристики усилителей модификаций МХ403В в зависимости от типов подключаемых датчиков
|
Наименование характеристики |
Значение | ||
|
При подключении источников напряжения постоянного тока | |||
|
Класс точности1) |
0,05 | ||
|
Диапазон измерений напряжения постоянного тока (расширенный диапазон), В |
±1000 (±2000) |
±100 (±200) |
±10 (±20) |
|
Нелинейность, % от диапазона измерений, не более |
0,01 |
0,01 |
0,02 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,04 |
|
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности | |
Таблица 8 - Основные метрологические характеристики усилителей модификации МХ1615В (MX1615B-R), MX1616B в зависимости от типов подключаемых датчиков________________
|
Наименование характеристики |
Значение | ||
|
При подключении полумостовых и полномостовых тензодатчиков с питанием переменным током | |||
|
Класс точности1) |
0,05 для полномостовых 0,1 для полумостовых | ||
|
Несущая частота, Гц |
1200±2 | ||
|
Напряжение питания переменного тока датчика, В |
1±0,05 |
2,5±0,125 |
5±0,25 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 1000 |
от 300 до 1000 |
от 300 до 1000 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±20 |
±8 |
±4 |
|
Частотный диапазон измерения, Гц |
от 0 до 400 | ||
|
Нелинейность, % от диапазона измерений, не более |
0,02 | ||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,05 | ||
|
При подключении полумостовых и полномостовыхе тензодатчиков с питанием постоянным током | |||
|
Класс точности1) |
0,1 | ||
|
Напряжение питания постоянного тока датчика, В |
1±0,05 |
2,5±0,125 |
5±0,25 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 10002) |
от 300 до 10002) |
от 300 до 10002) |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±20 |
±8 |
±4 |
|
Частотный диапазон измерения, Гц |
от 0 до 3900 | ||
|
Нелинейность, % от диапазона измерений, не более |
0,02 | ||
|
Наименование характеристики |
Значение | |||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 ОС, % |
±0,05 | |||
|
При подключении тензодатчиков с 1/4 -мостовой схемой (4- или 3-проводной) с питанием переменным током | ||||
|
Класс точности1) |
0,1 | |||
|
Несущая частота, Гц |
200±2 | |||
|
Напряжение питания переменного тока датчика, В |
0,5±0,0 25 |
1±0,05 |
2,5±0,125 |
5±0,25 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±40 |
±20 |
±8 |
±4 |
|
Частотный диапазон измерения, Гц |
от 0 до 400 | |||
|
Нелинейность, % от диапазона измерений, не более |
0,05 | |||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 ОС, % |
±0,1 | |||
|
При подключении тензодатчиков с 1/4 -мостовой схемой (4- или 3-проводной) с питанием постоянным током | ||||
|
Класс точности1) |
0,1 | |||
|
Напряжение питания постоянного тока датчика, В |
0,5±0,0 25 |
1±0,05 |
2,5±0,125 |
5±0,25 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±40 |
±20 |
±8 |
±4 |
|
Частотный диапазон измерения, Гц |
от 0 до 3900 | |||
|
Нелинейность, % от диапазона измерений, не более |
0,05 | |||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 ос, % |
±0,05 | |||
|
При подключении потенциометрических датчиков | ||||
|
Класс точности1) |
0,1 | |||
|
Напряжение питания датчиков, В |
1±0,05 | |||
|
Диапазон электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 100 до 50000 | |||
|
Диапазон измерений коэффициента преобразований, мВ/В |
±500 | |||
|
Частотный диапазон измерения, Гц |
от 0 до 3900 | |||
|
Наименование характеристики |
Значение |
|
Нелинейность, % от диапазона измерений, не более |
0,05 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 ОС, % |
±0,1 |
|
При подключении источников напряжения постоянного тока 10 В | |
|
Класс точности1) |
0,05 |
|
Диапазон измерений напряжения постоянного тока, В |
±15 (дифференциальный) |
|
Электрическое сопротивление постоянному току подключаемых датчиков, Ом, не более |
500 |
|
Нелинейность, % от диапазона измерений, не более |
0,02 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 ОС % |
±0,05 |
|
При подключении датчиков с выходом по электрическому сопротивлению постоянного тока | |
|
Класс точности1) |
0,1 |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0 до 10002) |
|
Нелинейность, % от диапазона измерений, не более |
0,05 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений электрического сопротивления постоянному току, вызванной изменением температуры окружающей среды на 10 ос, % от измеренного значения |
±0,1 |
|
При подключении термометров сопротивления Pt 100 | |
|
Класс точности1) |
0,1 |
|
Диапазон измерений температуры, ос |
от -200 до +848 |
|
Нелинейность, ОС не более |
±0,3 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений температуры, вызванной изменением температуры окружающей среды на 10 ОС % от измеренного значения |
±0,5 |
|
Наименование характеристики |
Значение |
|
Примечания 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности; 2) - измерительный диапазон модулируется до 5 кОм, в этом случае класс точности равен 2 | |
Таблица 9 - Основные метрологические характеристики усилителей модификаций МХ809В в зависимости от типов подключаемых датчиков
|
Наименование характеристики |
Значение |
|
При подключении термопар | |
|
Диапазон измерений температуры, °С: для термопар типа К для термопар типа J для термопар типа S для термопар типа T для термопар типа R для термопар типа E для термопар типа N для термопар типа B для термопар типа С |
от -100 до +1300 от -200 до +1200 от -50 до +1768 от -270 до +400 от -50 до +1768 от -200 до +900 от -270 до +1300 от +100 до +1820 от 0 до +2300 |
|
Пределы допускаемой абсолютной погрешности измерений температуры,°С: для термопар типов К, J, T, E, N, С для термопар типов R, S для термопар типа B |
±1 ±4 ±15 |
|
При подключении источников напряжения ±5 В | |
|
Класс точности1) |
0,02 |
|
Диапазон измерений напряжения постоянного тока, В |
±5 |
|
Внутреннее электрическое сопротивление постоянному току источника напряжения, Ом, не более |
500 |
|
Нелинейность, % от диапазона измерений, не более |
0,02 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,02 |
|
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности | |
Таблица 10 - Основные метрологические характеристики усилителей модификации МХ430В
в зависимости от типов подключаемых датчиков
|
Наименование характеристики |
Значение | |||
|
При подключении полномостовых тензодатчиков с питанием переменным током | ||||
|
Класс точности1) |
0,01 | |||
|
Несущая частота, Гц |
600±1,5 | |||
|
Напряжение питания переменного тока датчика, В |
2,5±0,125 |
5±0,25 | ||
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 75 до 5000 |
от 150 до 5000 | ||
|
Диапазон измерений коэффициента преобразований, мВ/В |
±2,5 ±5 | |||
|
Частотный диапазон измерения, Гц |
от 0 до 200 | |||
|
Нелинейность, % от диапазона измерений, не более |
0,0025 | |||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,005 | |||
|
При подключении полномостовых тензодатчиков с питанием постоянным током | ||||
|
Класс точности1) |
0,01 | |||
|
Напряжение питания постоянного тока датчика, В |
2,5±0,125 |
5±0,25 |
10±0,5 | |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 75 до 5000 |
от 150 до 5000 |
от 300 до 5000 | |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±2,5 ±5 | |||
|
Частотный диапазон измерения, Гц |
от 0 до 6000 | |||
|
Нелинейность, % от диапазона измерений, не более |
0,0025 | |||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,01 | |||
|
При подключении аналоговых выходов при напряжении ±10 В | ||||
|
Класс точности1) |
0,05 | |||
|
Диапазон измерений напряжения постоянного тока, В |
±10 | |||
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,05 |
|
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности | |
Таблица 11 - Основные метрологические характеристики усилителей модификации МХ238В в зависимости от типов подключаемых датчиков
|
Наименование характеристики |
Значение | |
|
При подключении полномостовых тензодатчиков с питанием переменным током | ||
|
Класс точности1) |
0,0025 | |
|
Несущая частота, Гц |
225±0,5 | |
|
Напряжение питания переменного тока датчика, В |
2,5±0,125 |
5±0,25 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 75 до 5000 |
от 150 до 5000 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±2,5 ±5 | |
|
Частотный диапазон измерения, Гц |
от 0 до 50 | |
|
Нелинейность, % от диапазона измерений, не более |
0,002 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,001 | |
|
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности | ||
Таблица 12 - Основные метрологические характеристики усилителей модификации
MX411B-R в зависимости от типов подключаемых датчиков____________________________
|
Наименование характеристики |
Значение | ||
|
При подключении полумостовых и полномостовых тензодатчиков с питанием переменным током | |||
|
Класс точности1) |
0,05 | ||
|
Несущая частота, Гц |
4800±2 | ||
|
Напряжение питания переменного тока датчика, В |
1±0,05 |
2,5±0,125 |
5±0,25 |
|
Наименование характеристики |
Значение | ||||||
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 1000 |
от 110 до 1000 |
от 300 до 1000 | ||||
|
Диапазон измерений коэффициента преобразований, мВ/В |
±20 |
±8 |
±4 | ||||
|
Частотный диапазон измерения, Гц |
от 0 до 1600 | ||||||
|
Нелинейность, % от диапазона измерений, не более |
0,02 | ||||||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,05 | ||||||
|
При подключении полумостовыех и полномостовых тензодатчиков с питанием постоянным током | |||||||
|
Класс точности1) |
0, |
05 | |||||
|
Напряжение питания постоянного тока датчика, В |
1±0,08 |
2,5±0,2 |
5±0,4 |
7,5±0,6 | |||
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 5000 |
от 110 до 5000 |
от 110 до 5000 |
от 300 до 5000 | |||
|
Диапазон измерений коэффициента преобразований, мВ/В |
±20 |
±10 |
±4 |
±4 | |||
|
Частотный диапазон измерения, Гц |
от 0 до 40000 от 0 до 80000 (для 2 канального режима) | ||||||
|
Нелинейность, % от диапазона измерений, не более |
0,02 | ||||||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,05 | ||||||
|
При подключении полумостовыхи полномостовых индуктивных тензодатчиков с питанием переменным током | |||||||
|
Класс точности |
0,05 | ||||||
|
Несущая частота, Гц |
4800±2 | ||||||
|
Напряжение питания переменного тока датчика, В |
1±0,08 |
2,5±0,2 | |||||
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 1000 |
от 110 до 1000 | |||||
|
Диапазон измерений коэффициента преобразований, мВ/В |
±250 |
±100 | |||||
|
Частотный диапазон измерения, Гц |
от 0 до |
L600 | |||||
|
Наименование характеристики |
Значение | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований й, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,05 | |
|
При подключении полумостовых и полномостовых пьезорезистивных тензодатчиков с питанием постоянным током | ||
|
Класс точности |
0,05 | |
|
Напряжение питания постоянного тока датчика, В |
2,5±0,125 |
5±0,25 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 110 до 5000 |
от 110 до 5000 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±100 |
±50 |
|
Частотный диапазон измерения, Гц |
от 0 до 40000 от 0 до 80000 (для 2 канального режима) | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,05 | |
|
При подключении источников напряжения постоянного тока, 10 В | ||
|
Класс точности |
0,03 | |
|
Диапазон измерений напряжения постоянного тока, В |
±10 | |
|
Внутреннее электрическое сопротивление постоянному току подключенного источника напряжения, кОм, не более |
5 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,03 | |
|
Наименование характеристики |
Значение |
|
При подключении датчиков с токовым выходом от 0 до 20 мА | |
|
Класс точности |
0,03 |
|
Диапазон измерений силы постоянного тока, мА |
±20 |
|
Электрическое сопротивление постоянному току подключаемых датчиков, Ом |
50 |
|
Нелинейность, % от диапазона измерений, не более |
0,02 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,03 |
|
При подключении пьезоэлектрических датчики с питанием постоянным током (IEPE, ICP) | |
|
Класс точности |
0,1 |
|
Диапазон измерений амплитудного значения напряжения переменного тока, В |
±2 ±10 |
|
Частотный диапазон измерения, Гц |
от 0 до 40000 от 0 до 80000 (для 2 канального режима) |
|
Нелинейность, % от диапазона измерений, не более |
0,1 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений амплитудного значения напряжения переменного тока, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,03 |
|
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности | |
Таблица 13 - Основные технические характеристики усилителей и модулей специального назначения
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В: - номинальное |
24 |
|
- рабочее |
от 10 до 30 |
|
Габаритные размеры (высотахширинахглубина), мм, не более, для модификации: - МХ84ОВ, MX440B, MX430B, MX238B с элементом защиты |
52,5x200x121 |
|
- МХ84ОВ, MX440B, MX430B, MX238B без элемента защиты |
44x174x116,5 |
|
- MX84OB-R, MX1615B-R, MX471B-R, MX460B-R, MX411B-R, MX1601B-R, MX1609KB-R |
80x205x140 |
|
- MX410B, MX460B, MX1601B, MX1615B, MX1616B, MX471B, MX878B, MX879B, MX1609TB, MX1609KB с защитой корпуса |
52,5x200x122 |
|
- MX410B, MX460B, MX1601B, MX1615B, MX1616B, MX471B, MX878B, MX879B, MX1609TB, MX1609KB без защиты корпуса |
44x174x119 |
|
- MX403B с защитой корпуса |
52,5x200x124 |
|
- MX403B без защиты корпуса |
44x174x124 |
|
- MX809B (с защитным корпусом) |
53x200x128 |
|
- MX809B (без защитного корпуса) |
44x174x119 |
|
- CX22B - с защитным кейсом |
53x200x128 |
|
- без защитного кейса |
44x174x119 |
|
- CX27B - с защитой корпуса |
52,5x200x122 |
|
- без защиты корпуса |
44x174x119 |
|
- CX22B-R, CX23-R, EX23-R |
80x205x140 |
|
Масса, кг, не более, для модификации: - МХ840В, MX1601B, MX1615B, MX1616B, MX879B |
0,98 |
|
- MX840B-R, MX1601B-R, MX1615B-R, MX1609KB-R, CX23-R |
2,10 |
|
- MX440B, MX460B, MX430B, MX471B, MX238B |
0,85 |
|
- MX410B |
0,99 |
|
- MX403B, MX809B |
1,00 |
|
- MX471B-R |
1,85 |
|
- MX878B |
0,88 |
|
- MX1609TB, MX1609KB |
0,90 |
|
- MX411B-R, MX460B-R |
1,90 |
|
- CX22B |
1,10 |
|
- CX22B-R |
2 |
|
- CX27B |
1,20 |
|
- EX23-R |
2,375 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений: - температура окружающей среды, °С, для модификаций: - МХ840В, MX440B, MX410B, MX403B, MX460B, MX1601B, MX1615B, MX1616B, MX809B, MX430B, MX238B, MX471B, MX878B, MX879B, MX1609TB, MX1609KB, CX22B, CX27B - MX1601B-R, MX1615B-R, MX471B-R, MX1609KB-R, MX840B-R, MX411B-R, MX460B-R, CX22B-R, CX23-R, EX23-R - относительная влажность при температуре +31 °C, % - МХ840В, MX440B, MX410B, MX460B, MX1601B, MX1615B, MX430B, MX238B, MX471B, MX878B, MX879B, MX1609TB, MX1609KB, MX1616B, CX27B - MX403B, MX809B, CX22B - MX460B-R, MX1601B-R, MX1615B-R, MX471B-R, MX1609KB-R, MX840B-R, MX411B-R, CX22B-R, CX-23R, EX23-R |
от -20 до +65 от -40 до +80 от 5 до 95 до 80(линейно уменьшается до 50 % при температуре +40 °C) от 5 до 100 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на лицевую панель корпуса усилителей методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность усилителей представлена в таблице 14.
Таблица 14 - Комплектность усилителей измерительных серии QuantumX и SomatXR
|
Наименование |
Количество |
|
Усилитель измерительный серии QuantumX и SomatXR |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки ИЦРМ-МП-191-17 |
1 экз. |
Сведения о методах измеренийНормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Техническая документация изготовителя.
Смотрите также
