Термопреобразователи с унифицированным выходным сигналом ТСМУ, ТСПУ, ТХАУ, ТСМУ-Ех, ТСПУ-Ех, ТХАУ-Ех
| Номер в ГРСИ РФ: | 73018-18 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО "Челябинский завод "Теплоприбор", г.Челябинск |
Термопреобразователи с унифицированным выходным сигналом ТСМУ, ТСПУ, ТХАУ, ТСМУ-Ех, ТСПУ-Ех, ТХАУ-Ех (далее по тексту - датчики) предназначены для непрерывных измерений и преобразования температуры жидких, газообразных и сыпучих сред в пропорциональный токовый выходной сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73018-18 |
| Действует | по 07.11.2028 |
| Наименование | Термопреобразователи с унифицированным выходным сигналом |
| Модель | ТСМУ, ТСПУ, ТХАУ, ТСМУ-Ех, ТСПУ-Ех, ТХАУ-Ех |
| Модификации |
ТСМУ-, ТСПУ-, ТХАУ - Х1Х2Х3Х4-Ех, где: Х1 - пределы допускаемой основной приведенной погрешности Х2 - выходной сигнал Х3 - конструктивное исполнение корпуса Х4 - конструктивное исполнение термозонда Ех - взрывозащищенное исполнение (Ех(d) или Ех(i)) |
| Приказы |
№602 от
30.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 421e7082-ca98-4e7a-f839-e0e458785ac8 |
Производитель / Заявитель
ООО «ЧТП», РОССИЯ, 454047, Челябинская обл., г.о. Челябинский, г. Челябинск, ул. Павелецкая 2-я, д. 36
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
для ТХАУ, ТХАУ-Ех
4 года
для ТСПУ, ТСПУ-Ех с верхним пределом диапазона измерений св. +300 °C и для ТСМУ, ТСМУ-Ех
5 лет
|
| Зарегистрировано поверок |
12326
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12281 (100%) |
| Неуспешных поверок (СИ непригодно) | 45 (0 %) |
| Актуальность информации | 21.04.2026 |
Поверители
Скачать
|
73018-18: Описание типа
2023-73018-18.pdf
Файл устарел
|
Скачать | 286.6 КБ | |
|
73018-18: Методика поверки
2022-mp73018-18.pdf
Файл устарел
|
Скачать | 561.2 КБ | |
|
73018-18: Описание типа
2023-73018-18-1.pdf
|
Скачать | 286.6 КБ | |
|
73018-18: Описание типа
2026-73018-18.pdf
|
Скачать | 371.4 КБ | |
|
73018-18: Методика поверки
2022-mp73018-18-1.pdf
|
Скачать | 561.2 КБ |
Описание типа
Назначение
Термопреобразователи с унифицированным выходным сигналом ТСМУ, ТСПУ, ТХАУ, ТСМУ-Ех, ТСПУ-Ех, ТХАУ-Ех (далее по тексту - датчики) предназначены для непрерывных измерений и преобразования температуры жидких, газообразных и сыпучих сред в пропорциональный токовый выходной сигнал.
Описание
Принцип действия датчиков основан на явлении изменения сопротивления медного или платинового чувствительного элемента (для ТСМУ и ТСПУ) или термо-ЭДС, возникающее на термоэлектрическом чувствительном элементе (ТХАУ), в аналоговый выходной сигнал постоянного тока в диапазоне от 0 до 5 мА или от 4 до 20 мА по ГОСТ 26.011-80.
Конструктивно датчик состоит из измерительного преобразователя, встроенного в корпус, и термозонда, в герметичном корпусе которого размещен чувствительный элемент. Термозонд заполнен мелкозернистым порошком из Al2O3 и залит компаундом К-400.
Датчики имеют следующие типы чувствительных элементов:
- для ТСМУ, ТСМУ-Ех - элемент резистивного типа медный с НСХ типа «100М» по ГОСТ 6651-2009;
- для ТСПУ, ТСПУ-Ех - элемент резистивного типа платиновый с НСХ типа «Pt100» или «100П» по ГОСТ 6651-2009;
- для ТХАУ, ТХАУ-Ех - термопара с НСХ типа «К» по ГОСТ Р 8.585-2001.
Датчики изготавливаются в общепромышленном (ТСМУ, ТСПУ, ТХАУ) и взрывозащищенном (ТСМУ-Ех, ТСПУ-Ех, ТХАУ-Ех) исполнениях.
Датчики ТСМУ-Ех, ТСПУ-Ех, ТХАУ-Ех имеют два исполнения:
- с видом взрывозащиты «искробезопасная цепь» (в дальнейшем ТСМУ-Ех(1), TCny-Ex(i), ТХАУ-Ех(1).
- с видом взрывозащиты «взрывобезопасная оболочка» (в дальнейшем TCMy-Ex(d), TCny-Ex(d), TXAy-Ex(d).
Расшифровка обозначения исполнения датчиков представлены в таблице 1.
Таблица 1
|
ТСМУ-, ТСПУ-, ТХАУ- | ||||||
|
Пределы допускаемой основной приведенной погрешности | ||||||
|
2 |
±0,25 % (ТСМУ, ТСМУ-Ex, ТСПУ, ТСПУ-Ex, ТХАУ, ТХАУ-Ех) | |||||
|
3 |
±0,5 % (ТСМУ, ТСМУ-Ex, ТСПУ, ТСПУ-Ex, ТХАУ, ТХАУ-Ех) | |||||
|
4 |
±1,0 % (ТХАУ, ТХАУ-Ех) | |||||
|
Выходной сигнал | ||||||
|
1 |
от 0 до 5 мА | |||||
|
2 |
от 4 до 20 мА | |||||
|
Конструктивное исполнение корпуса | ||||||
|
0 |
BOPLA | |||||
|
1 |
Корпус со штуцерным соединением | |||||
|
2 |
Корпус с разъёмом | |||||
|
3 |
Ex(d) | |||||
|
Конструктивное исполнение термозонда | ||||||
|
0 |
Установка в гнездо d=8 мм | |||||
|
1 |
Установка в гнездо d=10 мм | |||||
|
2 |
С передвижным штуцером d=10 мм | |||||
|
3 |
С передвижным штуцером и утонением d=8 мм | |||||
|
4 |
С неподвижным штуцером d=8 мм | |||||
|
5 |
Диаметр d=6 мм и В.0 d=8 мм | |||||
|
6 |
Фланцевое крепление | |||||
|
7 |
С неподвижным штуцером и утонением d=6 мм | |||||
|
8 |
С передвижным штуцером d=8 мм | |||||
|
9 |
С передвижным штуцером и утонением d=6 мм | |||||
|
Взрывозащищенное исполнение | ||||||
|
- Ex (Ех^) или Ех(1)) |
при наличии | |||||
Общий вид датчиков представлен на рисунках 1 и 2.

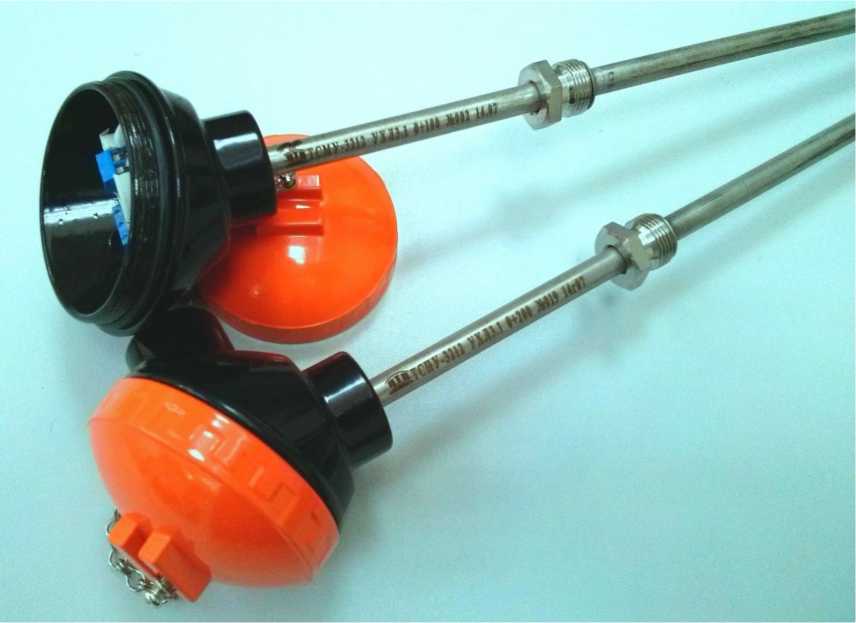

Рисунок 1 - Датчики ТСМУ, ТСПУ, ТХАУ и ТСМУ-Ех(1), ТСПУ-Ех(1), TXAy-Ex(i)

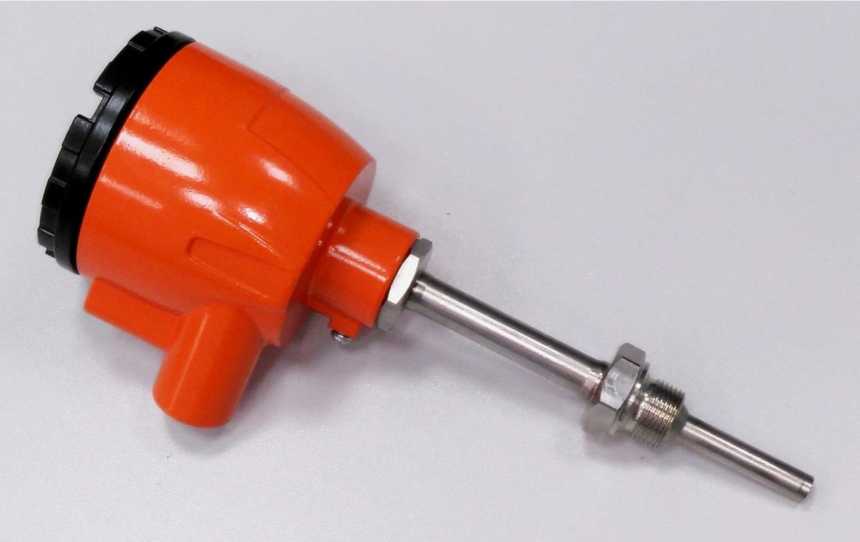

Рисунок 2 - Датчики TCMy-Ex(d), TCny-Ex(d), TXAy-Ex(d)

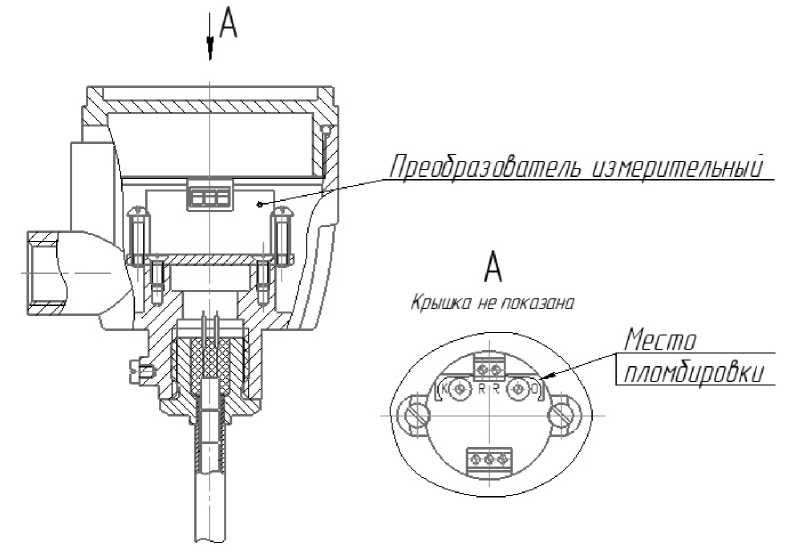

Пример схемы пломбировки от несанкционированного доступа приведён на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Ограничение доступа к измерительному преобразователю датчиков в целях предотвращения несанкционированной настройки обеспечивается путём пломбировки измерительного преобразователя, расположенного в головке датчика, гарантийной наклейкой.
Технические характеристики
Основные метрологические характеристики приведены в таблицах 2 и 3.
Таблица 2
|
Условное обозначение датчика |
Условное обозначение НСХ чувствительного элемента датчика |
Диапазон измерений температуры, °С* |
Диапазон изменения выходного сигнала, мА |
Пределы допускаемой основной приведенной погрешности (у), % от диапазона измерений |
|
ТСМУ, ТСМУ-Ех(ф |
100М |
от -50 до +50; от -50 до +100; от -50 до +150; от -50 до +180; от -30 до +120; от 0 до +50; от 0 до +100; от 0 до +150; от 0 до +180; от +50 до +150 |
от 0 до 5; от 4 до 20 |
±0,25**; ±0,5 |
|
ТСМУ-Ех(1) |
от 4 до 20 |
|
Условное обозначение датчика |
Условное обозначение НСХ чувствительного элемента датчика |
Диапазон измерений температуры, °С* |
Диапазон изменения выходного сигнала, мА |
Пределы допускаемой основной приведенной погрешности (у), % от диапазона измерений |
|
ТСПУ, ТСПУ-Ех(ф |
100П Pt100 |
от -50 до +50; от -50 до +100; от -50 до +150; от -50 до +200; от -50 до +300; от -50 до +400; от -30 до +120; от 0 до +50; от 0 до +100; от 0 до +150; от 0 до +180; от 0 до +200; от 0 до +250; от 0 до +300; от 0 до +400; от 0 до +500; от 0 до +600 |
от 0 до 5; от 4 до 20 |
±0,25**; ±0,5 |
|
ТСПУ-Ех(1) |
от 4 до 20 | |||
|
ТХАУ, ТХАУ-Ех(ф |
К |
от 0 до +400; от 0 до +500; от 0 до +600; от 0 до +800; от 0 до +900; от +400 до +900; от 0 до +1000; от -50 до +900 |
от 0 до 5; от 4 до 20 |
±0,25**; ±0,5; ±1,0 |
|
ТХАУ-Ех(1) |
от 4 до 20 |
Примечания:
1 * - допускается изготовление датчиков с другими диапазонами измерений, входящими в указанные в таблице 2. При этом минимальная разность верхнего и нижнего предела диапазона измерений:
- не менее 50 °С для ТСМУ, TCMy-Ex(d), TCMy-Ex(i), ТСПУ, TCny-Ex(d), TCny-Ex(i);
- не менее 300 °С для ТХАУ, ТХАУ-Ех(ф, TXAy-Ex(i).
2 ** - для датчиков с длиной погружаемой части не менее 120 мм и исключая диапазоны измерений от -50 до +50 °С и от 0 до +50 °С.
Таблица 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности датчиков, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур и выраженные в процентах от диапазона изменения выходного сигнала на каждые 10 °С при температуре от +18 до +28 °С, % от диапазона измерений: - при у = ±1,0 - при у = ±0,5; ±0,25 |
±0,5 ±0,25 |
|
Зависимость выходного сигнала от температуры: - для ТСМУ, ТСПУ, ТСМУ-Ех, ТСПУ-Ех - для ТХАУ, ТХАУ-Ех |
линейная нелинейная |
Технические характеристики приведены в таблице 4.
Таблица 4
|
Наименование характеристики |
Значение |
|
Напряжение питания, В: - для ТСМУ, ТСПУ, ТХАУ и ТСМУ-Ех(а), ТСПУ-Ех(ё), ТХАУ-Ех(ф - для ТСМУ-Ех(1), ТСПУ-Ех(1), ТХАУ-Ех(1) |
от 18 до 36 24 |
|
Потребляемая мощность, не более, В •А: - для ТСМУ, ТСПУ, ТХАУ и ТСМУ-Ех(а), ТСПУ-Ех(ё), ТХАУ-Ех(ф - для ТСМУ-Ех(1), ТСПУ-Ех(1), ТХАУ-Ех(1) |
0,8 0,5 |
|
Длина монтажной части, мм |
от 80 до 3150 |
|
Масса, кг |
от 0,24 до 1,80 |
|
Средняя наработка до отказа, ч: - для ТСМУ, ТСМУ-Ех - для ТСПУ, ТСПУ-Ех с температурой применения от -50 до +300 °С - для ТСПУ, ТСПУ-Ех с температурой применения от -50 до +600 °С - для ТХАУ, ТХАУ-Ех |
50000 61000 50000 32000 |
|
Средний срок службы, не менее, лет |
12 |
|
Климатическое исполнение по ГОСТ 15150-2015, °С: - УХЛ 3.1 - У 1.1 |
от -45 до +70 от -50 до +85 |
|
Виброустойчивость и вибропрочность по ГОСТ Р 52931 |
F3 |
|
Степень защиты от воды и пыли по ГОСТ 14254-2015: - для ТСМУ, ТСПУ, ТХАУ и ТСМУ-Ех(1), ТСПУ-Ехф), ТХАУ-Ех(1) - для ТСМУ-Ех^), ТСПУ-Ех(ё), ТХАУ-Ех(ф |
IP66 IP68 |
|
Маркировка взрывозащиты: - для ТСМУ-Ех(ё), ТСПУ-Ех(ё), ТХАУ-Ех(ё) - для ТСМУ-Ех(1), ТСПУ-Ех^), ТХАУ-Ех(1) |
1ЕхёПСТ6 Х 0Ех1аПВТ5 X 1Ех1ЬПВТ5 X |
|
Примечания: 1. Электрическая изоляция между электрическими цепями и корпусом датчика выдерживает в течение 1 минуты напряжение 500 В переменного тока практически синусоидальной формы частотой от 45 до 65 Гц при температуре от +18 до +28 °С и относительной влажности от 30 до 80 %. 2. Электрическое сопротивление изоляции между электрическими цепями и корпусом датчика не менее 20 МОм при температуре от +18 до +28 °С и относительной влажности до 80 %. | |
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации и на табличку, наклеенную на корпус датчика.
Комплектность
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Датчик |
исполнение в соответствии с заказом |
1 шт. |
|
Паспорт |
2.821.158 ПС |
1 экз. |
|
Руководство по эксплуатации |
2.821.158 РЭ |
1 экз. (на партию, при поставке в один адрес) |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом.
Общие технические требования
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4211-104-00226253-2017 Термопреобразователи с унифицированным выходным сигналом ТСМУ, ТСПУ, ТХАУ, ТСМУ-Ех, ТСПУ-Ех, ТХАУ-Ех. Технические условия.
