Весы неавтоматического действия автомобильные VS

Назначение

Весы неавтоматического действия автомобильные VS (далее - весы) предназначены для определения массы различных грузов при статическом взвешивании.

Описание

Конструктивно весы состоят из грузоприемного устройства и электронного весоизмерительного устройства.

Грузоприемное устройство (далее - ГПУ) состоит из нескольких платформ (от 2 до 5), каждая из которых опирается на четыре весоизмерительных тензорезисторных датчика (далее -датчик). При этом соседние секции имеют две общие точки опоры (датчика). ГПУ выпускаются в нескольких исполнениях, отличающихся материалом платформы и рассчитанными на разные максимальные нагрузки.

Принцип действия весов основан на преобразовании деформации упругих элементов датчиков, возникающей под действием взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей индикатора.

Общий вид ГПУ весов представлен на рисунке 1.

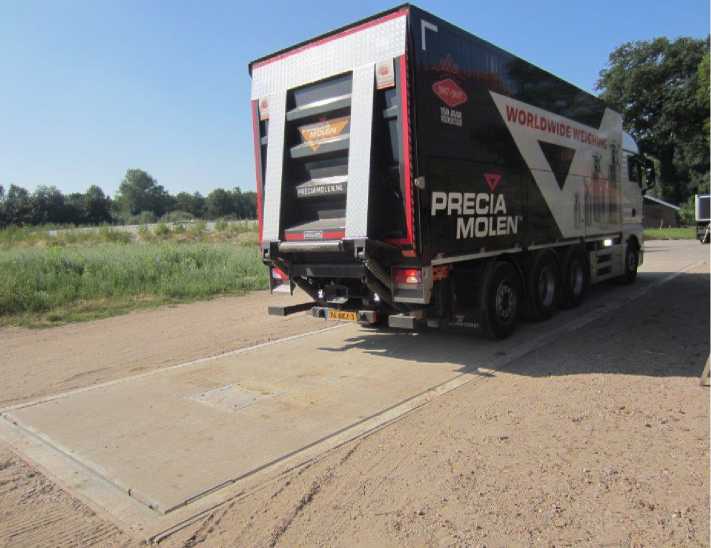

Рисунок 1 — Общий вид ГПУ весов

В весах используются датчики весоизмерительные тензорезисторные CDL, изготовитель - фирма «PRECIA SA», Франция (регистрационный номер в Федеральном информационном фонде 71534-18); в качестве индикаторов используются приборы весоизмерительные i20, i30, i35, i40, I200, I300, I400 (I410), I700, модификации i30, i35, I200, I400 (I410), изготовители -фирма «PRECIA SA», Франция, и фирма «PRECIA-MOLEN», Нидерланды (регистрационный номер в Федеральном информационном фонде 58867-14).

Сигнальные кабели датчиков напрямую подключаются к весоизмерительному прибору (индикатор по ГОСТ OIML R 76-1-2011), который представляет результаты взвешивания в единицах массы. Общий вид индикаторов представлен на рисунке 2.

i 30

i 35

I 200 M

I 200 B

I 200 M S

I 200 B-S

I 400 D, I 400 D-M

I 400 D-S, I 400 D-MS

I 410 D-NS

I 410 D-QT

Рисунок 2 — Общий вид индикаторов

I 410 D-Q

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство первоначальной установки нуля (T.2.7.2.4);

- устройство слежения за нулем (T.2.7.3);

- устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

- полуавтоматическое устройство установки нуля (T.2.7.2.2);

- устройство установки по уровню (Т.2.7.1);

- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1).

Модификации весов отличаются материалом, габаритными размерами и вариантом монтажа ГПУ, исполнением индикатора, максимальной нагрузкой (Мах), значением поверочного интервала и имеют обозначение вида:

V S XXX - YY(/P) - LL.WW - MAX.D - CDL - IIII - VN, где:

XXX - обозначение модификации весов

• 110;

• 125;

• 200;

• 600;

• 9125 (ROC);

• 9200 (TSE);

• 9950 (7-ELEM);

• 9985 (C85);

YY(P) - материал платформы весов и вариант монтажа ГПУ весов:

• С     - материал - бетон, монтаж - на поверхности;

• С/Р   - материал - бетон, монтаж - в приямок;

• CS    - материал - сталь и бетон, монтаж - на поверхности;

• CS/Р  - материал - сталь и бетон, монтаж - в приямок;

• S     - материал - сталь, монтаж - на поверхности;

• S/Р   - материал - сталь, монтаж - в приямок;

LL - длина грузоприемной платформы;

WW - ширина грузоприемной платформы;

MAX - максимальная нагрузка (Max) весов (т);

D     - поверочный интервал (е) весов (кг);

CDL - тип используемых весоизмерительных тензорезисторных датчиков;

IIII   - модель весоизмерительного прибора;

VN   - индекс исполнения весов.

Обозначение класса точности, значения Max, Min, e, диапазона уравновешивания тары,

указываются на маркировочной табличке весов.

PRECIAMOLEN

Мак Min e =

60000 kg

1000 kg

20 kg

WB/SOl 19300/- 2018

VS200-CS-18.3-60.20-CDL30-I35-1.0

PRECIA SA FRANCE

Знак поверки в виде наклейки наносится на лицевую панель прибора весоизмерительного. Примеры схем пломбировки от несанкционированного доступа клемм подсоединений сигнальных кабелей датчиков, расположенных внутри корпуса индикатора

приведены на рисунках 3 — 5.

пломбировка корпуса разрушаемыми наклейками

пломбировка винта крепления крышки мастичной пломбой

свинцовой пломбой

пломбировка

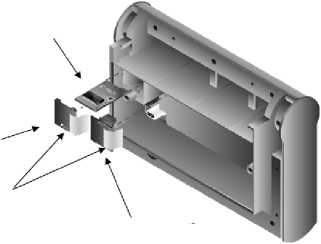

Рисунок 3 — Схема пломбировки приборов весоизмерительных i 30, i 35

DSD

доступ к DSD

разрушаемые наклейки

доступ к ПЗУ

Пломбировка запоминающих устройств

мастичная пломба

блокирующий кожух

Пломбировка разъема датчика

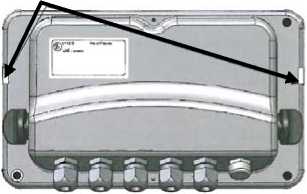

Рисунок 4 — Схема приборов весоизмерительных I 200

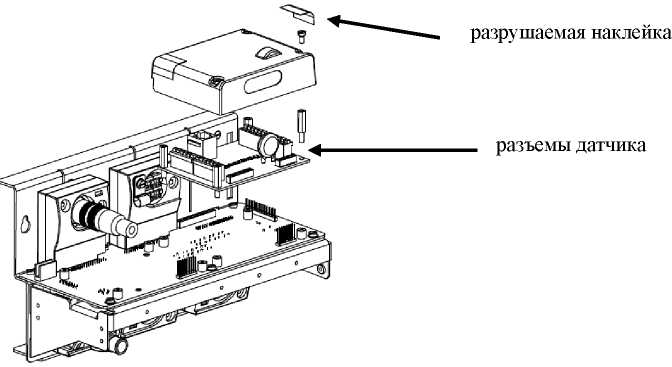

Рисунок 5 — Схема пломбировки приборов весоизмерительных I 400

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным, хранится в ПЗУ весов.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

При изменении метрологически значимых параметров юстировки и настройки в журнале событий формируется контрольное число, которое также указывается на маркировочной табличке прибора весоизмерительного. Контрольное число доступно для просмотра на дисплее прибора весоизмерительного при нажатии соответствующей клавиши (зависит от исполнения прибора). Несовпадение контрольного числа, хранимого в энергонезависимом запоминающем устройстве прибора и значения контрольного числа, указанного на маркировочной табличке свидетельствует об изменении метрологически значимых параметров юстировки и настройки.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1. Идентификационные данные ПО доступны и отображаются:

- кратковременно при включении весов в приборах i 30, i 35, I 200;

- постоянно в верхней части дисплея при работе весов в приборах I 400.

Таблица 1 — Идентификационные данные программного обеспечения

Технические характеристики

Основные метрологические характеристики весов (класс точности по ГОСТ OIML R 76-1-2011, максимальная нагрузка (Max), поверочный интервал e, действительная цена деления шкалы d, число поверочных интервалов (n), диапазон уравновешивания тары) приведены в таблицах 2 и 3, а основные технические характеристики - в таблице 4.

Таблица 2 - Основные метрологические характеристики весов модификаций VS200, VS110, VS125

Таблица 3 - Основные метрологические характеристики весов модификаций 9125 (ROC), 9200 (TSE), 9950 (7-ELEM), 9985 (C85), VS600

Таблица 4 - Основные технические характеристики весов

Знак утверждения типа

типа наносится на маркировочную табличку, расположенную на корпусе весов, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки).

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе «Программное обеспечение» руководства по эксплуатации.

Основные средства поверки:

- рабочие эталоны 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири класса точности М1-2 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на переднюю панель индикатора весов.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы

Техническая документация изготовителя
