73086-18: LNGmass Преобразователи расхода массовые - Производители, поставщики и поверители

Преобразователи расхода массовые LNGmass

Номер в ГРСИ РФ: 73086-18
Производитель / заявитель: Фирма "Endress+Hauser GmbH + Co. KG", Германия
Скачать
73086-18: Описание типа СИ Скачать 139.4 КБ
73086-18: Методика поверки МП 208-065-2018 Скачать 7.9 MБ
Нет данных о поставщике
Преобразователи расхода массовые LNGmass поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи расхода массовые LNGmass (далее преобразователи) предназначены для измерения массы (объема) и массового (объемного) расхода сжиженного природного газа.

Информация по Госреестру

Основные данные
Номер по Госреестру 73086-18
Наименование Преобразователи расхода массовые
Модель LNGmass
Страна-производитель ШВЕЙЦАРИЯ
Срок свидетельства (Или заводской номер) 21.11.2023
Производитель / Заявитель

Фирма "Endress+Hauser Flowtec AG", Швейцария

ШВЕЙЦАРИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 4
Найдено поверителей 1
Успешных поверок (СИ пригодно) 4 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

73086-18: Описание типа СИ Скачать 139.4 КБ
73086-18: Методика поверки МП 208-065-2018 Скачать 7.9 MБ

Описание типа

Назначение

Преобразователи расхода массовые LNGmass (далее преобразователи) предназначены для измерения массы (объема) и массового (объемного) расхода сжиженного природного газа.

Описание

Принцип измерения массового расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Принцип измерения плотности основан на измерении резонансной частоты колебания трубок первичного преобразователя. Объемный расход и объем, определяются на базе измеренных значений массового расхода, массы и плотности рабочей среды.

Преобразователь состоит из первичного преобразователя расхода (датчика) в виде двух изогнутых измерительных трубок и электронного преобразователя (ЭП), смонтированных компактно в герметичном корпусе. Обслуживание, настройка, диагностика преобразователя возможна с полевого коммуникатора, персонального компьютера, планшета, мобильного телефона или контроллера.

Электронный преобразователь обрабатывает первичные сигналы датчика и осуществляет следующие функции:

- вычисление массового расхода и массы сжиженного природного газа;

- вычисление плотности сжиженного природного газа;

- вычисление объёмного расхода и объёма сжиженного природного газа;

- самодиагностику неисправностей и их индикацию;

- передачу измерительной информации в цифровом виде на персональный компьютер, контроллер, удаленное устройство индикации.

Преобразователь может иметь взрывозащищенное исполнение.

Для обслуживания, настройки и диагностики преобразователя с персонального компьютера через с помощью переносного HART-модема FXA-291 могут использоваться сервисные программы FieldCare, DeviceCare, поставляемые в комплекте; системы управления производственным процессом по протоколу Modbus RS485.

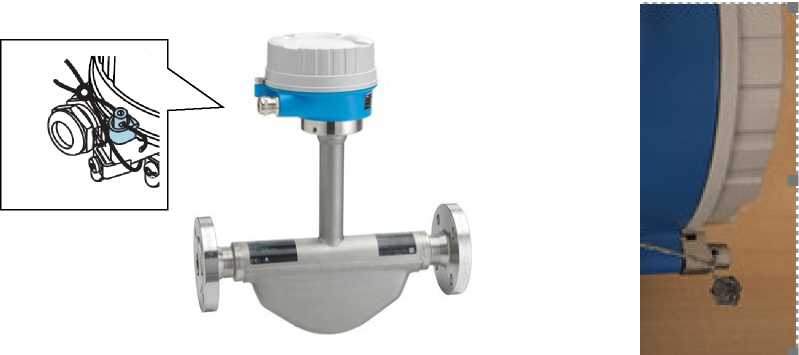

Внешний вид преобразователя и схема пломбирования приведены на рисунке 1.

Рисунок 1 - Общий вид преобразователя расхода массового LNGmass и схема пломбирования

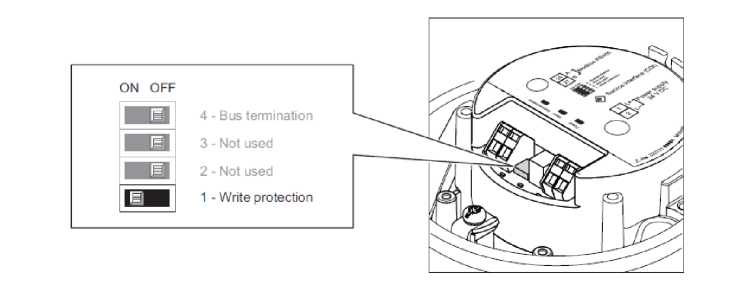

Для применения преобразователей в учетно-расчетных операциях конструктивно предусмотрено блокирование параметров настройки в соответствии с областью применения посредством установки DIP переключателя (переключателей) в соответствующее положение и пломбирование корпуса электронного преобразователя пломбами надзорного органа (см. Рисунки 1 и 2).

A00L7954

Рисунок 2 - DIP переключатели

Программное обеспечение

Программное обеспечение (ПО) преобразователей состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (firmware) в виде Hex-File. Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен.

Наименование ПО имеет структуру X.Y.Z, где:

Х - идентификационный номер firmware;

Y - идентификационный номер текущей версии Software (от 00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики преобразователя.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SW-REV.AMP

Номер версии (идентификационный номер) ПО

не ниже V1.0y.zz

Цифровой идентификатор ПО

не отображается

В соответствии с Р 50.2.077-2014 программное обеспечение преобразователей защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты «Высокий».

Технические характеристики

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значение

Диаметр условного прохода, мм

8

15

25

Диапазон измерений массового и объемного расхода, т/ч (м3/ч)

от 0 до 2

от 0 до 6,5

от 0 до 18

Пределы допускаемой относительной погрешности измерений массового расхода и массы, %

±0,15

Пределы допускаемой относительной погрешности измерений объемного расхода и объема, %

±0,20

Диапазон изменений плотности, кг/м3

от 400 до 1100

Диапазон давления рабочей среды, МПа

от 0 до 10,0

Диапазон температуры рабочей среды, °С

от -200 до +125

Температура окружающего воздуха, °С

от -40 до +60

Монтажная длина (с фланцами), мм, не более

232

279

329

Масса, кг, не более

6

6

8

Выходной сигнал: - цифровой

Modbus RS485

Параметры электрического питания:

- напряжение питания постоянным током, В

- потребляемая мощность, Вт, не более

от 20 до 30 2,5

Температура транспортировки и хранения, °С

от -40 до +80

Средний срок службы, лет

20

Наработка на отказ, лет, не менее

66

Маркировка взрывозащиты

1Ex ia IIC T6...T1

Ga/Gb Ex ia IIC T6...T1 Ex tb IIIC T** Db

2Ex nA IIC T6...T1 Gc

2Ex nA IIC T5...T1 Gc

Знак утверждения типа

наносится на корпус преобразователя методом наклейки и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Кол.

Примечание

Преобразователь расхода массовый

LNGmass

1 шт.

В соответствии с заказом

Комплект принадлежностей

1 шт.

В соответствии с заказом

HART-модем

FXA-291

1 шт.

В соответствии с заказом

ПО на компакт-диске

FieldCare

1 шт.

В соответствии с заказом

ПО на компакт-диске

DeviceCare

1 шт.

В соответствии с заказом

Руководство по эксплуатации

1 экз.

Для соответствующего исполнения преобразователя

Паспорт

1 экз.

Методика поверки

1 экз.

На партию

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости»;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Техническая документация фирмы-изготовителя.
