Преобразователи измерительные для термопар и термопреобразователей сопротивления ТТ
| Номер в ГРСИ РФ: | 73112-18 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО "Теплоприбор-Сенсор", г.Челябинск |
Преобразователи измерительные для термопар и термопреобразователей сопротивления ТТ (далее по тексту - преобразователи) предназначены для преобразования аналоговых сигналов от термопар и термопреобразователей сопротивления, а также сигналов напряжения постоянного электрического тока, в сигналы силы постоянного электрического тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73112-18 |
| Наименование | Преобразователи измерительные для термопар и термопреобразователей сопротивления |
| Модель | ТТ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 21.11.2023 |
Производитель / Заявитель
ООО "Теплоприбор-Сенсор", г.Челябинск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 1510 |
| Найдено поверителей | 10 |
| Успешных поверок (СИ пригодно) | 1510 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 73112-18: Описание типа СИ | Скачать | 84.3 КБ | |
| 73112-18: Методика поверки МП 201-023-2018 | Скачать | 5.8 MБ |
Описание типа
Назначение
Преобразователи измерительные для термопар и термопреобразователей сопротивления ТТ (далее по тексту - преобразователи) предназначены для преобразования аналоговых сигналов от термопар и термопреобразователей сопротивления, а также сигналов напряжения постоянного электрического тока, в сигналы силы постоянного электрического тока .
Описание
Принцип действия преобразователей основан на преобразовании сигналов от термопар и термопреобразователей сопротивления, а также сигналов напряжения постоянного электрического тока, в унифицированный электрический выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА (либо от 20 до 4 мА). В зависимости от модификации преобразователя на выходной сигнал силы постоянного электрического тока может быть наложен цифровой сигнал по HART-протоколу.
Преобразователи выпускаются в двух модификациях: общепромышленное и взрывозащищенное. Преобразователи взрывозащищенного исполнения имеют маркировку согласно ГОСТ 31610.0-2014 « 0 Ex ia IIC T6/T5/T4 Ga».
Конструктивно преобразователи представляют собой печатную плату, устанавливаемую в защитный неметаллический корпус с герметизацией компаундом. Для внешних электрических соединений служат винтовые зажимы.
Преобразователи относятся к однофункциональным, одноканальным, невосстанавливаемым изделиям.

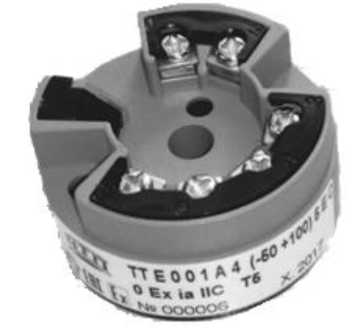

Фотография общего вида преобразователей приведена на рисунке 1.
Рисунок 1 - Общий вид преобразователей Пломбирование преобразователей не предусмотрено.
Программное обеспечение
Программное обеспечение преобразователей разделено на 2 части - встроенную и автономную.
Встроенная (полностью метрологическая значимая) часть ПО является фиксированной и может быть изменена только на заводе-изготовителе, при этом уровень защиты ПО от преднамеренного и непреднамеренного доступа «высокий» в соответствии с Р 50.2.077-2014.
Автономная часть ПО устанавливается на ПК и средствами HART-протокола выходной цепи преобразователей позволяет изменять конфигурацию преобразователей - выбирать тип входного сигнала, номинальную статическую характеристику преобразования (НСХ) первичного датчика, диапазон измерений и другие настройки, а также принимать различную диагностическую информацию о состоянии ИП. Уровень защиты метрологически незначимой автономной части программного обеспечения, позволяющей изменять конфигурацию ИП, от преднамеренного и непреднамеренного доступа «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные автономной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные автономной части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«TT-HART Firmware» |
|
Номер версии (идентификационный номер ПО) |
Версия ПО не ниже 1.0.1 |
|
Цифровой идентификатор ПО |
Не используется |
Технические характеристики
Таблица 2 - Метрологические характеристики преобразователей
|
Тип входного сигнала |
Максимальный диапазон измерений1 |
Минимальн ая разность верхнего и нижнего пределов диапазона измерений |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в пределах рабочих условий на каждые 10 ос от нормальной |
|
1 |
2 |
3 |
4 |
5 |
|
Сигналы от термопреобразователей сопротивления (в соответствии с ГОСТ 6651-2009) | ||||
|
Pt100 а=0,00385 °С-1 |
от -200 до +850 °С |
100 °С |
±0,0008-D (или 0,2 ОС, в зависимости от того, что больше) |
±0,0004-D (или 0,1 ос, в зависимости от того, что больше) |
|
50П а=0,00391 °С-1 | ||||
|
100П а=0,00391 °С-1 | ||||
|
50M а=0,00428 °С-1 |
от -180 до +200 °С |
40 °С |
±0,001<D (или 0,2 ос, в зависимости от того, что больше) |
±0,0005<D (или 0,1 ос, в зависимости от того, что больше) |
|
100M а=0,00428 °С-1 | ||||
|
Сигналы от термопар (в соответствии с ГОСТ Р 8.585-2001) | ||||
|
L |
от -200 до +800 °С |
50 °С |
±0,0008-D (или 0,5 ос, в зависимости от того, что больше) 2 |
±0,0004<D (или 0,25 ос, в зависимости от того, что больше) |
|
K |
от -250 до +1300 °С | |||
|
J |
от -40 до +900 °С | |||
|
Т |
от -200 до +400 °С | |||
|
N |
от -250 до +1300 °С |
50 °С |
±0,0008-D (или 1,0 ос, в зависимости от того, что больше) 2 |
±0,0004<D (или 0,5 ос, в зависимости от того, что больше) |
|
R |
от 0 до +1600 °С |
500 °С |
±0,0008-D (или 1,4 ос, в зависимости от того, что больше) 2 |
±0,0004<D (или 0,7 ос, в зависимости от того, что больше) |
|
S | ||||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
В |
от +600 до +1800 °С |
500 °С |
±0,00080 (или 2,0 °С, в зависимости от того, что больше) 2 |
±0,00040 (или 1,0 °С, в зависимости от того, что больше) |
|
Напряжение постоянного тока |
от -10 до +75 мВ |
5 мВ |
±0,00080 (или 20 мВ, в зависимости от того, что больше) |
±0,00040 (или 10 мВ, в зависимости от того, что больше) |
|
Примечания 1 Допускается изготовление преобразователей с другими диапазонами измерений, входящими в диапазоны, указанные в столбце 2, но с разницей между верхней и нижней границей диапазоне не менее значения, указанного в столбце 3. D - настроенный диапазон измерений входного сигнала преобразователей (для термопар типа S, B, R - верхний предел настроенного диапазона измерений входного сигнала преобразователей); 2 Для преобразователей с внутренней компенсацией температуры свободных концов пределы допускаемой основной погрешности расширяются на 1 °С. | ||||
Таблица 3 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность, % |
от +18 до +28 до 80 |
|
Рабочие условия: - температура окружающего воздуха, °С - относительная влажность, % |
от -50 до +85 (от -60 до +85 -по спецзаказу) до 80 |
|
Температура хранения, °С |
от -50 до +85 (от -60 до +85 -по спецзаказу) |
|
Параметры электрического питания: - напряжение постоянного тока, В - для общепромышленного исполнения - для взрывозащищенного исполнения, не более |
от 12 до 36 30 |
|
Потребляемая мощность (при напряжении питания 24±3 В), В А, не более |
1,0 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
23,4 44 44 |
|
Масса, кг, не более |
0,05 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь |
3.211.021 |
1 шт. |
|
Руководство по эксплуатации |
3.211.021 РЭ |
1 экз. |
|
Паспорт |
3.211.021 ПС |
1 экз. |
|
Копия сертификата соответствия уровня взрывозащиты (для взрывозащищенного исполнения) |
_ |
1 экз. |
|
Методика поверки |
МП 201-023-2018 с Изменением №1 |
1 экз. |
Поверка
осуществляется по документу МП 201-023-2018 «Преобразователи измерительные для термопар и термопреобразователей сопротивления ТТ. Методика поверки» с Изменением №1, утвержденному ФГУП «ВНИИМС» 08.07.2019 г.
Основные средства поверки:
Мультиметр цифровой прецизионный Fluke 8508A, регистрационный номер в Федеральном информационном фонде № 25984-14;
Магазин сопротивлений измерительный МСР-60М, регистрационный номер в Федеральном информационном фонде № 2751-71;
Калибратор универсальный Н4-7, регистрационный номер в Федеральном информационном фонде № 22125-01.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ТУ 4211-102 -00226253-2017 Преобразователи измерительные для термопар и термопреобразователей сопротивления ТТ. Технические условия
