Система измерений количества и показателей качества нефти № 922. Резервная схема учета
Номер в ГРСИ РФ: | 73121-18 |
---|---|
Производитель / заявитель: | ЗАО "Аргоси", г.Москва |
Система измерений количества и показателей качества нефти № 922. Резервная схема учета (далее - РСУ) предназначена для автоматизированных измерений массы и показателей качества нефти при проведении операций при сдаче нефти в резервуарный парк для последующей ее транспортировки на площадку береговых сооружений и погрузке в морские танкеры.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 73121-18 |
Наименование | Система измерений количества и показателей качества нефти № 922. Резервная схема учета |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | зав.№ 2012-02 |
Производитель / Заявитель
ЗАО "Аргоси", г.Москва
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 17 |
Найдено поверителей | 2 |
Успешных поверок (СИ пригодно) | 17 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 17.11.2024 |
Поверители
Скачать
73121-18: Описание типа СИ | Скачать | 81.9 КБ | |
73121-18: Методика поверки МП 0771-14-2018 | Скачать | 6 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 922. Резервная схема учета (далее по тексту - РСУ) предназначена для автоматизированных измерений массы и показателей качества нефти при проведении операций при сдаче нефти в резервуарный парк для последующей ее транспортировки на площадку береговых сооружений и погрузке в морские танкеры.
Описание
Принцип действия РСУ основан на использовании косвенного метода динамических измерений массы нефти, транспортируемой по трубопроводам, с помощью преобразователей расхода жидкости, плотности, температуры и давления. Выходные электрические сигналы преобразователей поступают на соответствующие входы измерительного контроллера, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.
РСУ, заводской номер № 2012-02, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления (см. рисунок 1). Монтаж и наладка РСУ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на РСУ и эксплуатационными документами на ее компоненты.

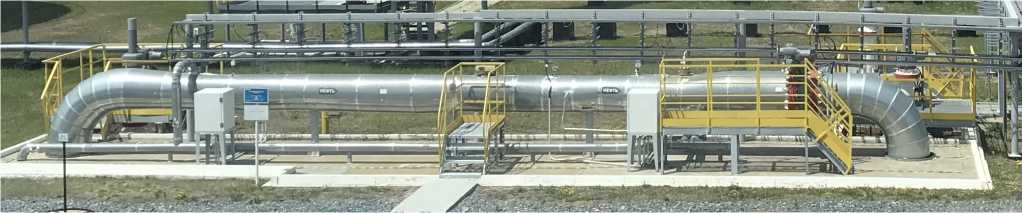

Рисунок 1 - Общий вид РСУ
В состав РСУ входят следующие средства измерений:
- преобразователи расхода ультразвуковые «Daniel» модели 3804 (далее по тексту - УЗР), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту - регистрационный номер) 38665-08;
- датчики температуры 644, 3144Р, регистрационный номер 39539-08 (датчики температуры 644);
- преобразователи измерительные Rosemount 644, Rosemount 3144Р, регистрационный номер 56381-14 (преобразователи измерительные Rosemount 3144Р);
- преобразователи измерительные 644, 3144Р, регистрационный номер 14683-09 (преобразователи измерительные 3144Р);
- термопреобразователи сопротивления Rosemount 0065, регистрационный номер 53211-13;
- преобразователи давления измерительные 3051, регистрационный номер 14061-10;
- контроллеры измерительные FloBoss (модели S600, S600+) (далее по тексту - ИВК), регистрационный номер 38623-11 (контроллер измерительный FloBoss модели S600+);
- контроллеры программируемые SIMATIC S7-400, регистрационный номер 15773-11;
- термометры ртутные стеклянные лабораторные типа ТЛ-4, регистрационный номер 303-91;
- манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры, дифманометры показывающие МПю и МП, сигнализирующие ЭкМю и ЭкМ, регистрационный номер 47452-11 (манометры показывающие МПю).
РСУ установлена последовательно с системой измерений количества и показателей качества нефти № 922 ООО «Транснефть - Порт Козьмино» (далее по тексту - основная схема учета), в связи с чем предусмотрена возможность измерений массы брутто нефти с применением результатов измерений плотности нефти преобразователем плотности, установленным в блоке измерений показателей качества нефти (далее по тексту - БИК) основной схемы учета.
В составе БИК основной схемы учета применены средства измерений утвержденных типов:
- преобразователи плотности жидкости измерительные (мод. 7835,7845,7846,7847) (далее по тексту - преобразователи плотности), регистрационный номер 15644-06 (мод. 7835);
- преобразователи плотности жидкости «ТН-Плотномер-25-6,3», регистрационный номер 77871-20;
- преобразователи плотности и вязкости жидкости измерительные моделей 7825, 7826, 7827, 7828, 7829 (далее по тексту - преобразователи вязкости), регистрационный номер 15642-06 (мод. 7829);
- влагомеры нефти поточные УДВН-1пм (далее по тексту - влагомеры), регистрационный номер 14557-05, 14557-10;
- расходомеры UFM 3030, регистрационный номер 32562-09;
- расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300, регистрационный номер 48218-11 (расходомеры ультразвуковые UFM 3030);
- датчики температуры 644, 3144Р, регистрационный номер 39539-08 (датчики температуры 3144Р);
- преобразователи измерительные Rosemount 644, Rosemount 3144Р, регистрационный номер 56381-14 (преобразователи измерительные Rosemount 3144Р);
- преобразователи измерительные 644, 3144Р, регистрационный номер 14683-09 (преобразователи измерительные 3144Р);
- термопреобразователи сопротивления Rosemount 0065, регистрационный номер 53211-13;
- преобразователи давления измерительные 3051, регистрационный номер 14061-10;
- термометры ртутные стеклянные лабораторные типа ТЛ-4, регистрационный номер 303-91;
- манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры, дифманометры показывающие МПю и МП, сигнализирующие ЭкМю и ЭкМ, регистрационный номер 47452-11 (манометры показывающие МПю).
РСУ обеспечивает выполнение следующих основных функций:
- автоматические измерения массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;
- автоматизированное вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов определения массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды в аккредитованной испытательной лаборатории или по результатам измерений объемной доли воды в блоке измерений показателей качества нефти с применением влагомеров;
- измерения давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;
- автоматические измерения показателей качества нефти;
- проведение поверки и контроля метрологических характеристик (КМХ) УЗР с применением установки поверочной трубопоршневой двунаправленной (далее по тексту -ТПУ), регистрационный номер в Федеральном информационном фонде 20054-06 и турбинных преобразователей расхода, входящих в состав основной схемы учета или передвижной ТПУ 1-го разряда;
- проведение КМХ преобразователей плотности, влагомеров, преобразователей вязкости на месте эксплуатации без прекращения учетных операций;
- автоматический и ручной отбор проб;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа программными средствами;
- регистрацию и хранение результатов измерений, формирование отчетов.
Пломбирование РСУ не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) РСУ (ИВК, автоматизированное рабочее место (АРМ) оператора системы на базе ПО «Система измерения количества нефти и нефтепродуктов и их параметров Metering-AT») обеспечивает реализацию функций РСУ. Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО РСУ «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
ПО АРМ оператора Metering-AT |
ПО ИВК | |
Идентификационное наименование ПО |
MeteringAT.dll |
LinuxBinary.арр |
Номер версии (идентификационный номер ПО) |
1.2.5.0 |
06.09е/09е |
Цифровой идентификатор ПО |
2c965f74cac3ced8b8c2a8cbf4569c5a |
0259 |
Алгоритм вычислений цифрового идентификатора |
MD5 |
CRC16 |
Технические характеристики
Таблица 2 - Метрологические характеристики РСУ
Наименование характеристики |
Значение |
Диапазон измерений расхода через РСУ*, м3/ч |
от 1083,7 до 6157 |
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
*Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки РСУ и не может выходить за пределы приведенного диапазона измерений. |
Т аблица 3 - Основные технические характеристики РСУ
Наименование характеристики |
Значение |
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
Количество измерительных линий, шт. |
1 рабочая |
Давление нефти, МПа: - рабочее - максимально допускаемое |
2,07 4,0 |
Температура нефти, °С: - минимальная - максимальная |
-8* +40 |
Плотность нефти при температуре +20 °С и избыточном давлении, равном нулю, кг/м3 |
от 830 до 900 |
Вязкость кинематическая в рабочем диапазоне температуры, мм2/с |
от 5 до 60 |
Массовая доля воды, %, не более |
1,0 |
Массовая концентрация хлористых солей, мг/дм3, не более |
900 |
Массовая доля механических примесей, %, не более |
0,05 |
Давление насыщенных паров, кПа (мм рт.ст.), не более |
66,7 (500) |
Содержание свободного газа |
не допускается |
Режим работы РСУ |
периодический, автоматизированный |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
380±38, 220±22, 50±1 |
Условия эксплуатации: - температура наружного воздуха, °С - температура воздуха в БИК основной схемы учета, °С, не ниже |
от -50 до +50 +5 |
*В БИК основной схемы учета обеспечивается возможность подогрева нефти до положительных значений температуры. |
Знак утверждения типа наносится на титульный лист инструкции по эксплуатации системы измерений количества и показателей качества нефти СИКН № 922 ПСП «Находка» типографским способом.
Комплектность
Комплектность РСУ приведена в таблице 4.
Таблица 4 - Комплектность РСУ
Наименование |
Обозначение |
Количество |
Система измерений количества и показателей качества нефти № 922. Резервная схема учета |
_ |
1 шт. |
Комплект эксплуатационных документов |
_ |
1 экз. |
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в документе «Инструкция. Масса нефти. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефти № 922 ООО «Транснефть - Порт Козьмино», свидетельство об аттестации № 281-RA.RU.312546-2022, аттестат аккредитации № RA.RU.312546.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
