Счетчики электрической энергии трехфазные многофункциональные НЕВА СТ4
| Номер в ГРСИ РФ: | 73138-18 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "Тайпит-Измерительные Приборы" (Тайпит-ИП), г.С.-Петербург |
Счетчики электрической энергии трехфазные многофункциональные НЕВА СТ4 (далее
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73138-18 |
| Действует | по 16.11.2029 |
| Наименование | Счетчики электрической энергии трехфазные многофункциональные |
| Модель | НЕВА СТ4 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 59b44506-5068-cafd-9564-7a9ee850998f |
Производитель / Заявитель
Общество с ограниченной ответственностью "Тайпит -Измерительные Приборы" (ООО "Тайпит -ИП"), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
10 лет
для кл. т. 0,2S; 0,5S
16 лет
для кл. т. 1
|
| Зарегистрировано поверок |
100639
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 100637 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
73138-18: Описание типа
2023-73138-18.pdf
|
Скачать | 451.7 КБ | |
|
73138-18: Методика поверки
2023-mp73138-18.pdf
|
Скачать | 8.2 MБ |
Описание типа
Назначение
Счетчики электрической энергии трехфазные многофункциональные НЕВА СТ4 (далее - счетчики), предназначены для измерения и учета активной и реактивной энергии в трехфазных трех- или четырехпроводных цепях переменного тока. Счетчики ведут измерение и учет активной энергии в двух направлениях, реактивной энергии индуктивной и емкостной в каждом из четырех квадрантов.
Счетчики позволяют вести учет электрической энергии дифференцированно по зонам суток в соответствии с заданным тарифным расписанием.
Описание
Принцип действия счетчиков основан на измерении мгновенных значений сигналов тока и напряжения с последующим вычислением активной и реактивной энергии, активной, реактивной и полной мощности, действующих значений тока и напряжения, коэффициента мощности и частоты сети переменного тока.
Счетчик состоит из следующих функциональных узлов:
- датчиков тока;
- датчиков напряжения;
- измерительно-вычислительного ядра;
- блока питания, со входом резервного питания;
- счетного механизма с энергонезависимой памятью, часами реального времени и жидкокристаллическим индикатором (ЖКИ) в качестве устройства отображения информации;
- источника резервного питания;
- блока реле в счетчике непосредственного включения;
- интерфейсных схем;
- испытательного выхода;
- дополнительных дискретных входов и/или выходов.
В качестве датчиков тока в счетчиках трансформаторного включения используются трансформаторы тока, в счетчиках непосредственного включения трансформаторы тока или низкоомные шунты в зависимости от модификации. Датчик напряжения представляет собой резистивный делитель. Электронный счётный механизм счётчика, содержит
- систему на кристалле, имеющую в своем составе микроконтроллер, часы реального времени, память программ, драйвер ЖКИ, последовательные порты ввода-вывода, дискретные входы выходы,
- энергонезависимую память данных;
- жидкокристаллический индикатор (в дальнейшем - счетчик с ЖКИ).
Принцип работы измерительно-вычислительного ядра основан на измерении и математической обработке мгновенных значений сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии. Результаты измерения сохраняются в энергонезависимой памяти счетчика и отображаются на ЖКИ. Часы реального времени непрерывно ведут отсчет текущего времени. При отсутствии внешнего напряжения, питание часов осуществляется от резервного источника питания -литиевой батареи.
Счетчики ведут учет потребленной энергии по тарифам, в соответствии с заданным тарифным расписанием. Тарифные расписания задаются отдельно для каждого дня недели и праздничных дней. Счетчики измеряют энергию нарастающим итогом и сохраняют в энергонезависимой памяти измеренные значения энергии нарастающим итогом на 00:00 первого дня каждого из тридцати шести предыдущих месяцев, на 00:00 каждого дня на глубину 128 суток. Счетчики измеряют и сохраняют в памяти минимальные, максимальные и усредненные на одном из двух временных интервалов значения измеряемых параметров, измеряют и сохраняют в памяти максимальные мощности, усреднённые на задаваемом пользователем временном интервале, за предыдущие тридцать шесть месяцев.
Счетчики имеют исполнения:
- для подключения непосредственно к сети, через трансформаторы тока или через трансформаторы тока и трансформаторы напряжения;
- для установки на рейку ТН-35 или для крепления винтами на вертикальную поверхность;
- с номинальным напряжением 3*57,7/100 В, 3*230/400 В, 3*120/208 В и 3*230/400 В, 3*57,7/100 В и 3*230/400 В;
- с базовым (максимальным током) 5 (60) А, 5 (80) А, 5 (100) А, 10 (100) А;
- с номинальным (максимальным) током 1 (2) А, 1 (7,5) А, 5 (10) А;
- с классом точности при измерении активной/реактивной энергии 1/1, 1/2, 0,5S/0,5, 0,5S/1, 0,2S/1, 0,2S/0,5;
- со встроенными реле управления нагрузкой;
- с проводными и различными беспроводными интерфейсами связи для обмена информацией с внешними устройствами;
- с датчиком тока в нулевом проводе;
- с дополнительными дискретными входами/выходами;
- с модулем криптографической защиты;
- с протоколом по ГОСТ IEC 61107 - 2011, DLMS или проколом СПОДЭС.
Счетчики оснащены электронной пломбой корпуса, крышки клеммной колодки и крышки коммуникационного отсека в зависимости от исполнения, датчиком магнитного поля, подсветкой ЖК индикатора, кнопками для просмотра информации, интерфейсом RS485, оптическим портом по ГОСТ IEC 61107 - 2011. Конструктивно счетчики выполнены в виде электронного модуля, размещенного в корпусе с клеммной колодкой.
Исполнения счетчиков электрической энергии трехфазных многофункциональных НЕВА СТ4 определяются в соответствии со структурой условного обозначения: Структура условного обозначения исполнений счетчика приведена на рисунке 1.
НЕВА СТ4 Х Х Х Х X XXX - XX
Рисунок 1
Тип коммуникационного модуля:
WX* - WiFi
BX* - Bluetooth
PX* - PLC
RX* - RF модем
CX* - комбинированный модем PLRF
GX*- GSM модем
LX* - модем LoRa WAN
NX* - модем NB IoT
Дополнительные опции
B** - базовое исполнение счетчика
N - измерение тока в нулевом проводе С - встроенные реле-расцепители нагрузки
I - протокол ГОСТ IEC 61107 режим C
D - протокол DLMS
S - протокол СПОДЭС
P - вход подключения резервного питания
ZY - криптографическая защита
Y - значение присваивается в соответствии с КД
IOXX*** - Дискретные входы и выходы
Проводные интерфейсы
E4 - RS485
E2 - RS 232
ET - Ethernet
MB - MBus
Ток номинальный/ максимальный
1 - 1(2) A
5 - 5(10) A
7 - 1(7,5) A
базовый/ максимальный
6 - 5(60) A
8 - 5(80) A
9 - 5(100) A
0 - 10(100) A
Номинальное напряжение
1 - 3x57,7/100 В
2 - 3x230/400 В
3 - 3x120/208 В и 3x230/400 В
4 - 3x57,7/100 В и 3x230/400 В
Класс точности:
1 - кл. 1 акт., кл. 2 реакт.
2 - кл. 0,2S акт., кл. 1 реакт.
3 - кл. 0,2S акт., кл. 0,5 реакт.
4 - кл. 0,5S акт., кл. 0,5 реакт.
5 - кл. 0,5S акт., кл. 1 реакт.
6 - кл. 1 акт., кл. 1 реакт.
Номер модели счетчика
Типа корпуса
1 - крепление на три винта
2 - крепление на рейку ТН-35 Тип счетчика
* X - исполнение модема, буква E после цифры исполнения, обозначает возможность установки выносной антенны;
* *B - базовое исполнение счетчика оснащается оптическим портом по ГОСТ IEC 61107-2011, интерфейсом RS-485 с питанием от встроенного блока питания, дискретным выходом только для НЕВА СТ41Х, электронными пломбами крышек и корпуса, датчиком магнитного поля, подсветкой ЖКИ;
* **XX - первая цифра количество входов, вторая цифра количество выходов только для счетчиков СТ41Х;
Для счетчиков непосредственного включения с шунтами в качестве датчиков тока в обозначении указывается буква S, например, НЕВА СТ 421 128S XXX-XX.
Общее количество дополнительных входов и выходов счетчиков НЕВА СТ 41Х не может превышать четырех.
При отсутствии опций, буквы и цифры в соответствующих полях не указываются.
Счетчики обеспечивают учет и хранение измеренных значений:
- активной, активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной по квадрантам с I по IV энергии нарастающим итогом пофазно и суммарно всего и по тарифам, в соответствии с тарифным расписанием;
- активной, активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной по квадрантам с I по IV энергии нарастающим итогом пофазно и суммарно всего и по тарифам, зафиксированных на конец месяца, за 36 предыдущих месяцев;
- активной, активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной по квадрантам с I по IV энергии нарастающим итогом пофазно и суммарно всего и по тарифам, зафиксированных на конец суток, не менее чем за 128 предыдущих дня;
- максимальных значений активной, реактивной положительной и реактивной отрицательной мощностей, усреднённых на заданном интервале времени, в том числе для каждого из тарифов, в текущем месяце, за 36 предыдущих месяцев;
- минимальных, максимальных и усредненных на одном из двух задаваемых пользователем временных интервалов значений измеряемых параметров (активные, реактивные и полные мощности, коэффициент активной мощности суммарно и пофазно, напряжение и сила тока пофазно, частота сети). Программируемые временные интервалы (1, 3, 5, 10, 15, 30, 60 минут), 16 профилей с глубиной хранения не менее 340 суток при установленном интервале 30 минут.
- потерь в линии нарастающим итогом, за 36 предыдущих месяцев.
Счётчики обеспечивают вывод на индикацию:
- информации об энергопотреблении;
- времени и даты, отсчитываемых встроенными часами;
- информации о наличии и отсутствие фазных напряжений, а также отсутствии нагрузки пофазно и обратном направлении тока;
- информации о действующем тарифном расписании и текущем тарифе.
Счётчики обеспечивают измерение и индикацию:
- мощности активной, реактивной и полной по каждой фазе и сумму по фазам;
- среднеквадратических значений токов и напряжений пофазно;
- частоты сети;
- фактора активной мощности суммарно и пофазно;
- углов между векторами напряжений;
- углов между векторами токов и напряжений.
Счетчики выдерживают напряжения до 276 В, включая отсутствие напряжения, без повреждения и ухудшения метрологических характеристик при последующей его эксплуатации в установленных рабочих условиях.
Счётчики сохраняют в память информацию о событиях, связанных с изменениями напряжений, токов, мощностей, включением и выключением счетчика, коммутацией реле нагрузки, программированием параметров, внешними воздействиями, обменом данными по интерфейсам и контролем доступа, самодиагностикой, коррекцией времени, отклонениями параметров качества электроэнергии.
Счетчики измеряют параметры качества электроэнергии в соответствии с классом S по ГОСТ 30804.4.30-2013. Счётчики фиксируют параметры качества электроэнергии -отклонения напряжения и частоты сети - в соответствии с ГОСТ 32144-2013, и сохраняют информацию в журналах событий.
Обмен информацией локально осуществляется через оптический порт, с удалёнными внешними устройствами через интерфейсы RS-485, Ethernet, а также через беспроводные модемы с помощью программного обеспечения (ПО) «TPMeter» или программного обеспечения АИИС КУЭ. Программирование счетчиков осуществляется с помощью ПО «TPMeter».
Оптический порт на физическом уровне соответствует ГОСТ IEC 61107 - 2011.
Протокол обмена по оптическому порту и проводным интерфейсам в соответствии с исполнением счетчика.
OBIS-коды параметров для счетчиков соответствуют требованиям ГОСТ Р 589402020.
Протокол взаимодействия по интерфейсам удалённого доступа основан на базовой эталонной модели взаимосвязи открытых систем (ВОС) в соответствии с ГОСТ 28906-91.
Конструкция предусматривает возможность опломбирования корпуса счетчика после поверки пломбой с оттиском или изображением знака поверки и навесной пломбой производителя после выпуска из производства, крышки клеммной колодки - навесной пломбой энергоснабжающей организации для предотвращения несанкционированных вмешательств в схемы включения прибора. Кроме того, защита счетчиков обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счетчике.
Знак поверки наносится на навесную пломбу с лазерной гравировкой знака поверки устанавливаемую в местах, указанных на рисунках 1 и 2 и (или) в паспорте счетчика в соответствующем разделе. Фотографии общего вида счетчиков с указанием мест опломбирования, нанесения заводского номера и знака утверждения типа представлены на рисунках 1 и 2.
Заводские номера, идентифицирующие каждый счетчик наносятся на лицевую панель лазерной гравировкой в цифровом формате.
На корпус счетчика или крышки могут быть нанесены логотипы компании-собственника или иная информация в соответствии с техническим заданием или договором поставки.
Место навешивания пломбы со знаком поверки
НЕВА CL
“х230/400 V 5(100) A 50 Hz
Место навешивания пломбы производителя или пломбы ремонтной организации
актив.
энергия
ЛЬ ^57
©• 800 imp/kW h
Место нанесения
заводского номера
2 02 1
пппппиз I UUUUU и I KW h
^lllllllllllllllllllllllllllllllll №75200572
@•800 imp/kvarh
Ф XT 0 Y 1разм. = 80 A
ЕИ[©
Сделано в России
Нагрузка
Места для навешивания пломб энергоснабжающей организации

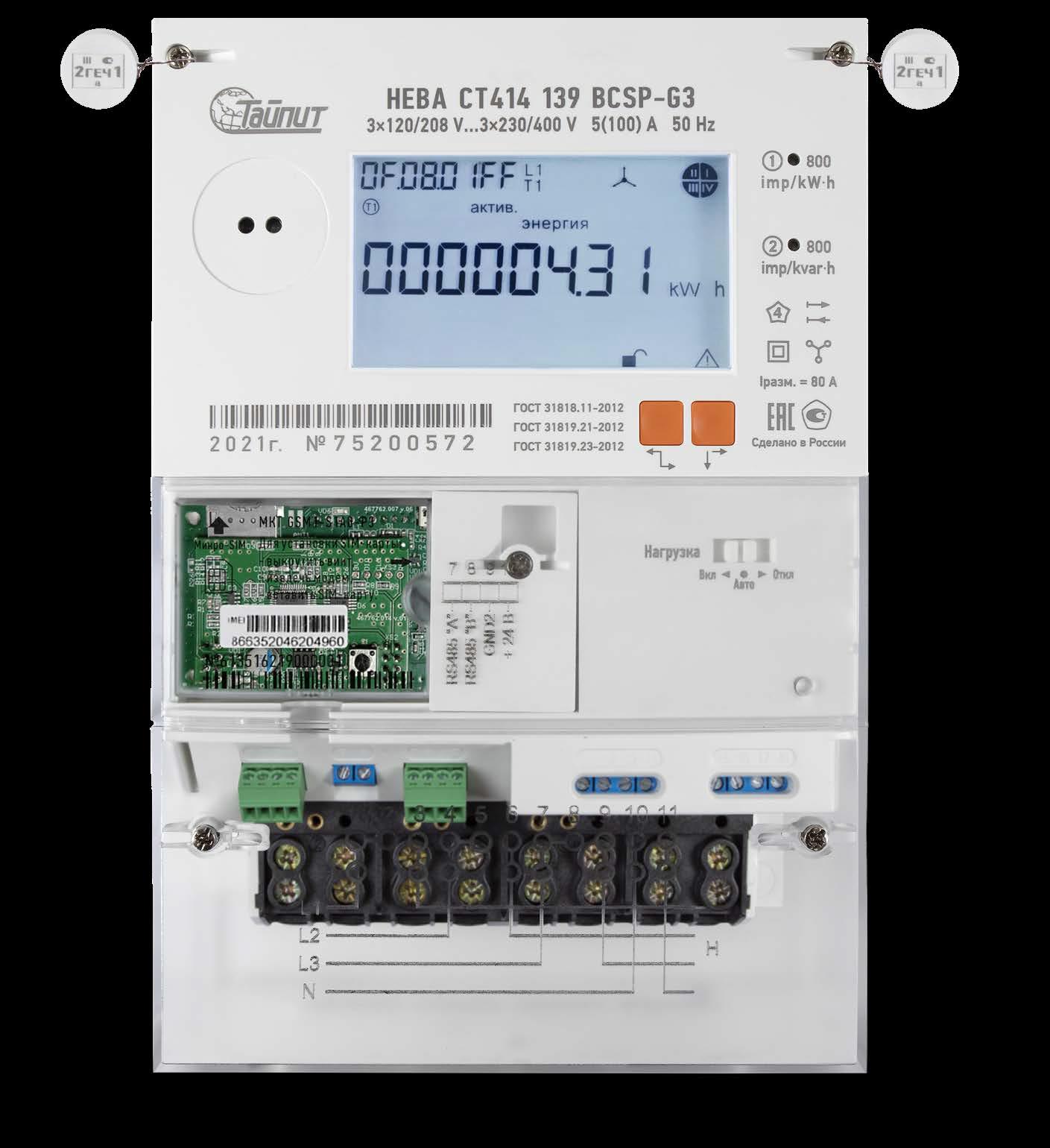

Рисунок 1. Счетчик НЕВА СТ41Х
Место для навешивания пломбы производителя или пломбы эксплуатирующей организации
Место нанесения заводского номера
Место установки/навешивания пломбы со знаком поверки
Место для навешивания пломбы энергоснабжающей организации

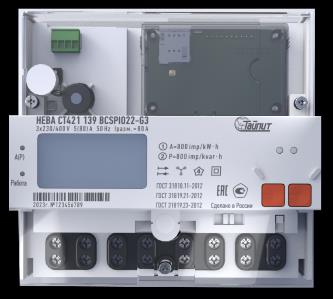

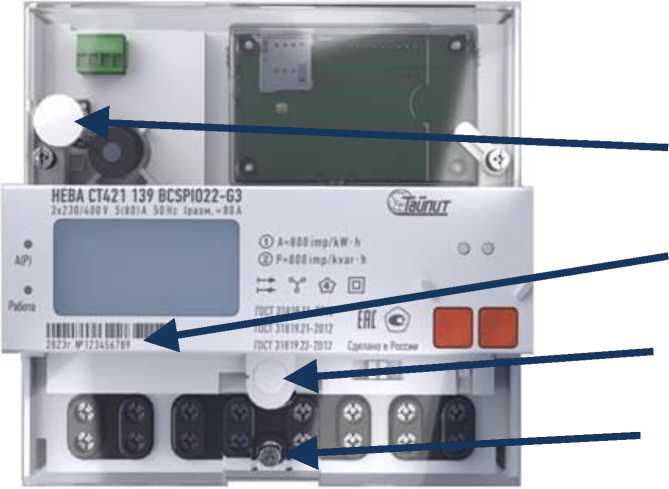

Рисунок 2. Счетчик НЕВА СТ42Х
Программное обеспечение
Программное обеспечение (ПО) счетчиков электрической энергии трехфазных многофункциональных НЕВА СТ4 разработано специалистами ООО «Тайпит-ИП» и является собственностью компании.
Встраиваемое ПО записывается в память микроконтроллера, с установкой бита защиты от считывания, до его монтажа на печатную плату. После установки бита защиты чтение и копирование ПО невозможно.
ПО записываемое в память программ микроконтроллеров зависит от модификации счётчика. Идентификационные данные программного обеспечения приведены в таблицах 1 - 6.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА СТ411 |
|
Номер версии (идентификационный номер ПО) |
01 |
|
Цифровой идентификатор ПО |
2DECCA8CFC5146C74C214D17E0A691C9 |
|
Другие идентификационные данные |
ТАСВ.411152.007-01 Д1 |
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА СТ412 |
|
Номер версии (идентификационный номер ПО) |
02 |
|
Цифровой идентификатор ПО |
977D9586BA93A996086755A0EF94EF9E |
|
Другие идентификационные данные |
ТАСВ.411152.007-02 Д1 |
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА СТ413 |
|
Номер версии (идентификационный номер ПО) |
03 |
|
Цифровой идентификатор ПО |
09665486B58A07401617EEF1A7F2BAB2 |
|
Другие идентификационные данные |
ТАСВ.411152.007-03 Д1 |
Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА СТ414 |
|
Номер версии (идентификационный номер ПО) |
04 |
|
Цифровой идентификатор ПО |
AD05E186C000F111C78B6BBB5BBB3566 |
|
Другие идентификационные данные |
ТАСВ.411152.007-04 Д1 |
Таблица 5
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА СТ421 |
|
Номер версии (идентификационный номер ПО) |
05 |
|
Цифровой идентификатор ПО |
65B7706F1332181938A1B5B2BC1890A6 |
|
Другие идентификационные данные |
ТАСВ.411152.007-05 Д1 |
Таблица 6
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА СТ422 |
|
Номер версии (идентификационный номер ПО) |
06 |
|
Цифровой идентификатор ПО |
3285A99E930D125A18A29354D5058357 |
|
Другие идентификационные данные |
ТАСВ.411152.007-06 Д1 |
Алгоритм вычисления цифрового идентификатора ПО - md5.
Уровень защиты программного обеспечения и основных данных измерения энергопотребления от непреднамеренных и преднамеренных изменений высокий в соответствии с Р 50.2.077-2014.
Корректировка метрологических коэффициентов, отвечающих за точность измерений, возможна только в процессе производства при снятом кожухе и установленной аппаратной перемычке. После удаления аппаратной перемычки и опломбирования корпуса изменение метрологических коэффициентов невозможно.
Технические характеристики
Основные метрологические и технические характеристики приведены в таблицах
7 - 9.
Таблица 7 - метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Счетчики трансформаторного включения |
Счетчики непосредственно го включения | ||
|
Класс точности | |||
|
- по активной энергии ГОСТ 31819.22, |
0,2S |
0,5S |
- |
|
ГОСТ 31819.21, |
- |
- |
1 |
|
- по реактивной энергии по ГОСТ 31819.23 |
1 |
1 |
1 или 2 |
|
по таблице 8 |
0,5 |
0,5 |
- |
|
Номинальное напряжение (фазное/линейное) |
3x57,7/100; 3x230/400 |
3x120/208 и | |
|
ином, В |
3x57,7/100 и 3x230/400 |
3x230/400 | |
|
3x120/208 и 3x230/400 |
3x230/400 | ||
|
Расширенный рабочий диапазон |
от 3x43/80 |
до 3x67/115 |
от 3x90/156 до |
|
напряжений, В |
от 3x172/300 |
до 3x264/460 |
3x264/460 |
|
от 3x43/80 до 3x264/460 |
от 3x172/300 до | ||
|
от 3x90/156 до 3x264/460 |
3x264/460 | ||
|
Диапазон измерения фазных напряжений, В |
от 12 до 69; от 46 до 276; |
от 24 до 276 | |
|
от 12 до 276; от 24 до 276 |
от 46 до 276 | ||
|
Основная относительная погрешность измерения фазных напряжений, % |
± 0,5 | ||
|
Номинальный (максимальный) ток , А |
1 (2); 1 (7,5); 5 (10) |
- | |
|
Базовый (максимальный) ток, А |
5(60); 5(80); 5(100); 10(100) | ||
|
Основная относительная погрешность измерения токов, %: - от 0,05 1ном до 1макс , % |
± 0,5 |
± 1,0 |
- |
|
- от 0,02 1ном до 0,05 1ном, % |
± 1,0 |
± 1,5 |
- |
|
- от 0,2 1б до 1макс , % |
- |
- |
± 1 |
|
- от 0,05 1б до 0,2 1б , % |
- |
- |
± 2 |
Продолжение таблицы 7
|
Наименование характеристики |
Значение | ||
|
Счетчики трансформаторного включения |
Счетчики непосредственно го включения | ||
|
Диапазон измерения тока в цепи нулевого провода, А |
от 0,15 до 2,00 от 0,15 до 7,50 от 0,75 до 10,00 |
от 0,75 до 60,00 от 0,75 до 80,00 от 0,75 до 100,00 от 1,50 до 100,00 | |
|
Основная относительная погрешность измерения тока в цепи нулевого провода, %: |
± 3,0 | ||
|
Номинальное значение частоты сети, Гц |
50 | ||
|
Диапазон измерений частоты сети, Гц |
от 42,5 до 57,5 | ||
|
Абсолютная погрешность измерения частоты сети, Гц |
±0,05 | ||
|
Основная относительная погрешность измерения активной мощности при токе, %: - от 0,05 1ном До 1макс - от 0,02 1ном до 0,05 1ном - от 0,2 1б до 1макс - от 0,05 1б до 0,2 1б |
±0,2-1/cos ф ±0,5-1/cos ф - - |
±0,5-1/cos ф ±1/cos ф - - |
- - ±1/cos ф ±2/cos ф |
|
Основная относительная погрешность измерения реактивной мощности при токе, %: - от 0,05 1ном до 1макс - от 0,02 1ном до 0,05 1ном - от 0,2 1б до 1макс от 0,05 1б до 0,2 1б |
±0,5-1/ sin ф ±1/ sin ф - - |
±1/sin ф ±1,5/sin ф - - |
- - ±1/sin ф ±2/sin ф |
|
Основная относительная погрешность измерения полной мощности при токе, %: - от 0,05 1ном До 1макс - от 0,02 1ном до 0,05 1ном - от 0,2 1б до 1макс - от 0,05 1б до 0,2 1б |
± 0,5 ± 1,0 -- |
± 1,0 ± 1,5 -- |
- - ± 1 ± 2 |
|
Абсолютная погрешность измерения коэффициента активной мощности в диапазоне от 1,0 до 0,5 |
± 0,01 | ||
|
Абсолютная погрешность измерения углов между векторами фазных напряжений, градусов |
± 2 | ||
|
Измерение медленных изменений напряжения по ГОСТ 30804.4.30-2013 |
Класс S | ||
|
Измерение отклонений частоты по ГОСТ 30804.4.30-2013 |
Класс S | ||
|
Фиксация отклонений напряжения по ГОСТ 30804.4.30-2013 |
Класс S | ||
|
Абсолютная основная погрешность точности хода часов, с/сутки: - при наличии напряжения питания; - при отсутствии напряжения питания |
± 0,5 ± 1,0 | ||
|
Абсолютная основная погрешность точности хода часов в рабочем диапазоне температур, с/ сутки |
±5 | ||
Таблица 8 - пределы допускаемых погрешностей измерения реактивной энергии, не попадающие под требования ГОСТ 31819.23-2012
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерения реактивной энергии при симметричной нагрузке, % при 0,011н < I < 0,05 1н, БШф=1 |
±0,7 |
|
при 0,051н < I < 1макс, ЯПф =1 |
±0,5 |
|
при 0,02 1н < I < 0,1 1н, ыпф =0,5 |
±0,7 |
|
при 0,1 1н < I < 1макс, БШф =0,5 |
±0,6 |
|
при 0,1 1н < I < 1макс, БШф =0,25 |
±1,0 |
|
Пределы допускаемой основной относительной погрешности измерения реактивной энергии при симметрии напряжений и однофазной нагрузке, % при 0,051н < I < 1макс, ЯПф =1 |
±0,6 |
|
при 0,1 1н < I < 1макс, БШф =0,5 |
±1,0 |
|
Дополнительные погрешности измерения реактивной энергии, вызванные изменением напряжения от 0,75 ином до 1,15ином, % при 0,051н < I < 1макс, sinф =1 |
±0,3 |
|
при 0,1 !н < I < Ыакс, simp =0,5 |
±0,5 |
|
Дополнительные погрешности измерения реактивной энергии, вызванные изменением частоты на ±5%, % при 0,05 In < I < Ыакс, sinф =1 |
±0,5 |
|
при 0,1 ]н < I < Ыакс, simp =0,5 |
±0,5 |
|
Средний температурный коэффициент при измерении реактивной энергии, %/К при 0,1 In < I < Imax, sinф =1 |
±0,03 |
|
при 0,2 In < I < Imax, simp = 0,5 |
±0,05 |
|
Примечание: пределы допускаемых дополнительных погрешностей измерения реактивной энергии не приведенных в таблице в соответствии с ГОСТ 31819.23-2012 для счётчиков кл.т.1 | |
Таблица 9 - технические характеристики
|
Наименование характеристики |
Значение | |
|
Счетчики трансформаторного включения |
Счетчики непосредственного включения | |
|
Единицы разрядов счетного механизма при КТТ и КТН =1 младшего/старшего, кВт-ч (квар^ч) |
0,001/10 000,000 |
0,01/100 000,000 |
|
Постоянная счетчика в зависимости от модификации, имп./кВт-ч (имп./квар^ч) |
от 4000 до 160000 |
от 400 до 6400 |
|
Длительность импульса и паузы на испытательном выходе счетчика, с, не менее |
0,025 | |
|
Начальный запуск счётчика, с, не более |
5 | |
|
Полная мощность, потребляемая каждой цепью тока, В^А , не более |
0,1 |
0,05 |
|
Полная мощность, потребляемая каждой цепью напряжения, не более, В •А Для счетчиков с модемами PLC или PLCRF модемами, В^А, не более |
3,0 10,0 | |
|
Активная мощность, потребляемая счетчиками по каждой цепи напряжения при симметричном напряжении, Вт , не более для счетчиков со встроенными PLC, PLC/RF и GSM модемами, Вт, не более |
2,0 5,0 | |
|
Количество тарифов |
4 | |
|
Количество тарифных зон |
48 | |
|
Количество сезонных программ тарификации |
12 | |
|
Длительность хранения информации при отключении питания, лет, не менее |
16 | |
|
Диапазон рабочих температур, °С |
от -40 до +70 | |
|
Диапазон температур транспортирования, °С |
от -50 до +70 | |
|
Средняя наработка до отказа, ч |
280 000 | |
|
Средний срок службы, лет |
30 | |
|
Габаритные размеры счетчиков (ширина х высота хглубина), не более - для крепления винтами, мм - для установки на рейку ТН-35, мм |
170x257x76 145x150x68 | |
|
Масса счетчика, не более: - для крепления винтами, кг - для установки на рейку ТН-35, кг |
1,4 1,0 | |
Знак утверждения типа
наносится на лицевой панели счетчика и титульных листах эксплуатационной документации методом офсетной печати.
Комплектность
Комплектность счетчиков приведена в таблице 10.
Таблица 10 - Комплектность
|
Наименование |
Обозначение |
Количество |
|

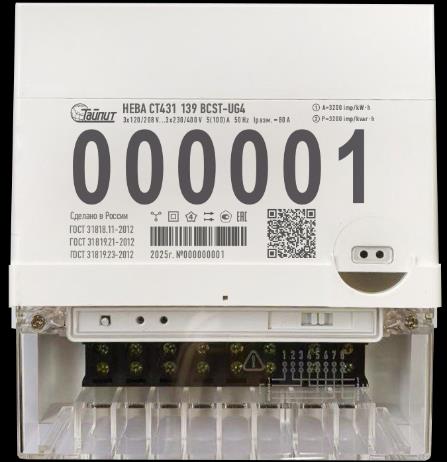

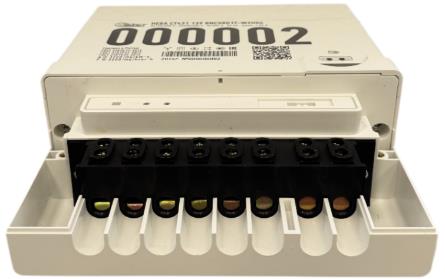

Счетчик электрической энергии трехфазный многофункциональный НЕВА СТ4 (одна из модификаций) |
- |
1 шт. |
|
Руководство по эксплуатации: - для модификации НЕВА СТ41; - для модификации НЕВА СТ42 |
ТАСВ.411152.007.01 РЭ ТАСВ.411152.007.02 РЭ |
1 экз. 1 экз. |
|
Паспорт |
ТАСВ.411152.007 ПС |
1 экз. |
|
Методика поверки (поставляется по требованию потребителя) |
- |
1 экз. |
|
Программное обеспечение для снятия показаний и параметризации «TPMeter»* |
- |
1 шт. |
|
Индивидуальная упаковка |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе «Устройство и работа» руководства по эксплуатации.
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-20012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерения показателей качества электрической энергии»;
ГОСТ 32144-2013 «Нормы качества электрической энергии в системах электроснабжения общего назначения»;
ГОСТ IEC 61038-2011 «Учет электроэнергии. Тарификация и управление нагрузкой. Особые требования к переключателям по времени»;
ГОСТ IEC 61107-2011 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными»;
ГОСТ 28906-91 «Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель»;
ГОСТ Р 58940-2020 «Требования к протоколам обмена информацией между компонентами интеллектуальной системы учета и приборами учета»
ТАСВ.411152.007 ТУ «Счетчики электрической энергии трёхфазные
многофункциональные НЕВА СТ4. Технические условия».
Другие Счетчики электроэнергии
