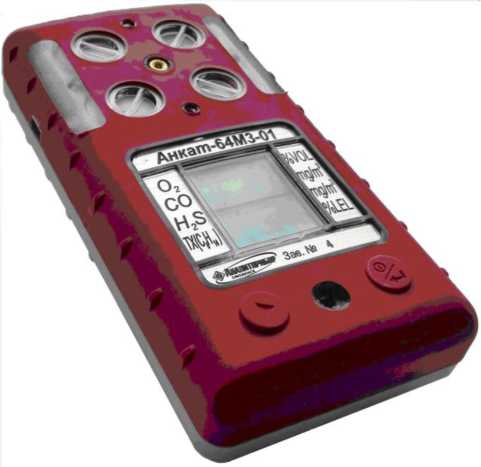

Газоанализаторы АНКАТ-64М3

Обозначение модификаций газоанализаторов

Условное наименование модификаций

Для применения в опасных зонах

Возможность установки датчиков

ИБЯЛ.413411.062

АНКАТ-64М3-01

Класс 1

ТХД

О2

СО

НзБ

ИБЯЛ.413411.062-01

АНКАТ-64М3-01-У

ИБЯЛ.413411.062-100

АНКАТ-64М3-01-УР

ИБЯЛ.413411.062-02

АНКАТ-64М3-02

Класс 1

ТХД

О2

ЭХД

ЭХД

ИБЯЛ.413411.062-03

АНКАТ-64М3-02-У

ИБЯЛ.413411.062-101

АНКАТ-64М3-02-УР

ИБЯЛ.413411.062-04

АНКАТ-64М3-03

Класс 1

ТХД

ЭХД

ЭХД

ЭХД

ИБЯЛ.413411.062-05

АНКАТ-64М3-03-У

ИБЯЛ.413411.062-102

АНКАТ-64М3-03-УР

ИБЯЛ.413411.062-06

АНКАТ-64М3-04

Класс 0

О2

ЭХД

ЭХД

ЭХД

ИБЯЛ.413411.062-07

АНКАТ-64М3-04-У

ИБЯЛ.413411.062-103

АНКАТ-64М3-04-УР

Класс 1

ИБЯЛ.413411.062-08

АНКАТ-64М3-05

Класс 0

ЭХД

ЭХД

ЭХД

ЭХД

ИБЯЛ.413411.062-09

АНКАТ-64М3-05-У

ИБЯЛ.413411.062-104

АНКАТ-64М3-05-УР

Класс 1

Примечания

1 Поверочный компонент по измерительному каналу ТХ - метан (СН4). Необходимость изготовления газоанализаторов с поверочным компонентом пропан (С3Н8) или гексан (С6Н14) должна оговариваться при заказе.

2 Газоанализаторы модификаций АНКАТ-64М3-01/-01У/-01УР по измерительному каналу О2 изготавливаются только с диапазоном измерения от 0 до 30 объемная доля, %, по измерительному каналу СО - только с диапазоном измерения от 0 до 200 мг/м3, по измерительному каналу H2S - только с диапазоном измерения от 0 до 40 мг/м3.

3 ЭХД - любой из ЭХД: CO, H2S, NO2, SO2, CI2, HCl или NH3.

4 В условном наименовании модификации газоанализаторов «У» означает наличие аккумуляторной батареи увеличенной емкости, «Р» - наличие радиоканала и датчика движения.

Идентификационные данные (признаки) ПО

Значение

ВПО

СПО

Идентификационное наименование

ANKAT-64M3

АНКАТ-64М3 SPO.exe

Номер версии (идентификационный номер)

2.00

2.00

Цифровой идентификатор

56E1

B735

Алгоритм вычисления цифрового идентификатора

CRC-16

CRC-16

Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение цифрового идентификатора относится только к файлу прошивки обозначенной в таблице версии.

Наименование характеристики

Значение

Диапазоны измерений, диапазоны показаний, цена единицы младшего разряда (ЕМР) индикации результатов измерений газоанализаторов соответствуют данным, приведенным в таблице 4

Поверочный компонент измерительного канала ТХ (определяется при заказе)

метан (СН) пропан (СзН8) гексан (СбН14)

Диапазон сигнальных концентраций по измерительному каналу ТХ при контроле горючих газов, паров и их смеси, паров нефти и нефтепродуктов, при установке значения порога сигнализации ПОРОГ2 равным 12 % НКПР

от 5 до 50 % НКПР1)

Перечень определяемых компонентов по измерительному каналу ТХ (поверочный компонент метан)

водород, метан, газ природный, метанол, этан, этилен этиловый спирт, пропилен, пропиленоксид, пропан, ацетон, 1,3-бутадиен, бутан, газы углеводородные сжиженные, изобутан, диэтиловый эфир, этилацетат, циклопентан,   пентан,   бензол,   гексан,

попутный нефтяной газ

Перечень определяемых компонентов по измерительному каналу ТХ (поверочный компонент пропан)

метан, газ природный, метанол, этан, этилен, этиловый спирт, пропилен, пропиленоксид, пропан, ацетон, 1,3-бутадиен, бутан, газы углеводородные   сжиженные,   изобутан,

диэтиловый эфир, этилацетат, циклопентан, пентан, бензол, гексан, попутный нефтяной газ, бутилацетат, толуол, гептан, ксилол, октан, нонан

Перечень определяемых компонентов по измерительному каналу ТХ (поверочный компонент гексан)

пропан, ацетон, 1,3-бутадиен, бутан, газы углеводородные   сжиженные,   изобутан,

диэтиловый эфир, этилацетат, циклопентан, пентан, бензол, гексан, попутный нефтяной газ, бутилацетат, толуол, гептан, ксилол, октан, нонан, декан, пары нефти, пары керосина, пары топлива дизельного, пары бензина, уайт-спирит

Номинальная функция преобразования газоанализаторов по измерительному каналу ТХ имеет вид

А = Кп^Свх2)

1) Значения НКПР устанавливаются по ГОСТ Р МЭК 60079-20-1-2011, ГОСТ 27578-87, ГОСТ 20448-90, ГОСТ Р 57975.1-2017, ГОСТ Р 51858-2002, ГОСТ 30852.19-2002 (МЭК 60079-20:1996), ГОСТ 305-2013; ГОСТ 32511-2013 (EN 590:2009), ГОСТ 32513-2013, ГОСТ Р 51866-2002, ГОСТ 3134-78.

2) где А - показания газоанализатора, % НКПР;

Свх - содержание определяемого компонента на входе газоанализатора, % НКПР

Кп - коэффициент пропорциональности, равный (коэффициенты указаны для

Наименование характеристики

Значение

поверочного компонента, компонента к которому измерительный преобразователь ТХ имеет наибольшую и наименьшую чувствительность соответственно):

а) для измерительного канала ТХ с поверочным компонентом метан:

метан - 1, гексан - от 0,4 до 0,6, водород - от 1,3 до 1,9;

б) для измерительного канала ТХ с поверочным компонентом пропан:

пропан - 1; нонан - от 0,4 до 0,6; метан - от 1,3 до 1,5;

в) для измерительного канала ТХ с поверочным компонентом гексан:

гексан - 1; декан - от 0,24 до 0,44; пропан - от 1,2 до 1,4.

Измерительный канал

Единица физической величины

Диапазон измерений

Диапазон показаний

Цена ЕМР

Участок диапазона измерений, в котором нормируется основная погрешность

Пределы допускаемой основной абсолютной погрешности (Ад)

1

2

3

4

5

6

7

ТХ

%, НКПР

от 0 до 50

от 0 до 100

0,1

от 0 до 50

±5

О2

объемная доля, %

от 0 до 25

от 0 до 45

0,1

от 0 до 25

±0,5

от 0 до 30

от 0 до 45

от 0 до 30

±0,9

СО

мг/м3

от 0 до 50

от 0 до 100

0,1

от 0 до 20 включ.

±5

св. 20 до 50

±(5+0,25-(Свх-20)) 1)

от 0 до 200

от 0 до 300

от 0 до 20 включ.

±5

св. 20 до 200

±(5+0,25-(Свх-20)) 1)

H2S

мг/м3

от 0 до 20

от 0 до 50

0,1

от 0 до 3 включ.

±0,7

св. 3 до 20

±(0,7+0,25-(Свх-3)) 1)

от 0 до 40

от 0 до 100

от 0 до 10 включ.

±2,5

св. 10 до 40

±(2,5+0,25-(Свх-10)) 1)

от 0 до 100

от 0 до 100

от 0 до 10 включ.

±2

св. 10 до 100

±0,2^Свх 1)

SO2

мг/м3

от 0 до 20

от 0 до 40

0,1

от 0 до 10 включ.

±2,5

св. 10 до 20

±(2,5+0,25-(Свх-10)) 1)

NO2

мг/м3

от 0 до 10

от 0 до 20

0,01

от 0 до 2 включ.

±0,5

св. 2 до 10

±(0,5+0,25-(Свх-2)) 1)

C12

мг/м3

от 0 до 25

от 0 до 40

0,01

от 0 до 1 включ.

±0,25

св. 1 до 25

±(0,25+0,25-(Свх-1)) 1)

HC1

мг/м3

от 0 до 30

от 0 до 40

0,01

от 0 до 5 включ.

±1,25

св. 5 до 30

±0,25- Свх 1)

NH3

мг/м3

от 0 до 150

от 0 до 200

0,1

от 0 до 20 включ.

±5,0

св. 20 до 150

±(5+0,2-(Свх-20)) 1)

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности, вызванные изменением температуры окружающей (контролируемой) среды в условиях эксплуатации от значений температуры, при которой определялась основная погрешность, в долях от пределов допускаемой основной абсолютной погрешности:

- по измерительному каналу ТХ

- по измерительному каналу О2, на каждые 10 °С

- по остальным измерительным каналам

1,0

1,2 согласно таблице 6

Пределы допускаемой дополнительной погрешности, вызванные изменением атмосферного давления в условиях эксплуатации от значения давления, при котором определялась основная погрешность, в долях от пределов допускаемой основной абсолютной погрешности:

- по измерительным каналам ТХ, СО, SO2, H2S, NO2, С12, HCl, NH3

- по измерительному каналу О2, на каждые 3,3 кПа

1,0

0,5

Пределы допускаемой дополнительной погрешности, вызванные изменением относительной влажности анализируемой среды в условиях эксплуатации от номинального значения влажности 60 % при температуре от 15 до 25 °С, в долях от пределов допускаемой основной абсолютной погрешности:

- по измерительному каналу ТХ

- по измерительным каналам О2, СО, SO2, H2S, NO2, С12

1,5

1,0

Пределы допускаемой дополнительной погрешности от воздействия неопределяемых компонентов, содержание которых приведено в таблице 7, в долях от пределов допускаемой основной абсолютной погрешности

2,0

Измерительный канал

Пределы допускаемой дополнительной погрешности, вызванные изменением температуры окружающей (контролируемой) в условиях эксплуатации, в долях от пределов допускаемой основной абсолютной погрешности

от -40 до -30 °С

от -30 до +45 °С на каждые 10 °С

от +45 до +50 °С

NO2

1,5

1,0

1,5

CO, SO2, H2S, C12, NH3, HC1

1,5

0,6

1,5

Измерительный канал (верхний предел диапазона измерений)

Содержание неопределяемых компонентов

массовая концентрация, мг/м3

объемная доля, %

СО

SO2

H2S

NO2

C12

HC1

NH3

СН4

ТХ

200

20

100

10

25

30

150

-

О2

200

20

100

10

25

30

150

1,06

CO

-

20

100

10

25

30

150

1,06

SO2

200

-

* 1)

10

10

15

150

1,06

H2S (20 мг/м3)

200

20

-

10

5,0

15

150

1,06

H2S (40 мг/м3)

200

20

-

10

10,0

30

150

1,06

H2S (100 мг/м3)

200

20

-

10

10,0

30

150

1,06

Измерительный канал (верхний предел диапазона измерений)

Содержание неопределяемых компонентов

массовая концентрация, мг/м3

объемная доля, %

СО

SO2

H2S

NO2

C12

HC1

NH3

СН4

NO2

200

20

* 1)

-

* 1)

15

150

1,06

C12

200

* 1)

* 1)

*1)

-

30

150

1,06

HC1

200

* 1)

* 1)

* 1)

5,0

-

150

1,06

NH3

200

20

* 1)

10

25

30

-

1,06

Наименование характеристики

Значение

Время прогрева газоанализаторов, мин, не более: - по измерительному каналу ТХ - по измерительным каналам ЭХ

2

5

Пределы допускаемого времени установления показаний Т0.9, с, не более:

- по измерительному каналу ТХ

- по измерительным каналам О2, СО, H2S

- по измерительным каналам SO2, NO2

- по измерительному каналу Cl2

- по измерительным каналам HC1, NH3

15

30

60

90

180

Время срабатывания предупредительной и аварийной сигнализации, с, не более:

- по измерительному каналу ТХ

- по измерительным каналам О2, СО, H2S

- по измерительным каналам SO2, NO2

- по измерительным каналам HC1, NH3, CI2

10

15

30

не нормируется

Пределы допускаемого изменения показаний газоанализатора за время непрерывной работы до срабатывания сигнализации «РАЗРЯД АБ», не более

0,5Ад

Предел допускаемого интервала времени работы газоанализаторов без корректировки показаний по ПГС, месяцев

6

Электрическое питание газоанализаторов осуществляется от встроенного блока аккумуляторного напряжением, В

от 3,0 до 4,2

Габаритные размеры газоанализаторов, мм, не более: - высота

- ширина

- длина без зажима:

а) модификаций АНКАТ-64М3-01/-02/-03/-04/-05

б) остальных модификаций

- длина с зажимом

120

61

31

37

47

Масса газоанализаторов, кг, не более:

- без зажима:

а) модификаций АНКАТ-64М3-01/-02/-03/-04/-05

б) остальных модификаций газоанализаторов

- с зажимом:

а) модификаций АНКАТ-64М3-01/-02/-03/-04/-05

б) остальных модификаций газоанализаторов

0,22

0,25

0,25

0,29

Уровень звукового давления, создаваемого звуковой сигнализацией газоанализаторов, на расстоянии 0,1 м по оси звукового излучателя, дБ, не менее

90

Наименование характеристики

Значение

Условия эксплуатации газоанализаторов:

- диапазон температуры окружающей (контролируемой) среды, °С

- верхнее значение относительной влажности окружающего воздуха при температуре +35 °С и более низких температурах, без конденсации влаги, %, не более

- диапазон атмосферного давления:

кПа

мм рт. ст.

- место размещения газоанализаторов - на высоте до 1000 м над уровнем моря

- синусоидальная вибрация:

с амплитудой смещения, мм частотой, Гц

- рабочее положение

- содержание коррозионно-активных агентов в атмосфере на открытом воздухе соответствует типу атмосферы II по ГОСТ 15150-69

- содержание неопределяемых компонентов в анализируемой среде не должно превышать значений, указанных в таблице 7

от -40 до +50

95

от 80 до 120 от 600 до 900

0,35 от 10 до 55 произвольное

Газоанализаторы, соответствующие требованиям Правил РМРС и РРР, устойчивы:

- к воздействию вибрации с частотой, Гц

- к ударам с ускорением 49 м/с2 (5g) при частоте ударов в минуту

- к качке с периодом от 7 до 9 с, °, не более

- к длительным наклонам от вертикали во всех направлениях, °, не более

- к морскому туману

- к помехам с параметрами:

1) постоянное и переменное (50 Гц) магнитные поля напряженностью, А/м

2) электростатические разряды с амплитудой напряжения, кВ

3) радиочастотные электромагнитные поля в диапазоне от 80 МГц до

2 ГГц со среднеквадратическим значением напряженности поля, В/м Газоанализаторы, соответствующие требованиям Правил РМРС и РРР, устойчивы в предельных условиях эксплуатации:

- к воздействию повышенной температуры, °С, не более

- к воздействию пониженной температуры, °С, не менее

- к воздействию относительной влажности от 90 до 95 % при температуре от +38 до +42 °С, в течении

от 2 до 100

от 40 до 80

30

22,5

100

8

10

50

-40

10 сут

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от +15 до +25 от 50 до 80 от 97,3 до 105,3

Средняя наработка на отказ газоанализаторов, ч

35000

Назначенный срок службы газоанализаторов, лет

10

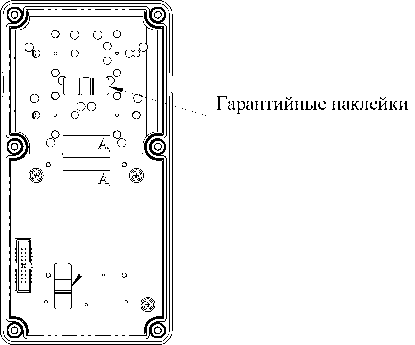

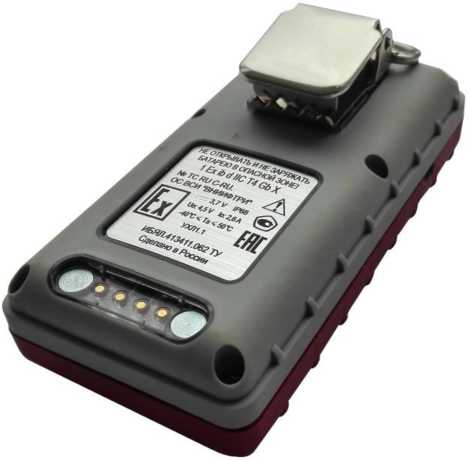

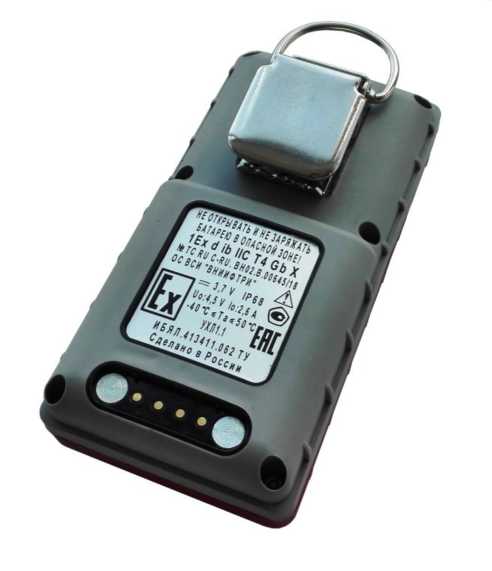

Маркировка взрывозащиты:

АНКАТ-64М3-04/-04-У/ -05/-05-У

АНКАТ-64М3-04-УР/-05-УР

АНКАТ-64М3 -01/-01-У/-01-УР/-02/-02-У/-02-УР/-03/-03 -У/-03 -УР

0Ex ia IIC T4 Ga X 1Ex ib IIC T4 Gb X 1Ex d ib IIC T4 Gb X

Степень защиты по ГОСТ 14254-2015

IP68

Наименование характеристики

Значение

Газоанализаторы  модификаций АНКАТ-64М3-04/-04-У/-05/-05-У предназначены для

применения во взрывоопасных зонах класса 0 по ГОСТ IEC 60079-10-1-2013, остальные газоанализаторы - в зонах класса 1

Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1—2014 для применения в промышленной электромагнитной обстановке

Газоанализаторы модификаций АНКАТ-64М3-01-УР/-02-УР/-03-УР/-04-УР/-05-УР относятся:

- к средствам радиосвязи малого радиуса действия, группе I, классу 1 по

ГОСТ Р 52459.3-2009;

- к портативному оборудованию для использования в условиях электромагнитной об

становки, соответствующих жилым, коммерческим зонам и производственным зонам с малым энергопотреблением по ГОСТ 32134.1-2013;

- к группе 1 классу А по ГОСТ Р 51318.11-2006.

Наименование

Обозначение

Количество

Газоанализатор АНКАТ-64М3 1)

-

1 шт.

Комплект ЗИП

-

1 компл.

Ведомость эксплуатационных документов

ИБЯЛ.413411.062 ВЭ

1 шт.

Комплект эксплуатационных документов:

- методика поверки

- руководство по эксплуатации

- ведомость ЗИП

ИБЯЛ.413411.062 МП

ИБЯЛ.413411.062 РЭ

ИБЯЛ.413411.062 ЗИ

1 шт.

1 шт.

1 шт.

1) Согласно заказу.
