Анеморумбометры М63М-1

Назначение

Анеморумбометры М63М-1 предназначены для дистанционного измерения мгновенной, максимальной и средней скорости в и направления ветра.

Описание

Принцип работы анеморумбометра М63М-1 основан на использовании зависимостей между скоростью ветра и числом оборотов вертушки, между направлением ветра и положением свободно ориентирующейся флюгарки датчика ветра. При этом аналоговые сигналы скорости и направления ветра преобразуются в частоту следования и фазовый сдвиг последовательностей электрических импульсов, которые после дальнейших преобразований в пульте позволяют производить отсчеты параметров ветра.

Датчик ветра предназначен для преобразования скорости и направления ветра в частоту и фазовый сдвиг последовательности электрических импульсов при помощи контактных устройств - импульсаторов.

Пульт предназначен для преобразования электрических импульсов датчика ветра, пропорциональных скорости и направлению ветра, в физические значения параметров ветра, отображаемой цифровой индикацией пульта.

Преобразователь интерфейса (для исполнения с выходом на компьютер) предназначен для преобразования сигналов стандарта RS - 485 в стандартный интерфейс RS - 232.

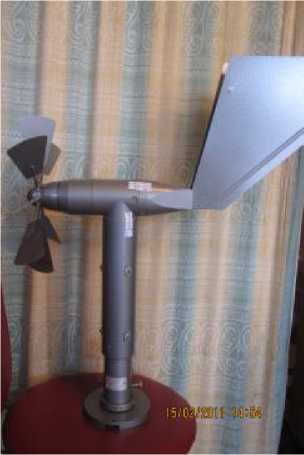

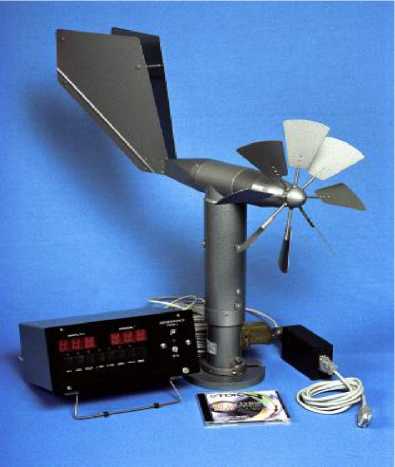

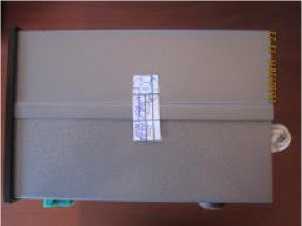

Внешний вид анеморумбометров М63М-1 приведён на рисунке 1.

Рисунок 1

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) анеморумбометров М63М-1 приведены в таблицах 1, 2.

Таблица 1 - Идентификационные данные встроенного ПО

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Доступ пользователя к ПО полностью отсутствует и в процессе эксплуатации модификации не подлежит.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - средний по Р 50.2.077-2014.

Для отображения информации на экране компьютера используется специализированное внешнее программное обеспечение «Метеоцентр».

Таблица 2 - Идентификационные данные устанавливаемого на компьютер внешнего ПО

Примечания:

1) 1.5.0 - метрологически значимая часть ПО;

2) х - метрологически не значимая часть ПО.

Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений -средний по Р 50.2.077-2014.

Технические характеристики

1 Диапазоны измерений:

- мгновенной скорости ветра, м/с

- максимальной скорости ветра, м/с

- средней скорости ветра, м/с

- направления ветра, градусы

Периоды осреднения средней скорости равны 2 и 10 минут.

2 Пределы допускаемой абсолютной погрешности:

- при измерении скорости ветра, м/с

- при измерении направления ветра, градусы

3 Порог чувствительности, м/с, не более

4 Напряжение питания, В

- от сети переменного тока частотой (50 ± 1) Гц

- от сети постоянного тока

5 Габаритные размеры, (длина х ширина х высота) мм, не более

- датчика ветра

- пульта

- преобразователя интерфейса (в исполнении с выходом на компьютер)

от 1,5 до 60,0 от 3,0 до 60,0 от 1,2 до 40,0

от 0 до 360

± (0,5 + 0,05V) ± 10 0,8

22О±Ц

(12 ± 1)

640 х 290 х 695

260 х 210 х 140

150 х 80 х 40

Знак утверждения типа

наносится:

- на фирменных планках, установленных на датчике ветра или пульте в указанных на чертежах

местах - фотохимическим способом, обеспечивающим четкое изображение этого знака;

- в формуляре на первом листе - оттиском штампа с изображением знака.

Комплектность

В комплект поставки входят:

- датчик ветра Л82.788.004                                                             1 шт.;

- блок питания Л85.087.004                                                          1 шт.;

- кабель Л86.664.066                                                                   1 шт.;

- пульт ЯИКТ.468364.002                                                            1 шт.;

- преобразователь ЯИКТ.468364.009                                                  1 шт.;

- кабель «нуль-модемный» ЯИКТ.685631.006                                       1 шт.

- кабель линии связи ЯИКТ.685631.007                                             1 шт;

- кабель соединительный ЯИКТ.685631.008                                        1 шт.;

- комплект ЗИП                                                                   1 компл;

- программное обеспечение М63М-1 ЯИКТ.416939.004                              1 диск;

- комплект поверочных приспособлений Л84.073.001                                 1 компл;

- паспорт Л82.009.002 ПС                                                           1 экз;

- методика поверки МП РТ 1526-2011                                              1 зкз.

Поверка

осуществляется по документу МП РТ 1526-2011 «Анеморумбометр М63М-1. Методика поверки», утвержденному ФГУ «Ростест - Москва» 25.02.2011 г.

При первичной поверке знак поверки наносится, в виде оттиска поверительного клейма, в паспорте Л82.009.002 ПС. При периодической поверке знак поверки наносится в виде оттиска поверительного клейма и голографической наклейки, на свидетельство о периодической поверке.

Основные средства поверки:

- эталонная аэродинамическая установка с диапазоном воспроизведения скорости воздушного потока от 1,0 до 35,0 м/с и метрологическими характеристиками согласно ГОСТ 8.542-86.

При первичной поверке знак поверки наносится, в виде оттиска поверительного клейма, в паспорте Л82.009.002 ПС. При периодической поверке знак поверки наносится в виде оттиска поверительного клейма и голографической наклейки, на свидетельство о периодической поверке

Сведения о методах измерений

изложены в паспорте Л82.009.002 «АНЕМОРУМБОМЕТР М63М-1. ПАСПОРТ».

Нормативные документы

1 ТУ 25-1607.008-82 «Анеморумбометры М63М-1. Технические условия».

2 ГОСТ 8.542-86 «Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
