Силоизмерительные устройства Д-50В
| Номер в ГРСИ РФ: | 73207-18 |
|---|---|
| Производитель / заявитель: | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Силоизмерительные устройства Д-50В (далее по тексту Д-50В) предназначены для измерений силы на несущие стрелы агрегата стартовой системы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73207-18 |
| Действует | по 22.11.2029 |
| Наименование | Силоизмерительные устройства |
| Модель | Д-50В |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 34783b09-11e7-27e1-1112-6bb8077db17f |
Производитель / Заявитель
Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
73207-18: Описание типа
2023-73207-18.pdf
|
Скачать | 3.3 MБ | |
|
73207-18: Методика поверки
2022-mp73207-18.pdf
|
Скачать | 161.7 КБ |
Описание типа
Назначение
Силоизмерительные устройства Д-50В (далее по тексту Д-50В) предназначены для измерений силы на несущие стрелы агрегата стартовой системы.
Описание
Принцип действия Д-50В основан на тензометрическом способе преобразования механических нагрузок от электродомкратов стартовой системы, действующих на установленные в опоры датчики силы, в электрические сигналы.
Д-50В состоит из:
- 4-х преобразователей силоизмерительных (ПС);
- аппаратуры обработки и отображения информации (АОИ-1);
- аппаратуры обработки, отображения и регистрации информации (АОИ-УЗС), в качестве которой используется ПЭВМ в промышленном исполнении;
- аппаратуры электропитания (АЭП);
- комплекта кабелей.
АОИ-1 располагается в основании стартовой системы и выполняет следующие функции:
- выдает на четырехразрядный цифровой индикатор (для каждого ПС) информацию о текущем значении нагрузки на несущие стрелы стартовой системы, равной величине нагрузки на ПС, умноженной на коэффициент К = 3,69;
- выдает на четырехразрядный индикатор информацию о величине максимальной разницы в нагрузках между отдельными стрелами (отдельными ПС);
- производит балансировку каналов, в том числе компенсацию тарной нагрузки перед каждым циклом штатной работы;
- производит передачу информации о нагрузках на несущие стрелы в блок АОИ-УЗС. АЭП предназначена для обеспечения АОИ-1 стабилизированным напряжением 27 В. Преобразователи силоизмерительные воспринимают действующую на них силу и преобразуют ее в электрический сигнал, который усиливается, оцифровывается аналого-цифровым преобразователем и передается по интерфейсу RS 485 в блок АОИ-1. Блок АОИ-1 поочередно опрашивает четыре ПС, определяет номера каналов с минимальным и максимальным кодами, а также вычисляет разницу между показаниями каналов с максимальным и минимальным значением силы. Это значение отображается на индикаторе РАЗНОСТЬ, номера каналов с минимальным и максимальным значением силы отображаются на индикаторе MAX и MIN. Данные о нагрузке
ПС отображаются на индикаторах КАНАЛЫ.
АОИ-1 и АЭП соединяются переходным кабелем. Питание АЭП осуществляется от сети ~220В.
Блок АОИ-1 передает данные, отображаемые на индикаторах в блок АОИ-УЗС, в качестве которого используется промышленный ноутбук «Урал-12» с установленным на нем специальным программным обеспечением, предназначенным для отображения на экране монитора информации о текущих нагрузках на преобразователи силы и регистрацию её на жестком диске.
Общий вид составных частей Д-50В с указанием мест нанесения заводского номера, маркировки и пломбировки приведен на рисунке 1. Маркировка Д-50В и заводской номер в формате № (числовой) наносится на корпус преобразователя силоизмерительного методом лазерной гравировки. От несанкционированного доступа АЭП опломбирован способом 1 по ОСТ 92-8918-77.
Нанесение знака поверки на Д-50В не предусмотрено.

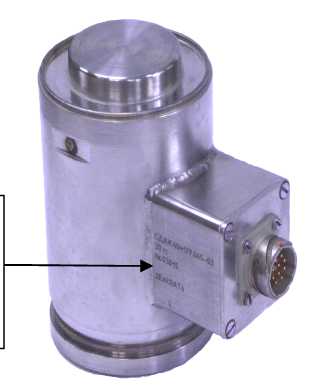

б) Преобразователь силоизмерительный

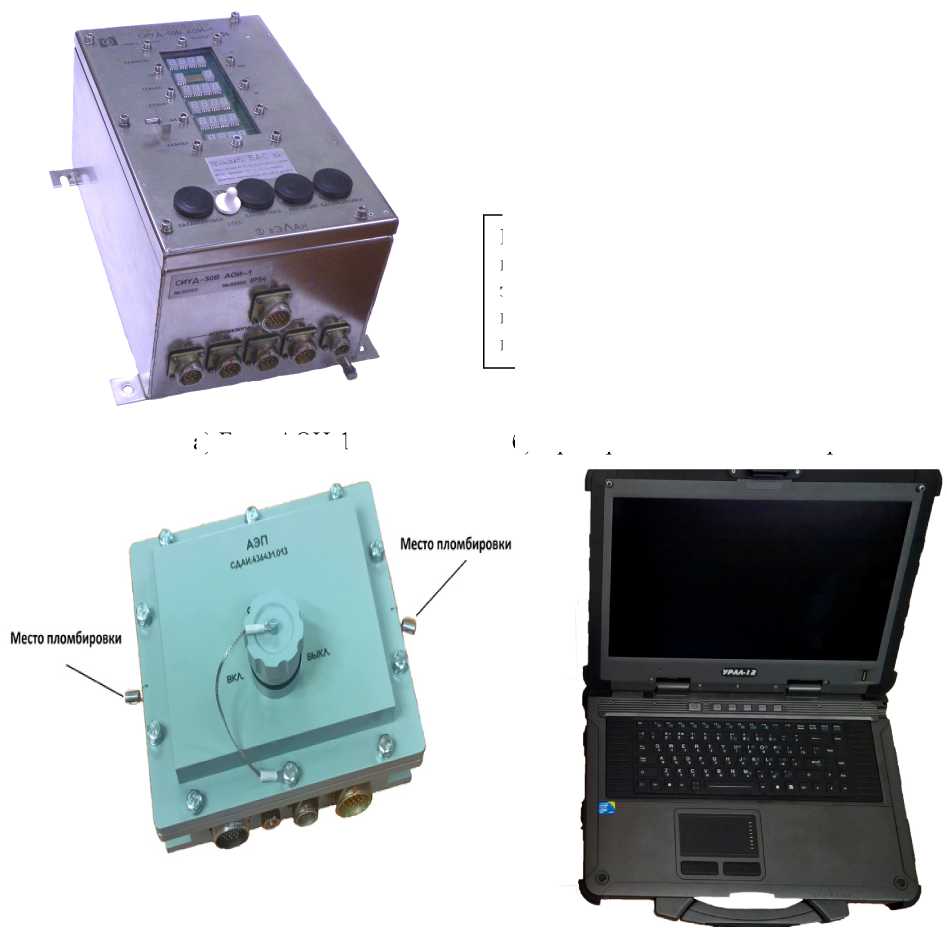

а) Блок АОИ-1
в) АЭП
г) АОИ-УЗС
Рисунок 1 - Общий вид составных частей Д-50В (комплект кабелей не показан)
Место нанесения заводского номера и маркировки
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, кН (тс) |
от 4,9 до 294,3 (0,5 до 30) |
|
Пределы допускаемой основной приведенной погрешности к верхнему пределу измерений силы в НКУ*, % |
± 0,5 |
|
Пределы допускаемой приведенной погрешности к верхнему пределу измерений силы в рабочем диапазоне температур, % |
± 1,0 |
|
Диапазон рабочих температур, оС |
от -40 до +50 |
|
Масса составных частей Д-50В, кг, не более: - преобразователя силоизмерительного** (ПС); - аппаратуры обработки и отображения информации (АОИ-1); - аппаратуры электропитания (АЭП); - АОИ-УЗС (ПЭВМ в промышленном исполнении) |
8 15 6,5 5,8 |
|
Габаритные размеры (длина х ширина х высота) или (высота х диаметр), мм, не более: - ПС - АОИ-1 - АЭП - АОИ-УЗС (ПЭВМ в промышленном исполнении) |
(145x95) (360x220x240) (200x170x123) (410x295x75) |
|
П р и м е ч а н и е - * Нормальные климатические условия характеризуются (НКУ): - температурой окружающей среды от +15 °С до +35 °С; - относительной влажностью воздуха от 45 % до 75 %; - атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм.рт.ст.). * * В состав Д-50В входит 4 преобразователя силоизмерительных. | |
Знак утверждения типа
наносится офсетным способом на титульные листы эксплуатационной документации, нанесение знака утверждения типа на Д-50В не предусмотрено.
Комплектность
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Преобразователь силоизмерительный |
СДАИ.404179.045-03 |
4 шт. |
|
Аппаратура обработки и отображения информации (АОИ-1) |
СДАИ.404176.021 |
1 шт. |
|
Аппаратура обработки, отображения и регистрации информации АОИ-УЗС (ПЭВМ в промышленном исполнении Урал-12) |
РДПИ.466226.004 |
1 шт. |
|
Аппаратура электропитания АЭП |
СДАИ.436431.013 |
1 шт. |
|
Комплект запасных частей и принадлежностей согласно ведомости ЗИП |
СДАИ.404179.041-01ЗИ |
1 компл. |
|
Кабель |
СДАИ.685611.862 |
1 шт. |
|
Кабель |
СДАИ.685619.076 |
1 шт. |
|
Кабель |
СДАИ.685619.076-01 |
1 шт. |
|
Кабель |
СДАИ.685619.076-02 |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Кабель |
СДАИ.685619.076-03 |
1 шт. |
|
Кабель |
СДАИ.685619.077 |
1 шт. |
|
Кабель |
СДАИ.685619.078 |
1 шт. |
|
Кабель |
СДАИ.685619.078-01 |
1 шт. |
|
Кабель |
СДАИ.685619.078-02 |
1 шт. |
|
Кабель |
СДАИ.685619.078-03 |
1 шт. |
|
Кабель |
СДАИ.685619.079 |
1 шт. |
|
Кабель |
СДАИ.685619.081 |
1 шт. |
|
Кабель |
СДАИ.685619.082 |
1 шт. |
|
Кабель |
СДАИ.685612.057 |
1 шт. |
|
Паспорт |
СДАИ.685619.076ПС |
4 экз. |
|
Паспорт |
СДАИ.685619.077ПС |
1 экз. |
|
Паспорт |
СДАИ.685619.078ПС |
4 экз. |
|
Паспорт |
СДАИ.685619.079ПС |
1 экз. |
|
Паспорт |
СДАИ.685619.081ПС |
1 экз. |
|
Паспорт |
СДАИ.685619.082ПС |
1 экз. |
|
Формуляр |
СДАИ.404179.041-01ФО |
1 экз. |
|
Руководство по эксплуатации |
СДАИ.404179.041-01РЭ |
1 экз. |
|
Ведомость ЗИП |
СДАИ.404179.041-01ЗИ |
1 экз. |
|
Загрузочный модуль |
783.00454-01 91 |
1 шт. |
|
Руководство оператора |
783.00454-01 34 |
1 шт. |
|
Комплект монтажных частей |
СДАИ.404911.002 |
1 компл. |
Сведения о методах измерений
приведены в разделе «Проверка технического состояния, измерение параметров» руководства по эксплуатации СДАИ.404179.041-01 РЭ.
Нормативные документы
ГОСТ Р 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы»;
Силоизмерительное устройство Д50-В. Технические условия СДАИ.404179.041-01 ТУ.
