Анализаторы размеров частиц Photocor модификаций Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini (далее - анализаторы) предназначены для измерений размеров частиц в жидкостях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73264-18 |
| Действует | по 30.11.2029 |
| Наименование | Анализаторы размеров частиц |
| Модель | Photocor мод. Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2a06b7de-60d6-eb43-5c83-eb98a3c99613 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Фотокор» (ООО «Фотокор»), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 32 (94%) |
| Неуспешных поверок (СИ непригодно) | 2 (6 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
73264-18: Описание типа
2024-73264-18.pdf
|
Скачать | 174.1 КБ | |
|
73264-18: Методика поверки
2022-mp73264-18.pdf
|
Скачать | 690.3 КБ |
Описание типа
Назначение
Анализаторы размеров частиц Photocor модификаций Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini (далее - анализаторы) предназначены для измерений размеров частиц в жидкостях.
Описание
Принцип работы анализаторов основан на измерении интенсивности рассеянного частицами света с учетом ее флуктуаций, возникающих вследствие броуновского движения частиц в жидкости (метод динамического рассеяния). В результате взаимодействия частиц в жидкости с лазерным лучом происходит его рассеяние. Рассеянный частицами свет регистрируется под определенным углом фотоприемным устройством. На основе анализа характерного времени флуктуаций интенсивности рассеянного света определяется коэффициент диффузии, по которому рассчитывается размер частиц.
Конструктивно анализаторы выполнены в виде единого блока с кюветным отделением, представляющего собой оптико-аналитическую систему, основными элементами которой являются: источник света (лазер с длиной волны 638 нм), фокусирующая оптическая система, фотоприемное устройство (лавинный фотодиодный детектор), коррелятор, измерительная ячейка и электронное устройство.
Управление анализатором и представление результатов измерений осуществляется с помощью персонального компьютера и автономного программного обеспечения (ПО). Связь с компьютером осуществляется через интерфейс USB.
По способу эксплуатации анализатор является лабораторным, переносным
оборудованием.
Модификации анализатора отличаются внешним видом, углом регистрации фотодиодного детектора, габаритными размерами и массой, а также наличием дополнительных функций: терморегулирования пробы (кроме модификации Photocor Mini), определения дзета-потенциала, электрофоретической подвижности, удельной электрической проводимости жидкой пробы (только для модификации Photocor Compact-Z).
Внешний вид анализаторов, схема их пломбировки от несанкционированного доступа, место размещения знака утверждения типа и серийного номера приведены на рисунках 1 и 2.
1 - кюветное отделение; 2 - место размещения знака утверждения типа;
3, 4, 5, 6 - места пломбировки от несанкционированного доступа;
7- место размещения серийного номера

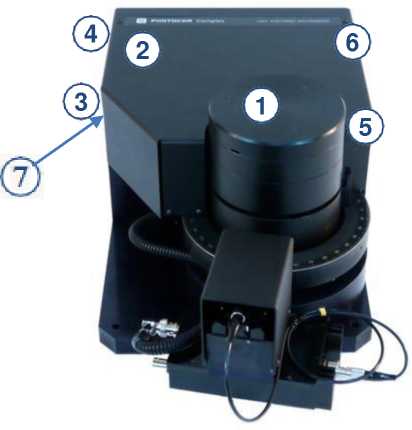

Рисунок 1 - Внешний вид анализатора модификации Photocor Complex, схема его пломбировки от несанкционированного доступа, место размещения знака утверждения типа и серийного номера
1 - кюветное отделение; 2 - место размещения знака утверждения типа;
3, 4, 5, 6 - места пломбировки от несанкционированного доступа;
7- место размещения серийного номера

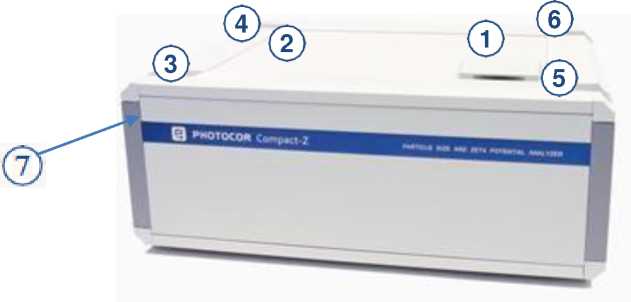

Рисунок 2 - Внешний вид анализаторов модификаций Photocor Compact, Photocor Compact-Z, Photocor Mini схема их пломбировки от несанкционированного доступа, место размещения знака утверждения типа и серийного номера
