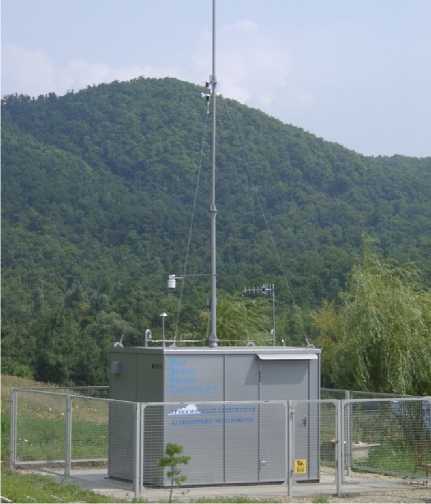

Комплексы измерительные газоаналитические контроля загазованности атмосферного воздуха - посты ПКЗ-А

Определяемый компонент

Наименование СИ1)

Принцип действия

Регистрационный номер

Оз

Газоанализатор 0342е

Оптико-абсорбционный (в УФ области спектра

73752-19

Газоанализатор  АРХА-

370 модификация АРОА-370

Оптико-абсорбционный (в УФ области спектра)

75185-19

Газоанализатор озона Ф-105

Оптико-абсорбционный (в УФ области спектра)

60568-15

Газоанализатор  Serinus

10

Оптико-абсорбционный (в УФ области спектра)

56053-13

Газоанализатор  AQMS

модель AQMS 300

Оптико-абсорбционный (в УФ области спектра)

62515-15

CO

Газоанализатор

К-100

Электрохимический

21075-11

Газоанализатор  AQMS

модель AQMS 400

Оптико-абсорбционный (в ИК области спектра)

62515-15

Газоанализатор

АРХА-370 модификация

АРМА-370

Оптико-абсорбционный (в ИК области спектра)

75185-19

Определяемый компонент

Наименование СИ1)

Принцип действия

Регистрационный номер

CO

Газоанализатор Serinus 30

Недисперсионный инфракрасный

56262-14

Газоанализатор М1030А

Оптический инфракрасный

57331-14

Газоанализатор  СО12е

модификации   СО12е,

СО12е*

Оптический инфракрасный

73365-18

СО, CO2

Газоанализатор  СО12е

модификации

СО12е/СО2, СО12е*/СО2

Оптический инфракрасный

73365-18

SO2

Газоанализатор    310А

модификация С-310А

Хемилю минесцентный

28587-09

Газоанализатор   С-105

модификации С-105А, С-105М

Флуоресцентный

61885-15

Газоанализатор   AF22e

модификацияAF22e

Флуоресцентный

72008-18

Газоанализатор  АРХА-

370 модификация APSA-370

Флуоресцентный

75185-19

Газоанализатор  Serinus

50

Флуоресцентный

56054-13

Газоанализатор М1050А

Флуоресцентный

36770-14

Газоанализатор  AQMS

модель AQMS 500

Флуоресцентный

62515-15

Газоанализатор  модели

450i

Импульсной флуоресценции

56161-14

SO2, H2S

Газоанализатор  АРХА-

370 модификация APSA-370 SO2/H2S

Флуоресцентный со встроенным конвертером

75185-19

Газоанализатор СВ-320 модификации  СВ-320-

А1- H2S, SO2, СВ-320-

А2- H2S, SO2

Гетерогенная хемилюминесценция

20589-12

Газоанализатор АР22емодификация

AF22e/CH2S

Флуоресцентный

72008-18

Газоанализатор  Serinus

51

Флуоресцентный

56054-13

Газоанализатор М1050А (с конвертером)

Флуоресцентный

36770-14

Газоанализатор  модели

450i

Импульсной флуоресценции

56161-14

Определяемый компонент

Наименование СИ1)

Принцип действия

Регистрационный номер

H2S

Газоанализатор Serinus 55

Флуоресцентный

56054-13

Газоанализатор АРХА-370      модификация

APSA-370 H2S

Флуоресцентный со встроенным конвертером

75185-19

Газоанализатор модели 450i

Импульсной флуоресценции

56161-14

Газоанализатор   С-105

модификация С-105 СВ

Флуоресцентный со встроенным конвертером

61885-15

NO, NO2, NOx2)

Газоанализатор АРХА-370      модификация

APNA-370

Хемилю минесцентный

75185-19

Газоанализатор  АС32е

модификация АС32е

Хемилю минесцентный

75643-19

Газоанализатор ЕТ-909 исполнение ЕТ-909

Хемилю минесцентный

18663-15

Газоанализатор Serinus 40

Хемилю минесцентный

56263-14

Газоанализатор М1040А

Хемилю минесцентный

36781-14

Газоанализатор  AQMS

модель AQMS 600

Хемилю минесцентный

62515-15

Газоанализатор Thermo

Scientific модель 42i

Хемилю минесцентный

63565-16

NO, NO2

Газоанализатор 105 модификация Р-105

Хемилю минесцентный

66740-17

NO, NO2, NH3

Газоанализатор ЕТ-909 исполнение ЕТ-909-11

Хемилю минесцентный

18663-15

Газоанализатор   Н-320

модификация Н-320А

Гетерогенная хемилюминесценция

22830-08

Газоанализатор 105 модификация Н-105

Хемилю минесцентный

66740-17

NO, NO2, NOx2), NH3

Газоанализатор  АС32е

модификация AC32e/CNH3

Хемилю минесцентный

75643-19

Газоанализатор Serinus 44

Хемилю минесцентный

56263-14

Газоанализатор М1040А (с конвертером)

Хемилю минесцентный

36781-14

Газоанализатор Thermo

Scientific модель 17i

Хемилю минесцентный

63565-16

NH3

Газоанализатор АРХА-370      модификация

APNA-370 NH3

Хемилю минесцентный

75185-19

1СН/1\СН/

СН43)

Газоанализатор

Гамма-ЕТ

Пламенно-ионизационный

22331-07

Определяемый компонент

Наименование СИ1)

Принцип действия

Регистрационный номер

1СН/1\СН/

СН43)

Газоанализатор углеводородов  стационарный

НС51М

Пламенно-ионизационный

57039-14

Газоанализатор  АРХА-

370 модификация АРНА-370

Пламенно-ионизационный

75185-19

Ароматические углеводороды, предельные и непредельные углеводороды4)

Хроматограф   газовый

SyntechSpectrasGC   955

модель. 300, 600 или 800

Газо-адсорбционная   (ГАХ)

или газожидкостная (ГЖХ) хроматография с пламенноионизационным (ПИД) и/или фотоионизационным  (ФИД)

детектированием5)

41012-09

Хроматограф   газовый

портативный «Хроматэк

- Газохром 2000»

Газо-адсорбционная   (ГАХ)

или газожидкостная (ГЖХ) хроматография с термокондуктометрическим (по теплопроводности) (ДТП), термо-химичесим (ДТХ) пламенноионизационным (ПИД) и/или фотоионизационным  (ФИД),

детектированием5)

40812-14

Наименование

Регистрационный номер

Анализатор пыли TEOM серии 1405

54497-13

Анализаторы пыли DUSTTRAK 8530

55060-13

Анализатор пыли MP 101M мод. MP 101-09

58064-14

Наименование

Регистрационный номер

Анализатор пыли Topas

61997-15

Анализатор пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF или EDM 11-E

72231-18

Станция автоматическая метеорологическая Vantage Pro2

40331-14

Метеостанция автоматическая WXT530

65362-16

Станция погодная автоматическая WS-UMB

60696-15

Метеостанция автоматическая IMETEOLABS PWS

63630-16

Станция метеорологическая М-49М

68118-17

Блок детектирования БДБГ-200

41528-09

Комплекс измерительный универсальный УИМ-Д

64547-16

Шумомер-виброметр, анализатор спектра Экофизика-110А

48906-12

Анализатор шума и вибрации АССИСТЕНТ

39671-08

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

STATION

Номер версии (идентификационный номер ПО), не ниже

2.5.8.845

Цифровой идентификатор ПО

-

Наименование СИ

Наименование характеристики

Значение

Газоанализатор О342е

Диапазон показаний объемной доли, млн-1 (массовой концентрации мг/м3)

от 0 до 10 (от 0 до 20)

Диапазон измерений объемной доли, млн-1 (массовой концентрации мг/м3)

от 0 до 0,02 включ. (от 0 до 0,04 включ.) св. 0,02 до 1,0 включ. (св. 0,04 до 2,0 включ.)

Наименование СИ

Наименование характеристики

Значение

Газоанализатор О342е

Пределы допускаемой основной погрешности измерений объемной доли (массовой концентрации), %:

- приведенной к верхней границе диапазона от 0 до 0,020 млн-1 (от 0 до 0,04 мг/м3) включ.

- относительной в диапазоне св. 0,020 до 1,0 млн-1 (св. 0,04 до 2,0 мг/м3) включ.

±15

±15

Пределы допускаемой погрешности в условиях эксплуатации (температура от 0 до +35 оС, относительная влажность от 10 до 80 %, атмосферное давление от 90,6 до 104,8 кПа, содержание неизмеряемых компонентов, в долях от ПДК, не более 0,5), %: - приведенной к верхней границе от 0 до 0,020 млн-1 (от 0 до 0,04 мг/м3) включ.

- относительной в диапазоне св. 0,020 до 1,0 млн-1 (св. 0,04 до 2,0 мг/м3) включ.

±25

±25

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от влияния неизмеряемых компонентов, перечень и содержание в воздухе которых указан в РЭ, и содержание которых не превышает 0,5 ПДК по ГОСТ 12.1.005-88 или ГН 2.1.6.1338, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемого изменения выходного сигнала за 6 часов непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Газоанализатор АРХА-370 модификация АРОА-370

Диапазон показаний:

- массовой концентрации, мг/м3

- объемной доли, млн-1

от 0 до 2,0 от 0 до 1,0

Диапазон измерений:

- массовой концентрации, мг/м3

- объемной доли, млн-1

от 0 до 2,0 от 0 до 1,0

Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,030 мг/м3 (от 0 до 0,015 млн-1) включ.

- относительной в диапазоне св. 0,030 до 2,0 мг/м3 (св. 0,015 до 1,0 млн-1) включ.

±15

±15

Пределы допускаемой погрешности в условиях эксплуатации 1), %:

- приведенной (для 1 -го диапазона измерений)

- относительной (для 2-го диапазона измерений)

±25

±25

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,3

Наименование СИ

Наименование характеристики

Значение

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимальноразовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более

0,8

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Газоанализатор озона Ф-105

Диапазоны показаний массовой концентрации, мг/м3 (объемной доли, млн-1)

от 0 до 1,0 (от 0 до 5,0)

Диапазоны измерений массовой концентрации, мг/м3

(объемной доли, млн-1)

от 0 до 0,5

(от 0 до 0,25) включ. св. 0,5 до 10,0 (св. 0,25 до 5,0) включ.

Диапазон измерений от 0 до 0,5 мг/м3включ. (от 0 до 0,25 млн-1включ.):

Пределы допускаемой основной абсолютной погрешности, мг/м3 (млн-1):

- в поддиапазоне от 0 до 0,10 мг/м3включ.

(от 0 до 0,05 млн-1включ.)

- св. 0,10 до 0,5 мг/м3включ.

(св. 0,05 до 0,25 млн-1 включ.)

±0,02

(±0,01) ±[0,014+0,06^Cx] (±[0,07+0,03^Cx])2)

Диапазон измерений св. 0,5 до 10,0 мг/м3включ. (св. 0,25 до 5,0 млн-1включ.):

Пределы допускаемой основной абсолютной погрешности, мг/м3 (млн-1):

- в поддиапазоне св. 0,5 до 1,0 мг/м3включ.

(св. 0,25 до 0,5 млн-1включ.)

Пределы допускаемой основной относительной погрешности в диапазоне св. 1,0 до 10,0 мг/м3включ.

(св. 0,5 до 5,0 млн-1 включ.), %

±[0,014+0,06^Cx] (±[0,07+0,03^Cx])2)

±7

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемой суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности

0,3

Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Газоанализатор Serinus 10

Диапазон показаний объемной доли, млн-1

от 0 до 20

Диапазон измерений объемной доли, млн-1

от 0 до 0,50

Наименование СИ

Наименование характеристики

Значение

Пределы допускаемой погрешности, %:

- приведенной к диапазону от 0 до 0,040 млн-1 включ.

- относительной в диапазоне св. 0,040 до 0,50 млн-1 включ.

±15

±15

Газоанализатор AQMS модель   AQMS

300

Диапазон показаний:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 1,00 от 0 до 2,00

Диапазон измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 1,00 от 0 до 2,00

Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,015 млн-1 (от 0 до 0,030 мг/м3) включ.

- относительной в диапазоне св. 0,015 до 1,00 млн-1 (св. 0,030 до 2,00 мг/м3) включ.

±15

±15

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Предел суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально разовой ПДК по ГОСТ 12.1.005-88), в долях от пределов допускаемой основной погрешности

1,5

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

1) При контроле предельно-допустимой концентрации (ПДКм.р.) загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в описании типа на средство измерений (таблица 4), в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г.

2)Сх - измеренное значение массовой концентрации (объемной доли).

Наименование СИ

Наименование характеристики

Значение

Газоанализатор

К-100

Диапазон показаний:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 43

от 0 до 50

Диапазон измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 43

от 0 до 50

Наименование СИ

Наименование характеристики

Значение

Пределы допускаемой основной погрешности, % :

- приведенной к верхнему пределу поддиапазона от 0 до 2,6 млн-1 (от 0 до 3,0 мг/м3) включ.

- относительной в диапазоне св. 2,6 до 43 млн-1 (св.

3,0 до 50 мг/м3) включ.

±20

±20

Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от суммарного влияния неизмеряемых компонентов (не более: SO2 1,5 мг/м3, NO 5 мг/м3, Оз 1,0 мг/м3, Н2 1,0 мг/м3, СН4 100 мг/м3, CI2 0,5 мг/м3, NO2 0,5 мг/м3, H2S 0,5 мг/м3), в долях от пределов допускаемой основной погрешности

1,0

Пределы допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Газоанализатор AQMS модификация   AQMS

400

Диапазон показаний:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 1000 от 0 до 1250

Диапазон измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 50

от 0 до 60

Пределы допускаемой основной погрешности, %

- приведенной к диапазону от 0 до 2,0 млн-1 (от 0 до 2,5 мг/м3) включ.

- относительной в диапазоне св. 2,0 до 50 млн-1 (св.

2,5 до 60 мг/м3) включ.

±25

±25

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Предел суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально разовой ПДК по ГОСТ 12.1.005-88), в долях от пределов допускаемой основной погрешности

1,5

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Газоанализатор АРХА-370  мо

дификация АР

МА-370

Диапазон показаний:

- массовой концентрации, мг/м3

- объемной доли, млн-1

от 0 до 125

от 0 до 100

Диапазон измерений:

- массовой концентрации, мг/м3

- объемной доли, млн-1

от 0 до 125

от 0 до 100

Наименование СИ

Наименование характеристики

Значение

Пределы допускаемой основной погрешности, %:

- приведенной к диапазону от 0 до 3,0 мг/м3 (от 0 до 2,6 млн-1) включ.

- относительной в диапазоне св. 3,0 до 125 мг/м3 (св.

2,6 до 100 млн-1) включ.

±15

±15

Пределы допускаемой погрешности в условиях эксплуатации 1), %:

- приведенной (для 1-го диапазона измерений)

- относительной (для 2-го диапазона измерений)

±25

±25

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,3

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально- разовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более

0,8

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Газоанализатор Serinus 30

Диапазон показаний объемной доли, млн-1

от 0 до 200

Диапазон измерений объемной доли, млн-1

от 0 до 200

Пределы допускаемой погрешности, %:

- приведенной к диапазону от 0 до 5,0 млн-1 включ.

- относительной в диапазоне св. 5,0 до 200 млн-1 включ.

±10

±10

Газоанализатор М1030А

Диапазоны показаний объемной доли, млн-1

от 0 до 50

от 0 до 200

Диапазоны измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 50 от 0 до 200 от 0 до 62,5 от 0 до 250

Пределы допускаемой основной погрешности в диапазоне измерений от 0 до 50 млн-1 (от 0 до 62,5 мг/м3), %:

- приведенной к диапазону от 0 до 2,0 млн-1 (от 0 до 2,5 мг/м3) включ.

- относительной в диапазоне св. 2,0 до 50 млн-1 (св. 2,5 до 62,5 мг/м3) включ.

±15

±15

Наименование СИ

Наименование характеристики

Значение

Пределы допускаемой основной погрешности в диапазоне измерений от 0 до 200 млн-1 (от 0 до 250 мг/м3), %:

- приведенной к диапазону от 0 до 20 млн-1 (от 0 до 25 мг/м3) включ.

- относительной в диапазоне св. 20 до 200 млн-1 (св. 2,5 до 250 мг/м3) включ.

±15

±15

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более:NO 30 млн-1, NO2 30 млн-1, NH3 20 млн-1, SO2 100 млн-1), в долях от пределов допускаемой основной погрешности, не более

1,0

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Газоанализатор СО12е модификации СО12е, СО12е*

Диапазоны показаний объемной доли, млн-1

от 0 до 10

от 0 до 25

от 0 до 50

от 0 до 100

от 0 до 200

от 0 до 300

Диапазоны измерений объемной доли, млн-1

от 0 до 10

от 0 до 25

от 0 до 50

от 0 до 100

от 0 до 200

от 0 до 300

Диапазон измерений от 0 до 10 млн-1

Пределы допускаемой основной погрешности, %: - приведенной к верхнему пределу измерений диапазона от 0 до 2,0 млн-1 включ.

- относительной, в диапазоне св. 2,0 до 10 млн-1 включ.

±15

±15

Диапазон измерений от 0 до 25 млн-1

Пределы допускаемой основной погрешности, %: - приведенной к верхнему пределу измерений диапазона от 0 до 2,0 млн-1включ.

- относительной, в диапазоне св. 2,0 до 25 млн-1 включ.

±15

±15

Наименование СИ

Наименование характеристики

Значение

Диапазон измерений от 0 до 50 млн-1

Пределы допускаемой основной погрешности, %: - приведенной к верхнему пределу измерений диапазона от 0 до 2,0 млн-1включ.

- относительной, в диапазоне св. 2,0 до 50 млн-1 включ.

±15

±15

Диапазон измерений от 0 до 100 млн-1

Пределы допускаемой основной погрешности, %: - приведенной к верхнему пределу измерений диапазона от 0 до 2,0 млн-1включ.

- относительной, в диапазоне св. 2,0 до 100 млн-1 включ.

±15

±15

Диапазон измерений от 0 до 200 млн-1

Пределы допускаемой основной погрешности, %: - приведенной к верхнему пределу измерений диапазона от 0 до 2,0 млн-1 включ.

- относительной, в диапазоне св. 2,0 до 200 млн-1 включ.

±15

±15

Диапазон измерений от 0 до 300 млн-1

Пределы допускаемой основной погрешности, %: - приведенной к верхнему пределу измерений диапазона от 0 до 2,0 млн-1 включ.

- относительной, в диапазоне св. 2,0 до 300 млн-1 включ.

±15

±15

Пределы допускаемой погрешности в условиях эксплуатации (в рабочих условиях эксплуатации при температуре от +5 до +40 оС), %:

- приведенной к верхнему пределу измерений диапазона от 0 до 2,0 млн-1 включ.

относительной, в диапазоне св. 2,0 до 300 млн-1 включ.

±25

±25

Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемого изменения показаний за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

1,0

Наименование СИ

Наименование характеристики

Значение

Газоанализатор СО12е модификации СО12е/СО2, СО12е*/СО2

Диапазоны показаний объемной доли, млн-1

от 0 до 500 от 0 до 1000 от 0 до 2000

Диапазоны измерений объемной доли, млн-1

от 0 до 500 от 0 до 1000 от 0 до 2000

Диапазон измерений от 0 до 500 млн-1

Пределы допускаемой основной погрешности, %: - приведенной к верхнему пределу измерений диапазона от 0 до 50 млн-1 включ.

- относительной, в диапазоне св. 50 до 500 млн-1 включ.

±10

±10

Диапазон измерений от 0 до 1000 млн-1

Пределы допускаемой основной погрешности, %: - приведенной к верхнему пределу измерений диапазона от 0 до 50 млн-1 включ.

- относительной, в диапазоне св. 50 до 1000 млн-1 включ.

±10

±10

Диапазон измерений от 0 до 2000 млн-1

Пределы допускаемой основной погрешности, %: - приведенной к верхнему пределу измерений диапазо-наот 0 до 50 млн-1 включ.

- относительной, в диапазоне св. 50 до 2000 млн-1 включ.

±10

±10

Пределы допускаемой погрешности в рабочих условиях эксплуатации 1), %:

- приведенной к верхнему пределу измерений диапазона от 0 до 2,0 млн-1 включ.

относительной, в диапазоне св. 2,0 до 300 млн-1 включ.

±25

±25

Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемого изменения показаний за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

1,0

1) При контроле предельно-допустимой концентрации (ПДКм.р.) загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в описании типа на средство измерений (таблица 4), в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г.

Наименование СИ

Наименование характеристики

Значение

Газоанализатор

С-310А   моди-

Диапазон показаний: - объемной доли, млн-1

от 0 до 0,75

Наименование СИ

Наименование характеристики

Значение

фикация С-310А

- массовой концентрации, мг/м3

от 0 до 2,0

Диапазон измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 0,75 от 0 до 2,0

Пределы допускаемой основной погрешности, %:

- приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,05 мг/м3) включ.

- относительной в диапазоне св. 0,020 до 0,75 млн-1 (св. 0,05 до 2,0 мг/м3) включ.

±25

±25

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов, в долях от пределов допускаемой основной погрешности

1,0

Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Газоанализатор С-105 модификации С-105А, С-105М

Диапазон показаний:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 1,9 от 0 до 5,0

Диапазон измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 1,9 от 0 до 5,0

Пределы допускаемой основной погрешности, %:

- приведенной к диапазону от 0 до 0,015 млн-1 (от 0 до 0,040 мг/м3) включ.

- относительной в диапазоне св. 0,015 до 1,9 млн-1 (св. 0,040 до 5,0 мг/м3) включ.

±20

±20

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов (в соответствии с ИРМБ.413312.034.РЭ), в долях от пределов допускаемой основной погрешности

1,0

Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Газоанализатор модели 450i

Диапазон показаний объемной доли, млн-1

от 0 до 10

Диапазон измерений: - объемной доли, млн-1 - массовой концентрации, мг/м3

от 0 до 10

от 0 до 27

Наименование СИ

Наименование характеристики

Значение

Пределы допускаемых значений основной погрешности, %:

- приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до

0,053 мг/м3) включ.

- относительной в диапазоне св. 0,020 до 1,0 млн-1 (св.

0,053 до 2,7 мг/м3) включ.

- относительной в диапазоне св. 1,0 до 10 млн-1 (св. 2,7 до 27 мг/м3) включ.

±20

±20

±20

Газоанализатор AF22e/CH2S модификации AF22e, AF22e/CH2S

Диапазон показаний объемной доли, млн-1

от 0 до 1,0 от 0 до 10

Диапазоны измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 1,0 от 0 до 10 от 0 до 3,0 от 0 до 30

Пределы допускаемой основной погрешности (при нормальных условиях, содержание SO2B ПНГ воздух - не более 0,002 млн-1) , %:

- приведенной к верхнему пределу измерений в диапазоне от 0 до 0,020 млн-1 (от 0 до 0,06 мг/м3) включ.

±15

- относительной в диапазоне:

св. 0,020 до 1,0 млн-1 (св. 0,06 до 3,0 мг/м3) включ.

св. 0,020 до 10 млн-1 (св. 0,06 до 30 мг/м3) включ.

±15

±15

Пределы допускаемой суммарной погрешности в условиях эксплуатации, %:

- приведенной к верхнему пределу измерений в диапазоне от 0 до 0,020 млн-1 (от 0 до 0,06 мг/м3) включ.

- относительной в диапазоне:

св. 0,020 до 1,0 млн-1 (св. 0,06 до 3,0 мг/м3) включ.

св. 0,020 до 10 млн-1 (св. 0,06 до 30 мг/м3) включ

±25

±25

±25

Предел допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов (не более: NO 0,5 млн-1, СН 100 млн-1, O3 0,5 млн-1, СО 200 млн-1, СО2 0,03 %, NO2 1 млн-1, О2 от 10 до 21 %, ароматические углеводороды 0,1 млн-1, меркаптаны 0,1 млн-1) и от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности, не более

±0,4

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Наименование СИ

Наименование характеристики

Значение

Газоанализатор АРХА-370  мо

дификации APSA-370, APSA-370 SO2/H2S

Диапазон показаний:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 2,0 от 0 до 6,0

Диапазон измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 2,0 от 0 до 6,0

Пределы допускаемой основной погрешности, %:

- приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,06 мг/м3) включ.

- относительной в диапазоне св. 0,020 до 2,0 млн-1 (св. 0,06 до 6 мг/м3) включ.

±15

±15

Пределы допускаемой погрешности в условиях эксплуатации 1), %:

- приведенной (для 1-го диапазона измерений)

- относительной (для 2-го диапазона измерений)

±25

±25

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,3

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально- разовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более

0,8

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Газоанализаторы Serinus 50, Serinus 51

Диапазон показаний объемной доли, млн-1 (массовой концентрации, мг/м3)

от 0 до 20

( от 0 до 53)

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

от 0 до 20 (от 0 до 53)

Пределы допускаемой погрешности, %:

- приведенной к поддиапазону от 0 до 0,020 млн-1включ.

(от 0 до 0,05 мг/м3включ.)

- относительной в диапазоне св. 0,020 до 20 млн-1 включ.

(св. 0,05 до 53 мг/м3 включ.)

±20

±15

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от основной погрешности

0,3

Газоанализатор

М1050А

Диапазоны показаний объемной доли, млн-1

от 0 до 0,05 от 0 до 2,0 от 0 до 20

Наименование СИ

Наименование характеристики

Значение

Диапазоны измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 2,0 от 0 до 20

от 0 до 6,0

от до 50

Пределы допускаемой основной погрешности в диапазоне измерений от 0 до 2,0 млн-1 (от 0 до 6,0 мг/м3), %: - приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,06 мг/м3) включ.

- относительной в диапазоне св. 0,020 до 2,0 млн-1 (св. 0,06 до 6,0 мг/м3) включ.

±15

±15

Пределы допускаемой основной погрешности в диапазоне измерений от 0 до 20 млн-1 (от 0 до 50 мг/м3), %: - приведенной к диапазону от 0 до 0,5 млн-1 (от 0 до 1,3 мг/м3) включ.

- относительной в диапазоне св. 0,5 до 20 млн-1 (св. 1,3 до 50 мг/м3) включ.

±15

±15

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: NO 1,0 млн-1, O3 0,5 млн-1, СО 200 млн-1, NO2 1,0 млн-1, O2 от 18 до 24 %, ароматические углеводороды 0,5 млн-1), в долях от пределов допускаемой основной погрешности, не более

1,0

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Газоанализатор

AQMS  модель

AQMS 500

Диапазон показаний:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 20

от 0 до 50

Диапазон измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 4,0 от 0 до 10

Пределы допускаемой основной погрешности, %:

- приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,050 мг/м3) включ.

- относительной в диапазоне св. 0,020 до 4,0 млн-1 (св. 0,050 до 10 мг/м3) включ.

±15

±15

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Наименование СИ

Наименование характеристики

Значение

Газоанализатор

СВ-320 модификации  СВ-320—

AI-HiS,     SO2,

СВ-320-А2- H2S, SO2

Предел суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально разовой ПДК по ГОСТ 12.1.005-88), в долях от пределов допускаемой основной погрешности

1,5

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Диапазон показаний:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 0,70 от 0 до 2,0

Диапазон измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 7,0 от 0 до 2,0

Пределы допускаемой основной погрешности, %:

- приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,05 мг/м3) включ.

- относительной в диапазоне св. 0,020 до 0,70 млн-1 (св. 0,05 до 2,0 мг/м3) включ.

±25

±25

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более:NO 0,5 мг/м3, NO2 0,5 мг/м3, ЫНз 1 мг/м3, CI2 0,1 мг/м3, СО 20 мг/м3, O3 0,2 мг/м3, сероорганические соединения 0,05 мг/м3, H2S 0,2 мг/м3, атмосферная пыль 0,15 мг/м3, в долях от пределов допускаемой основной погрешности, не более

1,0

Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

1) При контроле предельно-допустимой концентрации (ПДКм.р.) загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в описании типа на средство измерений (таблица 4), в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г.

Наименование СИ

Наименование характеристики

Значение

Газоанализатор

АРХА-370  моди

фикации APSA-370 H2S,    APSA-370

SO2/H2S

Диапазон измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 1,0 от 0 до 1,5

Наименование СИ

Наименование характеристики

Значение

Диапазон показаний:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 1,0 от 0 до 1,5

Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,005 млн-1 (от 0 до 0,008 мг/м3) включ.

- относительной в диапазоне св. 0,005 до 1,0 млн-1 (св. 0,008 до 1,5 мг/м3) включ.

±20

±20

Пределы допускаемой погрешности в условиях эксплуатации 1), %:

- приведенной (для 1-го диапазона измерений)

- относительной (для 2-го диапазона измерений)

±25

±25

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,3

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально- разовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более

0,5

Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Газоанализатор AF22e модификация AF22e/CH2S

Диапазоны показаний - объемной доли, млн-1

от 0 до 1,0 от 0 до 10

Диапазоны измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 1,0 от 0 до 10 от 0 до 1,5 от 0 до 15

Пределы допускаемой основной погрешности (при нормальных условиях, содержание H2S в ПНГ воздух - не более 0,0005 млн-1), %:

- приведенной к верхнему пределу измерений в диапазоне от 0 до 0,005 млн-1 (от 0 до 0,008 мг/м3)

включ.

- относительной в диапазоне:

св. 0,005 до 1,0 млн-1 (св. 0,008 до 1,5 мг/м3) включ.

. 0,005 до 1,0 млн-1 (св. 0,008 до 1,5 мг/м3) включ.

±20

±20

±20

Пределы допускаемой основной погрешности**, %: - приведенной к верхнему пределу измерений в диапазоне от 0 до 0,020 млн-1 (от 0 до 0,06 мг/м3) включ. - относительной в диапазоне св. 0,020 до 1,0 млн-1 (св. 0,06 до 3,0 мг/м3) включ. св. 0,020 до 10 млн-1 (св. 0,06 до 30 мг/м3) включ.

±15

±15

±15

Наименование СИ

Наименование характеристики

Значение

Пределы допускаемой суммарной погрешности в условиях эксплуатации, %:

- приведенной к верхнему пределу измерений в диапазоне от 0 до 0,020 млн-1 (от 0 до 0,06 мг/м3) включ.

- относительной в диапазоне:

св. 0,020 до 1,0 млн-1 (св. 0,06 до 3,0 мг/м3) включ.

св. 0,020 до 10 млн-1 (св. 0,06 до 30 мг/м3) включ

±25

±25

±25

Предел допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов (не более: NO 0,05 млн-1, СН4 100 млн-1, Оз 0,5 млн-1, СО 200 млн-1, СО2 0,03 %, NO2 1 млн-1, О2 от 10 до 21 %, ароматические углеводороды 0,1 млн-1, меркаптаны 0,1 млн-1) и от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности, не более

±0,4

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Газоанализаторы Serinus 51, Serinus 55

Диапазон показаний объемной доли, млн-1

от 0 до 2,0

Диапазон измерений объемной доли, млн-1

от 0 до 2,0

Пределы допускаемой погрешности, %: - приведенной к диапазону от 0 до 0,010 млн-1 включ.

- относительной в диапазоне св. 0,010 до 2,0 млн-1 включ.

±10

±10

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от основной погрешности

0,3

Газоанализа-тормодели 450i

Диапазон показаний объемной доли, млн-1

от 0 до 1,0

Диапазон измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 1,0 от 0 до 1,4

Пределы допускаемых значений основной погрешности, %:

- приведенной к диапазону от 0 до 0,006 млн-1 (от 0 до 0,008 мг/м3) включ.

- относительной в диапазоне св. 0,006 до 1,0 млн-1 (св. 0,008 до 1,4 мг/м3) включ.

±20

±20

Газоанализатор С-105 модификация С-105СВ

Диапазон показаний:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 0,7 от 0 до 1,0

Наименование СИ

Наименование характеристики

Значение

Диапазоны измерений: - объемной доли, млн-1 - массовой концентрации, мг/м3

от 0 до 0,7 от 0 до 1,0

Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,005 млн-1 (от 0 до 0,008 мг/м3) включ.

- относительной в диапазоне св. 0,005 до 0,15 млн-1 (св. 0,008 до 0,20 мг/м3) включ.

- относительной в диапазоне св. 0,15 до 0,70 млн-1 (св. 0,20 до 1,0 мг/м3) включ.

±25

±25

±20

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов (в соответствии с ИРМБ.413312.034.РЭ), в долях от пределов допускаемой основной погрешности

1,0

Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Газоанализатор М1050А (с конвертером)

Диапазон показаний объемной доли, млн-1

от 0 до 1

Диапазон измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 1,0 от 0 до 1,5

Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,010 млн-1 (от 0 до 0,015 мг/м3) включ.

- относительной в диапазоне св. 0,010 до 1,0 млн-1 (св. 0,015 до 1,5 мг/м3) включ.

±15

±15

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: NO 1,0 млн-1, O3 0,5 млн-1, СО 200 млн-1, NO2 1,0 млн-1, O2 от 18 до 24 %, ароматические углеводороды 0,5 млн-1, сероорганические соединения отсутствуют), в долях от пределов допускаемой основной погрешности, не более

1,0

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

1) При контроле предельно-допустимой концентрации (ПДКм.р.) загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в описании типа на средство измерений (таблица 4), в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г.

Наименование СИ

Наименование характеристики

Значение

Газоанализатор АРХА-370  мо

дификация AP-NA-370

Диапазоны показаний:

- объемной доли NO, млн-1

- массовой концентрации NO, мг/м3

- объемной доли NO2 (суммы NOx в пересчете на

NO2), млн-1

- массовой концентрации NO2 (суммы NOx в пересчете на NO2), мг/м3

от 0 до 3,0 от 0 до 4,0

от 0 до 3,0

от 0 до 6,0

Диапазон измерений:

- объемной доли NO, млн-1

- массовой концентрации, мг/м3

- объемной доли NO2 (суммы NOx в пересчете на

NO2), млн-1

- массовой концентрации NO2 (суммы NOx в пере

счете на NO2), мг/м3

от 0 до 3,0 от 0 до 4,0

от 0 до 3,0

от 0 до 6,0

Пределы допускаемой основной погрешности измерений содержания NO, %:

- приведенной к диапазону от 0 до 0,05 млн-1 (от 0 до 0,07 мг/м3) включ.

- относительной в диапазоне св. 0,05 до 3,0 млн-1 (св. 0,07 до 4,0 мг/м3) включ.

Пределы допускаемой основной погрешности измерений содержания NO2 (суммы NOx в пересчете на NO2), %:

- приведенной к диапазону от 0 до 0,05 млн-1 (от 0 до 0,10 мг/м3) включ.

- относительной в диапазоне св. 0,05 до 3,0 млн-1 (св. 0,10 до 6,0 мг/м3) включ.

±15

±15

±15

±15

Пределы допускаемой погрешности в условиях эксплуатации 1), %:

- приведенной (для 1-го диапазона измерений)

- относительной (для 2-го диапазона измерений)

±25

±25

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,3

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимальноразовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более

0,8

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Наименование СИ

Наименование характеристики

Значение

Газоанализаторы Thermo Scientific модели 42i, 17i

Диапазоны показаний:

- массовой концентрации NO, мг/м3

- объемной доли NO, млн-1

- массовой концентрации NO2 (суммы NOx в пересчете на NO2), мг/м3

- объемной доли NO2 (суммы NOx в пересчете на

NO2), млн-1

от 0 до 30 (150) от 0 до 20

(100)

от 0 до 30 (150)

от 0 до 20 (100)

Диапазоны измерений (стандартные):

- массовой концентрации NO, мг/м3

- объемной доли NO, млн-1

- массовой концентрации NO2 (суммы NOx в пересчете на NO2), мг/м3

- объемной доли NO2 (суммы NOx в пересчете на

NO2), млн-1

от 0 до 30

от 0 до 20

от 0 до 30

от 0 до 20

Диапазоны измерений (расширенные):

- массовой концентрации NO, мг/м3

- объемной доли NO, млн-1

- массовой концентрации NO2 (суммы NOx в пересчете на NO2), мг/м3

- объемной доли NO2 (суммы NOx в пересчете на

NO2), млн-1

от 0 до 150

от 0 до 100

от 0 до 150

от 0 до 100

Пределы допускаемой основной погрешности измерений содержания NO (стандартный диапазон), %: - приведенной к диапазону от 0 до 0,06 мг/м3 (от 0 до 0,048 млн-1) включ.

- относительной в диапазоне св. 0,06 до 30 мг/м3 (св. 0,048 до 20 млн-1) включ.

±20

±20

Пределы допускаемой основной погрешности измерений содержания NO2 (стандартный диапазон), %: - приведенной к диапазону от 0 до 0,040 мг/м3) (от 0 до 0,021 млн-1) включ.

- относительной в диапазоне св. 0,04 до 30 мг/м3 (св. 0,021 до 20 млн-1) включ.

±20

±20

Пределы допускаемой основной погрешности измерений содержания NO (расширенный диапазон), %: - приведенной к диапазону от 0 до 30 мг/м3 (от 0 до 24 млн-1) включ.

- относительной в диапазоне св. 30 до 150 мг/м3 (св. 24 до 100 млн-1) включ.

±15

±15

Пределы допускаемой основной погрешности изме )ений содержания NO2 (расширенный диапазон), %: - приведенной к диапазону от 0 до 30 мг/м3) (от 0 до 16 млн-1) включ.

- относительной в диапазоне св. 30 до 150 мг/м3 (св. 16 до 100 млн-1) включ.

±15

±15

Наименование СИ

Наименование характеристики

Значение

Газоанализатор АС32е модификации   АС32е,

AC32e/CNH3

Диапазон показаний:

- объемной доли NO, млн-1

- объемной доли NO, млрд-1

- объемной доли NO2 (суммы NOx в пересчете на

NO2), млрд-1

от 0 до 10 от 0 до 1000

от 0 до 10

Диапазон измерений:

- объемной доли NO, млн-1

- массовой концентрации NO, мг/м3

- объемной доли NO, млрд-1

- массовой концентрации NO, мкг/м3

- объемной доли NO2 (суммы NOx в пересчете на NO2), млрд-1

- массовой концентрации NO2 (суммы NOx в пересчете на NO2), мкг/м3

от 0 до 10 от 0 до 13,5 от 0 до 1000 от 0 до 1350

от 0 до 1000

от 0 до 2000

Пределы допускаемой основной погрешности измерений содержания NO (диапазон показаний от 0 до 10 млн-1), %:

- приведенной к верхнему пределу диапазона измерений от 0 до 4,0 млн-1 (от 0 до 5,0 мг/м3) включ.

- относительной в диапазоне св. 4,0 до 10 млн-1 (св. 5,0 до 13,5 мг/м3) включ.

±15

±15

Пределы допускаемой основной погрешности измерений содержания NO (диапазон показаний от 0 до 1000 млрд-1), %:

- приведенной к верхнему пределу диапазона измерений от 0 до 50 млрд-1 (от 0 до 60 мкг/м3) включ.

- относительной в диапазоне св. 50 до 1000 млрд-1 (св. 60 до 1350 мкг/м3) включ.

±15

±15

Пределы допускаемой основной погрешности измерений содержания NO2 (суммы NOx в пересчете на NO2), %:

- приведенной к верхнему пределу диапазона измерений от 0 до 50 млрд-1 (от 0 до 100 мкг/м3) включ.

- относительной в диапазоне св. 50 до 1000 млрд-1 (св. 100 до 2000 мкг/м3) включ.

±15

±15

Пределы допускаемой погрешности при контроле ПДК вредных веществ в атмосферном воздухе:

по измерительному каналу объемной доли NO

- приведенной к верхнему пределу диапазона измерений от 0 до 50 млрд-1 (от 0 до 60 мкг/м3) включ.

- относительной в диапазоне св. 50 до 1000 млрд-1 (св. 60 до 1350 мкг/м3) включ.

±25

±25

по измерительному каналу объемной доли NO2

- приведенной к верхнему пределу диапазона измерений от 0 до 50 млрд-1 (от 0 до 100 мкг/м3) включ.

- относительной в диапазоне св. 50 до 1000 млрд-1 (св. 100 до 2000 мкг/м3) включ.

±25

±25

Наименование СИ

Наименование характеристики

Значение

Пределы допускаемой погрешности при контроле

ПДК вредных веществ в воздухе рабочей зоны: по измерительному каналу объемной доли NO - приведенной к верхнему пределу диапазона измерений от 0 до 4 млн-1 включ.

- относительной в диапазоне св. 4 до 10 млн-1 включ.

±25

±25

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов (не более: СН4 1000 млн-1, Оз 1 млн-1, СО 200 млн-1, СО2ЗОО, SO2 10 млн-1, H2S 10 млн-1) и от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности, не более

±0,5

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Газоанализатор ЕТ-909 исполнения ЕТ-909, ЕТ-909-01

ЕТ-909-11

Диапазон показаний массовой концентрации NO, NO2 (суммы NOx в пересчете на NO2 - ЕТ-909, ЕТ-909-01), мг/м3

от 0 до 10

Диапазон измерений массовой концентрации NO, NO2 (суммы NOx в пересчете на NO2 - ЕТ-909, ЕТ-909-01), мг/м3

от 0 до 10

Пределы допускаемой погрешности измерений: - абсолютной, в диапазоне от 0 до 0,08 мг/м3включ., мг/м3

- относительной, в диапазоне св. 0,08 до 10 мг/м3включ., %

±0,016

±20

Газоанализаторы   Serinus

40, Serinus 44

Диапазон показаний объемной доли NO, NO2, NOx,

-1 млн

от 0 до 20

Диапазон измерений объемной доли NO, NO2, NOx, -1

млн

от 0 до 20

Пределы допускаемой погрешности, %:

- приведенной к диапазону от 0 до 0,050 млн-1 включ.

- относительной в диапазоне св. 0,050 до 20 млн-1

включ.

±15

±15

Газоанализатор М1040А

Диапазоны показаний объемной доли NO, NO2, (суммы окислов азота NOx в пересчете на NO2), млн-1

от 0 до 0,050 от 0 до 2,0 от 0 до 20

Наименование СИ

Наименование характеристики

Значение

Диапазоны измерений:

- объемной доли NO, NO2, (суммы окислов азота NOx в пересчете на NO2), млн-1

от 0 до 0,050

от 0 до 2,0 от 0 до 20

- массовой концентрации NO, мг/м3

от 0 до 0,065

от 0 до 2,7 от 0 до 25

- массовой концентрации NO2, (суммы окислов азота NOx в пересчете на NO2), мг/м3

от 0 до 0,10 от 0 до 4,1 от 0 до 40

Диапазоны показаний от 0 до 0,050 млн-1 и от 0 до 2,0

-1 млн

Пределы допускаемой основной погрешности изме-

рений содержания NO, %:

- приведенной к диапазону от 0 до 0,050 млн-1 (от 0 до 0,065 мг/м3) включ.

- относительной в диапазоне св. 0,050 до 2,0 млн-1 (св.

±15

0,065 до 2,7 мг/м3) включ.

±15

Пределы допускаемой основной погрешности измерений содержания NO2, (суммы окислов азота NOx в

пересчете на NO2), %:

- приведенной к диапазону от 0 до 0,050 млн-1 (от 0 до 0,10 мг/м3) включ.

- относительной в диапазоне св. 0,050 до 2,0 млн-1 (св.

±15

0,10 до 4,1 мг/м3) включ.

±15

Диапазон показаний от 0 до 20 млн-1

Пределы допускаемой основной погрешности измерений содержания NO, %:

- приведенной к диапазону от 0 до 0,50 млн-1 (от 0 до 0,060 мг/м3) включ.

- относительной в диапазоне св. 0,5 до 20 млн-1 (св.

±15

0,60 до 25 мг/м3) включ.

Пределы допускаемой основной погрешности измерений содержания NO2, (суммы окислов азота NOx в

±15

пересчете на NO2), %:

- приведенной к диапазону от 0 до 0,50 млн-1 (от 0 до

1,0 мг/м3) включ.

±15

- относительной в диапазоне св. 0,5 до 20 млн-1 (св. 1,0 до 40 мг/м3) включ.

±15

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Наименование СИ

Наименование характеристики

Значение

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: СН 1000 млн-1, Оз 1,0 млн-1, СО 200 млн-1, SO2 20 млн-1), в долях от пределов допускаемой основной погрешности, не более

1,0

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Газоанализатор AQMS модель   AQMS

600

Диапазон показаний:

- объемной доли NO, млн-1

- массовой концентрации NO, мг/м3

- объемной доли NO2, млн-1

- массовой концентрации NO2, мг/м3

от 0 до 20

от 0 до 25 от 0 до20 от 0 до 40

Диапазон измерений:

- объемной доли NO, млн-1

- массовой концентрации NO, мг/м3

- объемной доли NO2, млн-1

- массовой концентрации NO2, мг/м3

от 0 до 2,0 от 0 до 3,0 от 0 до 2,0 от 0 до 4

Пределы допускаемой основной погрешности измерений содержания NO, %:

- приведенной к диапазону от 0 до 0,050 млн-1 (от 0 до 0,07 мг/м3) включ.

±15

- относительной в диапазоне св. 0,050 до 2,0 млн-1 (св. 0,07 до 4,0 мг/м3) включ.

Пределы допускаемой основной погрешности изме

рений содержания NO2, %:

- приведенной к диапазону от 0 до 0,05 млн-1 (от 0 до 0,10 мг/м3) включ.

- относительной в диапазоне св. 0,05 до 2,0 млн-1 (св.

0,10 до 4 мг/м3) включ.

±15

±25

±25

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Предел суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально разовой ПДК по ГОСТ 12.1.005-88), в долях от пределов допускаемой основной погрешности

1,5

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Наименование СИ

Наименование характеристики

Значение

Газоанализатор Н-320 модификация Н-320А

Диапазон показаний:

- объемной доли NO, млн-1

- массовой концентрации NO, мг/м3

- объемной доли NO2, млн-1

- массовой концентрации NO2, мг/м3

от 0 до 0,8 от 0 до 1,0 от 0 до 0,5 от 0 до 1,0

Диапазон измерений:

- объемной доли NO, млн-1

- массовой концентрации NO, мг/м3

- объемной доли NO2, млн-1

- массовой концентрации NO2, мг/м3

от 0 до 0,8 от 0 до 1,0 от 0 до 0,5 от 0 до 1,0

Пределы допускаемой основной погрешности измерений содержания NO, %:

- приведенной к диапазону от 0 до 0,06 млн-1 (от 0 до 0,08 мг/м3) включ.

- относительной в диапазоне св. 0,06 до 0,8 млн-1 (св. 0,08 до 1,0 мг/м3) включ.

Пределы допускаемой основной погрешности измерений содержания NO2,%:

- приведенной к диапазону от 0 до 0,04 млн-1 (от 0 до 0,08 мг/м3) включ.

- относительной в диапазоне св. 0,04 до 0,5 млн-1 (св. 0,08 до 1,0 мг/м3) включ.

±25

±25

±25

±25

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемой суммарной дополнительной погрешности от влияния неизмеряемых компонентов, перечень и концентрация которых приведены в ИРМБ.413312.003РЭ, в долях от основной погрешности

0,3

Пределы допускаемой дополнительной погрешности от изменения влажности, атмосферного давления, напряжения и частоты питания переменного тока, наличия вибрации, внешних магнитных и электрических полей, изменения пространственного положения, смены хемилюминесцентного датчика в условиях эксплуатации, в долях от основной погрешности

0,2

Допускаемое изменение выходного сигнала за 7 суток непрерывной работы, не более, в долях от пределов допускаемой основной погрешности

0,5

Газоанализатор 105 модификации   Н-

105, Р-105

Диапазон показаний:

- объемной доли NO, млн-1

- массовой концентрации NO, мг/м3

- объемной доли NO2, млн-1

- массовой концентрации NO2, мг/м3

от 0 до 3,2 от 0 до 4,0 от 0 до 2,1 от 0 до 4,0

Наименование СИ

Наименование характеристики

Значение

Диапазон измерений:

- объемной доли NO, млн-1

от 0 до 3,2

- массовой концентрации NO, мг/м3

от 0 до 4,0

- объемной доли NO2, млн-1

от 0 до 2,1

- массовой концентрации NO2, мг/м3

от 0 до 4,0

Пределы допускаемой основной погрешности измерений содержания NO, %:

- приведенной к диапазону от 0 до 0,032 млн-1 (от 0 до 0,040 мг/м3) включ.

±20

- относительной в диапазоне св. 0,032 до 3,2 млн-1 (св. 0,040 до 4,0 мг/м3) включ.

±20

Пределы допускаемой основной погрешности измерений содержания NO2,%:

- приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,040 мг/м3) включ.

±20

- относительной в диапазоне св. 0,020 до 2,1 млн-1 (св. 0,040 до 4,0 мг/м3) включ.

±20

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов (не более: СО 3000 мг/м3, СО2 50 мг/м3, ароматические углеводороды 1,0 мг/м3, О3 0,5 мг/м3, SO2 5,0 мг/м3, H2S 0,5 мг/м3, атмосферная пыль 0,15 мг/м3), в долях от предела допускаемой основной погрешности

±0,5

Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Наименование СИ

Наименование характеристики

Значение

Газоанализатор АС32е модификация AС32е/CNHз

Диапазон показаний: - объемной доли, млрд-1

от 0 до 1000

Диапазон измерений:

- объемной доли, млрд-1

- массовой концентрации, мкг/м3

от 0 до 1000 от 0 до 800

Наименование СИ

Наименование характеристики

Значение

Пределы допускаемой основной погрешности измерений, %:

- приведенной к верхнему пределу диапазона измерений от 0 до 50 млрд-1 (от 0 до 40 мкг/м3) включ.

- относительной, в диапазоне св. 50 до 1000 млрд-1 (св.

40 до 800 мкг/м3) включ.

±15

±15

Пределы допускаемой погрешности при контроле ПДК вредных веществ в атмосферном воздухе:

- приведенной к верхнему пределу диапазона измерений от 0 до 50 млрд-1 включ.

- относительной, в диапазоне св. 50 до 1000 млрд-1 включ.

±25

±25

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов (не более: СН4 1000 млн-1, Оз 1 млн-1, СО 200 млн-1, СО2ЗОО, SO2 10 млн-1, H2S 10 млн-1) и от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности, не более

±0,5

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Газоанализатор АРХА-370 модификация APNA-370 NH3

Диапазон показаний:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 4,0 от 0 до 25

Диапазон измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 4,0 от 0 до 25

Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,05 млн-1 (от 0 до 0,04 мг/м3) включ.

- относительной в диапазоне св. 0,05 до 4,0 млн-1 (св. 0,04 до 2,5 мг/м3) включ.

±20

±20

- относительной в диапазоне св. 0,05 до 3,0 млн-1 (св. 0,10 до 6,0 мг/м3) включ.

±20

Пределы допускаемой погрешности в условиях эксплуатации 1), %:

- приведенной (для 1 -го диапазона измерений)

- относительной (для 2-го диапазона измерений)

±25

±25

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,3

Наименование СИ

Наименование характеристики

Значение

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально- разовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более

0,8

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Газоанализатор ЕТ-909 исполнение ЕТ-909-11

Диапазон показаний массовой концентрации, мг/м3

от 0 до 10

Диапазон измерений массовой концентрации , мг/м3

от 0 до 10

Пределы допускаемой погрешности измерений: - абсолютной, в диапазоне от 0 до 0,20 мг/м3включ., мг/м3

- относительной, в диапазоне св. 0,20 до 10 мг/м3включ., %

±0,04

±20

Газоанализатор Serinus 44

Диапазон показаний объемной доли, млн-1

от 0 до 20

Диапазон измерений объемной доли, млн-1

от 0 до 20

Пределы допускаемой погрешности, %:

- приведенной к диапазону от 0 до 0,050 млн-1 включ.

- относительной в диапазоне св. 0,050 до 20 млн-1

включ.

±15

±15

Газоанализатор М1040А (с конвертером)

Диапазон показаний объемной доли, млн-1

от 0 до 5,0

Диапазон измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 5,0 от 0 до 4,0

Пределы допускаемой основной погрешности, %:

- приведенной к диапазону от 0 до 0,050 млн-1 (от 0 до 0,040 мг/м3) включ.

- относительной в диапазоне св. 0,05 до 5 млн-1 (св. 0,040 до 4,0 мг/м3) включ.

±15

±15

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: СН4 1000 млн-1, O3 1,0 млн-1, СО 200 млн-1, SO2 20 млн-1), в долях от пределов допускаемой основной погрешности, не более

1,0

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Наименование СИ

Наименование характеристики

Значение

Газоанализатор Н-320 модификация Н-320А

Диапазон показаний:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 1,4 от 0 до 1,0

Диапазон измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 1,4 от 0 до 1,0

Пределы допускаемой основной погрешности измерений, %:

- приведенной к диапазону от 0 до 0,30 млн-1 (от 0 до 0,20 мг/м3) включ.

- относительной в диапазоне св. 0,30 до 1,4 млн-1 (св.

0,20 до 1,0 мг/м3) включ.

±25

±25

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемой суммарной дополнительной погрешности от влияния неизмеряемых компонентов, перечень и концентрация которых приведены вс ИРМБ.413312.003РЭ, в долях от основной погрешности

0,3

Пределы допускаемой дополнительной погрешности от изменения влажности, атмосферного давления, напряжения и частоты питания переменного тока, наличия вибрации, внешних магнитных и электрических полей, изменения пространственного положения, смены хемилюминесцентного датчика в условиях эксплуатации, в долях от основной погрешности

0,2

Допускаемое изменение выходного сигнала за 7 суток непрерывной работы, не более, в долях от пределов допускаемой основной погрешности

0,5

Газоанализатор 105 модификация Н-105

Диапазон показаний:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 2,8 от 0 до 2,0

Диапазон измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 2,8 от 0 до 2,0

Пределы допускаемой основной погрешности измерений, %:

- приведенной к диапазону от 0 до 0,057 млн-1 (от 0 до 0,040 мг/м3) включ.

- относительной в диапазоне св. 0,057 до 2,8 млн-1 (св.

0,040 до 2,0 мг/м3) включ.

±20

±20

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Наименование СИ

Наименование характеристики

Значение

Пределы допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов (не более: СО 3000 мг/м3, СО2 50 мг/м3, ароматические углеводороды 1,0 мг/м3, Оз 0,5 мг/м3, SO2 5,0 мг/м3, H2S 0,5 мг/м3, атмосферная пыль 0,15 мг/м3), в долях от предела допускаемой основной погрешности

±0,5

Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Газоанализаторы Thermo Scientific модель 17i

Диапазоны показаний:

- массовой концентрации, мг/м3

- объемной доли, млн-1

от 0 до 30 (150) от 0 до 20 (100)

Диапазоны измерений (стандартные): - массовой концентрации, мг/м3 - объемной доли, млн-1

от 0 до 30

от 0 до 20

Диапазоны измерений (расширенные): - массовой концентрации, мг/м3 - объемной доли, млн-1

от 0 до 150

от 0 до 100

Пределы допускаемой основной погрешности измерений (стандартный диапазон), %:

- приведенной к диапазону от 0 до 0,04 мг/м3 (от 0 до 0,056 млн-1) включ.

- относительной в диапазоне св. 0,04 до 30 мг/м3 (св. 0,056 до 20 млн-1) включ.

±20

±20

Пределы допускаемой основной погрешности измерений (расширенный диапазон), %:

- приведенной к диапазону от 0 до 30 мг/м3 (от 0 до 42 млн-1) включ.

- относительной в диапазоне св. 30 до 150 мг/м3 (св.

42 до 100 млн-1) включ.

±15

±15

1) При контроле предельно-допустимой концентрации (ПДКм.р.) загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в описании типа на средство измерений (таблица 4), в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г.

Наименование СИ

Наименование характеристики

Значение

Газоанализатор

Гамма-ЕТ

Диапазон показаний массовой концентрации суммы углеводородов (СН) в пересчете на метан, метана (СН4) и суммы углеводородов за вычетом метана (hCH) мг/м3

от 0 до 100

Диапазон измерений, мг/м3

от 0 до 100

Наименование СИ

Наименование характеристики

Значение

Пределы допускаемой основной погрешности измерений:

- абсолютной, в диапазоне от 0 до 5,0 мг/м3) включ., мг/м3

- относительной, в диапазоне св. 5,0 до 100

мг/м3 включ., %

±1

±20

Предел допускаемого среднеквадратического отклонения случайной составляющей погрешности So

0,1 А (5)

Газоанализатор углеводородов стационарный НС51М

Диапазоны показаний массовой концентрации мета-на/общего содержания углеводородов, мг/м3

от 0 до 10 от 0 до 50 от 0 до 100 от 0 до 500 от 0 до 1000

Диапазоны измерений, мг/м3

от 0 до 10 от 0 до 50 от 0 до 100 от 0 до 500 от 0 до 1000

Пределы допускаемой основной погрешности измерений, %:

- приведенной к диапазону от 0 до 10 мг/м3включ. (диапазоны показаний от 0 до 10 мг/м3 и от 0 до 100 мг/м3)

- приведенной к диапазону от 0 до 50 мг/м3включ. (диапазон показаний от 0 до 50 мг/м3),

- приведенной к диапазону от 0 до 100 мг/м3включ. (диапазоны показаний от 0 до 500 мг/м3 и от 0 до 1000 мг/м3)

- относительной, в диапазоне св. 10 до 100 мг/м3) включ. (диапазон показаний от 0 до 100 мг/м3)

- относительной, в диапазоне св. 100 до 500 мг/м3включ. (диапазон показаний от 0 до 500 мг/м3) и св. 100 до 1000 мг/м3включ. (диапазон показаний от 0 до 1000 мг/м3)

±20

±15

±15

±20

±15

±25

Предел допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Газоанализатор АРХА-370  мо

дификация АРНА-370

Диапазон показаний содержания суммы углеводородов в пересчете на метан (1СН), метана (СН4) и суммы углеводородов за вычетом метана (XNCH): - объемной доли, млн-1

- массовой концентрации, мг/м3

от 0 до 100 от 0 до 70

Наименование СИ

Наименование характеристики

Значение

Диапазон измерений:

- объемной доли, млн-1

- массовой концентрации, мг/м3

От 0 до 100

От 0 до 70

Пределы допускаемой основной погрешности измерений, %:

- приведенной к диапазону от 0 до 5 млн-1 (от 0 до

3,6 мг/м3) включ.

- относительной, в диапазоне св. 5 до 100 млн-1 (св.

3,6 до 70 мг/м3) включ.

±15

±15

Пределы допускаемой погрешности в условиях эксплуатации 1), %:

- приведенной (для 1-го диапазона измерений)

- относительной (для 2-го диапазона измерений)

±25

±25

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,3

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимальноразовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более

0,8

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Наименование СИ

Наименование характеристики

Значение

Хроматограф газовый Syntech Spectras GC 955 модель. 300, 600 или 800

Уровень флуктуационных шумов нулевого сигнала, УЕ:

с детектором ПИД

с детектором ФИД

400

200

Предел детектирования, г/с, не менее:

с детектором ПИД (по пропану)

с детектором ФИД (модели 300 и 800 - по этилену, модель 600 - по бензолу)

340-12

Г10-11

Относительное среднее квадратическое отклонение выходного сигнала (площади и времени удерживания пиков), %, не более

3

Относительное изменение выходного сигнала (площади и времени удерживания пиков) за 8 часов непрерывной работы, %, не более

6

Наименование СИ

Наименование характеристики

Значение

Хроматограф газовый портативный  «Хро-

матэк - Газохром 2000»

Уровни флуктуационных шумов нулевого сигнала, не более:

с детектором ДТП, В

с детектором ДТХ, В

с детектором ПИД, А

с детектором ФИД, А

2-10’7 640-6 3Ч0-14 240-13

Пределы детектирования, более:

с детектором ДТП, г/см3 (по гептану или пропану)

с детектором ДТХ, г/см3 (водороду)

с детектором ПИД, г/см (по гептану или пропану)

с детектором ФИД, г/см (по бензолу или ацетилену)

340-9 540-10 340-12 П10-12

Пределы допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала (высота или площадь пика и времени удерживания), % с детектором ДТП с детектором ДТХ

2

2

Хроматограф газовый портативный  «Хро-

матэк - Газохром 2000»

с детектором ПИД с детектором ФИД

2

5

Пределы допускаемого значения изменения выходного сигнала(высота или площадь пика и время удерживания) за цикл измерений 48 часов, % с детектором ДТП с детектором ДТХ с детектором ПИД с детектором ФИД

±5 ±10 ±5 ±10

Наименование характеристики

Значение

Время выхода на режим, мин, не более

90

Диапазон поддержания внутренней температуры павильона

от +15 до +25

Параметры электрического питания комплекса:

- напряжение переменного тока, В

- частота переменного тока, Гц

Параметры стабилизированного электрического питания оборудования (однофазный переменный ток):

- напряжение переменного тока, В

- частота переменного тока, Гц

от 160 до 280 50±1

230±12 50±1

Потребляемая мощность, Вт, не более

5000

Габаритные размеры, мм, не более: - длина - ширина

3600

2400

Наименование характеристики

Значение

Время выхода на режим, мин, не более

90

Диапазон поддержания внутренней температуры павильона

от +15 до +25

- высота (без учета высоты метеомачты и антенны)

2500

Масса, кг, не более

4000

Условия эксплуатации:

- температура окружающей среды, оС

- относительная влажность воздуха,%

- атмосферное давление, кПа

от -50 до +50 до 100 от 84,4 до 106,7

Климатическое исполнение по ГОСТ 15150-69

УХЛ1

Полный средний срок службы, не менее, лет

8

Наименование

Обозначение

Количество

1. Средства измерений

Газоанализатор О342е

-

по заказу

Газоанализаторы АРХА-370

-

по заказу

Газоанализатор озона Ф-105

-

по заказу

Газоанализатор Serinus 10

-

по заказу

Газоанализаторы AQMS

-

по заказу

Газоанализатор К-100

-

по заказу

Газоанализатор Serinus 30

-

по заказу

Газоанализатор М1030А

-

по заказу

Газоанализатор СО12е

-

по заказу

Газоанализатор С-310А

-

по заказу

Газоанализаторы С-105

-

по заказу

Газоанализаторы AF22е

-

по заказу

Газоанализатор Serinus 50

-

по заказу

ГазоанализаторThermo Scientific модель 42i

-

по заказу

ГазоанализаторThermo Scientific модель 17i

-

по заказу

Газоанализатор модели 450i

-

по заказу

Газоанализатор М1050А

-

по заказу

Газоанализатор СВ-320

-

по заказу

Газоанализатор Serinus 51

-

по заказу

Газоанализатор Serinus 55

-

по заказу

Газоанализатор АС32е

-

по заказу

Наименование

Обозначение

Количество

Газоанализатор ЕТ-909

-

по заказу

Газоанализатор Н-320

-

по заказу

Газоанализатор 105

-

по заказу

Газоанализатор Serinus 40

-

по заказу

Газоанализатор Serinus 44

-

по заказу

Газоанализатор М1040А

-

по заказу

Газоанализатор Г амма-ЕТ

-

по заказу

Газоанализатор углеводородов стационарный НС51М

-

по заказу

Хроматограф газовый SyntechSpectrasGC 955 модель. 300, 600 или 800

-

по заказу

Хроматограф газовый портативный «Хроматэк - Газохром 2000»

-

по заказу

Анализатор пыли TEOM серии 1405

-

по заказу

Анализатор пыли DUSTTRAK 8530

-

по заказу

Анализатор пыли MP 101M мод. MP 101-09

-

по заказу

Анализатор пыли Topas

-

по заказу

Анализатор пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF или EDM 11-E

-

по заказу

Станция автоматическая метеорологическая

Vantage Pro2

-

по заказу

Метеостанция автоматическая WXT530

-

по заказу

Станция погодная автоматическая WS-UMB

-

по заказу

Метеостанция автоматическая IMETEOLABS PWS

-

по заказу

Станция метеорологическая М-49М

-

по заказу

Блок детектирования БДБГ-200

-

по заказу

Комплекс  измерительный  универсальный

УИМ-Д

-

по заказу

Шумомер-виброметр,   анализатор   спектра

Экофизика-110А

-

по заказу

Анализатор шума и вибрации АССИСТЕНТ

-

по заказу

2 Средства метрологического обеспечения*

-

1 компл.

3. Система сбора, обработки и вывода данных:

-

1 компл.

- промышленный компьютер с расширителями портов RS-232 и RS-485

—

1 компл.

- ЖК-монитор

-

1 шт.

- клавиатура

-

1 шт.

- манипулятор-мышь

-

1 шт.

- стандартное (лицензионное) программное обеспечение

-

1 компл.

- специальное (прикладное) программное обеспечение

«АРМ ПКЗ»

1 компл.

- модем передачи данных

-

2 компл.

4.Генератор водорода

«ЭЛДИС-130»

1шт.

Наименование

Обозначение

Количество

5. Пробоотборный зонд с коллектором распределения и подогрева газовой пробы

«Атмосфера-4М»

1 компл.

6. Стойка приборная

-

2 шт.

7. Павильон:

ДПНК.413510.ххх.х

1 шт.

- блок-бокс

-

1 компл.

- комплект мебели

-

1 шт.

- лестница-стремянка

-

1 шт.

- огнетушитель углекислотный

-

2 шт.

8. Система жизнеобеспечения:

ДПНК.413530.ххх.х

1 шт.

- кондиционер

-

1 шт.

- электроконвертор

-

2 шт.

- вытяжной вентилятор

-

1 шт.

- источник бесперебойного питания

-

1 шт.

- блок КЖО

-

1 шт.

- минихолодильник

-

1 шт.

- прибор пожарно-охранный

-

1 шт.

- извещатель пожарный дымовой

-

1 шт.

- извещатель охранный магнитоконтактный

-

1 шт.

9. Метеомачта

-

1 шт.

10. ЗИП

-

1 компл.

11. Документация:

Комплекс измерительный газоаналитический контроля загазованности атмосферного воздуха -пост ПКЗ-А. Паспорт

ДПНК.413500.ххх.х ПС

1 экз.

Комплекс измерительный газоаналитический контроля загазованности атмосферного воздуха -пост ПКЗ-А. Павильон. Паспорт

ДПНК.413510.ххх.х ПС

1 экз.

Комплекс измерительный газоаналитический контроля загазованности атмосферного воздуха -пост ПКЗ-А. Комплекс измерительный. Формуляр

ДПНК.413520.ххх.х ФО

1 экз.

Комплекс измерительный газоаналитический контроля загазованности атмосферного воздуха -пост ПКЗ-А. Комплекс измерительный. Руководство по эксплуатации

ДПНК.413520.ххх.х РЭ

1 экз.

Комплекс измерительный газоаналитический контроля загазованности атмосферного воздуха -пост ПКЗ-А. Руководство пользователя

ДПНК.413500.ххх.х РП

1 экз.

Комплексы измерительные газоаналитические контроля загазованности атмосферного воздуха -посты ПКЗ-А. Методика поверки с изменением № 1

МП 205-13-2018

1 экз.

* Комплект средств метрологического обеспечения (ГСО состава газовых смесей, генераторы газовых смесей, источники микропотока (ИМ), и др.) формируется по заявке потребителя.
