Датчики давления PBS, PHT, PBSH, PFT, PBT
| Номер в ГРСИ РФ: | 73309-18 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | Фирма "SICK MAIHAK GmbH", Германия |
Датчики давления серий PBS, PHT, PBSH, PFT, PBT (далее - датчики) предназначены для непрерывных измерений давления (избыточного, разрежение-избыточного, абсолютного) и преобразования измеренного давления в унифицированные выходные сигналы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73309-18 |
| Наименование | Датчики давления |
| Модель | PBS, PHT, PBSH, PFT, PBT |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 04.12.2023 |
Производитель / Заявитель
Фирма "SICK AG", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 36 |
| Найдено поверителей | 10 |
| Успешных поверок (СИ пригодно) | 36 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 73309-18: Описание типа СИ | Скачать | 171.7 КБ | |
| 73309-18: Методика поверки МЦКЛ.0254.МП | Скачать | 13.4 MБ |
Описание типа
Назначение
Датчики давления серий PBS, PHT, PBSH, PFT, PBT (далее - датчики) предназначены для непрерывных измерений давления (избыточного, разрежение-избыточного, абсолютного) и преобразования измеренного давления в унифицированные выходные сигналы.
Описание
Принцип действия датчиков основан на упругой деформации чувствительного элемента (мембраны). Измеряемое давление вызывает деформацию мембраны датчика, что приводит к изменению электрического сопротивления первичного преобразователя, находящегося в контакте с мембраной. Электронный модуль усиливает и преобразует изменение сопротивления первичного преобразователя в унифицированный аналоговый выходной сигнал - силы постоянного тока, напряжения или цифровой сигнал. Данный сигнал может быть обработан вторичной аппаратурой. Зависимость аналогового выходного сигнала от входной измеряемой величины давления - линейно возрастающая или линейно убывающая.
Датчики состоят из чувствительного элемента и электронного модуля, размешенных в корпусе из нержавеющей стали, разъема для электрических подключений и устройства присоединения к процессу. В некоторых модификациях в состав датчика входят дисплей с кнопками управления.
Все части, контактирующие со средой, давление которой измеряется, изготавливаются из нержавеющей стали.
Датчики выпускаются в различных исполнениях, отличающихся друг от друга конструкцией, видом измеряемого давления, диапазонами измерений и точностными характеристиками.
Присоединение датчиков может выполняться как в виде стандартного резьбового штуцера, так и в виде внешней мембраны, в зависимости от модификации.
Степень защиты датчиков, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды по ГОСТ 14254-2015 не ниже IP65.
Защита от несанкционированного доступа обеспечивается конструкцией датчиков и пломбой изготовителя.

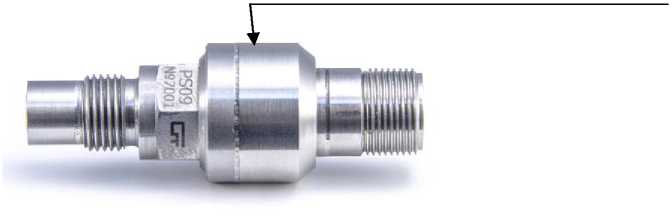

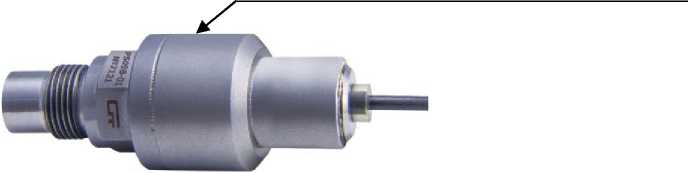

Фотографии общего вида и схема нанесения пломбы изготовителя приведены на рисунке 1.
а) серия PBS
в) серия PFT
б) серия PBSH
г) серия PBT
д) серия PHT
Рисунок 1 - Общий вид и схемы пломбировок датчиков
Программное обеспечение
Датчики серий PBS, PBSH имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве и передачи измерительной информации во внешние устройства.
Нормирование метрологических характеристик датчиков проведено с учётом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1 - 2.
Таблица 1 - Идентификационные данные ПО датчиков давления серий PBS
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
PBS Firmware |
|
Номер версии ПО, не ниже |
2.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Таблица 2 - Идентификационные данные ПО датчиков серий PBSH
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
PBSH Firmware |
|
Номер версии ПО, не ниже |
2.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Основные метрологические и технические характеристики датчиков приведены в таблицах 3 - 4.
Таблица 3 - Метрологические характеристики
|
Характеристика |
Значение |
|
1 |
2 |
|
Диапазон измерений (ДИ) серия PBS - избыточного давления НПИ*, кПа ВПИ*, кПа - абсолютного давления НПИ, кПа ВПИ, кПа - разряжения, разрежения-избыточного НПИ, кПа ВПИ, кПа серия PBSH - избыточного давления НПИ, кПа ВПИ, кПа - абсолютного давления НПИ, кПа ВПИ, кПа - разряжения, разрежения-избыточного НПИ, кПа ВПИ, кПа |
0 от 100 до 60000 0 от 100 до 2500 -100 от 0 до 2400 0 от 100 до 2500 0 от 100 до 2500 -100 от 0 до 2400 |
|
1 |
2 |
|
серия PBT - избыточного давления | |
|
НПИ, кПа |
0 |
|
ВПИ, кПа - абсолютного давления |
от 100 до 60000 |
|
НПИ, кПа |
0 |
|
ВПИ, кПа - разряжения, разрежения-избыточного |
от 100 до 2500 |
|
НПИ, кПа |
-100 |
|
ВПИ, кПа |
от 0 до 2400 |
|
серия PFT - избыточного давления | |
|
НПИ, кПа |
0 |
|
ВПИ, кПа - абсолютного давления |
от 10 до 60000 |
|
НПИ, кПа |
0 |
|
ВПИ, кПа - разряжения, разрежения-избыточного |
от 25 до 2500 |
|
НПИ, кПа |
-100 |
|
ВПИ, кПа |
от 0 до 3000 |
|
серия PHT - избыточного давления | |
|
НПИ, кПа |
0 |
|
ВПИ, кПа - абсолютного давления |
от 25 до 2500 |
|
НПИ, кПа |
0 |
|
ВПИ, кПа - разряжения, разрежения-избыточного |
от 25 до 1600 |
|
НПИ, кПа |
-100 |
|
ВПИ, кПа |
от 0 до 1500 |
|
Пределы допускаемой основной приведенной погрешности измерения давления к ДИ, %: | |
|
серия PBS |
±1 |
|
серия PBSH |
±1 |
|
серия PBT** |
±0,5; ±0,6; ±1 |
|
серия PFT** |
±0,25; ±0,5 |
|
серия PHT** |
±0,25; ±0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности к ДИ от воздействия изменений температуры окружающей среды на каждые 10 °C, %: | |
|
серия PBS серия PBSH |
±0,4 |
|
- при температуре окружающей среды от +25 до +80 °С |
±0,3 |
|
- при температуре окружающей среды от -20 до +15 °С |
±0,8 |
|
серия PBT** |
±1; ±2,5 |
|
1 |
2 |
|
серия PFT - при ВПИ > 25 кПа - при ВПИ от 10 до 25 кПа серия PHT - при ВПИ от 60 до 2500 кПа - при ВПИ 40 кПа - при ВПИ 25 кПа |
±0,4 ±0,6 ±0,4 ±0,45 ±0,6 |
|
Нормальные условия измерений температура окружающей среды, °С |
от +15 до +25 |
|
Выходной аналоговый сигнал напряжение постоянного тока, В - для всех серий - серии PBT, PFT, PHT сила постоянного тока, мА - для всех серий |
от 0 до 10 от 0 до 5 от 4 до 20 |
|
Цифровые выходные сигналы серии PBS; PBSH; |
1 или 2 NPN/PNP |
|
Измеряемая среда |
газообразные, жидкие среды |
|
* - Нижний предел измерений (НИИ), верхний предел измерений (ВПИ), конкретное значение ВПИ указано в эксплуатационном документе; * * - Конкретное значение указано в эксплуатационном документе. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Напряжение питания постоянного тока, В | |
|
серии PBS; PBSH |
от 15 до 35 |
|
серия PBT, выходной сигнал: | |
|
- от 4 до 20 мА; от 0 до 5 В |
от 8 до 30 |
|
- от 0 до 10 В |
от 14 до 30 |
|
серия PFT, выходной сигнал: | |
|
- от 4 до 20 мА; от 0 до 5 В |
от 10 до 30 |
|
- от 0 до 10 В |
от 14 до 30 |
|
серия PHT | |
|
- от 0 до 5 В |
от 10 до 30 |
|
- от 0 до 10 В |
от 14 до 30 |
|
- от 4 до 20 мА |
от 11 до 30 |
|
Рабочие условия измерений | |
|
температура измеряемой среды*, °С | |
|
- серия PBS |
от -20 до +80 |
|
- серия PBSH |
от -20 до +125 |
|
- серия PBT |
от -30 до +100 |
|
- серия PFT |
от -30 до +150 |
|
- серия PHT |
от -20 до +150 |
|
температура окружающей среды, °С | |
|
- для серий PBS, PBSH, PFT, PHT |
от -20 до +80 |
|
- для серии PBT |
от 0 до +80 |
|
относительная влажность, %, не более | |
|
- для всех серий |
от 75 до 85 |
|
атмосферное давление, кПа | |
|
- для всех серий |
от 84 до 106,7 |
|
1 |
2 |
|
Г абаритные размеры (длинна х ширина х высота), мм, | |
|
не более: | |
|
серия PBS |
95х49х38 |
|
серия PBSH |
152х49х38 |
|
серия PBT |
77х48х29 |
|
серия PFT |
107х48х27 |
|
серия PHT |
137х90х27 |
|
Масса, г, не более | |
|
серия PBS |
200 |
|
серия PBSH |
450 |
|
серия PBT |
80 |
|
серия PFT |
300 |
|
серия PHT |
600 |
|
* - Указаны предельные значения диапазонов, конкретный диапазон указан в | |
|
эксплуатационной документации | |
Знак утверждения типа
наносится на датчики любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик давления |
серии* |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МЦКЛ.0254.МП |
1 экз. на партию |
|
* - Серия и исполнение датчика определяется при заказе | ||
Поверка
осуществляется по документу МЦКЛ.0254.МП «Датчики давления серий PBS, PHT, PBSH, PFT, PBT. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 21.09.2018 г.
Основные средства поверки:
- рабочие эталоны 2-го разряда по Приказу № 1339 от 29.06.2018 г. Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа;
- рабочие эталоны 2-го разряда по ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1-106 Па.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ № 1339 от 29.06.2018 г. Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1-106 Па
Техническая документация фирмы «SICK AG»
