Резервуары стальные вертикальные цилиндрические РВС-10000
| Номер в ГРСИ РФ: | 73319-18 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ЗАО "Трест Коксохиммонтаж", г.Москва |
Резервуары стальные вертикальные цилиндрические РВС-10000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73319-18 |
| Наименование | Резервуары стальные вертикальные цилиндрические |
| Модель | РВС-10000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 2 шт. с зав.№ 101, 102 |
Производитель / Заявитель
АО "Трест Коксохиммонтаж", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 4 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 73319-18: Описание типа СИ | Скачать | 125.8 КБ | |
| 73319-18: Методика поверки МП 0821-7-2018 | Скачать | 1.3 MБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-10000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 10000 м3.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары РВС-10000 с заводскими номерами 101, 102 расположены на площадке комплекса по хранению и перевалке нефти и нефтепродуктов АО «ПНТ», 198096, г. Санкт-Петербург, Элеваторная площадка (Угольная гавань), д. 32.

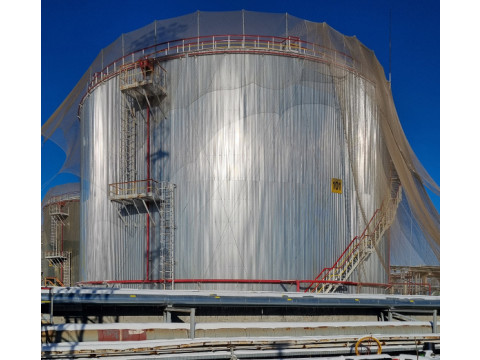

Общий вид резервуаров стальных вертикальных цилиндрических РВС-10000 представлен на рисунке 1.

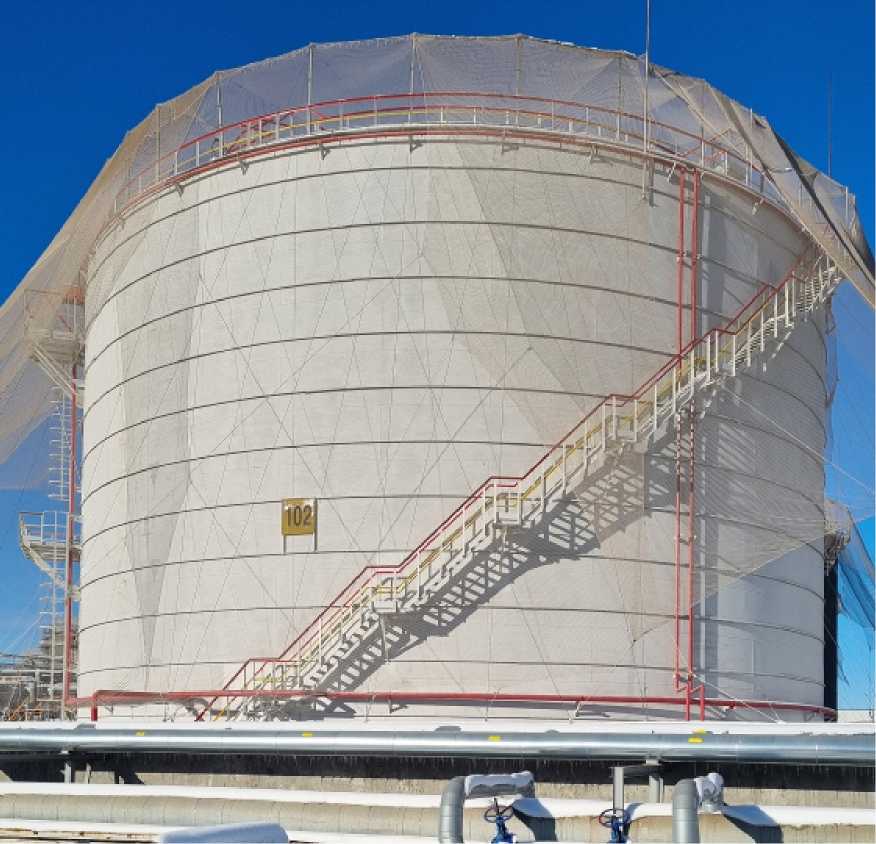

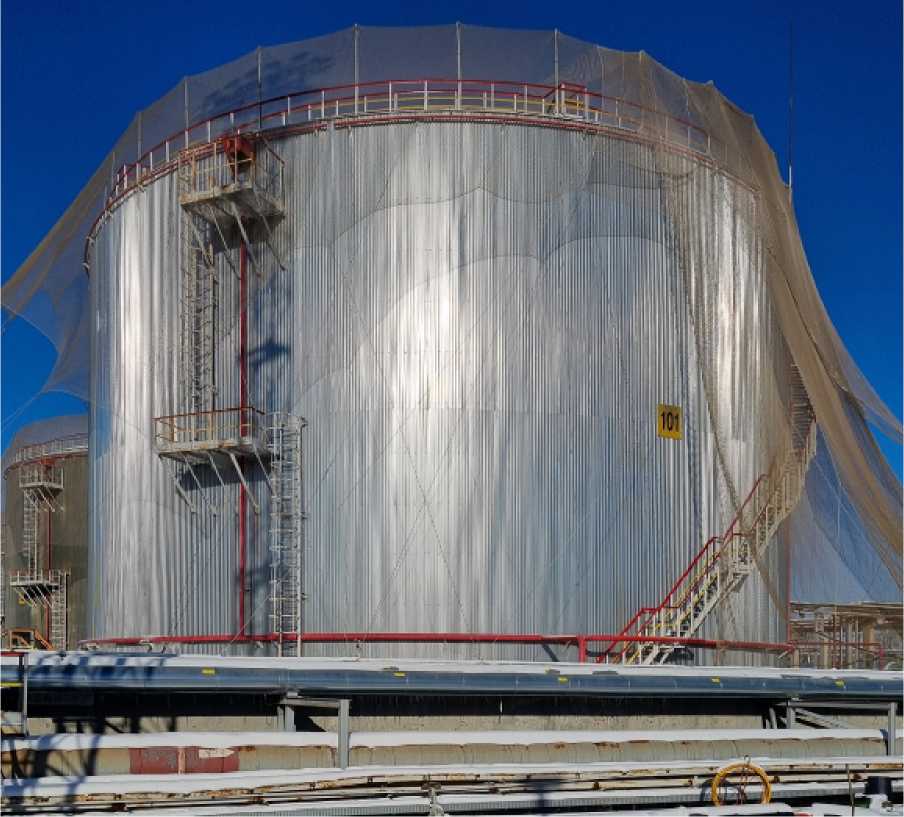

Рисунок 1 - Общий вид резервуара РВС-10000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-10000 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-10000 |
2 шт. |
|
Резервуар стальной вертикальный цилиндрический. Паспорт |
РВС-10000 |
2 экз. |
|
Градуировочная таблица |
2 экз. | |
|
Методика поверки |
МП 0821-7-2018 |
1 экз. |
Поверка
осуществляется по документу МП 0821-7-2018 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические РВС-10000. Методика поверки», утвержденному ФГУП «ВНИИР» 9 августа 2018 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- сканер лазерный трехмерный SURPHASER 25HSX IR (регистрационный номер 49151-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
