Уровнемеры ультразвуковые "ЭЛЕМЕР-УРЗ-41"
| Номер в ГРСИ РФ: | 73329-18 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Уровнемеры ультразвуковые «ЭЛЕМЕР-УРЗ-41» (далее - уровнемеры) предназначены для бесконтактных измерений значений уровня жидкостей (в том числе нефти и нефтепродуктов, кислот, щелочей, водных растворов сред), сыпучих и кусковых продуктов в резервуарах различного типа и непрерывного преобразования измеренного значения в выходной аналоговый или цифровой сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73329-18 |
| Действует | по 04.12.2028 |
| Наименование | Уровнемеры ультразвуковые |
| Модель | "ЭЛЕМЕР-УРЗ-41" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0bf14816-e927-f80b-c3f6-e21610149d34 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МП 208-010-2024 Государственная система обеспечения единства измерений Уровнемеры ультразвуковые "ЭЛЕМЕР-УРЗ-41" Методика поверки
(с 24.03.2024)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
1365
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1363 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
73329-18: Описание типа
2024-73329-18-1.pdf
|
Скачать | 1017.4 КБ | |
|
73329-18: Методика поверки
2024-mp73329-18.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
73329-18: Методика поверки
МП 208-010-2024
2024-mp73329-18-1.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
73329-18: Методика поверки
МП 208-010-2024
2025-mp73329-18.pdf
|
Скачать | 307.4 КБ |
Описание типа
Назначение
Уровнемеры ультразвуковые «ЭЛЕМЕР-УРЗ-41» (далее по тексту - уровнемеры) предназначены для бесконтактных измерений значений уровня жидкостей (в том числе нефти и нефтепродуктов, кислот, щелочей, водных растворов сред), сыпучих и кусковых продуктов в резервуарах различного типа и непрерывного преобразования измеренного значения в выходной аналоговый или цифровой сигнал.
Описание
Принцип действия уровнемеров основан на пьезоэлектрическом эффекте получения ультразвуковых волн и поглощении отраженных от поверхности измеряемого продукта волн пьезоэлектрическим элементом блока излучателя. Расстояние до поверхности измеряемого продукта вычисляется по измеренному значению времени прохождения ультразвуковых сигналов до границы измеряемого продукта и обратно.
Уровнемеры изготавливаются в виде единой конструкции. В их состав входят: блок излучателя, блок плат, светодиодный индикатор (для уровнемеров с индикатором). Блок плат измеряет время распространения ультразвуковых колебаний по направлению к поверхности измеряемого продукта и обратно. По времени и скорости распространения ультразвуковых колебаний блок плат рассчитывает уровень в резервуаре, преобразует значение уровня в унифицированный выходной сигнал силы постоянного тока, напряжения постоянного тока и в цифровой сигнал интерфейса RS-485 c протоколом обмена MODBUS RTU или в цифровой сигнал HART-протокола и (или) в цифровой сигнал, поступающий на индикатор.
Посредством интерфейса уровнемеры подключаются к компьютеру для передачи информации об измеряемой величине в цифровом виде, конфигурирования и подстройки. Конфигурирование уровнемеров включает: задание поддиапазона измерений уровня, установку числа усреднений (времени демпфирования), задание сетевых настроек уровнемера и обеспечивает возможность ввода пользовательских параметров резервуара, скорости распространения ультразвуковых сигналов для конкретного состава газовой среды в резервуаре и других пользовательских параметров.
Уровнемеры с HART-протоколом передают информацию об измеряемой величине в цифровом виде по линии связи вместе с сигналом постоянного тока, не оказывая на него влияния. Цифровой выход используется для связи уровнемеров с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем и другими устройствами.
На индикаторе уровнемеров или HART-коммуникаторе в зависимости от выбора профиля работы отображаются значения уровня в цифровом виде в установленных при настройке единицах измерения.
Уровнемеры выпускаются в следующих модификациях: «ЭЛЕМЕР-УРЗ-41-1», «ЭЛЕ-МЕР-УРЗ-41-2», «ЭЛЕМЕР-УРЗ-41-3», «ЭЛЕМЕР-УРЗ-41-3И», «ЭЛЕМЕР-УРЗ-41-4И», отличающихся конструктивным исполнением и функциональными возможностями.
Уровнемеры имеют следующие исполнения:
1) в зависимости от области применения и маркировки взрывозащиты:
- общепромышленное;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (Ех);
- взрывозащищенное с видом взрывозащиты «герметизация компаундом «m» (Exm);
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемые оболочки «d» (Exd);
- атомное для эксплуатации на объектах атомных станций и объектах ядерного топливного цикла (ОЯТЦ) (А);
- взрывозащищенное для эксплуатации на объектах атомных станций и объектах ядерного топливного цикла (ОЯТЦ) (АЕх, AExm).
2) в зависимости от верхнего предела измерений уровня и конструкции:
- исполнение 01 (с верхним пределом измерений до 1000 мм);
- исполнение 02 (с верхним пределом измерений до 2500 мм);
- исполнение 04 (с верхним пределом измерений до 4000 мм);
- исполнение 06 (с верхним пределом измерений до 6000 мм);
- исполнение 08 (с верхним пределом измерений до 8000 мм);
- исполнение 10 (с верхним пределом измерений до 10000 мм);
- исполнение 20 (с верхним пределом измерений до 20000 мм);
Фотографии общего вида уровнемеров, корпусов электронных блоков и измерительных элементов представлены на рисунках 1 - 3. По требованию потребителя допускается поставка уровнемеров с различными окрасками корпуса электронного блока.
Пломбировка «ЭЛЕМЕР-УРЗ-41-1», «ЭЛЕМЕР-УРЗ-41-2» от несанкционированного доступа не предусмотрена.
Места пломбировки «ЭЛЕМЕР-УРЗ-41-3», «ЭЛЕМЕР-УРЗ-41-3И», «ЭЛЕМЕР-УРЗ-41-4И» от несанкционированного доступа представлены на рисунке 4.
Знак утверждения типа наносится на табличку, прикреплённую к корпусу уровнемеров, способом лазерной гравировки и на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса уровнемеров «ЭЛЕМЕР-УРЗ-41-3И», «ЭЛЕМЕР-УРЗ-41-4И», способом шелко-графии (рисунок 5).
Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится на табличку, прикреплённую к корпусу уровнемера, способом лазерной гравировки (рисунок 5).
«ЭЛЕМЕР-УРЗ-41-1»
«ЭЛЕМЕР-УРЗ-41-2»
«ЭЛЕМЕР-УРЗ-41-3И»

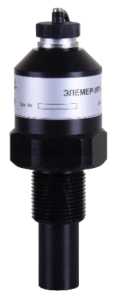

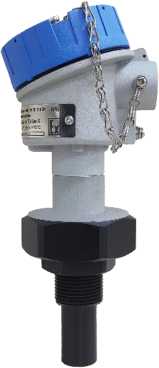

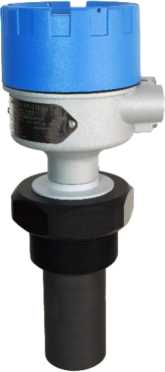

Рисунок 1 - Общий вид УРЗ-41
«ЭЛЕМЕР-УРЗ-41-4И»
«ЭЛЕМЕР-УРЗ-41-3»
Исполнение 01
Исполнение 01
Исполнение 02
Исполнение 02
Исполнение 04, 06
Исполнение 08, 10
Исполнение 08, 10
Исполнение 04, 06
Рисунок 2 - Общий вид первичных преобразователей «ЭЛЕМЕР-УРЗ-41»
«ЭЛЕМЕР-УРЗ-41-1»
«ЭЛЕМЕР-УРЗ-41-2»
«ЭЛЕМЕР-УРЗ-41-3»
«ЭЛЕМЕР-УРЗ-41-3И»
«ЭЛЕМЕР-УРЗ-41-4И»

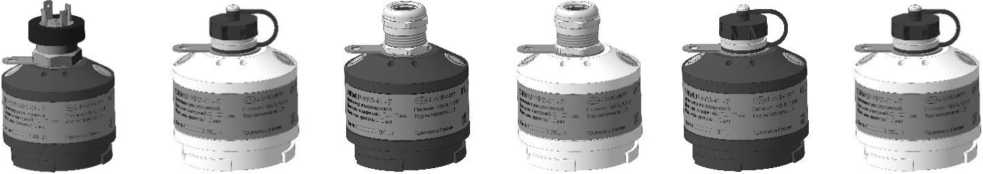

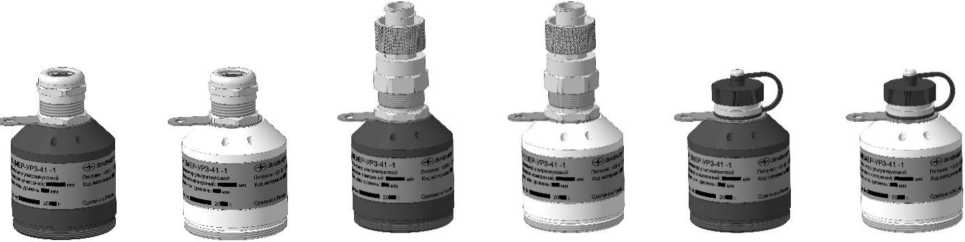

Рисунок 3 - Общий вид корпусов электронных блоков «ЭЛЕМЕР-УРЗ-41»
Рисунок 4 - Места пломбировки от несанкционированного доступа «ЭЛЕМЕР-УРЗ-41-3», «ЭЛЕМЕР-УРЗ-41-3И», «ЭЛЕМЕР-УРЗ-41-4И»
Место нанесения заводского номера
Место нанесения знака утверждения типа
Зав. №:| |
Место-----
нанесения знака утверждения типа
''ХХХх' Место нанесения заводского номера

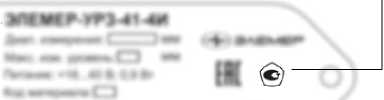

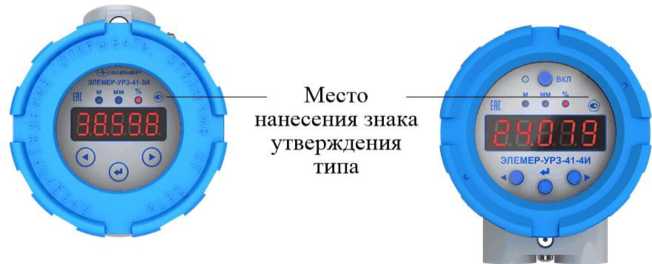

Рисунок 5 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечение
В уровнемерах предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Программное обеспечение, встроенное в микропроцессорный модуль уровнемеров, включает метрологически значимую часть, которая является фиксированной и может быть изменена только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО предназначено для взаимодействия уровнемеров с компьютером и не оказывает влияния на метрологические характеристики уровнемеров. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерений в процессе эксплуатации уровнемеров. Конфигурирование уровнемеров включает задание пользовательских параметров. Подстройка уровнемеров включает установку нуля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии уровнемера и возникающих в процессе его работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
«ЭЛЕМЕР- УРЗ-41-1» |
«ЭЛЕМЕР-УРЗ-41-2» |
«ЭЛЕМЕР-УРЗ-41-3» |
«ЭЛЕМЕР-УРЗ-41-4» | |
|
Идентификационное |
URZ41M1_ |
URZ41M2_ |
URZ41M3_ |
URZ41M4_ |
|
наименование ПО |
PIC18F252 |
PIC18F252 |
PIC18LF27K42 |
PIC18LF27K42 |
|
Номер версии (идентификационный номер) ПО |
0.Х.ХХ1) |
0.Х.ХХ 1) |
1.ХХ1) |
1.ХХ1) |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
_ |
1) «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО
Таблица 2 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
ПО HART |
ПО MODBUS | |
|
Идентификационное наименование ПО |
HART MultiConfig |
MODBUS_config |
|
Номер версии (идентификационный номер) ПО |
0.ХХ1) |
2.ХХ.ХХХХ1) |
|
Цифровой идентификатор ПО |
_ |
_ |
|
1) «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | ||
Технические характеристики
Таблица 3 - Метрологические характеристики уровнемеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм 3) - исполнение 01 - исполнение 02 - исполнение 04 - исполнение 06 - исполнение 08 - исполнение 10 - исполнение 20 |
от 0 до 1000 от 0 до 2500 от 0 до 4000 от 0 до 6000 от 0 до 8000 от 0 до 10000 от 0 до 20000 |
|
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений уровня у, % 1) |
± 0,25 ± 0,5 |
|
Выходные сигналы: - силы постоянного тока, мА - напряжения постоянного тока, В - цифровой сигнал |
от 4 до 20 от 0 до 10 ModBus RTU HART |
|
Пределы допускаемой основной приведённой к диапазону унифицированного выходного сигнала силы (напряжения) постоянного тока погрешности преобразования цифрового сигнала в унифицированный выходной сигнал силы (напряжения) постоянного тока yi (yu), % |
±0,05 |
|
Пределы допускаемой дополнительной приведенной к верхнему пределу измерений погрешности измерений уровня, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %, для уровнемеров с пределами допускаемой основной приведенной к верхнему пределу измерений погрешности измерений уровня, % - ±0,25 - ±0,5 |
Y2) 0Ду2) |
|
Вариация выходного сигнала, в долях от основной приведенной к верхнему пределу измерений погрешности |
Y2) |
|
1) В зависимости от заказа. 2) у - пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений. 3) Рабочий диапазон, находящийся внутри диапазона измерений уровня или равный ему, устанавливается изготовителем или потребителем. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания постоянного тока, В |
24,00 ± 0,48 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - для «ЭЛЕМЕР-УРЗ-41-1», «ЭЛЕМЕР-УРЗ-41-2» | |
|
- высота |
205 |
|
- диаметр |
104 |
|
- для «ЭЛЕМЕР-УРЗ-41-3», «ЭЛЕМЕР-УРЗ-41-3И», | |
|
«ЭЛЕМЕР-УРЗ-41-4И» | |
|
- длина |
130 |
|
- ширина |
120 |
|
- высота |
320 |
|
Масса, кг 1) |
от 0,5 до 2,7 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Рабочие условия измерений: - температура окружающей среды, °С: |
от -40 до +70 |
|
- относительная влажность при температуре +35 °С, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Маркировка взрывозащиты: - для исполнений с индексами Ех, АЕх |
0Ex ia IIA T5 Ga X 0Ex ia IIA T4 Ga X 0Ex ia IIA T3 Ga X 0Ex ia IIB T5 Ga X 0Ex ia IIB T4 Ga X 0Ex ia IIB T3 Ga X |
|
- для исполнений с индексами Exm, AExm |
0Ex ma IIA T5 Ga X 0Ex ma IIA T4 Ga X 0Ex ma IIA T3 Ga X 0Ex ma IIB T5 Ga X 0Ex ma IIB T4 Ga X 0Ex ma IIB T3 Ga X |
|
- для исполнений с индексами Exd, AExd |
0/1 Ex ia/db IIB T5 Ga/Gb X 0/1 Ex ia/db IIB T4 Ga/Gb X 0/1 Ex ia/db IIB T3 Ga/Gb X 0/1 Ex ia/db IIA T5 Ga/Gb X 0/1 Ex ia/db IIA T4 Ga/Gb X 0/1 Ex ia/db IIA T3 Ga/Gb X |
|
Средняя наработка на отказ, ч, не менее1) |
96000 160000 |
|
Средний срок службы, лет, не менее1) |
12 20 |
|
1) В зависимости от исполнения. |
Знак утверждения типа
наносится на табличку, прикрепленную к корпусу уровнемеров, способом лазерной гравировки и на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса уровнемеров «ЭЛЕМЕР-УРЗ-41-3И», «ЭЛЕМЕР-УРЗ-41-4И», способом шелкографии, а также на руководство по эксплуатации и паспорт - типографским способом.
Комплектность
Таблица 5 - Комплектность уровнемеров
|
Наименование |
Обозначение |
Количество |
|
Уровнемер ультразвуковой «ЭЛЕМЕР-УРЗ-41»1) |
НКГЖ.407632.001-ХХХ2) |
1 шт. |
|
Программное обеспечение |
_ |
1 шт. |
|
Комплект монтажных частей 3) |
_ |
1 компл. |
|
Руководство по эксплуатации |
НКГЖ.407632.001-ХХХРЭ2) |
1 экз. |
|
Паспорт |
НКГЖ.407632.001-ХХХПС2) |
1 экз. |
|
Инструкция по техническому обслуживанию и ремонту (для «ЭЛЕМЕР-УРЗ-41 А») |
НКГЖ.407632.001-ХХХИТР2) |
1 экз. |
|
План качества (для «ЭЛЕМЕР-УРЗ-41 А» класса 2 и 3 по НП-001, НП-016, НП-022, НП-033, ПОБ КПРУ-98) |
_ |
1 экз. |
|
1) Модификация, исполнение уровнемера в соответствии с заказом. 2) Обозначение в соответствии с исполнением уровнемера. 3) Комплект монтажных частей в соответствии с заказом | ||
Сведения о методах измерений
приведены в п. 3.2 руководства по эксплуатации НКГЖ.407632.001-ХХХРЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-167-13282997-2018 Уровнемеры ультразвуковые «ЭЛЕМЕР-УРЗ-41». Технические условия.
