Резервуары стальные горизонтальные с чемоданообразной формой сечения обечайки РГС

Резервуары стальные горизонтальные с чемоданообразной формой сечения обечайки РГС (далее - резервуары) предназначены для хранения и измерений объема нефтепродуктов на нефтебазах, автозаправочных станциях (далее - АЗС), а также для оснащения контейнерных (модульных) АЗС и полевых пунктов заправки (далее - НИЗ).

Скачать

73330-18: Описание типа СИ Скачать 272.1 КБ
73330-18: Методика поверки Скачать 1.8 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 73330-18
Наименование Резервуары стальные горизонтальные с чемоданообразной формой сечения обечайки
Модель РГС
Межповерочный интервал / Периодичность поверки 5 лет
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 04.12.2023
Производитель / Заявитель

ООО ПМК "Практик", г.Москва

РОССИЯ


Назначение

Резервуары стальные горизонтальные с чемоданообразной формой сечения обечайки РГС (далее - резервуары) предназначены для хранения и измерений объема нефтепродуктов на нефтебазах, автозаправочных станциях (далее - АЗС), а также для оснащения контейнерных (модульных) АЗС и полевых пунктов заправки (далее - НИЗ).

Описание

Принцип действия резервуаров основан на заполнении их или сливе из них нефтепродуктов.

Резервуары представляют собой горизонтальные чемоданообразные сварные стальные одностенные сосуды, имеющие одну или две секции. Каждая секция может использоваться для хранения различных видов продуктов.

Конструкция резервуаров предусматривает чемоданообразную форму поперечного сечения обечайки, плоские отбортованные по ГОСТ 12622-78 и плоские неотбортованные днища по ГОСТ 12623-78, а также наземную установку. Днища и обечайка резервуаров внутри усилены ребрами жесткости, что обеспечивает прочность конструкции резервуаров.

Материал наружного антикоррозионного покрытия резервуаров определяется в соответствии с условиями эксплуатации.

На корпус резервуаров прикреплена табличка, содержащая следующую информацию:

-    наименование предприятия-изготовителя;

-    марка изделия;

-    условное обозначение изделия;

-    номер резервуаров;

-    месяц и год изготовления;

-    рабочее давление;

-    номинальный объем;

-    масса;

-    знак утверждения типа средства измерений.

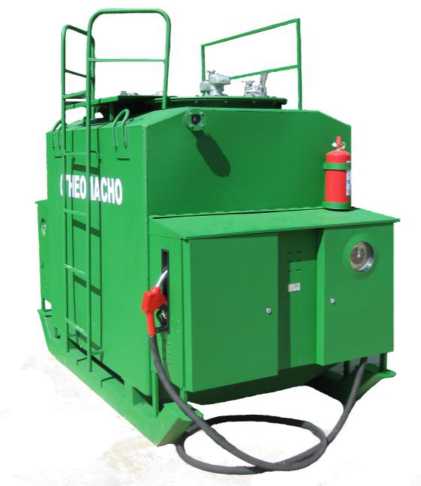

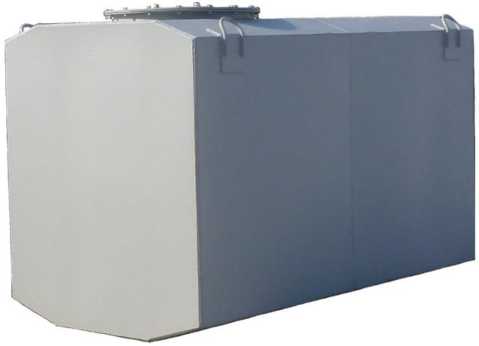

Общий вид резервуаров представлен на рисунках 1, 3. Таблички с местами нанесения знака поверки указаны на рисунках 2, 4.

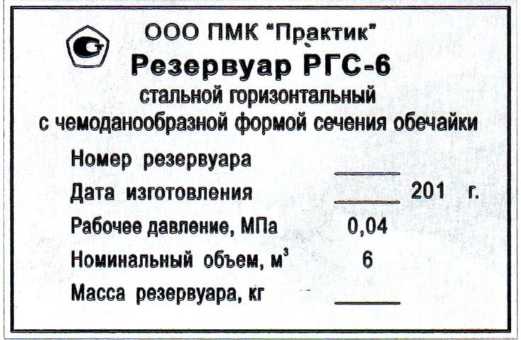

ООО ПМК "Практик" Резервуар РГС-6

стальной горизонтальный с чемоданообразной формой сечения обечайки

Номер резервуара Дата изготовления _... 201 г. Рабочее давление, МПа    0,04 Номинальный объем, м5    б Масса резервуара, *г _

Рисунок 2 - Табличка для резервуаров без дополнительного оборудования

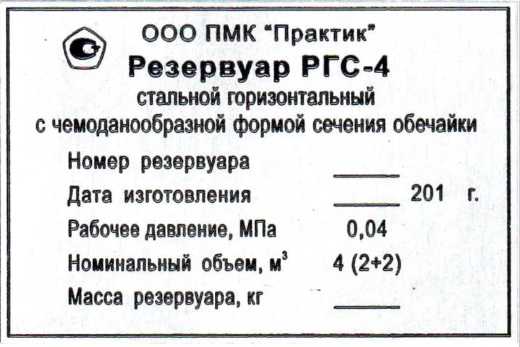

ООО ПМК "Практик"

резервуар РГС=4

стальной горизонтальный с чемоданообразной формой сечения обечайки

Номер резервуара    _____ Дата изготовления    _201 г. Рабочее давление, МПа 0,04 Номинальный объем, м3    4(2+2) Масса резервуара, кг    _

Рисунок 4 - Табличка для резервуаров в составе ППЗ

Пломбирование резервуаров не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические и технические характеристики резервуаров приведены в таблице 1.

Наименование параметра

Тип резервуара

РГС-2

РГС-4

РГС-4дк

РГС-6

РГС-8

РГС-10

РГС-10дк

Значение параметра

Номинальный объем, м3

2

4

4

6

8

10

10

Пределы допускаемой относительной погрешности определения вместимости, %

±0,25

Количество секций

1

1

2

1

1

1

2

Номинальный объем секций , м

2

4

2/2

6

8

10

5/5

Габаритные размеры, мм, не более: -длина

-    ширина

-    высота (с трубопроводами)

920

1400

1900

1850

1400

1900

1900

1400

1900

2850

1400

1800

2850

1600

2000

3000

1800

2000

3100

1800

2000

Масса, кг, не более

340

680

800

1100

1300

1500

1650

Объём межсекционного пространства, м3, не более

-

-

0,05

-

-

-

0,12

Рабочее давление, МПа, не более

-    внутренний полости (плоские днища)

-    межсекционного пространства

0,04

0,04

Климатическое исполнение по ГОСТ 15150-69

УХЛ

Категория размещения по ГОСТ 15150-69

1

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха при температуре окружающей среды +20°С

от -60 до +40 до 90 %

Примечание - * - в зависимости от исполнения.

Знак утверждения типа

наносится на маркировочную табличку методом гравировки и титульный лист паспорта типографским способом.

Комплектность

Таблица 2 - Комплектность резервуаров

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный с чемоданообразной формой сечения обечайки РГС

РГС- n*

1 шт.

Паспорт

РГС-п.00.000 ПС*

1 экз.

Методика поверки

ИЦРМ-МП-139-18

1 экз.

Примечание - - где n - номинальный объем резервуара.

Поверка

осуществляется по документу ИЦРМ-МП-139-18 «Резервуары стальные горизонтальные с чемоданообразной формой сечения обечайки РГС. Методика поверки», утверждённому

ООО «ИЦРМ» 14.08.2018 г.

Основные средства поверки:

-    рулетки измерительные металлические РНГ (регистрационный номер в Федеральном информационном фонде 60606-15);

-    комплексы градуировки резервуаров ЗОНД (регистрационный номер в Федеральном информационном фонде 17906-08);

-    мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р 10 СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р 100

01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01 (регистрационный номер в Федеральном информационном фонде 20835-05);

-    термометр стеклянный лабораторный ТЛ-4м серии «Labtex» (регистрационный номер в Федеральном информационном фонде 28208-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и (или) на табличку резервуаров.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ТУ 3615-008-84820116-2012 «Резервуар стальной сварной для нефтепродуктов. Резервуары стальные горизонтальные с чемоданообразной формой сечения обечайки РГС. Технические условия»
