Теплосчетчики СПТ940-ПРЭМ
| Номер в ГРСИ РФ: | 73354-18 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО "ИВТрейд", г. Санкт-Петербург |
Теплосчетчики СПТ940-ПРЭМ предназначены для измерения количества теплоты (тепловой энергии), расхода, объема, массы, температуры и давления воды в системах тепло- и водоснабжения, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73354-18 |
| Наименование | Теплосчетчики |
| Модель | СПТ940-ПРЭМ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 04.12.2023 |
Производитель / Заявитель
ООО "ИВТрейд", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года - для теплосчетчиков с преобразователями Метран-55; 4 года - для остальных |
| Зарегистрировано поверок | 13 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 13 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 73354-18: Описание типа СИ | Скачать | 715.6 КБ | |
| 73354-18: Методика поверки РАЖГ.421431.044 РЭ-ЛУ | Скачать | 8 MБ |
Описание типа
Назначение
Теплосчетчики СПТ940-ПРЭМ предназначены для измерения количества теплоты (тепловой энергии), расхода, объема, массы, температуры и давления воды в системах тепло- и водоснабжения, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды.
Описание
Принцип действия теплосчетчиков состоит в измерении параметров воды, транспортируемой по трубопроводам, передаче измеренных значений в виде электрических сигналов в тепловы-числитель с последующим их преобразованием в значения физических величин и выполнением вычислений в соответствии с уравнениями измерений.
В составе теплосчетчиков используются в любом сочетании первичные преобразователи, типы которых приведены в таблице 1 (в скобках указан регистрационный номер составной части в Госреестре СИ). В качестве комплексного компонента теплосчетчиков используется тепловы-числитель СПТ940 (регистрационный номер 72098-18 в Госреестре СИ).
Теплосчетчики различаются количеством, составом и уровнем точности измерительных каналов. Конкретный состав теплосчетчика и значения метрологических характеристик определяются заказом и приводятся в паспорте.
Таблица 1 - Первичные преобразователи в составе теплосчетчиков
|
Преобразователи расхода | ||
|
ПРЭМ (17858-11) СУР-97 (16860-07) US-800 (21142-11) UFM-3030 (48218-11) |
SonoSensor-30 (70672-18) ВСТ (51794-12) ВСТН (61401-15) ВСТН (61402-15) |
M (48242-11) W (48422-11) ВСКМ (66635-17) — |
|
П |
реобразователи температуры | |
|
ТЭМ-110 (40593-09) КТПТР-07,-08 (46156-10) |
КТСП-Н (38878-17) ТЭМ-100 (40592-09) |
— — |
|
Преобразователи давления | ||
|
Метран-150 (32854-13) МИДА-13П (17636-17) Метран-55 (18375-08) АИР-20/М2 (63044-16) ПД100И (56246-14) |
СДВ (28313-11) DMP (56795-14) APZ (62292-15) Метран-75 (48186-11) Корунд (47336-16) |
MBS-4003 (56237-14) АИР-10 (31654-14) НТ (26817-18) ДДМ-03Т-ДИ (55928-13) — |
Общий вид составных частей теплосчетчиков приведен на рисунках 1 - 4.

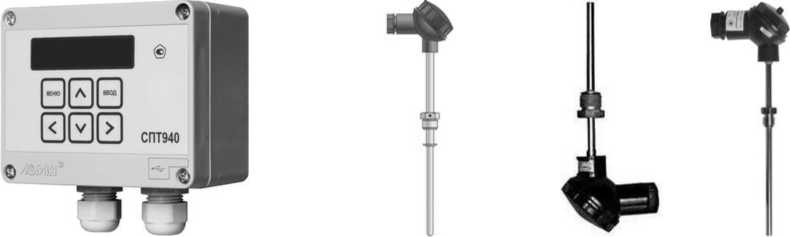

СПТ940 КТПТР-07,-08 КТСП-Н ТЭМ-100,-110
Рисунок 1 - Тепловычислитель Рисунок 2 - Преобразователи температуры
ПРЭМ СУР-97
UFM-3030 SonoSensor-30 US-800

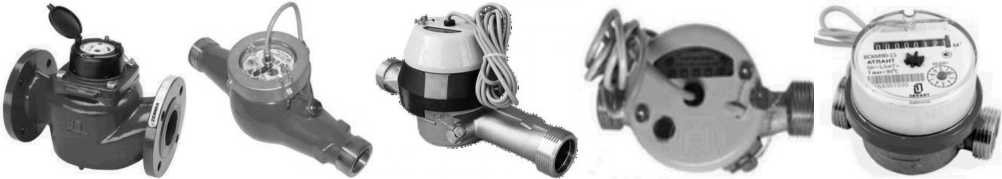

ВСТ
ВСТН
ВСКМ
W
M
Метран-150
Метран-75
Метран-55
Рисунок 3 - Преобразователи расхода
Корунд АИР-10
АИР-20/М2 МИДА-13П APZ

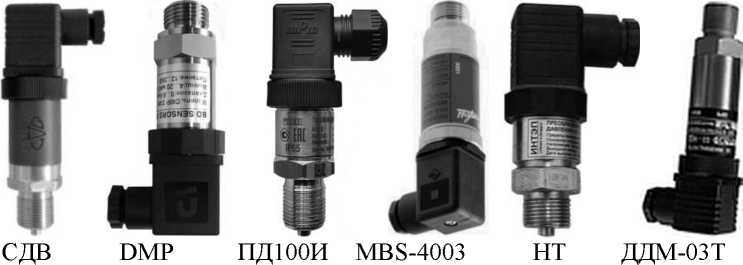

Рисунок 4 - Преобразователи давления
Программное обеспечение
Программное обеспечение теплосчетчиков встроенное, неперезагружаемое при эксплуатации, имеет метрологически значимую часть, резидентно размещено в тепловычислителе и реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Номер версии ПО |
1.0.х.х.хх |
|
Контрольная сумма |
E805 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Диапазон измерений объемного расхода, м3/ч |
от 10-2 до 105 |
|
Диапазон измерений массового раcхода, т/ч |
от 10-2 до 105 |
|
Диапазон измерений объема, м3 |
от 10-4 до 9-108 |
|
Диапазон измерений массы, т |
от 10-4 до 9-108 |
|
Диапазон измерений температуры, °C |
от -50 до +150 |
|
Диапазон измерений разности температур, °C |
от 3 до 145 |
|
Диапазон измерений давления, МПа |
от 0 до 2,5 |
|
Диапазон измерений количества теплоты, ГДж |
от 340-6 до 9-108 |
|
Пределы допускаемой относительной погрешности при измерении количества теплоты в закрытой системе, % - для теплосчетчиков класса 1 - для теплосчетчиков класса 2 |
±[2+12/(t1-t2)+0,01-Do] ±[3+12/(t1-t2)+0,02-Do] |
|
Пределы допускаемой относительной погрешности при измерении количества теплоты в открытой системе, % - для теплосчетчиков класса 1 - для теплосчетчиков класса 2 |
±(1,5+0,01-Do)/(1-a-p) ±(3+0,01-Do)/(1-a-p) |
|
Пределы допускаемой относительной погрешности при измерении расхода, объема и массы, % - для теплосчетчиков класса 1 - для теплосчетчиков класса 2 |
±(1+0,01-Dg) ±(2+0,02-Dg) |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °С - для теплосчетчиков классов 1 и 2 |
±(0,25+0,002-|t|) |
|
Пределы допускаемой относительной погрешности при измерении разности температур, % - для теплосчетчиков классов 1 и 2 |
±[0,2+9/(t1-t2)] |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении давления, % - для теплосчетчиков классов 1 и 2 |
±1,5 |
|
Пределы допускаемой относительной погрешности часов, % - для теплосчетчиков классов 1 и 2 |
±0,01 |
|
Примечание. а=М2/М1; М1 - масса [т] теплоносителя, прошедшего по подающему трубопроводу, М2 -по обратному трубопроводу; 0<а<1. e=t2/t1; t1 - температура [°С] теплоносителя в подающем трубопроводе, t2 - в обратном трубопроводе. Dg=Gb/G; Gb - верхний предел измерений расхода [м3/ч], G - текущее значение расхода. | |
Таблица 4 - Технические характеристики
|
Условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность, % - атмосферное давление, кПа |
от +5 до +50 80 при 35 °С и более низких температурах от 84 до 106,7 |
|
Электропитание, В |
220+22 переменный ток: ( - 33 ) В, (50±1) Гц; постоянный ток: от 12 до 42 В; встроенный источник 3,6 В |
|
Габаритные размеры и масса |
приведены в описаниях типа составных частей |
|
Средняя наработка на отказ, ч |
35000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на титульный лист эксплуатационных документов типографским способом.
Комплектность
Таблица 5 - Состав теплосчетчика СПТ940-ПРЭМ
|
Наименование |
Количество |
|
Тепловычислитель |
1 шт. |
|
Преобразователи расхода |
от 1 до 3 шт |
|
Преобразователи температуры |
от 1 до 3 шт. |
|
Преобразователи давления |
от 0 до 3 шт. |
|
Руководство по эксплуатации с методикой поверки (РАЖГ.421431.044 РЭ) |
1 шт. |
|
Паспорт (РАЖГ.421431.044 ПС) |
1 шт. |
|
Эксплуатационная документация составных частей |
1 шт. |
Поверка
осуществляется по документу РАЖГ.421431.044 РЭ "Теплосчетчики СПТ940-ПРЭМ. Руководство по эксплуатации", раздел 6 "Методика поверки", утвержденному ФГУП "ВНИИМС" 27.08.2018 г.
Основные средства поверки:
- эталоны и вспомогательное оборудование для поверки теплосчетчиков не используются при наличии действующих свидетельств о поверке средств измерений, входящих в состав теплосчетчиков;
- при поверке средств измерений, составных частей теплосчетчиков, применяются средства поверки в соответствии с документами на поверку этих средств измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт теплосчетчика.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 51649-2014. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
Приказ Минстроя России от 17.03.20104 г. №99/пр Об утверждении Методики осуществления коммерческого учета тепловой энергии и теплоносителя
МИ 2714-2002. Энергия тепловая и масса теплоносителя в системах теплоснабжения.
Методика выполнения измерений. Основные положения
ГСССД 187-99. Вода. Удельный объем и энтальпия при температурах 0...1000 °С и давлениях 0,001...1000 МПа
РАЖГ.421431.044 ТУ. Теплосчетчики СПТ940-ПРЭМ. Технические условия
