Газоанализаторы CO12e

Номер в ГРСИ РФ: 73365-18
Категория: Газоанализаторы
Производитель / заявитель: Фирма "Environnement S.A.", Франция
Скачать
73365-18: Описание типа СИ Скачать 250.3 КБ
73365-18: Методика поверки МП-242-2255-2018 Скачать 9.7 MБ
Заказать
Поставщик: ООО ТК «Олдис»
Газоанализаторы CO12e поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Газоанализаторы CO12e предназначены для измерений объемной доли или массовой концентрации оксида углерода и диоксида углерода в смеси с воздухом, азотом и другими неагрессивными газами.

Информация по Госреестру

Основные данные
Номер по Госреестру 73365-18
Наименование Газоанализаторы
Модель CO12e
Страна-производитель ФРАНЦИЯ
Срок свидетельства (Или заводской номер) 04.12.2023
Производитель / Заявитель

Фирма "Environnement S.A.", Франция

ФРАНЦИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 183
Найдено поверителей 16
Успешных поверок (СИ пригодно) 182 (99%)
Неуспешных поверок (СИ непригодно) 1 (1%)
Актуальность информации 24.03.2024

Поверители

Скачать

73365-18: Описание типа СИ Скачать 250.3 КБ
73365-18: Методика поверки МП-242-2255-2018 Скачать 9.7 MБ

Описание типа

Назначение

Газоанализаторы CO12e предназначены для измерения объемной доли или массовой концентрации оксида углерода и диоксида углерода в смеси с воздухом, азотом и другими неагрессивными газами.

Описание

Принцип действия газоанализаторов CO12e (далее - газоанализаторы) - оптический инфракрасный с использованием газовых корреляционных фильтров, основанный на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от массовой концентрации.

Газоанализаторы представляют собой одноблочные стационарные многоканальные приборы непрерывного действия.

Способ отбора пробы - принудительный, за счет встроенного побудителя расхода.

Газоанализаторы выпускаются в следующих модификациях:

- СО12е - одноканальный,  для  измерений  содержания  оксида  углерода  (CO),

модификация с дисплеем;

- СО12е* - одноканальный,  для  измерений  содержания  оксида углерода  (CO),

модификация без дисплея;

- СО12е/СО2 - двухканальный, для измерений содержания оксида углерода (CO) и диоксида углерода (CO2), модификация с дисплеем,

- СО12е*/СО2 - двухканальный, для измерения содержания оксида углерода (CO) и диоксида углерода (CO2), модификация без дисплея.

Конструктивно газоанализаторы выполнены одноблочными в металлическом корпусе для установки на стол или в стойку. На лицевой панели газоанализатора расположен сенсорный жидкокристаллический 7’’ дисплей разрешением 800*480 точек (в модификациях с дисплеем); на задней панели - штуцеры для подачи анализируемой пробы, нулевого и градуировочного газов, а также клеммы для электрических подключений (питание, выходные сигналы и др.). Газоанализаторы модификаций СО12е и СО12е* имеют встроенный генератор нулевого газа для проведения автоматической настройки нулевых показаний в процессе эксплуатации. Газоанализаторы модификаций СО12е/СО2 и СО12е*/СО2 требуют подключения внешнего источника нулевого газа.

Модификации газоанализатора, не оборудованные дисплеем, управляются при помощи персонального компьютера, подключенного к газоанализатору через LAN-разъем. При наличии модуля беспроводной связи (Wi-Fi) возможен доступ с мобильных устройств под управлением ОС iOS и Android.

Газоанализаторы обеспечивают выходные сигналы:

- показания встроенного сенсорного жидкокристаллического дисплея (модификации с дисплеем);

- аналоговые выходы по напряжению или токовые, диапазоны от 0 до 1 В, от 0 до 10 В, от 0 до 20 мА, от 4 до 20 мА (при наличии платы ESTEL в комплекте поставки);

- цифровые выходы (интерфейсы USB, Ethernet, Wi-Fi);

- релейные выходы (сухой контакт).

Газоанализаторы обеспечивают выполнение следующих функций:

- непрерывное измерение содержания определяемых компонентов в анализируемой среде;

- отображение результатов измерений и самодиагностики на встроенном жидкокристаллическом дисплее (модификации с дисплеем);

- хранение результатов измерений в энергонезависимой памяти газоанализатора (до 1 года);

- формирование унифицированного выходного аналогового сигнала;

- формирование выходного цифрового сигнала;

- переключение контактов реле.

Газоанализаторы имеют общепромышленное исполнение и должны размещаться в невзрывоопасных зонах помещений и наружных установок.

По защищенности от проникновения внешних твердых предметов и воды газоанализаторы соответствуют степени защиты не ниже IP30 по ГОСТ 14254-2015.

Общий вид газоанализаторов приведен на рисунке 1.

Схема пломбировки корпуса газоанализатора от несанкционированного доступа показана на рисунке 2.

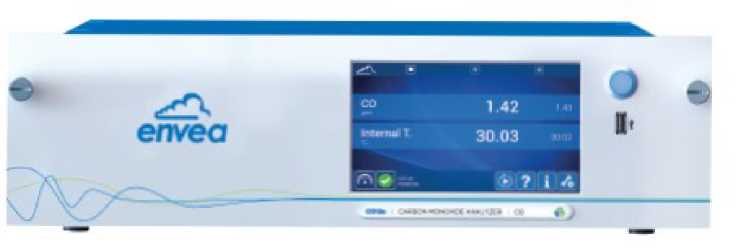

а) газоанализатор СО12е, модификация с дисплеем

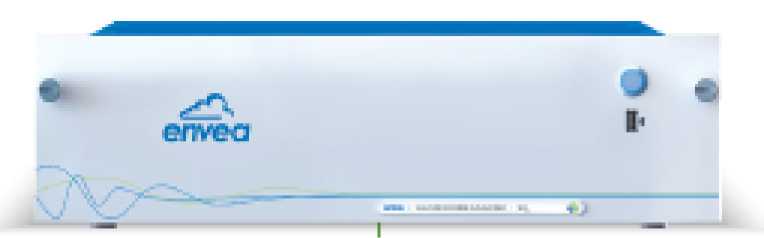

б) газоанализатор СО12е, модификация без дисплея

Рисунок 1 - Общий вид газоанализаторов СО12е

(общий вид модификаций СО12е*, СО12е*/ CO2 аналогичен за исключением маркировки)

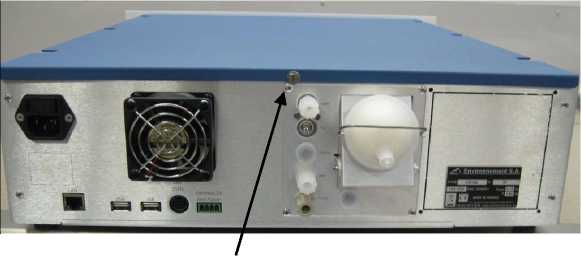

Место пломбировки

Рисунок 2 - Место пломбировки корпуса газоанализатора от несанкционированного доступа

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в газовых средах.

Встроенное ПО обеспечивает следующие основные функции:

- обработку и передачу измерительной информации от первичного измерительного

преобразователя;

- переключение (ручное и автоматическое) диапазонов измерений;

- отображение результатов измерений на дисплее (встроенном) и/или на дисплее ПК,

подключенного через LAN-разъем;

- хранение результатов измерений в энергонезависимой памяти;

- формирование выходных аналогового и цифрового сигналов;

- формирование релейного выходного сигнала;

- самодиагностику аппаратной части газоанализатора;

- корректировку нулевых показаний и чувствительности.

ПО газоанализатора реализует следующие расчетные алгоритмы:

- вычисление значений объемной доли определяемых компонентов в анализируемой среде

по данным от первичного измерительного преобразователя;

- вычисление значений выходного аналогового сигнала;

- сравнение результатов измерений с предварительно заданным пороговым уровнем и

формирование релейного выходного сигнала в случае превышения порогового значения;

- непрерывную самодиагностику аппаратной части газоанализатора.

Номер версии ПО отображается на дисплее газоанализатора через меню на информационной панели (вкладка с иконкой «i»).

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CO12e

Номер версии (идентификационный номер) ПО

1.0.m

Примечание - Номер версии встроенного ПО должен быть не ниже указанного в таблице.

Технические характеристики

Таблица 2 - Основные метрологические характеристики газоанализаторов по измерительному каналу оксида углерода

Диапазон показаний 1) объемной доли 2) оксида ________ _ -1 углерода, млн 1

Диапазон измерений объемной доли оксида -1 углерода, млн 1

Пределы допускаемой основной 3) погрешности, %

приведенной 4)

относительной

от 0 до 10 1)

от 0 до 2 включ.

±15

-

св. 2 до 10

-

±15

от 0 до 25 1)

от 0 до 2 включ.

±15

-

св. 2 до 25

-

±15

от 0 до 50 1)

от 0 до 2 включ.

±15

-

св. 2 до 50

-

±15

от 0 до 100 1)

от 0 до 2 включ.

±15

-

св. 2 до 100

-

±15

от 0 до 200 1)

от 0 до 2 включ.

±15

-

св. 2 до 200

-

±15

от 0 до 300

от 0 до 2 включ.

±15

-

св. 2 до 300

-

±15

1) Диапазоны доступны для конфигурирования пользователем при наличии платы ESTEL (опция).

2) Газоанализаторы обеспечивают возможность вывода результатов измерений содержания определяемого компонента в единицах массовой концентрации (мкг/м3, мг/м3, г/м3), значение коэффициента пересчета из единиц, выраженных в объемных долях, млн-1, в единицы массовой концентрации, вводится пользователем вручную в меню настройки газоанализатора.

Пересчет результатов измерений концентрации определяемого компонента, выраженных в объемной доле, млн-1, в массовую концентрацию, мг/м3, следует проводить по формуле

М  =г__М____

(масс)       (об)              /        , \         ,

22,41-11 + — I-760 ,    ^   273 J

где   С(об)    - объемная доля определяемого компонента, млн-1;

С(масс)  - массовая концентрация определяемого компонента, мг/м3;

P      - атмосферное давление, мм рт.ст.;

М     - молекулярная масса определяемого компонента, г/моль;

t       - температура анализируемой среды, °С.

Пересчет при контроле атмосферного воздуха проводят согласно РД 52.04.186-89 для условий 0 0С и 760 мм рт. ст., при контроле воздуха рабочей зоны согласно ГОСТ 12.1.005-88 для условий +20 0С и 760 мм рт. ст.

3) В нормальных условиях измерений.

4) Нормирующее значение - верхний предел диапазона измерений.

Таблица 3 - Основные метрологические характеристики газоанализаторов по измерительному каналу диоксида углерода

Диапазон показаний 1) объемной доли 2)

_ _ ___________ _ -1

диоксида углерода, млн

Диапазон измерений объемной доли диоксида ________ _ -1 углерода, млн

Пределы допускаемой основной 3) погрешности, %

приведенной 4)

относительной

От 0 до 500 1)

от 0 до 50 включ.

± 10

-

св. 50 до 500

-

± 10

От 0 до 1000 1)

от 0 до 50 включ.

± 10

-

св. 50 до 1000

-

± 10

От 0 до 2000

от 0 до 50 включ.

± 10

-

св. 50 до 2000

-

± 10

1) Диапазоны доступны для конфигурирования пользователем при наличии платы ESTEL (опция).

2) Газоанализаторы обеспечивают возможность вывода результатов измерений содержания определяемого компонента в единицах массовой концентрации (мкг/м3, мг/м3, г/м3), значение коэффициента пересчета из единиц, выраженных в объемных долях, млн-1, в единицы массовой концентрации, вводится пользователем вручную в меню настройки газоанализатора.

3) В нормальных условиях измерений.

4) Нормирующее значение - верхний предел диапазона измерений.

Таблица 4 - Метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах условий эксплуатации относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности.

±0,5

Пределы  допускаемой  погрешности  газоанализаторов  в  условиях

эксплуатации 1), %:

- по измерительному каналу оксида углерода приведенной, в диапазоне от 0 до 2 млн-1 включ. относительной, в диапазоне св. 2 до 300 млн-1

- по измерительному каналу диоксида углерода приведенной, в диапазоне от 0 до 50 млн-1 включ., относительной, в диапазоне св. 50 до 2000 млн-1

±25

±25

±15

±15

Предел допускаемого изменения показаний за 7 суток непрерывной работы, в долях от предела допускаемой основной погрешности

1,0

Предел допускаемого времени установления показаний T0,9, c

90

Время прогрева газоанализатора, мин, не более

120

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность окружающей среды, %

- атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 90,6 до 104,8

1) Пределы допускаемой погрешности газоанализаторов в рабочих условиях эксплуатации рассчитаны для диапазона температур окружающей среды от +5 до +40 oC с учетом нормированного значения пределов допускаемой дополнительной погрешности.

Таблица 5 - Основные технические характеристики газоанализаторов

Наименование характеристики

Значение

Напряжение питания переменным током частотой 50 Гц, В

230±23

Потребляемая электрическая мощность, не более, В^А

50

Габаритные размеры газоанализатора, мм, не более: - длина - ширина - высота

606

483

133

Масса газоанализатора, кг, не более

7,1

Расход анализируемой среды, обеспечиваемый встроенным побудителем расхода, дм3/мин

от 0,8 до 1,2

Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч

25 000

Средний срок службы, лет

10

Условия эксплуатации:

- диапазон температуры окружающей среды, oC

- диапазон относительной влажности окружающего среды при температуре +25 oC, (без конденсации), %, не более

- диапазон атмосферного давления, кПа

от +5 до +40

95 от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации способом компьютерной графики и на табличку на корпусе газоанализатора.

Комплектность

Таблица 6 - Комплектность газоанализаторов СО12е

Наименование

Обозначение

Кол-во

Примечание

Газоанализатор:

СО12е СО12е/СО2 СО12е* СО12е*/СО2

1 шт.

Модификация по заказу

Плата аналоговых выходов

ESTEL

1 шт.

по заказу

Плата релейных выходов

SOREL

1 шт.

по заказу

Комплект расходных материалов

-

1 комплект

-

Руководство по эксплуатации

-

1 экз.

-

Методика поверки

МП-242-2255-2018

1 экз.

-

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н).

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений (приказ Министерства природных ресурсов и экологии Российской Федерации от 7 декабря 2012 г. № 425)

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных

выбросов. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических Общие технические условия.

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств содержания компонентов в газовых средах.

процессов.

измерений
