Преобразователи расхода электромагнитные МастерФлоу
| Номер в ГРСИ РФ: | 73383-18 |
|---|---|
| Производитель / заявитель: | ООО "ИВТрейд", г. Санкт-Петербург |
Преобразователи расхода электромагнитные МастерФлоу (далее - преобразователи) предназначены для измерений и преобразования объема и расхода холодной или горячей воды, а также других жидкостей с удельной электропроводностью не менее 1,0*10 См/м, в электрические сигналы: импульсный, частотный, постоянного тока или в измеряемые величины.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73383-18 |
| Наименование | Преобразователи расхода электромагнитные |
| Модель | МастерФлоу |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 04.12.2023 |
Производитель / Заявитель
ООО "ИВТрейд", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год - для класса Э; 4 года - для классов Б, Б2, Г, Д, Е |
| Зарегистрировано поверок | 30147 |
| Найдено поверителей | 100 |
| Успешных поверок (СИ пригодно) | 30104 (100%) |
| Неуспешных поверок (СИ непригодно) | 43 (0%) |
| Актуальность информации | 22.11.2024 |
Поверители
Скачать
| 73383-18: Описание типа СИ | Скачать | 198.5 КБ | |
| 73383-18: Методика поверки МП 2550-0310-2018 | Скачать | 10.6 MБ |
Описание типа
Назначение
Преобразователи расхода электромагнитные МастерФлоу (далее - преобразователи) предназначены для измерений объема жидкости в потоке и объемного расхода жидкости.
Описание
Принцип действия преобразователей основан на измерении электродвижущей силы (ЭДС), возникающей в электропроводящей жидкости, движущейся в магнитном поле. ЭДС снимается электродами, расположенными в стенках трубопровода, усиливается и подается на аналого-цифровой преобразователь, на выходе которого формируется цифровой код, пропорциональный расходу измеряемой жидкости. С помощью микропроцессора цифровой код преобразуется в электрические сигналы определенного вида в зависимости от используемого выхода или, непосредственно, в показания объема и объемного расхода, отображаемые на индикаторе.
Преобразователи состоят из измерительного участка и электронного блока. Измерительный участок выполнен либо в виде отрезка трубопровода из немагнитной стали, футерованного защитным материалом, либо в виде отливки из конструкционных пластмасс. На внешней поверхности измерительного участка расположена магнитная система, заключенная в кожух, обеспечивающий ее защиту.
По способу присоединения к трубопроводу преобразователи выпускаются следующих конструктивных исполнений: с фланцевым присоединением, с присоединением типа «сэндвич», с резьбовым присоединением.
Электронный блок может располагаться как в вертикальном, так и горизонтальном корпусах в соответствии с рисунками 1, 2.
Преобразователи преобразуют:
- объем прошедшей жидкости в пропорциональное ему количество импульсов на импульсном выходе с нормированным по объему весом (ценой) - все исполнения;
- объемный расход жидкости в импульсную последовательность на частотном выходе, с частотой, пропорциональной этому расходу - исполнение МФ-Ч.
Преобразователи могут комплектоваться (по заказу) дополнительной платой токового выхода, преобразующей объемный расход жидкости в пропорциональный этому расходу сигнал постоянного тока - исполнения МФ-Т.
Преобразователи могут выполнять измерения прямого и реверсивного потоков -исполнение Р.
Преобразователи имеют встроенный интерфейс RS-232, а также (по заказу) могут комплектоваться интерфейсом RS-485 - исполнение С.
Преобразователи имеют вариант исполнения со встроенным блоком индикации для отображения на дисплее и сохранения в архиве измеренных параметров - исполнение И. Основные отображаемые параметры и их диапазоны приведены в таблице 1.
Таблица 1 - Основные отображаемые параметры и их диапазоны для исп. МФ-И
|
Отображаемый параметр |
Диапазон |
|
Объем, м3 |
от 0,000000 до 999999999,999999 |
|
Объемный расход, м3/ч |
от 0,0000 до 999999,9999 |
|
Время, час:мин |
от 00:00 до 99999:59 |
Преобразователи различных конструктивных исполнений в зависимости от заказа могут выпускаться нескольких классов (Б, Б2, В, Г, Д, Е, Э), отличающимися пределами допускаемой относительной погрешности измерений объема жидкости в потоке и объемного расхода жидкости.
Преобразователи применяются в составе теплосчетчиков, а также в автоматизированных системах сбора данных, контроля и регулирования технологических процессов. Требования к длине прямых участков в таблице 2.
Таблица 2 - Требования к длине прямых участков
|
Исполнения преобразователей |
Длина прямого участка, мм | |
|
До преобразователя |
После преобразователя | |
|
МФ-хх.21), МФ-хх.5 |
2DN |
2DN |
|
МФ-хх.10 |
— |
— |
|
МФ класса Э |
10DN |
10DN |
|
1) - в исп. МФ-хх.2Р (резьбовой тип присоединения) прямые участки 2DN встроены в преобразователь | ||
Номенклатурный ряд преобразователей в зависимости от конструктивного исполнения, класса, типа выхода и номинального диаметра (DN) приведен в таблице 3.
Таблица 3 - Номенклатурный ряд преобразователей
|
Конструктивное исполнение корпуса проточной части (исп.) |
Тип выхода (исп.) |
Класс | |||
|
Б, Б2 |
В |
Г, Д, Е |
Э | ||
|
«Сэндвич» металлический DN15 - DN100 (исп. МФ-хх.2), DN20, 25, 32 (исп. МФ-хх.2Р)1) |
Импульсный (МФ) |
+ |
— | ||
|
Частотный (МФ-Ч) | |||||
|
Токовый (МФ-Т) | |||||
|
Индикация (МФ-И) | |||||
|
Фланцевый металлический DN15 - DN300 (исп. МФ-хх.5) |
Импульсный (МФ) |
+ |
— |
+ | |
|
Частотный (МФ-Ч) | |||||
|
Токовый (МФ-Т) |
— | ||||
|
Индикация (МФ-И) |
+ | ||||
|
Пластиковый корпус DN10 (исп. МФ-хх.10) |
Импульсный (МФ) |
+ |
— |
+ | |
|
Частотный (МФ-Ч) | |||||
|
Токовый (МФ-Т) |
— | ||||
|
Индикация (МФ-И) |
+ | ||||
|
Пластиковый корпус DN 20, 32, 50 (исп. МФ-хх.10) |
Импульсный (МФ) |
+ |
+ | ||
|
Частотный (МФ-Ч) | |||||
|
Токовый (МФ-Т) |
— | ||||
|
Индикация (МФ-И) |
+ | ||||
1) - исп. МФ-хх.2Р имеют резьбовой тип присоединения
Общий вид преобразователей приведен на рисунке 1

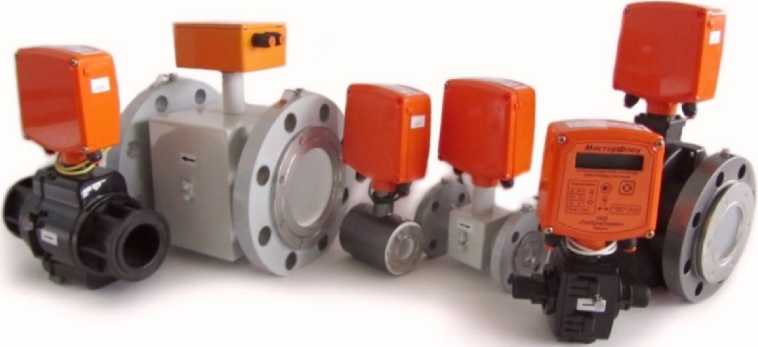

Рисунок 1 - Общий вид преобразователей МастерФлоу
Пломбировка преобразователей осуществляется нанесением знака поверки давлением на мастику, расположенной в защитном колпачке, внутри корпуса электронного блока, на крепежном винте платы преобразователя. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

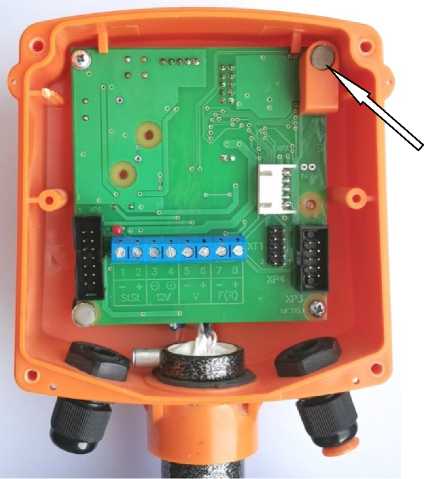

Вертикальный корпус электронного блока
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

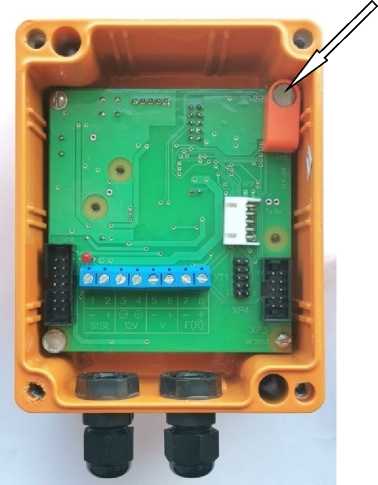

Горизонтальный корпус электронного блока
Заводской номер преобразователя в цифровом формате наносится на информационную табличку (шильдик) корпуса электронного блока преобразователя с помощью специализированного струйного принтера с термическим закреплением печати. Схема нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
