Термометры биметаллические БТ
| Номер в ГРСИ РФ: | 73393-18 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ЗАО "Росма", пос.Вырица |
Термометры биметаллические БТ (в дальнейшем термометры) предназначены для измерений температуры жидких, газовых, сыпучих и вязких сред, не агрессивных к материалу штока термометра или защитных гильз.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73393-18 |
| Наименование | Термометры биметаллические |
| Модель | БТ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 04.12.2023 |
Производитель / Заявитель
ЗАО "Росма", пос.Вырица
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года |
| Зарегистрировано поверок | 1921023 |
| Найдено поверителей | 391 |
| Успешных поверок (СИ пригодно) | 1917740 (100%) |
| Неуспешных поверок (СИ непригодно) | 3283 (0%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 73393-18: Описание типа СИ | Скачать | 226.5 КБ | |
| 73393-18: Методика поверки МП 2411-0162-2018 | Скачать | 5.3 MБ |
Описание типа
Назначение
Термометры биметаллические БТ (в дальнейшем термометры) предназначены для измерений температуры жидких, газовых, сыпучих и вязких сред, не агрессивных к материалу штока термометра или защитных гильз.
Описание
Принцип действия термометра основан на различии температурных коэффициентов линейного расширения двух прочно соединенных между собой и примерно одинаковых по толщине металлов. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб передается на указатель шкалы и служит для определения температуры.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Термометры состоят из корпуса, в котором размещается отсчетное устройство и погружаемой части c биметаллическим чувствительным элементом. Для усиления устойчивости к вибрациям корпус термометра может быть заполнен демпфирующей жидкостью. Термометры имеют 6 модификаций 210, 211, 212, 220, 222, 010 отличающиеся друг от друга материалом погружаемой части и корпусом. Модификации имеют исполнения с различными диапазонами измерений, классом точности, конструктивным исполнением, размерами корпуса, и способом крепления погружаемой части к корпусу. В модификациях 220, 222 может быть дополнительно установлена электроконтактная приставка.
Пример заказа:
БТ-54.220.(0-120 °С) G1/2. 64.1,5.1Р65.ЭКП5
БТ-АБ.ВГД.(0-120 °С) G1/2.E^.K
БТ Тип: «БТ» - биметаллический термометр.
А Диаметр корпуса: «2»-50 мм; «3»-63 мм; «4»-80 мм; «5»-100 мм; «7»-
150 мм или 160 мм.
Б Тип присоединения: «0» - на пружине; «1» - тыльное; «2» - радиаль
ное; «3» - с иглой; «4» - универсальное, с откидным корпусом.
В Материал штока: «0» - нет; «1» - латунь; «2» - нержавеющая сталь.
Г Материал корпуса и кольца: «1» - коррозионностойкая сталь;
«2» - нержавеющая сталь.
Д Материал гильзы: «0» - без гильзы; «1» - латунь; «2» - нержавеющая
сталь.
(0-120 °С) Диапазон показаний
G1/2 Резьба присоединения
Е Длина погружной части
Ж Класс точности: «1,0»; «1,5»; «2,5».
IP65 IP54 или IP65 (IP43 - не указывается)
ЭКП С электроконтактной приставкой
К Исполнение электроконтактной приставки: «3» - ЛРПР (левая разо
мкнутая, правая разомкнутая), «4» - ЛЗПЗ (левая замкнутая, правая замкнутая), «5» - ЛРПЗ (левая разомкнутая, правая замкнутая), «6» -ЛЗПР (левая замкнутая, правая разомкнутая).
Общий вид термометров приведен на рисунке 1

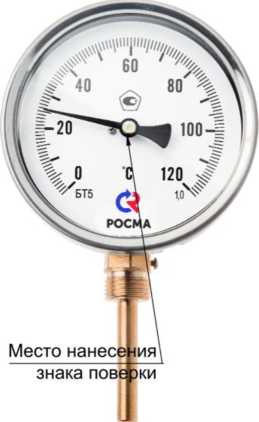

Исполнение радиальное

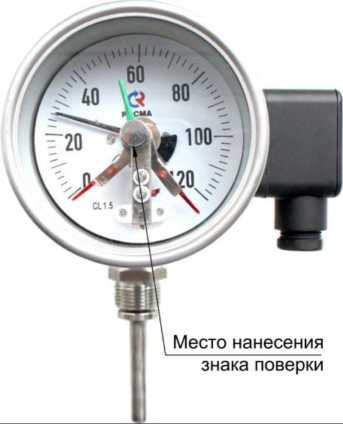

Электроконтактная приставка
знака поверки

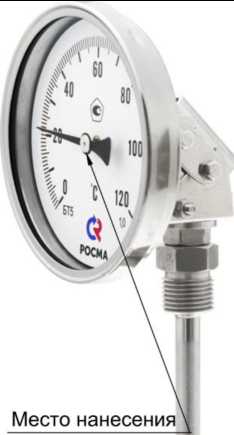

Исполнение универсальное

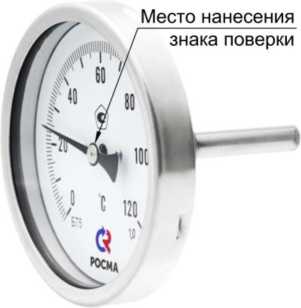

Исполнение осевое
Исполнение на пружине

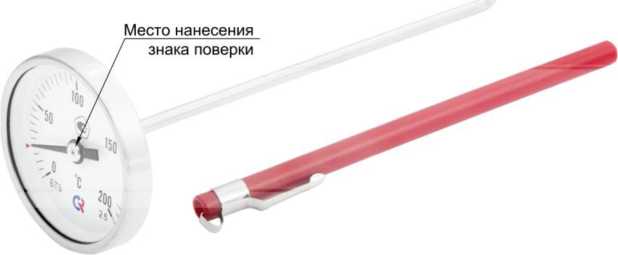

Исполнение осевое со штоком в виде иглы
Рисунок 1 - Общий вид термометров
Программное обеспечение отсутствует
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
Диапазоны измерений мод. 210, 211, 212, 220, 222**, °С | ||
|
Модификации |
010 |
210, 211, 212 |
220, 222 | |
|
1 |
2 |
3 |
4 | |
|
Диапазоны шкалы*, °С |
от 0 до +60 от 0 до +100 от 0 до +120 от 0 до +150 |
от - 50 до +50 от - 50 до +100 от - 40 до +40 от - 40 до +60 от - 30 до +50 от - 30 до +70 от - 20 до +40 от - 20 до +60 от 0 до +60 от 0 до +80 от 0 до +100 от 0 до +120 от 0 до +150 от 0 до +160 от 0 до +200 от 0 до +250 от 0 до +300 от 0 до +350 от 0 до +400 от 0 до +450 от 0 до +500 |
от -40 до +40 от -40 до +90 от -30 до +30 от -30 до +50 от -20 до +40 от -20 до +60 от -10 до +30 от -10 до +50 от +10 до +50 от +10 до +70 от +10 до +90 от +20 до +100 от +20 до +130 от +20 до +140 от +20 до +180 от +30 до +220 от +40 до +260 от +50 до +300 от +50 до +350 от +50 до +400 от +50 до +450 | |
|
Исполнение погружной части в виде иглы |
- |
- |
от 0 до +200 |
от +20 до +180 |
|
Классы точности по ГОСТ 8.401-80*** |
2,5 |
1,0; 1,5; 2,5 |
1,5; 2,5 | |
|
Класс точности в исполнении погружной части в виде иглы |
- |
- |
2,5 |
- |
|
Пределы допускаемой приведенной к диапазону измерений погрешности и вариации показаний***, % |
±2,5 |
±1,0; ±1,5; ±2,5 |
±1,5; ±2,5 | |
|
Пределы допускаемой приведенной к диапазону измерений погрешности и вариации показаний в исполнении погружной части в виде иглы***, % |
- |
- |
±2,5 |
- |
|
Пределы допускаемой приведенной к диапазону измерений погрешности и вариации показаний срабатывания электроконтактов, % |
- |
- |
±4 |
±4 (мод. 220, 222) |
* - диапазон измерений равен диапазону шкалы,
* * - диапазон измерений термометров модификаций 210, 211, 212, 220, 222 класса точности 1,5 и 2,5 ограничен на шкале двумя треугольными маркерами, в пределах этого диапазона действительно значение погрешности;
* **- конкретные классы точности (значения приведенной погрешности) указываются в паспорте и на циферблате термометра.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
210, 21 |
11, 212 |
220, 222 |
010 | ||||
|
Способ крепления погружаемой части к корпусу |
осевое |
радиальное |
осевое |
радиальное |
универсальное |
осевое в виде иглы |
осевое с пружиной на трубу |
|
Габаритные размеры, мм, не более Диаметр погружаемой части, мм |
6 |
10 |
4 |
- | |||
|
Длина погружаемой части, мм |
от 46 до 1600 |
от 46 до 1600 |
150 |
- | |||
|
Номинальный диаметр корпуса, мм |
63; 80; 100; 150; 160 |
80; 100; 150; 160 |
50 |
63 | |||
|
Масса, кг, не более |
от 0,13 до 0,47 |
от 0,32 до 1,1 |
0,1 |
0,1 | |||
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность при температуре +35 °С, % |
от -10 до +60 |
от -60 до +60 |
от -10 до +60 |
от 0 до +60 | |||
|
95 | |||||||
|
Наработка на метрологический отказ, ч, не менее |
91474 | ||||||
|
Средний срок службы, лет |
10 | ||||||
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на циферблат или корпус термометра.
Комплектность
Таблица 3 - Комплектность термометра
|
Наименование изделия или документа |
Обозначение |
Количество |
|
Термометр биметаллический |
БТ |
1 шт. |
|
Паспорт и инструкция по эксплуатации |
НСРП.405142.001ПС |
1 экз. |
|
НСРП.405142.002ПС |
1 экз. на партию | |
|
Методика поверки |
МП 2411-0162-2018 |
1 экз. на партию |
Поверка
осуществляется по документу МП 2411-0162-2018 «ГСИ. Термометры биметаллические БТ.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 24 августа 2018 г.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, регистрационный номер в Федеральном информационном фонде 15595-12;
- термостат переливной прецизионный ТПП-1.2, регистрационный номер в Федеральном информационном фонде 33744-07;
- термостат жидкостный «ТЕРМОТЕСТ-300», регистрационный номер в Федеральном информационном фонде 25190-03;
- калибратор температуры цифровой АТС-650А фирмы АМЕТЕК, Дания, регистрационный номер в Федеральном информационном фонде 20262-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термометров с требуемой точностью.
Знак поверки наносится на стекло или корпус термометра или на свидетельство о поверке.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Технические условия ТУ 4211-001-4719015564-2008 «Термометры биметаллические БТ»
Другие Термометры
