Радиозонды комплексного зондирования аэрологические АК2-02мФ, АК2-02мН

Номер в ГРСИ РФ: 73395-18
Производитель / заявитель: ОАО "Аэроприбор-Восход", г.Москва
Скачать
73395-18: Описание типа СИ Скачать 87.7 КБ
73395-18: Методика поверки РТ-МП-5531-442-2018 Скачать 3.1 MБ
Нет данных о поставщике
Радиозонды комплексного зондирования аэрологические АК2-02мФ, АК2-02мН поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Радиозонды комплексного зондирования аэрологические АК2-02мФ, АК2-02мН предназначены для измерений температуры и относительной влажности окружающего воздуха.

Информация по Госреестру

Основные данные
Номер по Госреестру 73395-18
Наименование Радиозонды комплексного зондирования аэрологические
Модель АК2-02мФ, АК2-02мН
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 04.12.2023
Производитель / Заявитель

ООО "Аэроприбор", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 1410
Найдено поверителей 2
Успешных поверок (СИ пригодно) 1350 (96%)
Неуспешных поверок (СИ непригодно) 60 (4%)
Актуальность информации 17.11.2024

Поверители

Скачать

73395-18: Описание типа СИ Скачать 87.7 КБ
73395-18: Методика поверки РТ-МП-5531-442-2018 Скачать 3.1 MБ

Описание типа

Назначение

Радиозонды комплексного зондирования аэрологические АК2-02мФ, АК2-02мН предназначены для измерений температуры и относительной влажности окружающего воздуха.

Описание

Принцип действия основан на преобразовании электрических сигналов от первичных преобразователей (датчиков) температуры и влажности, поступающих во вторичный измерительный преобразователь (ВИП) (рисунок 1). ВИП вырабатывает импульсы, соответствующие электрическим сигналам от датчиков. Эти импульсы поступают на сверхрегенеративный приёмо-передатчик (СПП) радиозонда и передаются на наземный радиолокационный комплекс (типа АВК-1, АВК-1М, МАРЛ, Вектор-М, 1Б27, 1Б44, РАМ-1, РАМ-2). В качестве дополнительной информации АК2-02мН передает данные о своем местоположении (высота, координаты, скорость), получаемые при помощи модуля приёма сигналов со спутниковых систем (GPS , ГЛОНАСС).

Радиозонды комплексного зондирования аэрологические АК2-02мФ, АК2-02мН являются приборами одноразового действия, которые поднимаются в атмосферу на латексной оболочке, наполненной водородом или гелием.

По запросному сигналу, излучаемому наземной станцией слежения, радиозонд вырабатывает ответный сигнал, что позволяет определять координаты радиозонда.

Конструктивно радиозонды комплексного зондирования аэрологические АК2-02м (рисунок 2) изготавливаются в прямоугольном литом пенопластовом корпусе, толщиной от 10 до 12 мм. В качестве датчика температуры используется терморезистор из следующего ряда: ММТ-1, ММТ-1и, NTC MFB-5000-3220, СТ3-18, СТ3-19, а в качестве датчика влажности - ёмкостной сенсор типа HIH фирмы «Honeywell». По отдельному заказу датчик влажности может не устанавливаться.

Радиозонды комплексного зондирования аэрологические АК2-02мФ, АК2-02мН:

- АК2-02мФ - радиозонд, передающий измерительную информацию на частоте 1680+8(10) МГц.

- АК2-02мН - радиозонд, передающий измерительную информацию на частотах 403±3 или 1680±8(10) МГц. Дополнительно имеет модуль приёма сигналов со спутниковых систем (GPS , ГЛОНАСС).

Корпус защищает электронные компоненты и батарею питания от механических повреждений и обеспечивает необходимый тепловой режим во время работы (полета).

Нанесение знака поверки на корпус не предусмотрено. Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на маркировочную табличку методом печати и имеет цифровое обозначение.

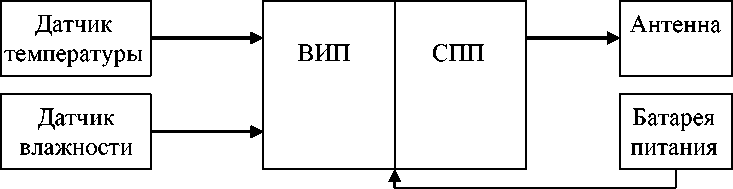

Рисунок 1 - Блок-схема радиозонда

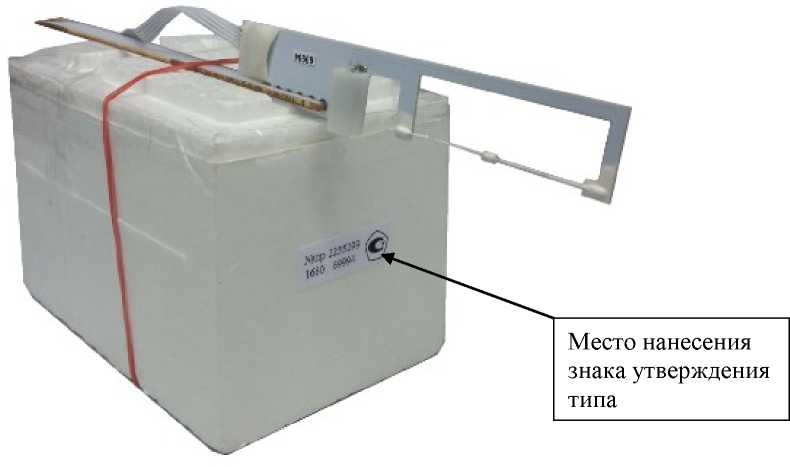

Рисунок 2 - Общий вид средства измерений

Пломбирование радиозондов комплексного зондирования аэрологических не предусмотрено.

Программное обеспечение

Внутреннее программное обеспечение, устанавливаемое на предприятии-изготовителе в процессе производства, предназначено для градуировки каждого радиозонда в соответствии с индивидуальными характеристиками установленных датчиков и преобразования измерительной информации в цифровой сигнал, передаваемый на станцию слежения.

Уровень защиты программного обеспечения «средний» в соответствии с

Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Zond F030 digit.hex

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры окружающего воздуха, °С

от -90 до +50

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,6

Диапазон измерений относительной влажности окружающего воздуха, %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений относительной влажности, %

±5,0

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 4,5 до 6,7

Ток потребления, мА, не более

350

Габаритные размеры, мм, не более:

- высота

- ширина

- длина

95

95

140

Масса, кг, не более

0,27

Ресурс работы, ч, не менее

50

Вероятность безотказной работы за 2 часа, не менее

0,97

Продолжительность непрерывной работы с момента подключения батареи, ч, не менее

Срок сохраняемости без батареи, лет, не менее

Время подготовки радиозонда к запуску, мин, не более

4

4

15

Плотность потока энергии излучения приёмо-передатчика на расстоянии 2,00±0,05 м в направлении, отстоящем под углом 55° от оси вибратора антенны радиозонда, Вт/ м2, не менее

1,5 • 10-3

Чувствительность приёмо-передатчика к запросным сигналам, дБ, не более

-60

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- атмосферное давление, гПа

- относительная влажность воздуха, %

от -90 до +50 от 2 до 1100 от 0 до 100

Примечание - на датчик температуры наносится специальное антирадиационное покрытие - эмаль белая ВЛ 548 (ТУ 6-10-1658-78) или аналог по оптическим свойствам.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации, паспорта и наклейку на корпусе радиозонда (рисунок 2).

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Радиозонд комплексного зондирования аэрологический

АК2-02мФ, АК2-02мН

1 шт.

Винт зажим

1 шт.

Планка держатель

1 шт.

Этикетка градуировочных коэффициентов датчиков

1 экз.

Шнур L = 18 м

1 шт.

Руководство по эксплуатации1)

МНЖИ.416123.004 РЭ

1 экз.

Продолжение таблицы 4

Паспорт

МНЖИ416123.004 ПС

1 экз.

Приёмник радиотелеметрического сигнала с программным обеспечением для компьютера2)

1 шт.

Примечания:

1) - на партию;

2) - по заказу для проведения поверки

Сведения о методах измерений

приведены в разделе 2 «Устройство и работа изделия и его составных частей» и разделе 8 «Подготовка радиозонда к работе» руководства по эксплуатации МНЖИ.416123.004 РЭ.

Нормативные документы

МНЖИ.416123.004 ТУ Радиозонды комплексного зондирования аэрологические

АК2-02м, АК2-02мФ, АК2-02мН, 1Б25, 1Б72, 1Б73, 1Б74. Технические условия
