Каналы акустические микрофонные МАК-03

Номер в ГРСИ РФ: 73400-18
Категория: Микрофоны
Производитель / заявитель: ОАО "Ордена Ленина НИКИ энерготехники им.Н.А.Доллежаля" (НИКИЭТ), г.Москва
Скачать
73400-18: Описание типа СИ Скачать 167.2 КБ
Нет данных о поставщике
Каналы акустические микрофонные МАК-03 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Каналы акустические микрофонные МАК-03 (далее - каналы) предназначены для преобразования звукового давления акустического шума в воздушной среде в электрический сигнал.

Информация по Госреестру

Основные данные
Номер по Госреестру 73400-18
Наименование Каналы акустические микрофонные
Модель МАК-03
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 04.12.2023
Производитель / Заявитель

АО "Ордена Ленина НИКИ энерготехники им.Н.А.Доллежаля" (НИКИЭТ), г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Актуальность информации 17.11.2024

Поверители

Скачать

73400-18: Описание типа СИ Скачать 167.2 КБ

Описание типа

Назначение

Каналы акустические микрофонные МАК-03 (далее - каналы) предназначены для преобразования звукового давления акустического шума в воздушной среде в электрический сигнал.

Описание

Принцип действия каналов основан на преобразовании колебаний звукового давления в воздухе с помощью пьезоэлемента в электрические колебания. Под воздействием колебаний звукового давления пьезоэлемент деформируется и на его поверхности индуцируется электрический заряд, пропорциональный звуковому давлению.

Конструктивно каналы выполнены в виде интегрированной неразъёмной конструкции, состоящей из микрофона пьезоэлектрического высокотемпературного МПВ-03М или МПВ-03 и кабельной линии связи. Микрофон имеет поворотный кронштейн, обеспечивающий возможность жесткого крепления микрофона в месте установки при помощи резьбового соединения, а также изменение ориентации микрофона.

Каналы предназначены для совместной работы с усилителем нормализующим логарифмическим УС-01 или аналогичным средством измерений среднего квадратического значения (СКЗ) напряжения переменного тока в 1/3-октавной полосе частот от 8909 до 11225 Гц со среднегеометрической частотой 10 кГц и имеющего входной импеданс реактивного характера, соответствующий параллельно соединенным электрическим индуктивности (85±35) мГн и ёмкости (3,5±1) нФ.

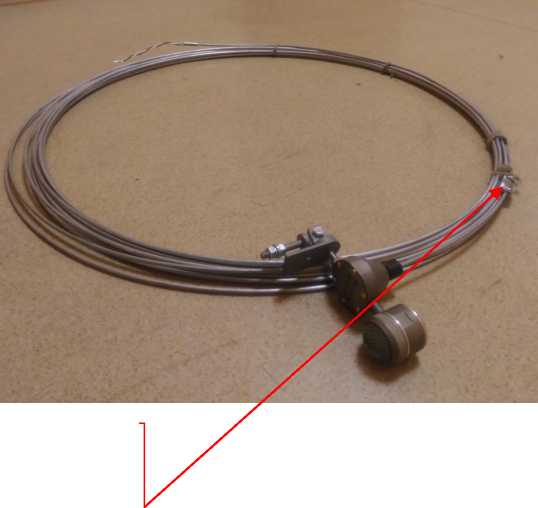

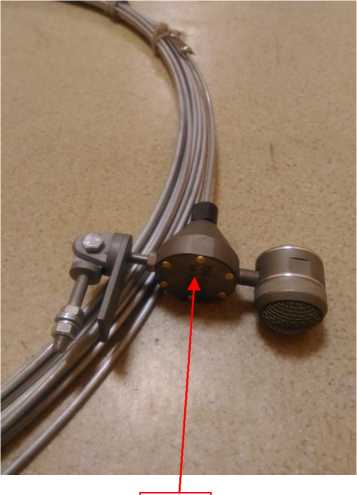

Внешний вид каналов с указанием места пломбировки (МП) от несанкционированного доступа приведен на рисунке 1.

МП

Рисунок 1 - Внешний вид каналов

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

СКЗ коэффициента электроакустического преобразования в 1/3-октавной полосе частот от 8909 до 11225 Гц при температуре окружающей среды (25±5) °С в опорном направлении, мВ/Па

от 1 до 10

Пределы допускаемой относительной погрешности СКЗ коэффициента электроакустического преобразования при температуре окружающей среды (25±5) °С, дБ

±3

Допускаемое отклонение СКЗ коэффициента электроакустического преобразования при изменении температуры окружающей среды до 285 °С относительно температуры (25±5) °С, дБ

от 0 до -6,5

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Номинальная длина кабельной линии связи, м

от 20 до 50

Габаритные размеры микрофона, мм, не более: - длина - ширина - высота

100

60

200

Масса канала, кг, не более

7,5

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

в зоне микрофона с кабельной линией связи

в зоне оконечной гильзы с сигнальными электродами

- относительная влажность окружающего воздуха при температуре

25 °С, %, не более

- атмосферное давление, кПа

от 15 до 285 от 10 до 40

100 от 84,0 до 106,7

Допустимый уровень шумового акустического воздействия в 1/3-октавной полосе частот со среднегеометрической частотой 10 кГц, дБ отн. 20 мкПа

120

Степень защиты оболочки по ГОСТ 14254-2015

IP 56

Назначенный срок службы, лет

5

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 3 - Комплект поставки

Наименование

Обозначение

Количество

Примечание

1 Канал акустический микрофонный

МАК-03

1 шт.

Номинальная длина кабельной линии связи (типоразмер) канала определяется при формировании заказа

2 Паспорт

4381-010-73555757-2012 ПС

1 экз.

Допускается оформлять один паспорт на партию каналов, изготавливаемых в рамках единого заказа

3 Руководство по эксплуатации

4381-010-73555757-2012 РЭ

1 экз.

Допускается включать в комплект поставки одно руководство по эксплуатации на партию каналов, изготавливаемых в рамках единого заказа

4 Методика поверки

340-0818-18 МП

1 экз.

Поверка

осуществляется по документу 340-0818-18 МП «Каналы акустические микрофонные МАК-03.

Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 18.08.2018 г.

Основные средства поверки:

- калибратор акустический 4231 (регистрационный номер 67480-17 в Федеральном информационном фонде);

- шумомер-виброметр, анализатор спектра ЭКОФИЗИКА-110А (регистрационный номер 48906-12 в Федеральном информационном фонде);

- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (регистрационный номер 45344-10 в Федеральном информационном фонде);

- Государственный первичный эталон единицы звукового давления в воздушной среде и аудиометрических шкал ГЭТ 19-2018;

- рабочий эталон «Излучатель звука» по ГОСТ Р 8.765-2011;

- усилитель нормализующий логарифмический УС-01 (регистрационный номер 51762-12 в Федеральном информационном фонде).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых каналов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 4381-010-73555757-2012 Канал акустический микрофонный МАК-03. Технические условия
