Измерители мощности дозы ИМД-7
| Номер в ГРСИ РФ: | 73411-18 |
|---|---|
| Производитель / заявитель: | ООО "Политехформ-М", г.Москва |
Измерители мощности дозы ИМД-7 (далее по тексту - дозиметры) предназначены для измерений мощности амбиентного эквивалента дозы фотонного ионизирующего излучения (далее - МАЭД), амбиентного эквивалента дозы фотонного ионизирующего излучения (далее -АЭД), плотности потока бета-частиц, плотности потока альфа-частиц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73411-18 |
| Наименование | Измерители мощности дозы |
| Модель | ИМД-7 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ПОЛИТЕХФОРМ-М" (ООО "ПОЛИТЕХФОРМ-М") ,г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки | 2,5 года |
| Зарегистрировано поверок | 1799 |
| Найдено поверителей | 12 |
| Успешных поверок (СИ пригодно) | 1798 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 73411-18: Описание типа СИ | Скачать | 376.3 КБ | |
| 73411-18: Методика поверки | Скачать | 3.7 MБ |
Описание типа
Назначение
Измерители мощности дозы ИМД-7 (далее по тексту - дозиметры) предназначены для измерений мощности амбиентного эквивалента дозы фотонного ионизирующего излучения (далее - МАЭД), амбиентного эквивалента дозы фотонного ионизирующего излучения (далее -АЭД), плотности потока бета-частиц, плотности потока альфа-частиц.
Описание
Принцип действия дозиметров основан на преобразовании энергии ионизирующих излучений в электрические импульсы с помощью газоразрядных счётчиков Гейгера-Мюллера.
Конструктивно дозиметры выполнены в виде базового измерительного блока (далее -пульт) в герметичном металлическом корпусе со встроенными детекторами, устройствами индикации и управления, и набора сменных внешних блоков детектирования (далее - блоков) БДПА-07, БДПБ-07, БДБГ-07 и БДКС-07. Подключение блоков к пульту осуществляется при помощи гибкого кабеля. Управление работой дозиметра осуществляется при помощи семикнопочной клавиатуры, расположенной на передней панели пульта. В пультах и в блоке БДБГ-07 используются два типа детекторов (Бета-2М и Гамма-1-1).
При работе с дозиметром возможен выбор режима измерений: режим измерений МАЭД с индикацией статистического разброса (основной режим) и режим измерений МАЭД со временем измерения 2 секунды (поисковый режим).
Варианты исполнения дозиметров отличаются комплектацией:
ИМД-7Б - измеритель мощности дозы бортовой, состоит из пульта без сменных внешних БД;
ИМД-7БС - измеритель мощности дозы бортовой специальный, состоит из пульта и блока БДБГ-07;
ИМД-7С - измеритель мощности дозы специальный, состоит из пульта и блока БДБГ-07, имеет адаптер сетевой;
ИМД-7Н - измеритель мощности дозы носимый, состоит из пульта и блоков БДПА-07, БДБГ-07 и БДКС-07;
ИМД-7НС - измеритель мощности дозы носимый специальный, состоит из пульта и блоков БДПА-07, БДПБ-07, БДБГ-07 и БДКС-07.
Дозиметр комплектуются удлинительной штангой, дополнительным выносным батарейным отсеком и двумя адаптерами для питания от внешних источников постоянного и переменного тока.
Общий вид пульта дозиметра, блоков с указанием мест пломбирования представлен на рисунках 1-5.

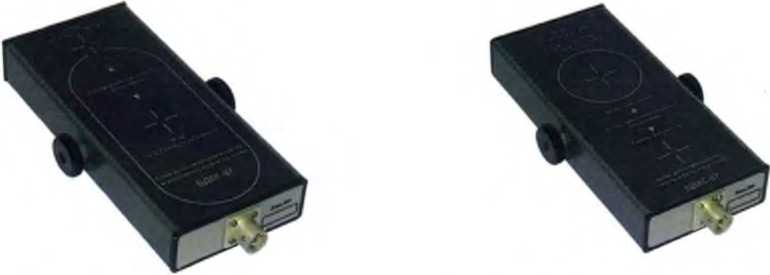

Рисунок 1 - Общий вид блока БДБГ-07
Рисунок 2 - Общий вид блока БДКС-07
Рисунок 3 - Общий вид блока БДПА-07

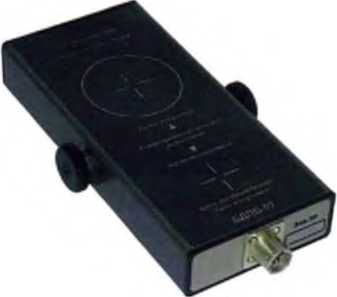

Рисунок 4 - Общий вид блока БДПБ-07

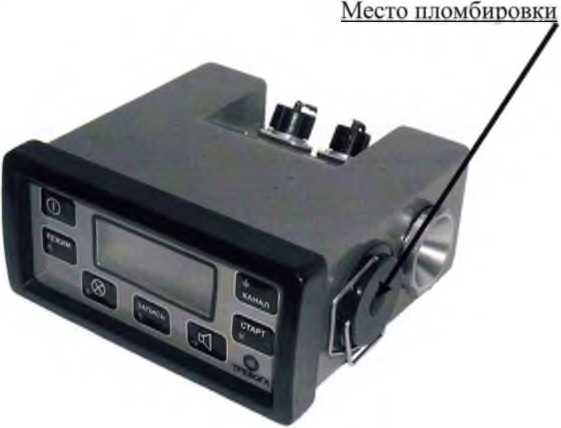

Рисунок 5 - Общий вид пульта ИМД-7
Программное обеспечение
Конструкция дозиметров исключает возможность несанкционированного влияния на программное обеспечение СИ и измерительную информацию.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон энергий фотонного ионизирующего излучения, пульт, блок БДБГ-07, блок БДКС-07, кэВ |
от 50 до 3000 |
|
Диапазон измерений МАЭД (основной режим), Зв/ч: - пульт, блок БДБГ-07 - блок БДКС-07 |
от 10'7 до 10 от 10’7 до 210’3 |
|
Пределы допускаемой основной относительной погрешности измерений МАЭД фотонного излучения (основной режим), % |
±(15+3,5/Н)(1) |
|
Диапазон измерений МАЭД (поисковый режим), Зв/ч: - пульт, блок БДБГ-07 |
от 10‘5 до 10 |
|
Пределы допускаемой основной относительной погрешности измерений МАЭД (поисковый режим) фотонного излучения, %: - пульт, блок БДБГ-07 |
±(25+150/Н)(1) |
п п
4 •л fl Ъ
'I
I
11 II. M
П Ul ъ 14 te >r< oj Bl
fe
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности измерений МАЭД на каждые 10 °C изменения температуры в рабочем диапазоне от -40 до +1 5 °C и от 25 до 55 °C, % |
± 3 |
|
Диапазон измерений АЭД пультом дозиметра, Зв |
от 10'6 до 100 |
|
Пределы допускаемой относительной погрешности измерений АЭД пультом дозиметра, % |
±15 |
|
Энергетическая зависимость чувствительности от энергии фотонного ионизирующего излучения (относительно ' Cs) в диапазоне энергий от 0,05 до 0,06 МэВ, % |
от минус 40 до + 10 |
|
Энергетическая зависимость чувствительности от энергии фотонного ионизирующего излучения (относительно l37Cs) в диапазоне энергий от 0,06 до 3,0 МэВ, % |
±25 |
|
Диапазон энергий альфа-частиц (блок БДПА-07), МэВ |
от 4,1 до 6.2 |
|
Диапазон измерений плотности потока альфа-частиц (блок БДПА-07), с'1 см'2 |
от 0,01 до 1500 |
|
Пределы допускаемой относительной погрешности измерений плотности потока альфа-частиц блоком БДПА-07 (в геометрии плоского поверхностного источника на основе 239Рп), % |
±(20+0.3/ф)(21 |
|
Диапазон средних (граничных) энергий бета-излучения (блоки БДКС-07 и БДПБ-07), МэВ |
от 0,08 до 1,5 (от 0,2 до 3,5) |
|
Диапазон измерений плотности потока бета-частиц блоками БДКС-07 и БДПБ-07, с 'см'2 |
от 0,10 до 1500 |
|
Пределы допускаемой относительной погрешности измерений плотности потока бета-частиц блоками БДКС-07 и БДПБ-07 (в геометрии плоского поверхностного источника на основе Sr- Y), % |
±(20+3,5/фр)<3) |
|
Диапазон измерений плотности потока бета-частиц блоками БДКС-07 и БДПБ-07, в присутствии гамма-излучения с энергией от 0,661 до 1,25 МэВ для блока БДКС-07 и от 0,06 до 1,25 МэВ для блока БДПБ-07, с'1 см'2: - от 1 до 10 мкЗв/ч - от 10 до 30 мкЗв/ч - от 30 до 100 мкЗв/ч |
от 0,60 до 1500 от 1,5 до 1500 от 3,0 до 1500 |
|
Пределы допускаемой относительной погрешности измерений плотности потока бета-частиц в присутствии гамма-излучения от 1 до 100 мкЗв/ч блоками БДКС-07 и БДПБ-07 (в геометрии поверхностного источника на основе 90Sr-90Y), % |
±(25+2 Н/фр) |
|
Анизотропия чувствительности при энергии у-излучения 0,661 МэВ (Cs-137), %: - для пульта (кроме стороны батарейного отсека, индикатора и боковых сторон); - для БДГБ-07 (кроме стороны разъема и противоположной ему стороны, боковых сторон); - для БДКС-07 (кроме стороны разъема и противоположной ему стороны, боковых сторон) |
±30 ±30 ±30 |
|
(11Н - безразмерная величина, численно равная измеренному значению МАЭД, мкЗв/ч (2) ср - безразмерная величина, численно равная измеренному значению плотности потока альфа-частиц, с'1 см'2 (3) фр - безразмерная величина, численно равная измеренному значению плотности потока бета-частиц, с'1 см'2 | |
Таблица^ - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электропитания: от сети переменного тока - напряжение. В - частота, Гц от источника постоянного тока - напряжение, В от химических элементов питания (2 аккумулятора типоразмера С) - напряжение, В |
от 187 до 242 от 47 до 53 от 9 до 33 от 2 до 3 |
|
Ток, потребления при номинальном значении напряжении (3 В) не более. мА |
20 |
|
Время установления рабочего режима, мин, не более Режим работы при питании дозиметра от сети |
J__ непрерывный круглосуточный |
|
Время непрерывной работы от химических источников питания, не менее, ч |
100 |
|
Нестабильность за 24 часа непрерывной работы, % |
±5 |
|
Радиационная стойкость, Гр |
100 |
|
Средняя наработка на отказ, ч, не менее |
30000 |
|
Средний срок службы, лет, не менее |
15 |
|
Нормальные условия применения: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха при температуре 20 °C, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
|
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха при температуре 35 °C, %, не более - атмосферное давление, кПа |
от минус 40 до +55 98 от 60 до 106,7 |
Таблица 3 - Габаритные размеры и масса дозиметров
|
Составные части дозиметров |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
Пульт (длинахширинахвысота) |
164x146x71 |
1,35 |
|
Блок БДПА-07 (диаметрхвысота) |
58x160 |
0,31 |
|
Блок БДПБ-07 (длинахширинахвысота) |
193x102x32 |
0,55 |
|
Блок БДБГ-07 (длинахширинахвысота) |
193x102x32 |
0,55 |
|
Блок БДКС-07 (длинахширинахвысота) |
193x102x32 |
0,55 |
|
Выносной батарейный отсек (без элементов питания и без провода) (диаметрхвысота) |
35x148 |
0,21 |
|
Адаптер внешний (без провода) (длинахширинахвысота) |
195x102x32 |
0,51 |
|
Штанга (в сложенном состоянии) (длинахширинахвысота) |
400x85x41 |
0.25 |
|
Адаптер сетевой (без провода) (длинахширинахвысота) |
102x83x66 |
0,50 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и формуляра.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пульт ИМД-7 |
ГКПС 45.01.00.000-01 |
1 шт. |
|
Блок БДПА-07 |
ГКПС 45.05.00.000-01 |
1 шт. |
|
Блок БДПБ-07 |
ГКПС 45.03.00.000-02 |
1 шт. |
|
Блок БДБГ-07 |
ГКПС 45.04.00.000-02 |
1 шт. |
|
Блок БДКС-07 |
ГКПС 45.02.00.000-02 |
1 шт. |
|
Отсек батарейный выносной |
ГКПС 45.06.00.000-01 |
1 шт. |
|
Штанга телескопическая |
ГКПС 45.07.00.000 |
1 шт. |
|
Кабель Н |
ГКПС 45.08.00.000 |
1 шт. |
|
Адаптер внешний |
ГКПС 45.09.00.000-01 |
1 шт. |
|
Адаптер сетевой |
ГКПС 45.10.00.000 |
1 шт. |
|
Кабель бортового питания |
ГКПС 45.11.00.000 |
1 шт. |
|
Укладочный футляр |
- |
1 шт. |
|
Ремень |
- |
1 комплект |
|
Элемент питания (аккумулятор R14 или С) |
- |
4 шт. |
|
Комплект ЗИП-0 |
ГКПС 45.00.00.000-04 ЗИ |
1 комплект |
|
Руководство по эксплуатации (в зависимости от комплекта поставки) |
ГКПС 45.00.00.000 РЭ ГКПС 45.00.00.000-01 РЭ ГКПС 45.00.00.000-02 РЭ ГКПС 45.00.00.000-03 РЭ ГКПС 45.00.00.000-04 РЭ |
1 экз. |
|
Методика поверки |
ГКПС 45.00.00.000 МП |
1 экз. |
|
Формуляр (в зависимости от комплекта поставки) |
ГКПС 45.00.00.000-ФО ГКПС 45.00.00.000-01 ФО ГКПС 45.00.00.000-02ФО ГКПС 45.00.00.000-03ФО ГКПС 45.00.00.000-04ФО |
1 экз. |
|
Ведомость эксплуатационных документов |
ГКПС 45.00.00.000-04ВЭ |
1 экз. |
Поверка
осуществляется по документу «Инструкция. Измерители мощности дозы ИМД-7. Методика поверки» ГКПС 45.00.00.000 МП», утверждённому ФГБУ «ГНМЦ» Минобороны России 17.09.2018.
Основные средства поверки:
- дозиметрические поверочные установки гамма - излучения в соответствии с ГОСТ Р 8.804-2012: диапазон мощности амбиентного эквивалента дозы от 5 10"' до 10 Зв/ч, пределы допускаемой относительной погрешности измерений ±10 %;
- источники бета-излучения закрытые с радионуклидами стронций-90+иттрий-90 (регистрационный номер в Федеральном информационной фонде (per. №) 61305-15): активность от 5 до 105 Бк, пределы допускаемой относительной погрешности воспроизведения ±6 %;
- источники альфа-излучения закрытые с радионуклидом плутоний-239 (per. № 61304-15): активность от 5 до 10^ Бк, пределы допускаемой относительной погрешности воспроизведения ±6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик дозиметров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа, бета-частиц и фотонов радионуклидных источников
ГОСТ 8.070-2014 ГСИ. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 25851-83 Приборы радиометрические. Методы измерения основных параметров
ТУ 4362-007-45167996-15 (ГКПС 45.00.00.000 ТУ) Измеритель мощности дозы ИМД-7. Технические условия
