Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-3

Назначение

Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-3 (далее - система) предназначена для измерений крутящего момента силы, частоты вращения, силы, избыточного давления рабочей жидкости и воздуха, виброускорения, силы и напряжения переменного тока, расхода рабочей жидкости и температуры, а также для регистрации и отображения результатов измерений и расчетных величин.

Описание

Конструктивно система представляет собой стойку управления с размещенными в ней многоканальным измерительным усилителем MGCplus (далее - усилитель MGCpIus), конвертором «USB/RS485 СК201» - АС4, консолью управления, источником бесперебойного питания и ПЭВМ, внутри которой смонтирован аналого-цифровой преобразователь (АЦП). Шкаф измерительный датчиков 4...20 с размещенными в нем нормирующими усилителями DataForth и многоканальным регулятором температуры «Термодат-22М2», шкаф измерительный температуры с размещенными в нем многоканальными регуляторами температуры «Термодат-22М2», шкаф генератора переменного тока с размещенными в нем преобразователями переменного тока измерительными MCR-SL (далее - датчики переменного тока) (регистрационный номер в Федеральном информационной фонде (per. №) 39163-08) и преобразователями напряжения переменного тока измерительными MCR-VAC (далее - датчики переменного напряжения) (per. № 39164-08) и многоканальным регулятором температуры «Термодат-22М2» выполнены в отдельных корпусах и расположены в испытательном боксе. Датчики крутящего момента силы T10F (per. № 50769-12), датчики тахометрические МЭД-1 (per. № 64257-16), датчики силы S9M (per. № 51223-12) и U5 (per. № 64341-16), преобразователи давления измерительные DMP (per. № 56795-14) (далее - датчики давления), преобразователь расхода турбинный ТПР-14 (далее - датчик расхода), вибропреобразователи АР2037-100 (per. № 59379-14) и термометры сопротивления ДТС064-50М (per. № 28354-10) и ТС742С (per. № 41202-09) установлены в испытательном боксе. Рабочее место оператора, включающее в себя мониторы, клавиатуру и мышь, расположено рядом со стойкой управления в пультовом помещении.

Функционально система состоит из измерительных каналов (ИК):

- ИК крутящего момента силы;

- ИК частоты вращения;

- ИК силы;

- ИК избыточного давления рабочей жидкости и воздуха;

- ИК напряжения переменного тока;

- ИК силы переменного тока;

- ИК виброускорения;

- ИК расхода рабочей жидкости;

- ИК температуры.

ИК крутящего момента силы

Принцип действия ИК крутящего момента силы основан на преобразовании частотного сигнала от датчика крутящего момента силы в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК частоты вращения

Принцип действия ИК частоты вращения основан на преобразовании импульсно сигнала от датчика тахометрического в цифровой код с последующим вычислением НЗВ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результат измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК силы

Принцип действия ИК силы основан на преобразовании аналогового сигнала от датчи силы в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов i известной градуировочной характеристике ИК. Результаты измерений индицируются 1 монитор, архивируются и оформляются в виде протоколов.

ИК избыточного давления рабочей жидкости и воздуха

Принцип действия ИК избыточного давления рабочей жидкости и воздуха основан i преобразовании аналогового сигнала от датчика давления в цифровой код с последующи вычислением ПЭВМ значений измеряемых сигналов по известной градуировочнс характеристике ИК. Результаты измерений индицируются на монитор, архивируются оформляются в виде протоколов.

ИК напряжения переменного тока

Принцип действия ИК напряжения переменного тока основан на преобразован! аналогового сигнала от датчика напряжения переменного тока в цифровой код с последующи вычислением ПЭВМ значений измеряемых сигналов по известной градуировочнс характеристике ИК. Результаты измерений индицируются на монитор, архивируются оформляются в виде протоколов.

ИК силы переменного тока

Принцип действия ИК силы переменного тока основан на преобразовании аналоговог сигнала от датчика силы переменного тока в цифровой код с последующим вычислением ПЭВ1 значений измеряемых сигналов по известной градуировочной характеристике ИК. Результат измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК виброускорения

Принцип действия ИК виброускорения основан на преобразовании аналогового сигнаг от вибропреобразователя в цифровой код с последующим вычислением ПЭВМ значени измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерен и индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК расхода рабочей жидкости

Принцип действия ИК основан на преобразовании импульсного сигнала от датчик расхода в цифровой код с последующим вычислением ПЭВМ значений расхода рабоче жидкости по известной градуировочной характеристике ИК. Результаты измерен и индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК температуры

Принцип действия ИК температуры основан на преобразовании аналогового сигнала о термометра сопротивления в цифровой код с последующим вычислением ПЭВМ значени измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерени индицируются на монитор, архивируются и оформляются в виде протоколов.

Внешний вид стойки управления системы, места нанесения знака утверждения типа знака поверки представлены на рисунке 1.

Внешний вид других компонентов системы представлен на рисунках 2... 16.

Защита от несанкционированного доступа предусмотрена в виде специального замка н дверце стойки управления, запираемого ключом (рисунок 17). Пломбирование не предусмотрено.

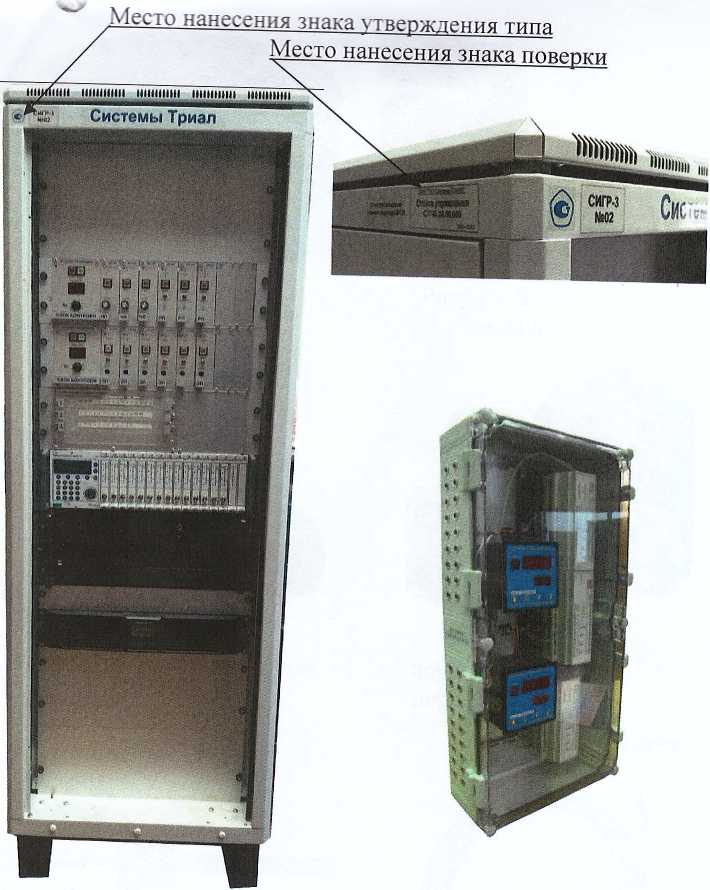

Рисунок 1 - Стойка управления

Рисунок 3 - Шкаф генератора переменного

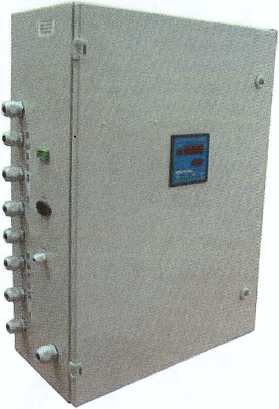

Рисунок 2 - Шкаф измерительный

температуры

тока

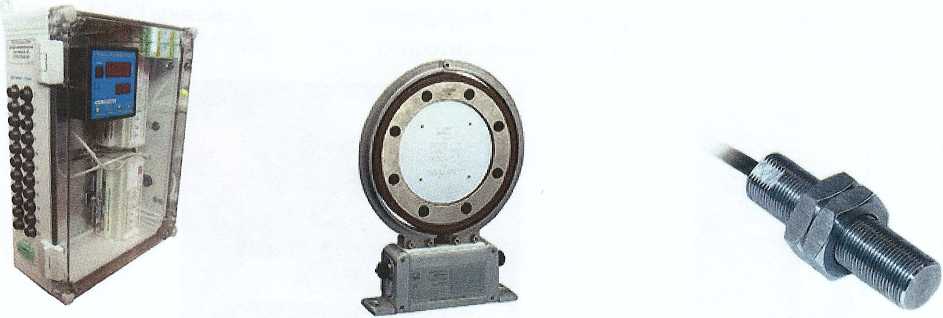

Рисунок 4 - Шкаф измерительный датчиков 4...20

Рисунок 5 - Датчик крутящего момента силы К-Т10F

Рисунок 6 - Датчик тахометрический МЭД-1

Рисунок 9 - Датчик давления DMP

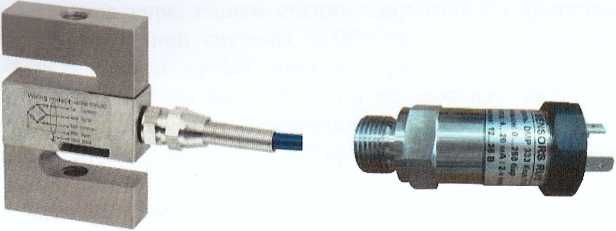

’ Рисунок 7 - Датчик силы U5

Рисунок 10 - Датчик расхода

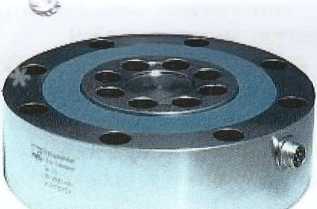

Рисунок 8 - Датчик силы S9M

Рисунок 12 - Датчик переменного напряжения

Рисунок 11 - Датчик

переменного тока

Рисунок 13 - Термометр сопротивления ДТС064-50М

Рисунок 14 - Термометр сопротивления ТС742С

Рисунок 15-Вибропреобразователь

Рисунок 16 - Рабочее место оператора

Рисунок 17 - Внешний вид замка на дверце стойки управления

Прь-фаммное обеспечение

Работа системы осуществляется под управлением специализированного программно! обеспечения (СПО) Гарис в среде операционной системы «MSWindows», обесценивающе! циклический сбор измерительной информации от ИК системы; расшифровку получение информации и приведение ее к виду, удобному для дальнейшего использования; визуализацш результатов измерений в цифровом и графическом представлении; обеспечение режиме градуировки и тестирования (поверки) ИК системы. Алгоритм вычисления цифровое идентификатора - MD5.

Уровень защиты СПО «высокий» в соответствии с Р 50.2.077-2014.

■Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

/ (роделжение таблицы 2

. дбяктца 3 - Основные технические характеристики

Знак утверждения типа

наносится на стойку управления в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Хо!»»?лектность средства измерений

Таблица 4 - Комплект поставки средства измерений

Таблица 5 - Комплект ЗИП

Хр^щлжение таблицы 5

* - поставляется по отдельному заказу

Поверка

осуществляется по документу СТ11-016.02 МП «Инструкция. Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-3. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 19.04.2018.

Основные средства поверки:

- генератор сигналов специальной формы ГСС-05 (per. №30405-05): диапазон частот от 100 мкГц до 5 МГц, пределы допускаемой абсолютной погрешности установки частоты (F) ±(5-10'6-F+l мкГц), диапазон установки размаха напряжения (Upp) выходного сигнала на нагрузке 50 Ом от 1 мВ до 10 В, пределы допускаемой абсолютной погрешности установки напряжения сигнала синусоидальной формы (U) на частоте 1 кГц на нагрузке 50 Ом ±(0,01 U+ 0,2 мВ);

- калибратор К3607 (per. № 41526-09): диапазон воспроизведения коэффициента преобразования от минус 10 до 10 мВ/B, класс точности 0,025;

- динамометр электронный переносной АЦД (per. №49465-12): диапазоны измерений (растяжение) от 0,5 до 5, от 10 до 100 кН, пределы допускаемой относительной погрешности измерений силы ±0,24%;

- калибратор-измеритель стандартных сигналов КИСС-03 (per. №20641-06): диапазон воспроизведения силы постоянного тока от 0,001 до 22,000 мА, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока (I) ±[0,05+0,01 (1/1к-1)]%, где I - верхний предел диапазона воспроизведения силы постоянного тока. 1к - контрольное значение воспроизводимой силы постоянного тока;

- калибратор давления DPI 610 (per. №16347-09): диапазон измерения избыточного давления от 0,007 до 70 МПа, пределы допускаемой приведенной (к ВП) погрешности измерения избыточного давления ±0,025%;

- виброустановка калибровочная портативная 9100D (per. №50247-12): диапазон воспроизведения виброускорения от 0 до 196 м/с2, расширенная неопределенность измерений виброускорения (на опорной частоте 100 Гц) ±1%;

- магазин сопротивления Р4831 (per. №38510-08): диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 10 кОм, класс точности 0,02.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.

Знак поверки наносится на стойку управления в виде наклейки и в свидетельство о поверке в виде оттиска клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

ГОСТ 8.663-2009 ГСП. Государственная поверочная схема для средств измерений силы

ГОСТ 8.017-79 ГСП. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 10'16 до 30 А

ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 10'2 до 109 Гц

МИ 2070-90 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения

ГОСТ 8.596-2002. ГСИ. Системы измерительные. Метрологическое обеспечение. Основные положения

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
