Теплосчетчики ЛОГИКА 8940
| Номер в ГРСИ РФ: | 73431-18 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ЗАО "Теплоэнергомонтаж", г.С.-Петербург |
Теплосчетчики ЛОГИКА 8940 предназначены для измерения количества теплоты (тепловой энергии), расхода, объема, массы, температуры и давления воды в системах тепло- и водоснабжения, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73431-18 |
| Наименование | Теплосчетчики |
| Модель | ЛОГИКА 8940 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 04.12.2023 |
Производитель / Заявитель
АО "Теплоэнергомонтаж" (ТЭМ), г.С.-Петербург; АО "НПФ "Логика", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года - для теплосчетчиков с преобразователями Метран-320, Метран-55; 4 года - для остальных теплосчетчиков |
| Зарегистрировано поверок | 259 |
| Найдено поверителей | 15 |
| Успешных поверок (СИ пригодно) | 258 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 73431-18: Описание типа СИ | Скачать | 1.5 MБ | |
| 73431-18: Методика поверки РАЖГ.421431.043 РЭ-ЛУ | Скачать | 9.1 MБ |
Описание типа
Назначение
Теплосчетчики ЛОГИКА 8940 предназначены для измерения количества теплоты (тепловой энергии), расхода, объема, массы, температуры и давления воды в системах тепло-и водоснабжения, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды.
Описание
Принцип действия теплосчетчиков состоит в измерении параметров воды, транспортируемой по трубопроводам, передаче измеренных значений в виде электрических сигналов в теп-ловычислитель с последующим их преобразованием в значения физических величин и выполнением вычислений в соответствии с уравнениями измерений.
В составе теплосчетчиков используются в любом сочетании первичные преобразователи, типы которых приведены в таблице 1 (в скобках указан регистрационный номер составной части в Федеральном информационном фонде по обеспечению единства измерений). В качестве комплексного компонента теплосчетчиков используется тепловычислитель СПТ940 (регистрационный номер 72098-18 в Федеральном информационном фонде по обеспечению единства измерений).
Теплосчетчики различаются количеством, составом и уровнем точности измерительных каналов. Конкретный состав теплосчетчика и значения метрологических характеристик определяются заказом и приводятся в паспорте.
Таблица 1 - Первичные преобразователи в составе теплосчетчиков
|
Преобразователи расхода | ||
|
ПРЭМ (17858-11) ПРЭМ (76327-19) ВЗЛЕТ ЭР (Лайт М) (52856-13) ВЗЛЕТ ТЭР (39735-14) МастерФлоу (31001-12) МастерФлоу (73383-18) ЭМИР-ПРАМЕР-550 (27104-08) РМ-5 (20699-11) Питерфлоу-РС (46814-11) ПИТЕРФЛОУ (66324-16) КАРАТ-551 (54265-13) ЛГК410 (69536-17) |
ЭСКО-Р (72089-18) Геликон РЭЛ-100 (67959-17) СУР-97 (16860-07) КАРАТ-520 (44424-12) ВЗЛЕТ МР (28363-14) US800 (21142-11) ULTRAHEAT T (51439-12) Геликон-РУЛ (68819-17) UFM 3030 (48218-11) OPTISONIC 3400 (57762-14) SonoSensor 30 (70672-18) ВПС (78168-20) |
ВЭПС-Р (61872-15) Метран-300ПР (16098-09) Метран-320 (24318-03) ЭВ-200 (42775-14) ВСТ (40607-09) ВСТ (51794-12) ВСТН (40606-09) ВСТН (61401-15) ВСТН (61402-15) ВСКМ (66635-17) ОВСТ (69423-17) ОВСХд, ОВСГд (69423-17) |
|
Преобразователи температуры | ||
|
ТЭМ-110 (40593-09) КТПТР-01,-06,-07,-08 (46156-10) КТПТР-05 (39145-08) |
КТСП-Н (38878-17) ТЭМ-100 (40592-09) ТПТ-1,-19 (46155-10) |
ТПТ-15 (39144-08) ТСП-Н (38959-17) — |
|
Преобразователи давления | ||
|
Метран-150 (32854-13) МИДА-13П (17636-17) Метран-55 (18375-08) АИР-20/М2 (63044-16) |
ПД100И (56246-14) 1 СДВ (28313-11) 1 APZ (62292-15) Метран-75 (48186-11) |
СОРУНД (47336-16) V1BS-4003 (56237-14) — — |
Общий вид составных частей теплосчетчиков приведен на рисунках 1 - 4.
СПТ940
КТПТР-05 (ТПТ-15)
КТПТР-01
(ТПТ-1)
КТСП-Н ТЭМ-110
(ТСП-Н) (ТЭМ-100)
Рисунок 1 - Тепловычислитель
Рисунок 2 - Преобразователи температуры

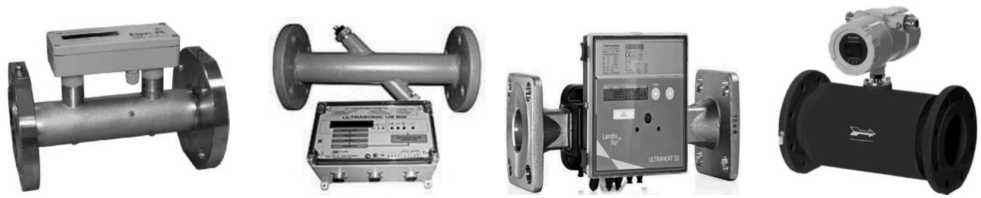

ПРЭМ
ВЗЛЕТ ЭР (Лайт-М)
МастерФлоу
ЭМИР-ПРАМЕР-550
РМ-5 ПИТЕРФЛОУ (-РС) КАРАТ-551
ЛГК410 SonoSensor 30
Рисунок 3 - Преобразователи расхода
ЭСКО-Р Геликон РЭЛ-100
СУР-97
ВЗЛЕТ ТЭР
ВЗЛЕТ МР
КАРАТ-520
US800
ULTRAHEAT T
Геликон-РУЛ
UFM 3030
OPTISONIC 3400

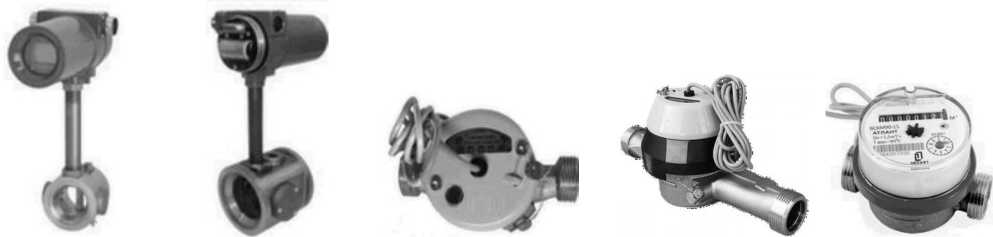

ВЭПС-Р
ЭВ-200 ВПС
Метран-300ПР Метран-320 ВСТ (ОВСХд;ОВСГд) ВСТН ВСКМ
Рисунок 3 - Преобразователи расхода (продолжение)
Метран-150
Метран-75
Метран-55
АИР-20/М2
МИДА-13П
APZ
Корунд
г || СДВ
ПД100И
ж
MBS-4003
Рисунок 4 - Преобразователи давления
Программное обеспечение
Программное обеспечение (ПО) теплосчетчиков встроенное, неперезагружаемое при эксплуатации, имеет метрологически значимую часть, резидентно размещено в тепловычисли-теле и реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Номер версии |
l.O.x.x.xx |
|
Контрольная сумма |
E805 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Диапазон измерений объемного расхода, м3/ч |
от 10-2 до 105 |
|
Диапазон измерений массового расхода, т/ч |
от 10-2 до 105 |
|
Диапазон измерений объема, м3 |
от 10-4 до 9-108 |
|
Диапазон измерений массы, т |
от 10-4 до 9-108 |
|
Диапазон измерений температуры, °C |
от -50 до +150 |
|
Диапазон измерений разности температур, °C |
от 3 до 145 |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 2,5 |
|
Диапазон измерений количества теплоты, ГДж |
от 3И0-6 до 9-108 |
|
Пределы допускаемой относительной погрешности при измерении количества теплоты в закрытой системе, % - для теплосчетчиков класса 1 - для теплосчетчиков класса 2 |
±[2+12/(t1-t2)+0,01-Do] ±[3+12/(t1-t2)+0,02-Do] |
Таблица 3 - Метрологические характеристики (продолжение)
|
Пределы допускаемой относительной погрешности при измерении количества теплоты в открытой системе, % - для теплосчетчиков класса 1 - для теплосчетчиков класса 2 |
±(1,5+0,01<DG)/(1-a-p) ±(3+0,01<DG)/(1-a-p) |
|
Пределы допускаемой относительной погрешности при измерении расхода, объема и массы, % - для теплосчетчиков класса 1 - для теплосчетчиков класса 2 |
±(1+0,01<Dg) ±(2+0,02<Dg) |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °С - для теплосчетчиков классов 1 и 2 |
±(0,25+0,002-|t|) |
|
Пределы допускаемой относительной погрешности при измерении разности температур, % - для теплосчетчиков классов 1 и 2 |
±[0,2+9/(t1-t2)], ±[0,5+9/(t1-t2)] |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении давления, % - для теплосчетчиков классов 1 и 2 |
±0,8 |
|
Пределы допускаемой относительной погрешности часов, % - для теплосчетчиков классов 1 и 2 |
±0,01 |
|
Примечание. а=М2/М1; М1 - масса [т] теплоносителя, прошедшего по подающему трубопроводу, М2 - по обратному трубопроводу; 0<а<1. e=t2/t1; t1 - температура [°С] теплоносителя в подающем трубопроводе, t2 - в обратном трубопроводе. Dg=Gb/G; Gb, G - соответственно верхний предел измерений преобразователя и текущее значение расхода в подающем трубопроводе [м3/ч]. | |
Таблица 4 - Технические характеристики
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от 5 до 50 80 при 35 °С и более низких температурах от 84 до 106,7 |
|
Электропитание, В |
переменный ток: (220122) В, (50±1) Гц; постоянный ток: (12... 42) В; встроенный источник: 3,6 В |
|
Габаритные размеры и масса |
приведены в описаниях типа составных частей |
|
Средняя наработка на отказ, ч |
35000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на титульный лист эксплуатационных документов типографским способом.
Комплектность
Таблица 5 - Состав теплосчетчика ЛОГИКА 8940
|
Наименование |
Количество |
|
Т епловычислитель |
1 шт. |
|
Преобразователи расхода |
от 1 до 3 шт. |
|
Преобразователи температуры |
от 0 до 2 шт. |
|
Преобразователи давления |
от 0 до 2 шт. |
|
Руководство по эксплуатации с методикой поверки (РАЖГ.421431.043 РЭ) |
1 шт. |
|
Паспорт (РАЖГ.421431.043 ПС) |
1 шт. |
|
Эксплуатационная документация составных частей |
1 шт. |
Сведения о методах измерений
приведены в документе. РАЖГ.421431.043 РЭ "Теплосчетчики ЛОГИКА 8940. Руководство по эксплуатации".
Нормативные документы
ГОСТ Р 51649-2014. Теплосчетчики для водяных систем теплоснабжения. Общие техниче
ские условия
МИ 2714-2002. Энергия тепловая и масса теплоносителя в системах теплоснабжения. Мето
дика выполнения измерений. Основные положения
ГСССД 187-99. Вода. Удельный объем и энтальпия при температурах 0...1000 °С и давлени
ях 0,001...1000 МПа
РАЖГ.421431.043 ТУ. Теплосчетчики ЛОГИКА 8940. Технические условия
