Приборы электроизмерительные многофункциональные Энергомонитор-61850
| Номер в ГРСИ РФ: | 73445-18 |
|---|---|
| Производитель / заявитель: | ООО "НПП Марс-Энерго", г.С.-Петербург |
Приборы электроизмерительные многофункциональные "Энергомонитор-61850" (далее - ЭМ-61850) предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73445-18 |
| Наименование | Приборы электроизмерительные многофункциональные |
| Модель | Энергомонитор-61850 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 04.12.2023 |
Производитель / Заявитель
ООО "НПП Марс-Энерго", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 244 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 243 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 16.04.2024 |
Поверители
Скачать
| 73445-18: Описание типа СИ | Скачать | 330.5 КБ | |
| 73445-18: Методика поверки МП 2203-0305-2018 | Скачать | 1.7 MБ |
Описание типа
Назначение
Приборы электроизмерительные многофункциональные "Энергомонитор-61850" (далее - ЭМ-61850) предназначены для:
- измерений активной и реактивной электрической мощности в трехфазных и однофазных сетях;
- измерений параметров электрической энергии трехфазных и однофазных сетей;
- измерений силы переменного тока и напряжения переменного тока;
- преобразования силы переменного тока и напряжения переменного тока в цифровой поток мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-9-2;
- определения модульной, угловой и полной погрешностей масштабных преобразователей тока и напряжения с выходными сигналами в виде аналогового сигнала и в виде цифрового потока мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-9-2;
- определения метрологических характеристик измерительных устройств сопряжения (SAMU - Stand-Alone Merging Unit согласно стандарту IEC 61869-13).
Метрологические характеристики приборов электроизмерительных
многофункциональных "Энергомонитор-61850" соответствуют требованиям, предъявляемым:
- к эталону 1 разряда в соответствии с Государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц, утвержденной Приказом Росстандарта № 1053 от 29 мая 2018г.;
- к эталону 1 разряда в соответствии с ГОСТ Р 8.767-2011;
- к эталону 1 разряда в соответствии с ГОСТ 8.551-2013.
Описание
Принцип действия ЭМ-61850 основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и тока в цифровые коды, из которых формируются массивы оцифрованных выборок, с последующим вычислением значений измеряемых величин из полученного массива данных встроенным программным обеспечением.
ЭМ-61850 могут быть использованы в сочетании с персональным компьютером (далее -ПК), а так же в составе специализированных и универсальных установок для калибровки и поверки эталонных и рабочих средств измерений электроэнергетических величин:
- измерительных трансформаторов напряжения (ИТН) и тока (ИТТ);
- электронных измерительных трансформаторов напряжения (ЭТН) и тока (ЭТТ) и устройств сопряжения с выходными сигналами в виде цифрового потока мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-9-2;
- однофазных и трехфазных ваттметров, измерительных преобразователей активной мощности;
- многофункциональных счётчиков активной и реактивной электрической энергии с входными сигналами в виде цифрового потока мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-9-2;
- вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот.
ЭМ-61850 содержит следующие основные блоки:
- измерительный блок;
- внешний терминал управления на базе ПК или планшетного компьютера.
Измерительный блок Прибора «Энергомонитор-61850» содержит:
- 4 многодиапазонных входных преобразователя тока;
- 4 многодиапазонных входных преобразователя напряжения;
- восьмиканальный АЦП;
- модуль управления на базе встраиваемого компьютера (МУ);
- модуль синхронизации;
- блок питания.
МУ обеспечивает работу ЭМ-61850 в соответствии с внутренним программным обеспечением, проведение расчетов по массивам оцифрованных выборок АЦП, сохранение результатов в энергонезависимой памяти, счет времени, вывод результатов по интерфейсам Ethernet или Wi-Fi, прием команд и данных от внешнего терминала управления.
Внешний терминал управления на базе ПК или планшетного компьютера обеспечивает отображение рассчитанных значений, управление работой ЭМ-61850, настройку параметров, а также формирование и экспорт отчётов.
Модуль синхронизации обеспечивает синхронизацию ЭМ-61850 с внешними задающими устройствами и генерацию синхронизирующих сигналов.
ЭМ-61850 выпускается в модификациях, отличающихся конструктивным исполнением; значениями погрешностей измерений; наличием дополнительных функций; номинальной частотой. Условное обозначение ЭМ-61850 при их заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из обозначения типа прибора (Энергомонитор 61850) и условного обозначения модификации:
Энергомонитор-61850 Х-Х-ХХ-Х
1 2 3 4
1 - обозначение модификации по конструктивному исполнению:
"С" - стационарный прибор для встраивания в стойку стандарта 19" или установки на столе;
"П" - переносной прибор;
2 - обозначение модификации по значениям погрешностей измерения:
"02" - с метрологическими характеристиками, приведенными в таблицах 2, 4, 5, 7, 9;
"05" - с метрологическими характеристиками, приведенными в таблицах 3, 4, 6, 8, 9;
3 - обозначение модификации по наличию дополнительных функций (приборы
обеспечивают возможность выполнения нескольких дополнительных функций):
"00" - без дополнительных функций,
" 01" - с функцией прибора сравнения для поверки ИТН и ИТТ с использованием внешнего Устройства поверки трансформаторов тока (УПТТ).
4 - обозначение модификации по номинальной частоте (Гном):
"50" - с Гном = 50 Гц и областью значений влияющей величины от 42,5 до 57,5 Гц;
"60" - с Гном = 60 Гц и областью значений влияющей величины от 51 до 69 Гц.
Внешний вид ЭМ-61850, место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунках 1 и 2. Пломбирование ЭМ-61850 осуществляется в виде пломбы в гнезде крепежного винта корпуса.
Место пломбировки от несанкционированного доступа
Место нанесения знака поверки

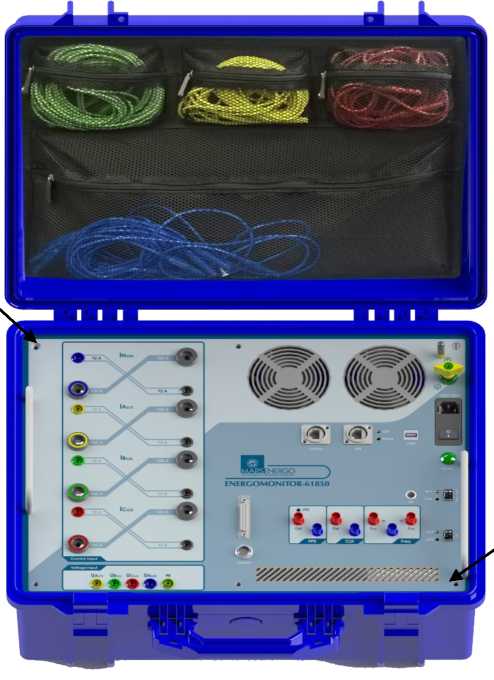

Рисунок 1 - Общий вид модификации "Энергомонитор-61850 П", место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
знака
поверки
Место нанесения
Место пломбировки от несанкционированного доступа

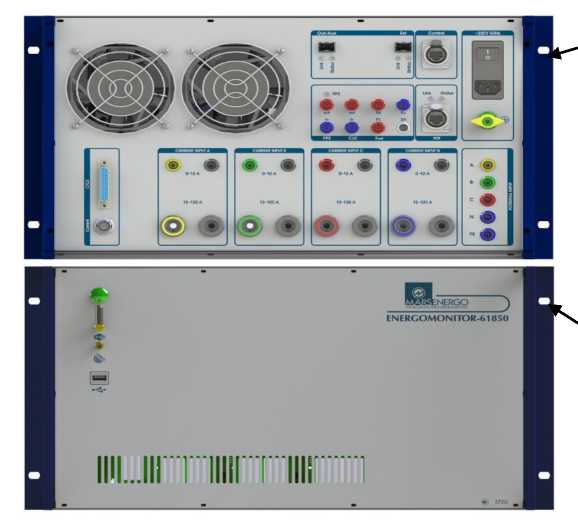

Рисунок 2 - Общий вид модификации "Энергомонитор-61850 С", место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
Программное обеспечение
Программное обеспечение ЭМ-61850 состоит из встроенного программного обеспечения (далее - ВПО) и прикладных программ для ПК.
ВПО выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка ВПО производится на предприятии-изготовителе. ВПО хранится в энергонезависимой памяти ЭМ-61850.
По своей структуре ВПО разделено на метрологически значимую и метрологически не значимую части. Каждая структурная часть защищается контрольной суммой по алгоритму CRC32-IEEE 802.3, которая контролируется системой диагностики ЭМ-61850.
ВПО, а также массивы поправочных множителей и поправок защищены от изменений или удаления. Метрологические характеристики даны с учетом влияния ВПО на результаты измерений.
Конструкция ЭМ-61850 исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Уровень защиты программного обеспечения ЭМ-61850 от непреднамеренных и преднамеренных изменений соответствует «высокому» в соответствии Р 50.2.077-2014.
Идентификационные данные ВПО указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Energomonitor-61850INT |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.0.1 |
Технические характеристики
Метрологические характеристики ЭМ-61850 представлены в таблицах 2 - 9.
ЭМ-61850 обеспечивает измерение параметров электрического сигнала при условии, что амплитудные значения сигналов напряжения и тока не превышают 170 % от установленных номинальных значений тока и напряжения, соответственно (150 % при установленном номинально значении напряжения 800 В). Номинальные значения входных измеряемых величин:
- номинальные значения токов (1н): 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50 и 100 А;
- номинальные значения напряжения (Uh): 1, 2, 5, 10, 30, 60, 120, 240, 480 и 800 В.
В таблицах 2 - 8 под терминами: напряжение переменного тока, напряжение гармоники, сила переменного тока, сила тока гармоники понимаются среднеквадратические значения указанных величин.
Таблица 2 - Метрологические характеристики модификации "Энергомонитор- 61850 х-02-хх"
|
Измеряемая величина |
Диапазоны или поддиапазоны измерений |
Вид погрешности, пределы допускаемой основной погрешности |
Примечание |
|
1 |
2 |
3 |
4 |
|
Напряжение переменного тока и напряжение основной гармоники (U и U(1)), В |
от 0,1-Uh до 1,2-Uh |
относительная, % ±[0,01+0,002-(1,2-Uh/U-1)] |
Uh> 2 В |
|
относительная, % ±[0,015+0,003-(1,2-Uh/U-1)] |
Uh< 2 В | ||
|
Сила переменного тока и сила переменного тока основной гармоники (I и I(1)), А |
от 0,1Тн до 1,2-Ih |
относительная, % ±[0,01+0,002-(1,2-Ih/I-1)] |
1н < 10 А |
|
относительная, % ±[0,025+0,002-(1,2-Ih/I-1)] |
1н > 10 А |
|
1 |
2 |
3 |
4 |
|
Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и Р(1)), Вт |
от 0,1Ih до 1,2Ih; от 0,1Uh до 1,2Uh |
относительная, % ±[0,01+0,004-(Ph/P-1)] |
Ph = Uh’Ih; |cos ф|: от 0,9 до 1,0 Uh > 2 В 1н < 10 А |
|
относительная, % ±[0,025+0,004-(Ph/P-1)] |
|cos ф|: от 0,9 до 1,0 Uh> 2 В 1н > 10 А | ||
|
относительная, % ±[0,025+0,004-(1,44-Ph/P-1)] |
|cos ф|: от 0,9 до 1,0 Uh < 2 В 1н < 10 А | ||
|
относительная, % ±[0,015+0,004-(1,44-Ph/P-1)] |
|cos ф|: от 0,2 до 0,9 Uh> 2 В 1н < 10 А | ||
|
относительная, % ±[0,05+0,01-(1,44-Ph/P-1)] |
|cos ф|: от 0,2 до 0,9 Uh < 2 В или (и) 1н > 10 А | ||
|
Полная электрическая мощность (S), В^А |
от 0,1Ih до 1,2Ih; от 0,1Uh до 1,2Uh |
относительная, % ±[0,02+0,005-(1,2-Uh/U+1,2-Ih/I -2)] |
Uh > 2 В 1н < 10 А |
|
относительная, % ±[0,04+0,01-(1,2-Uh/U+1,2-Ih/I-2)] |
Uh < 2 В или (и) 1н > 10 А | ||
|
Реактивная электрическая мощность, (Q), рассчитываемая геометрическим методом (Qh = Uh’Ih) |
от 0,1Ih до 1,2Ih; от 0,1Uh до 1,2Uh |
относительная, % ±[0,03+0,01-(1,44-Qh/Q-1)] |
U: от 0,1Uh до 1,2Uh; I: от 0,11ндо 1,2Ih |sin ф|: от 0,9 до 1,0 |
|
±[0,05+0,01-(1,44-Qh/Q-1) |
|sin ф|: от 0.2 до 0,9 | ||
|
Реактивная электрическая мощность основной гармонической составляющей (Q1) р |
от 0,1Ih до 1,2Ih; от 0,1Uh до 1,2Uh |
относительная, %, ±[0,03+0,01-(1,44-Qh/Q1-1)] |
U: от 0,1-Uh до 1,2-Uh; I: от 0,Ындо 1,2-Ih; |
|
|sin ф|: от 0,9до 1 | |||
|
относительная, % ±[0,05+0,01-(1,44-Qh/Q1-1) |
|sin ф|: от 0,2 до 0,9 | ||
|
Частота переменного тока (fi), Гц |
от 40 до 70 |
абсолютная, Гц ±0,0002 |
от 0,Индо 1,2Ih; от 0,1Uh до 1,2Uh |
|
1 |
2 |
3 |
4 |
|
Угол фазового сдвига между основными гармониками, - входных напряжений; |
от 0 до 360 |
абсолютная, градус ±0,003 |
от 0,1Uh до 1,2Uh |
|
- напряжения и тока одной фазы |
абсолютная, градус ±0,003 |
от 0,11ндо1,21н; от 0,1Uh до 1,2Uh | |
|
Суммарный коэффициент гармоник напряжения (Ки), % (при U:ot 0,2Uh до 1,2Uh) |
от 0 до 50 |
Абсолютная, % ±0,01 |
Ku < 1,0 |
|
Относительная, % ±1 |
Ku > 1,0 | ||
|
Среднеквадратическое значения гармонической составляющей напряжения порядка h (Uch) (Для h от 2 до 50) |
от 0 до 0,6-Uh |
Абсолютная, В ±0,0001-Uh |
Uch < 0.01-Uh |
|
Относительная, % ±1 |
Uch > 0,01-Uh | ||
|
Коэффициент гармонической составляющей напряжения порядка h [Ки^)] (Для h от 2 до 50) |
от 0 до 49,9 |
Абсолютная, % ±0,003 |
U: ot 0,2-U до 1,2-Uh Ku(h) < 1,0 |
|
Относительная, % ±0,3 |
Ku(h) > 1,0 | ||
|
Суммарный коэффициент гармоник тока (Ki), % (при I: от 0,2-!н до 1,2-!н |
от 0 до 50 |
Абсолютная, % ±0,01 |
Ki < 1,0 |
|
Относительная, % ±1,0 |
Ki > 1,0 | ||
|
Среднеквадратическое значение гармонической составляющей силы тока порядка h (Ich) (для h: от 2 до 50) |
от 0 до 0,61н |
Абсолютная, А ±0.0001-Ih, |
Ich < 0,01-Ih |
|
Относительная, % ±1 |
Ich > 0,01-Ih | ||
|
Коэффициент гармонической составляющей силы тока порядка h [Ki(h)] (для h от 2 до 50; I: от 0,2-Ih до 1,2-Ih) |
От 0 до 49,9 |
Абсолютная, % ±0,003 |
Ki(h) < 1,0 |
|
Относительная, % ±0,3 |
Ki(h) > 1,0 | ||
|
Угол сдвига фаз между основной гармоникой напряжения и опорным сигналом 1 Гц (PPS), градус |
от 0 до ±180 |
Д=± kF- fl, где kF = 0,0003 градус/Гц |
от 0,2-индо 1,2-Uh |
Окончание таблицы 2
|
1 |
2 |
3 |
4 |
|
Угол сдвига фаз между основной гармоникой тока и опорным сигналом 1 Гц (PPS), градус |
от 0 до ±180 |
Д=± kF fl, где kF = 0,0003 градус/Г ц |
от 0,2Ти до 1,2-Ih |
|
Частота опорного сигнала (PPS) |
1 Гц |
Относительная, ±2Т0-6 | |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +30 от 30 до 80 от 84 до 106,7 | ||
Таблица 3 - Метрологические характеристики . модификации "Энергомонитор-61850 х-05-хх"
|
Измеряемая величина |
Диапазоны или поддиапазоны измерений |
Вид погрешности, пределы допускаемой основной погрешности |
Примечание |
|
l |
2 |
3 |
4 |
|
Напряжение переменного тока и основной гармоники (U и U(1)), В |
от 0,1 -Uh до 1,2 •Uh |
относительная, % ±[0,02+0,005-(1,2-Uh/U-1)] | |
|
Сила переменного тока и сила переменного тока основной гармоники (I и I(i)), А |
от 0,1 -Ih до 1,2-Ih |
относительная, % ±[0,02+0,005-(1,2-Ih/I-1)] | |
|
Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и P(i)), Вт |
от 0,1-Ih до1,2Тн; от 0,1-Uh до 1,2-Uh; |cos ф|: от 0.2 до 1,0 |
относительная, % ±[О,О5+0,01-(1,44-Рн/Р—1)] |
Ph = Uh-Ih |
|
Реактивная электрическая мощность, (Q), рассчитываемая методом: - перекрестного включения, - геометрическим, - сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей |
от 0,1-Uh до 1,2-Uh; от 0,1-Ih до 1,2-Ih; |sin ф| от 0,2 до 1,0 |
относительная, % ±[0,1+0,02-(1,44-Qh/Q -l)] |
Qh = Uh-Ih |
|
1 |
2 |
3 |
4 |
|
Реактивная электрическая мощность основной гармонической составляющей (Q1) |
от 0,1-Uh до 1,2-Uh; от 0,Г1н до 1,2-Ih; |sin ф| от 0,2 до 1,0 |
Относительная, % ±[0,1+0,02-(1,44-Qh/Q1 —1)] | |
|
Полная электрическая мощность (S), В^А |
от 0,Г1н до1,2-1н; от 0,1-Uh до 1,2-Uh; |
Относительная, % ±[0,04+0,01-(1,2-Uh/U +1,2-Ih/I-2)] | |
|
Частота переменного тока (fi), Гц |
от 40 до 70 |
Абсолютная, Гц ±0,001 |
от 0,TIh до1,2!н; от 0,1-Uh до 1,2-Uh; |
|
Угол фазового сдвига между основными гармониками, градус: - фазных напряжений; |
от 0 до 360 |
Абсолютная, градус ±0,01 |
от 0,2^Uh до 1,2-Uh |
|
- напряжения и тока одной фазы (ф1) |
Абсолютная, градус ±0,01 |
от 0,TIh до1,2!н; от 0,1-Uh до 1,2-Uh; | |
|
Суммарный коэффициент гармоник напряжения (Ku), % (U: от 0,2-Шдо 1,2-Uh) |
от 0 до 50 |
Абсолютная, % ±0,01 |
Ku < 1,0 |
|
Относительная, % ±1 |
Ku > 1,0 | ||
|
Среднеквадратическое значения гармонической составляющей напряжения порядка h (UCh) (Для h от 2 до 50) |
от 0 до 0,6Uh |
Абсолютная, В ±0,0002-Uh |
Uoh < 0,01-Uh |
|
Относительная, % ±2 |
Uoh > 0,01-Uh | ||
|
Коэффициент гармонической составляющей напряжения порядка h [Ku(h)] (Для h от 2 до 50; U: от 0,2-U до 1,2-Uh) |
от 0 до 49,9 |
Абсолютная, % ±0,01 |
Ku(h) < 1,0 |
|
Относительная, % ±1,0 |
Ku(h) > 1,0 | ||
|
Суммарный коэффициент гармоник тока (Ki), % (I: от 0,2-1ндо1,1-1н) |
От 0 до 50 |
Абсолютная, % ±0,01 |
Ki < 1,0 |
|
Относительная, % ±1,0 |
Ki > 1,0 | ||
|
Среднеквадратическое значение гармонической составляющей силы тока порядка h (Ich) (Для h: от 2 до 50) |
от 0 до 0,6-1н |
Абсолютная, ±0,0002-Ih; |
Ich < 0.01-Ih |
|
Относительная; ±2 % |
Ich > 0,01-Ih |
Окончание таблицы 3
|
1 |
2 |
3 |
4 |
|
Коэффициент гармонической составляющей силы тока порядка h [Ki(h)] (для h: от 2 до 50; I: от 0,2-Ih до 1,2-Ih) |
от 0 до 49,9 |
Абсолютная, % ±0,01 |
Ki(h) < 1.0 |
|
Относительная, % ±1 |
Ki(h) > 1,0 | ||
|
Угол сдвига фаз между основной гармоникой напряжения и опорным сигналом 1 Гц (PPS), градус |
от 0 до ±180 |
Д=±kf f1, где kF = 0,0005 градус/Гц |
от 0,2-индо 1,2-Uh |
|
Угол сдвига фаз между основной гармоникой тока и опорным сигналом 1 Гц (PPS), градус |
от 0 до ±180 |
Д=± kF' f1, где kF = 0,0005 градус/Гц |
от 0,2-1ндо 1,2-Ih |
|
Частота опорного сигнала (PPS) |
1 Гц |
Относительная, ±2-10-6 | |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +30 от 30 до 80 от 84 до 106,7 | ||
Таблица 4 - Дополнительные погрешности измерений ЭМ-61850 всех исполнений
|
Наименование дополнительной погрешности |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов основной допускаемой погрешности |
1,0 |
|
Пределы допускаемой дополнительной погрешности от взаимного влияния каналов измерения, в долях от пределов допускаемой основной погрешности |
0,5 |
Таблица 5 - Метрологические характеристики модификации "Энергомонитор-61850 x-02-01"
при поверке ИТН и ИТТ с аналоговыми выходными сигналами
|
Наименование определяемой метрологической характеристики |
Диапазон определяемой величины |
Пределы допускаемой абсолютной погрешности |
Примечание |
|
Для трансформаторов напряжения | |||
|
Погрешность напряжения (5ки(тр)), % |
от -0,2 до +0,2 от -2,0 до +2,0 от -20,0 до +20,0 |
±0,002 ±0,02 ±0,2 |
от 0,2^Uh2 до 1,2-Uh2; f = (fHoM ± 1) Гц |
|
Угловая погрешность (Дф и(Тр)), ' |
от -600 до +600 от -180° до +180° |
±0,1 ±1,0 | |
|
Наименование определяемой метрологической характеристики |
Диапазон определяемой величины |
Пределы допускаемой абсолютной погрешности |
Примечание |
|
Для трансформаторов тока | |||
|
Токовая погрешность (5!тт), % |
от -0,2 до +0,2 от -2,0 до +2,0 от -20,0 до +20,0 |
±0,002 ±0,02 ±0,2 |
от 0,0Г1н2 до 1,2-Ih2; f = (Гном ± 1) Гц |
|
Угловая погрешность (Дфтт), ' |
от -600 до +600 от -180° до +180° |
±0,1 ±1,0 | |
|
Uh2 — номинальное вторичное напряжение поверяемого ИТН (100/^3 В или 100 В); Ih2 — номинальный вторичный ток поверяемого ИТТ (1 А или 5 А); Гном — номинальная частота поверяемого ИТТ или ИТН (50 или 60 Гц). | |||
Таблица 6 - Метрологические характеристики модификации "Энергомонитор-61850 x-05-01"
при поверке ИТН и ИТТ с аналоговыми выходными сигналами
|
Наименование определяемой метрологической характеристики |
Диапазон определяемой величины |
Пределы допускаемой абсолютной погрешности |
Примечание |
|
Для трансформаторов напряжения | |||
|
Погрешность напряжения, (5ки(тр)), % |
от -0,2 до +0,2 от -2,0 до +2,0 от -20,0 до +20,0 |
±0,005 ±0,05 ±0,5 |
от 0,2^Uh2 до 1,2-Uh2; Г = (Гном ± 1) Гц |
|
Угловая погрешность, (Дф и(Тр)),' |
от -600 до +600 от -180° до +180° |
±0,2 ±2,0 | |
|
Для трансформаторов тока | |||
|
Токовая погрешность (51тт), % |
от -0,2 до +0,2 от -2,0 до +2,0 от -20,0 до +20,0 |
±0,005 ±0,05 ±0,5 |
от 0,01Тн2 до 1,2-Ih2; Г = (Гном ± 1) Гц |
|
Угловая погрешность (Дфтт),' |
от -600 до +600 от -180° до +180° |
±0,2 ±2,0 | |
|
Uh2 — номинальное вторичное напряжение поверяемого ИТН (100/^3 В или 100 В); Ih2 — номинальный вторичный ток поверяемого ИТТ (1 или 5 А); Гном — номинальная частота поверяемого ИТТ или ИТН (50 или 60 Гц). | |||
Таблица 7 - Метрологические характеристики модификации "Энергомонитор-61850 х-02-хх" при поверке измерительных преобразователей, ЭТН и ЭТТ с выходными сигналами в виде цифрового потока мгновенных значений, передаваемых по протоколу, описанному в IEC 618509-2
|
Наименование определяемой метрологической характеристики |
Диапазон определяемой величины |
Пределы допускаемой абсолютной погрешности |
Примечание |
|
Для трансформаторов напряжения | |||
|
Погрешность напряжения (5ки(тр)), % |
от -20,0 до +20,0 |
±0,015 |
от 0,2-Uhom до 1,2-Uhom; f = (fHOM ± 1) Гц |
|
Угловая погрешность (Дф и(Тр)), ' |
от -180° до +180° |
±1,0 | |
|
Полная погрешность, % |
от -20,0 до +20,0 |
±0,03 | |
|
Для трансформаторов тока | |||
|
Токовая погрешность (5!тт), % |
от -20,0 до +20,0 |
±0,015 |
от 0,01 •Ihom до 1,2-Ihom; f = (fHOM ± 1) Гц |
|
Угловая погрешность (Дфтт), ' |
от -180° до +180° |
±1,0 | |
|
Полная погрешность, % |
от -20,0 до +20,0 |
±0,03 | |
|
Примечания Uhom - номинальное первичное напряжение поверяемого ЭТН; Ihom- номинальный первичный ток поверяемого ЭТТ; fHOM — номинальная частота поверяемого ЭТТ или ЭТН (50 или 60 Гц). | |||
Таблица 8 - Метрологические характеристики модификации "Энергомонитор-61850 х-05-хх" при поверке измерительных преобразователей, ЭТН и ЭТТ с выходными сигналами в виде цифрового потока мгновенных значений, передаваемых по протоколу, описанному в IEC 618509-2
|
Наименование определяемой метрологической характеристики |
Диапазон определяемой величины |
Пределы допускаемой абсолютной погрешности |
Примечание |
|
Для трансформаторов напряжения | |||
|
Погрешность напряжения (5ки(Тр)), % |
от -20,0 до +20,0 |
±0,05 |
от 0,2-Uhom до 1,2-Uhom; f = (fHOM ± 1) Гц |
|
Угловая погрешность (Дф и(Тр)), ' |
от -180° до +180° |
±2,0 | |
|
Полная погрешность, % |
от -20,0 до +20,0 |
±0,07 | |
|
Для трансформаторов тока | |||
|
Токовая погрешность (5Ттт), % |
от -20,0 до +20,0 |
±0,05 |
от 0,01-Ihom до 1,2-Ihom; f (fHOM ± 1) Гц |
|
Угловая погрешность (Дфтт), ' |
от -180° до +180° |
±2,0 | |
|
Полная погрешность, % |
от -20,0 до +20,0 |
±0,07 | |
|
Примечания Uhom — номинальное первичное напряжение поверяемого ЭТН; Ihom — номинальный первичный ток поверяемого ЭТТ; fHOM — номинальная частота поверяемого ЭТТ или ЭТН (50 или 60 Гц). | |||
Таблица 9 - Метрологические характеристики ЭМ-61850 при сравнении цифровых потоков мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-9-2__________
|
Наименование измеряемой величины |
Диапазон измеряемой величины |
Пределы допускаемой абсолютной погрешности |
Примечание |
|
Относительная разность среднеквадратических значений основных гармоник напряжения двух сигналов, представленных в виде цифрового потока мгновенных значений, % |
от -20,0 до +20,0 |
±0,15/U* |
256 выборок на период номинальной частоты (50 Гц) |
|
±0,25/U |
80 выборок на период номинальной частоты (50 Гц) | ||
|
Угол сдвига фазы между основными гармониками напряжения двух сигналов, представленных в виде цифрового потока мгновенных значений, ' |
от -180° до +180° |
±4/U |
256 выборок на период номинальной частоты (50 Гц) |
|
±6/U |
80 выборок на период номинальной частоты (50 Гц) | ||
|
Относительная разность среднеквадратических значений основных гармоник тока двух сигналов, представленных в виде цифрового потока мгновенных значений, % |
от -20,0 до +20,0 |
±0,015/I** |
256 выборок на период номинальной частоты (50 Гц) |
|
±0,025/I |
80 выборок на период номинальной частоты (50 Гц) | ||
|
Угол сдвига фазы между основными гармониками напряжения двух сигналов, представленных в виде цифрового потока мгновенных значений, ' |
от -180° до + 180° |
±0,4/I |
256 выборок на период номинальной частоты (50 Гц) |
|
±0,6/I |
80 выборок на период номинальной частоты (50 Гц) |
Примечания
* U - значение, равное среднеквадратическому значению напряжения основной гармоники выраженное в вольтах, если напряжение менее 100 В или равно 100 В, если среднеквадратическое значение напряжения основной гармоники более 100 В;
* * I - значение, равное среднеквадратическому значению силы тока основной гармоники выраженное в амперах, если сила тока менее 10 А или равно 10 А, если среднеквадратическое значение тока основной гармоники более 10 А.
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230+23 от 47 до 63 |
|
Полная мощность, потребляемая ЭМ-61850, В^А, не более |
100 |
|
1 |
2 |
|
Габаритные размеры средства измерений, мм, не более для модификаций "Энергомонитор-61850 С" - высота |
266 |
|
- ширина |
483 |
|
- глубина |
430 |
|
для модификаций "Энергомонитор-61850 П" - высота |
223 |
|
- ширина |
555 |
|
- глубина |
432 |
|
Масса, кг, не более для модификаций "Энергомонитор-61850 С" |
13 |
|
для модификаций "Энергомонитор-61850 П" |
14 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность, % |
до 90 при 25 °С |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Время установления рабочего режима, мин, не более |
30 |
|
Время непрерывной работы, ч, не менее |
16 |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским методом и на корпус ЭМ-61850 методом шелкографии.
Комплектность
Таблица 11 - Комплектность прибора ЭМ-61850
|
Наименование |
Обозначение |
Количество |
|
Прибор электроизмерительный многофункциональный "Энергомонитор-61850" |
МС3.055.501 |
1 шт |
|
Комплект принадлежностей |
1 комплект* | |
|
Руководство по эксплуатации |
МС3.055.501 РЭ |
1 экз. |
|
Формуляр |
МС3.055.501 ФО |
1 экз. |
|
Методика поверки |
МП 2203-0305-2018 |
1 экз. |
|
Примечание *В соответствии с договором поставки | ||
Поверка
осуществляется по документу МП 2203-0305-2018 "ГСИ. Приборы электроизмерительные многофункциональные Энергомонитор-61850. Методика поверки", утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27.06.2018.
Основные средства поверки: установка электроэнергетическая эталонная ВЭТ-МЭ 1.0 (регистрационный номер в Федеральном информационном фонде 60114-15); установка поверочная универсальная «УППУ-МЭ» (регистрационный номер в Федеральном информационном фонде 57346-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и в виде пломбы в гнезде крепежного винта корпуса ЭМ-61850 (место нанесения указано на рисунках 1 и 2).
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.767-2011 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц
Приказ Росстандарта № 1053 от 29 мая 2018 г. Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’2 до 2409 Гц
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ТУ 4381-058-49976497-2016. Прибор электроизмерительный многофункциональный Энергомонитор-61850. Технические условия
Смотрите также
