Весы неавтоматического действия DL
| Номер в ГРСИ РФ: | 73454-18 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "A&D Company Ltd.", Япония |
Весы неавтоматического действия DL (далее - весы) предназначены для измерений массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73454-18 |
| Действует | по 04.12.2024 |
| Наименование | Весы неавтоматического действия |
| Модель | DL |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 427ce74b-d5ff-c9f3-95ed-cb2cbe1f0752 |
Производитель / Заявитель
A&D Company, Limited, Япония; Производственная площадка: A&D SCALES Cо., LTD, Республика Корея
ЯПОНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2380
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2352 (99%) |
| Неуспешных поверок (СИ непригодно) | 28 (1 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
73454-18: Описание типа
2022-73454-18.pdf
|
Скачать | 222 КБ | |
|
73454-18: Методика поверки
2021-mp73454-18.pdf
|
Скачать | 66.7 КБ |
Описание типа
Назначение
Весы неавтоматического действия DL (далее - весы) предназначены для измерений массы.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого объекта, в цифровой или аналоговый электрический сигнал, пропорционально его массе. Далее этот сигнал обрабатывается и измеренное значение массы выводится на дисплей весоизмерительного устройства.
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства и весоизмерительного устройства.
Весы оснащены интерфейсом передачи данных RS232C.
Модификации весов имеют обозначение вида: DL-[A][WP], где:
А - условное обозначение максимальной нагрузки: 120 (122 г); 200 (220 г); 300 (320 г);
500 (520 г); 1200 (1220 г); 2000 (2200 г); 3000 (3200 г); 5000 (5200 г);
WP - условное обозначение модификаций с высоким уровнем герметичности корпуса (пыле и влагозащищенность).
Модификации DL-120, DL-200, DL-300, DL-500, DL-120WP, DL-200WP, DL-300WP, DL-500WP оснащаются ветрозащитной витриной.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство выборки массы тары (Т.2.7.4).
Знак поверки наносится на весы в виде свинцовой или пластиковой пломбы в виде оттиска поверительного клейма.
Заводской номер, идентифицирующий каждый экземпляр весов, наносится на табличку в виде цифрового обозначения, состоящего из арабских цифр.

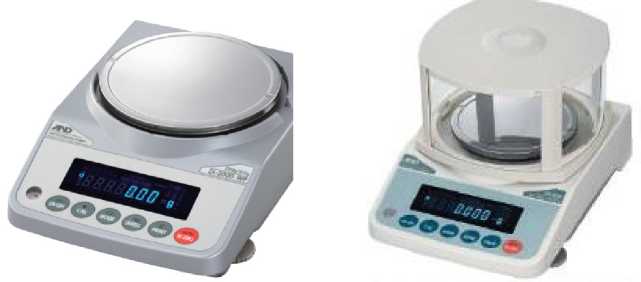

Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов

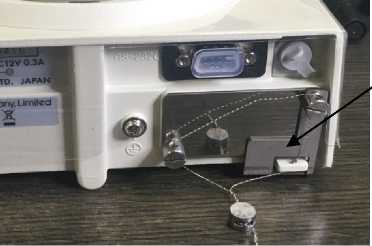

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки (1 - свинцовая или пластиковая пломба со знаком поверки в виде оттиска поверительного клейма)
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса весов.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО |
не ниже Р-4.ХХХ* |
|
Цифровой идентификатор ПО |
_ |
|
*«XXX»- обозначение версии метрологически незначимой части ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций весов | |||
|
DL-120 DL-120WP |
DL-200 DL-200WP |
DL-300 DL-300WP |
DL-500 DL-500WP | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | |||
|
Максимальная нагрузка (Max), г |
122 |
220 |
320 |
520 |
|
Поверочный интервал (е), г |
0,01 |
0,01 |
0,01 |
0,01 |
|
Действительная цена деления шкалы (d), г |
0,001 |
0,001 |
0,001 |
0,001 |
|
Число поверочных интервалов (n) |
12200 |
22000 |
32000 |
52000 |
|
Диапазон выборки массы тары |
100 % |
Мах | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций весов | |||
|
DL-1200 DL-1200WP |
DL-2000 DL-2000WP |
DL-3000 DL-3000WP |
DL-5000 DL-5000WP | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | |||
|
Максимальная нагрузка (Max), г |
1220 |
2200 |
3200 |
5200 |
|
Поверочный интервал (е), г |
0,1 |
0,1 |
0,1 |
0,1 |
|
Действительная цена деления шкалы (d), г |
0,01 |
0,01 |
0,01 |
0,01 |
|
Число поверочных интервалов (n) |
12200 |
22000 |
32000 |
52000 |
|
Диапазон выборки массы тары |
100 % Мах | |||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температуры, °С: |
от +10 до +30 |
|
Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Г ц |
от 187 до 242 от 49 до 51 |
|
Габаритные размеры (ширина/длина/высота), мм, не более: |
193/262,5/84,5 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе весов, а также на титульный лист эксплуатационного документа типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы |
_ |
1 шт. |
|
Адаптер сетевого питания |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Взвешивание» руководства по эксплуатации
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2818 Об утверждении государственной поверочной схемы для средств измерений массы
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Техническая документация A&D Company, Limited, Япония
