Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50
| Номер в ГРСИ РФ: | 73491-18 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "РУССО-ДИЗАЙН", г.Липецк |
| 73491-18: Описание типа СИ | Скачать | 0 байт |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73491-18 |
| Наименование | Резервуары стальные горизонтальные цилиндрические |
| Модель | РГС-20, РГС-50 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 4 шт. с зав.№ РГС-20: 3008, 3009; РГС-50: 3034, 3035 |
Производитель / Заявитель
ООО "РУССО-ДИЗАЙН", г.Липецк
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 8 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 73491-18: Описание типа СИ | Скачать | 0 байт |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 20 м3, 50 м3.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки и двух конических днищ.
Резервуары установлены на двух седловых опорах.
Резервуары стальные горизонтальные цилиндрические РГС-20 с заводскими номерами 3008, 3009, РГС-50 с заводскими номерами 3034, 3035 расположены на складе ГСМ ТЗК «Мигалово», АО «Газпромнефть-Аэро», 170009, РФ, г. Тверь, ул. Громова, д. 54.
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20, РГС-50 представлен на рисунках 1, 2.

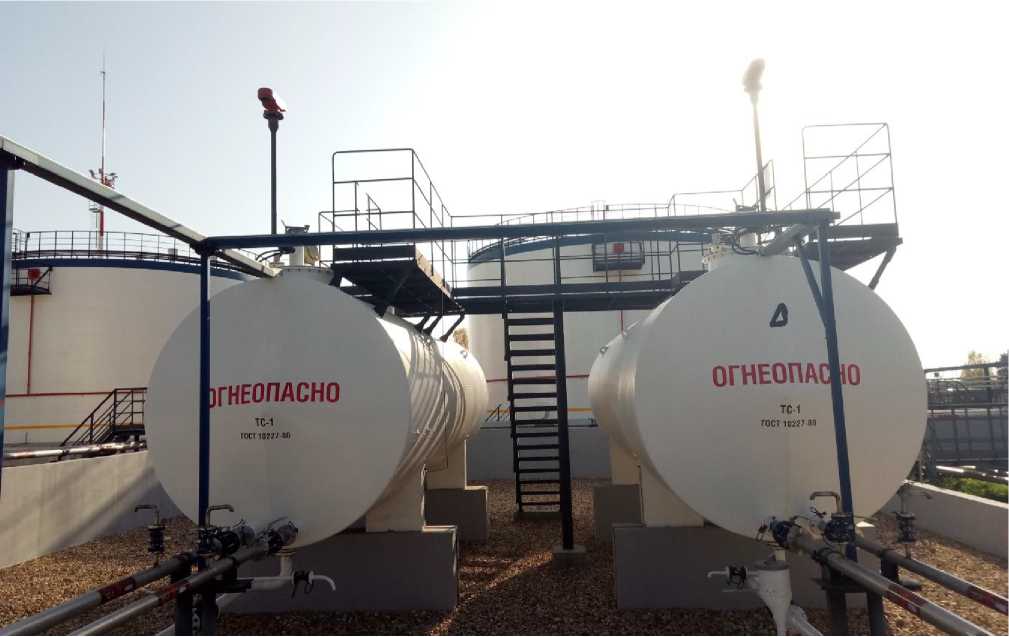

Рисунок 1 - Общий вид резервуаров РГС-20

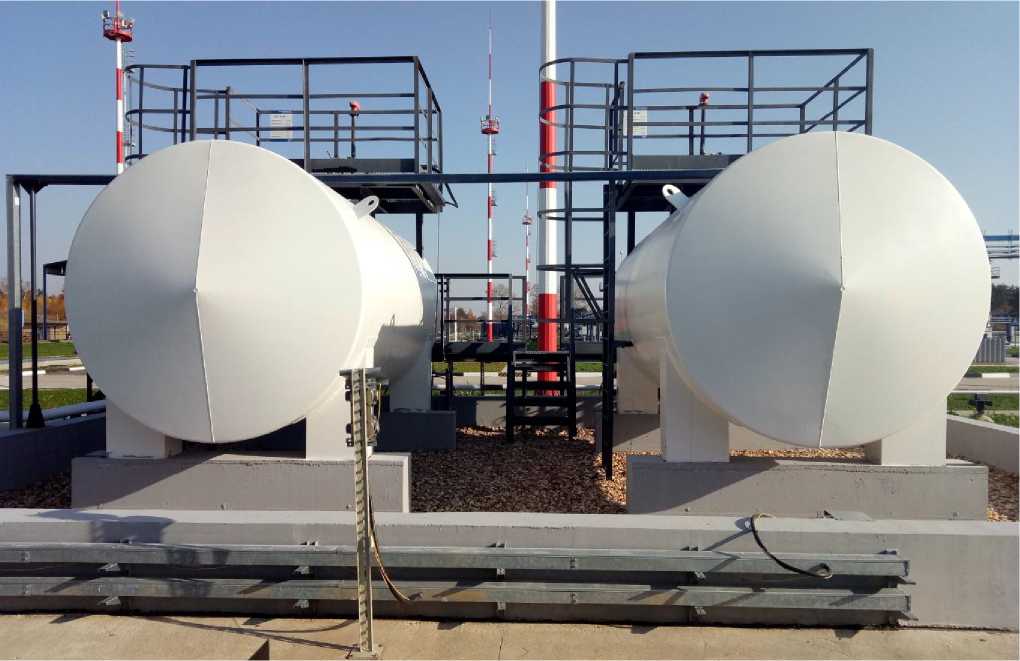

Рисунок 2 - Общий вид резервуаров РГС-50
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20, РГС-50 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РГС-20 |
РГС-50 | |
|
Номинальная вместимость, м3 |
20 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара от 3 до 20 м3 при геометрическом методе, % |
±0,25 | |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара от 13 до 50 м3 при геометрическом методе, % |
±0,25 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
РГС-20 |
РГС-50 | |
|
Условия эксплуатации: | ||
|
Температура окружающего воздуха, оС |
от -50 до +50 | |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 | |
|
Средний срок службы, лет, не менее |
20 | |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический. |
РГС-20 |
2 шт. |
|
Резервуар стальной горизонтальный цилиндрический. Паспорт. |
РГС-20 |
2 экз. |
|
Градуировочная таблица |
2 экз. | |
|
Резервуар стальной горизонтальный цилиндрический. |
РГС-50 |
2 шт. |
|
Резервуар стальной горизонтальный цилиндрический. Паспорт. |
РГС-50 |
2 экз. |
|
Градуировочная таблица |
2 экз. |
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
