Анализаторы взвешенных веществ фотоэлектрические ФАВ
| Номер в ГРСИ РФ: | 73603-18 |
|---|---|
| Производитель / заявитель: | ООО "ФАВ", г.Пермь |
Анализаторы взвешенных веществ фотоэлектрические ФАВ (далее - анализаторы) предназначены для измерения массовой концентрации взвешенных веществ различного дисперсного состава в пробах природных и сточных вод в соответствии с аттестованными (стандартизованными) методиками (методами) измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73603-18 |
| Наименование | Анализаторы взвешенных веществ фотоэлектрические |
| Модель | ФАВ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 20.12.2023 |
Производитель / Заявитель
ООО "ФАВ", г.Пермь
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 131 |
| Найдено поверителей | 13 |
| Успешных поверок (СИ пригодно) | 123 (94%) |
| Неуспешных поверок (СИ непригодно) | 8 (6%) |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 73603-18: Описание типа СИ | Скачать | 159.8 КБ | |
| 73603-18: Методика поверки МП 39-251-2018 | Скачать | 7.4 MБ |
Описание типа
Назначение
Анализаторы взвешенных веществ фотоэлектрические ФАВ (далее - анализаторы) предназначены для измерения массовой концентрации взвешенных веществ различного дисперсного состава в пробах природных и сточных вод в соответствии с аттестованными (стандартизованными) методиками (методами) измерений.
Описание
Принцип действия анализаторов основан на измерении ослабления светового потока анализируемой средой с помощью фотоэлектрического преобразователя при длине волны 630 нм. В анализаторе обеспечивается однозначная связь между коэффициентом светопропус-кания и массовой концентрацией взвешенных веществ. Анализатор отградуирован в единицах массовой концентрации взвешенных веществ с помощью стандартного образца массовой доли нерастворимых веществ каолина в твердой основе.
Анализаторы состоят из измерительного блока, датчика и сетевого блока питания.
Измерительный блок представляет собой модуль с цифровой панелью индикации и кнопками управления. На верхней панели измерительного блока расположены разъемы для подключения датчика, сетевого блока питания (внешнего аккумулятора) и кнопка включе-ния/выключения прибора. На боковой панели измерительного блока расположен разъем для SD карты.

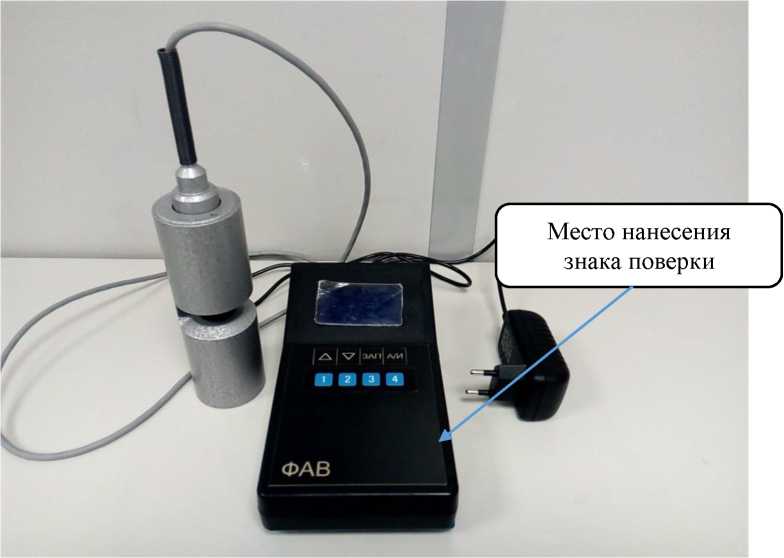

Общий вид анализаторов и обозначение места нанесения знака поверки представлены на рисунке 1.
Рисунок 1 - Общий вид анализатора
Пломбирование анализаторов не предусмотрено.
Программное обеспечение
Анализаторы оснащены программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FAV |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.3 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений коэффициента светопропускания (T), % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента светопропускания (AT), % |
±1 |
|
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3 |
от 3 до 900 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации взвешенных веществ, мг/дм3 |
дт ±200 ■ — Т |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - внешний аккумулятор*, В - частота переменного тока, Гц |
220±22 12,0±0,5 50±1 |
|
Габаритные размеры измерительного блока, мм, не более: - высота - ширина - длина Габаритные размеры датчика, мм, не более: - высота - диаметр |
33,2/59 104,5 189 170 48 |
|
Масса, кг, не более |
2 |
|
Условия эксплуатации: - температура воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от +5 до +35 от 20 до 95 от 84 до 106 |
|
Средний срок службы, лет |
10 |
|
* Дополнительная опция | |
Знак утверждения типа
наносится на верхнюю часть измерительного блока анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор взвешенных веществ фотоэлектрический ФАВ в составе: |
ФАВ |
1 шт. |
|
блок измерительный |
- |
1 шт. |
|
датчик |
- |
1 шт. |
|
сетевой блок питания |
- |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
МП 39-251-2018 |
1 экз. |
Поверка
осуществляется по документу МП 39-251-2018 «ГСИ. Анализаторы взвешенных веществ фотоэлектрические ФАВ. Методика поверки», утвержденному ФГУП «УНИИМ» 23 июля 2018 г.
Основные средства поверки:
- комплект светофильтров КНФ-1М (рег. № 37858-08): спектральный диапазон от 380 до 780 нм, граница абсолютной погрешности результата измерений коэффициента светопропуска-ния ±0,25 % при Р=0,95;
- ГСО 6541-92 стандартный образец массовой доли нерастворимых веществ каолина в твердой основе МНВ-20: интервал аттестованных значений массовой доли нерастворимых веществ каолина в твердой основе от 3,5 до 4,5 %, доверительные границы относительной погрешности аттестованного значения (при Р=0,95): ±4,0 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на верхнюю часть измерительного блока анализатора, как показано на рисунке 1.
Сведения о методах измерений
«Методика измерений массовой концентрации взвешенных веществ в пробах природных, питьевых и сточных вод фотометрическим методом». Свидетельство об аттестации методики № 223.0392/01.00258/2013, рег. № ФР.1.31.2014.17216.
Нормативные документы
ГОСТ 29024-91 Анализаторы жидкости турбидиметрические и нефелометрические. Общие технические требования и методы испытаний
ТУ 26.51.53-001-14392825-2017. Анализаторы взвешенных веществ фотоэлектрические ФАВ. Технические условия
