Трансформаторы тока измерительные разъемные ТТЕ-Р

Номер в ГРСИ РФ: 73622-18
Категория: Трансформаторы
Производитель / заявитель: ООО "Электрорешения", г. Москва
Скачать
73622-18: Описание типа СИ Скачать 445.8 КБ
Заказать
Поставщик: ООО "ЭТК "Оникс"
Трансформаторы тока измерительные разъемные ТТЕ-Р поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Трансформаторы тока измерительные разъемные ТТЕ-Р (далее по тексту -трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Информация по Госреестру

Основные данные
Номер по Госреестру 73622-18
Наименование Трансформаторы тока измерительные разъемные
Модель ТТЕ-Р
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 20.12.2023
Производитель / Заявитель

ООО "Электрорешения", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 12 лет
Зарегистрировано поверок 15896
Найдено поверителей 11
Успешных поверок (СИ пригодно) 15893 (100%)
Неуспешных поверок (СИ непригодно) 3 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

73622-18: Описание типа СИ Скачать 445.8 КБ

Описание типа

Назначение

Трансформаторы тока измерительные разъемные ТТЕ-Р (далее по тексту -трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание

Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

Конструкция трансформаторов представляет собой кольцевой разъемный магнитопровод с вторичной обмоткой, заключенный в изолирующий корпус из самозатухающего пластика. В качестве первичной обмотки используют шину или кабель, устанавливаемые в окне магнитопровода трансформаторов.

Трансформаторы предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Трансформаторы с разъемным магнитопроводом применяются для монтажа на работающих сетях. Их конструкция позволяет вести монтаж без отсоединения шин и, при особой необходимости, без отключения напряжения.

Трансформаторы устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций и являются комплектующими изделиями.

Трансформаторы являются неремонтопригодными изделиями.

Схема обозначения трансформаторов в зависимости от модификации приведена на рисунке 1. Внешний вид трансформаторов представлен на рисунках 2 и 3, схема опломбирования представлена на рисунке 4.

ТТЕ - Р ХХ Х/5 Х УХЛ4

Климатическое исполнение и

категория размещения по ГОСТ 15150-69

--------- Класс точности

------------- Номинальный вторичный ток, А

-------------- Номинальный первичный ток, А

------------------- Конструктивный вариант исполнения (размер окна под шину)

------------------------ Конструктивный вариант исполнения - разъемный

Рисунок 1 - Схема обозначений модификаций трансформаторов

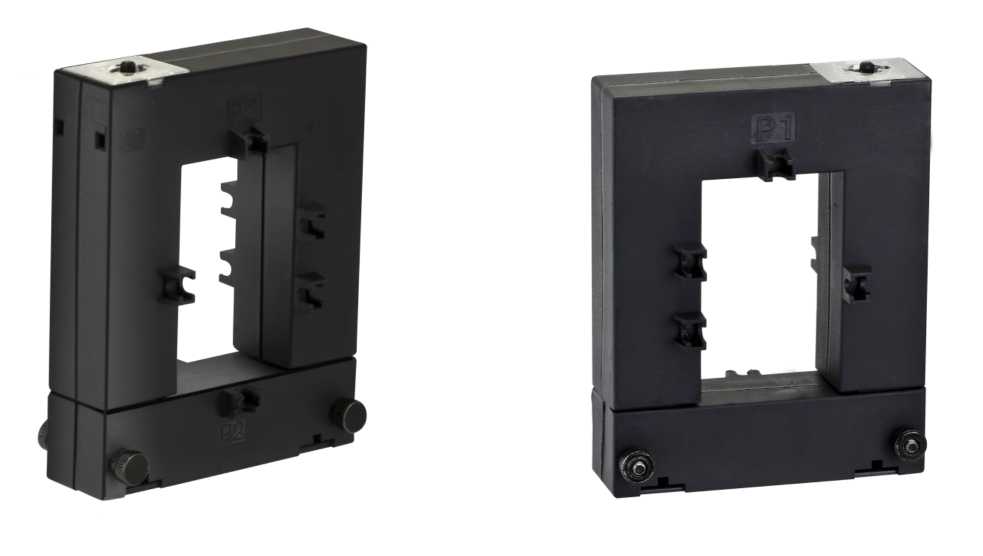

Рисунок 2 - Внешний вид трансформаторов

Рисунок 3 - Вид трансформаторов снизу

1 - Место навешивания пломбы с оттиском знака поверки

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов приведены в таблицах 1 и 2.

Таблица 1- Метрологические характеристики

Наименование характеристики

Значение

Модификации трансформаторов

ТТЕ-Р

23

ТТЕ-Р

58

ТТЕ-Р 88

ТТЕ-Р

812

ТТЕ-Р

816

Номинальное напряжение трансформатора Uном, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72

Номинальная частота напряжения сети /ном, Гц

50

Номинальный первичный ток трансформатора 11ном, А

100

150

200

250

300

400

250

300

400

500

600

750

800 1000

250

300

400

500

600

750

800 1000

500 600

750 800 1000 1200 1250 1500

1000

1500

2000

2500

3000

4000

5000

Номинальный вторичный рабочий ток 12ном, А

5

Номинальная вторичная нагрузка S2ном с коэффициентом мощности COS ф2 = 0,8, В-А

от 2,5 до 5,0

от 2,5 до 7,5

от 2,5 до 7,5

от 2,5 до 10,0

от 7,5 до 30,0

Класс точности

0,2; 0,5; 0,5S; 1,0

Номинальный коэффициент безопасности вторичной обмотки, КБном

5

Испытательное одноминутное напряжение частотой 50 Гц, кВ

3

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Диапазон рабочих температур, °С

от -45 до +50

Относительная влажность при +25°С, %, не более

98

Атмосферное давление, кПа

от 84,0 до 106,7

Диапазон температур транспортирования и хранения, °С

от -50 до +65

Масса, кг, не более

- модификация ТТЕ-Р 23

0,75

- модификация ТТЕ-Р 58

0,90

- модификация ТТЕ-Р 88

1,20

- модификация ТТЕ-Р 812

1,60

- модификация ТТЕ-Р 816

от 2,80 до 4,50

Габаритные размеры (длинахвысотахширина), мм, не

более

90х115х50

- модификация ТТЕ-Р 23

115x153x50

- модификация ТТЕ-Р 58

145x153x50

- модификация ТТЕ-Р 88

145x196x50

- модификация ТТЕ-Р 812

Продолжение таблицы 2

Наименование характеристики

Значение

- модификация ТТЕ-Р 816

186x250x70

Средняя наработка на отказ, ч, не менее

230000

Средний срок службы, лет, не менее

25

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и методом трафаретной печати со слоем защитного покрытия на табличку на корпусе трансформаторов тока.

Комплектность

Комплектность трансформатора приведена в таблице 3.

Таблица 3 - Комплектность

Наименование

Обозначение

Количество

Трансформатор тока

ТТЕ-Р

1

Держатели для крепления на шине

-

4

Винты для крепления на шине

-

8

Паспорт

ГМРФ.671221.002 ПС

1

Упаковочная коробка

-

1

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04);

прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08);

мультиметр цифровой DT-9959 (регистрационный номер в Федеральном информационном фонде №58550-14);

мультиметр цифровой АРРА 109N (регистрационный номер в Федеральном информационном фонде № 58550-14);

магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде № 22808-02).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на пломбу, навешиваемую на нижней части трансформатора давлением пломбира, а также в виде оттиска на последний лист паспорта и/или в свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 7746-2015 ГСИ. Трансформаторы тока. Общие технические условия

ГМРФ.671221.002 ТУ    Трансформаторы тока измерительные разъемные ТТЕ-Р.

Технические условия
