Модемы-коммуникаторы МИР МК

Назначение

Модемы-коммуникаторы МИР МК (далее - коммуникаторы) предназначены для воспроизведения и синхронизации времени в системах, автоматического сбора информации с приборов учета электроэнергии, многофункциональных измерительных преобразователей и других интеллектуальных устройств (далее - ИУ), подключенных по цифровым интерфейсам, хранения и передачи собранной информации в информационно-вычислительные комплексы (далее - ИВК), диспетчерские пункты (далее - ДП), центры управления сетями (далее - ЦУС).

Описание

Принцип действия коммуникаторов основан на получении, хранении и передаче данных со счетчиков, подключаемых к коммуникатору по цифровым интерфейсам связи.

Коммуникаторы применяются в составе комплексов и систем автоматизации технологических процессов в электроэнергетике и других отраслях промышленности: автоматизированных систем управления технологическими процессами (далее - АСУ ТП), автоматизированных систем технологического управления (далее - АСТУ), систем телемеханики (далее - ТМ), систем сбора и передачи информации (далее - ССПИ), автоматизированных информационно-измерительных систем коммерческого и технического учета электроэнергии (далее - АИИС КУЭ/ТУЭ) и других систем в качестве устройства сбора и передачи данных (далее - УСПД) и контроллера телемеханики.

Коммуникаторы являются    многофункциональными,    восстанавливаемыми,

ремонтопригодными изделиями, предназначенными для непрерывной круглосуточной эксплуатации без обслуживающего персонала в стационарных условиях в закрытых помещениях либо в шкафах наружной установки.

Коммуникаторы обеспечивают:

- организацию связи с ИВК, ДП, ЦУС (АРМ оператора, сервер сбора данных) и с ИУ;

- автоматическое обнаружение ИУ в сетях и ведение журнала обнаруженных ИУ в энергонезависимой памяти;

- автоматический сбор и хранение журнала событий, обнаруженных в сетях ИУ;

- автоматический сбор и хранение профиля нагрузки с программируемым временем интегрирования;

- автоматический сбор и хранение журналов суточных и месячных показаний ИУ;

- ведение системного времени и синхронизацию системного времени от источника точного времени с формированием событий;

- автоматический сбор данных о текущем времени ИУ, ведение журнала отклонений времени;

- синхронизацию времени ИУ от системного времени коммуникатора;

- непрерывную диагностику и самодиагностику;

- информационную безопасность, защиту от несанкционированного доступа.

Коммуникаторы выполняют задачу автоматизированного опроса ИУ и передачи данных в ИВК, ДП, ЦУС по протоколам DLMS/COSEM, СПОДЭС/СПОДУС, МЭК 870-5-101/104, МЭК 61850-8 и проприетарным протоколам заводов-изготовителей. Коммуникаторы организуют «прозрачный» канал передачи данных для прямого опроса ИУ со стороны ИВК, ДП или ЦУС.

Коммуникаторы имеют энергонезависимые часы реального времени и поддерживают их синхронизацию относительно источника точного времени. При пропадании напряжения питания часы автоматически переходят на питание от встроенного элемента питания.

Коммуникаторы имеют исполнения, отличающиеся аппаратной платформой, количеством и типом интерфейсов, типом электропитания.

Структура кода с расшифровкой обозначений приведена в таблице 1.

Таблица 1 - Структура кода

Пример записи: модем-коммуникатор МИР MK-01.A-2E/G/2R/P/Z-Hn24-3TC24/SD ТУ 26.20.16-002-51648151-2018.

Общий вид коммуникаторов с указанием мест пломбирования и нанесения знака поверки представлен на рисунках 1, 2.

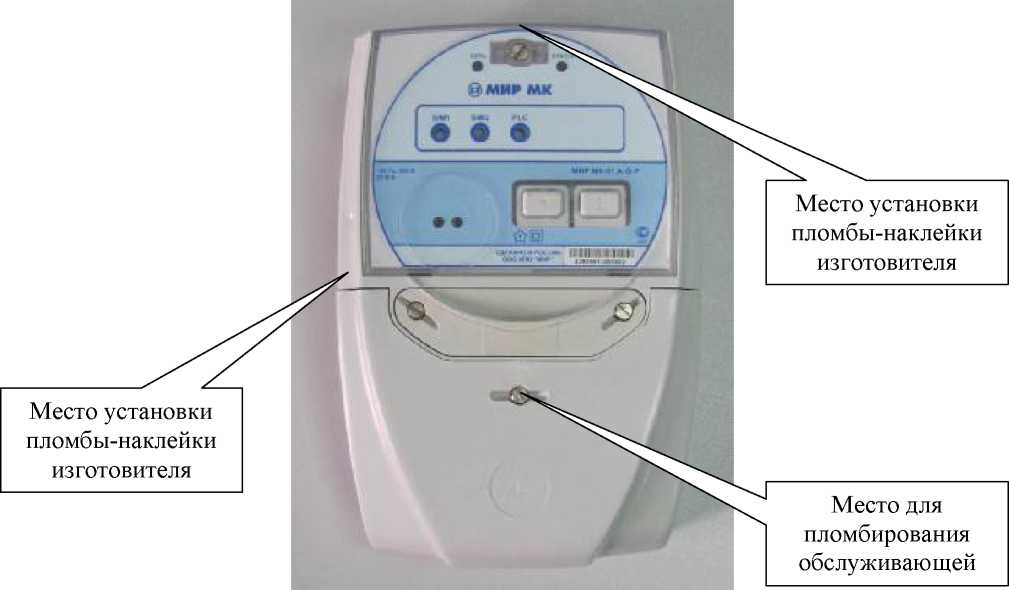

Рисунок 1 - Общий вид коммуникаторов с указанием мест пломбирования

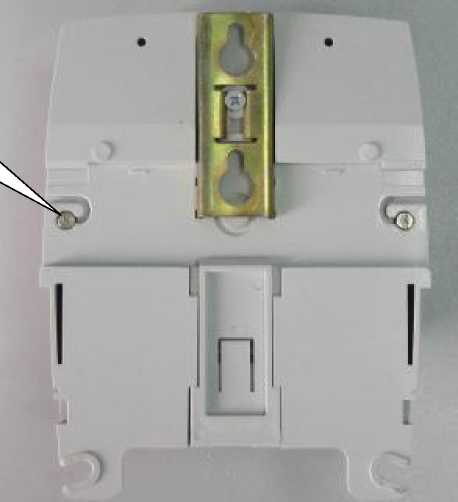

Место установки пломбы с оттиском поверительного клейма

Рисунок 2 - Общий вид коммуникаторов с указанием места нанесения знака поверки

Коммуникаторы, прошедшие поверку, имеют пломбу с оттиском поверительного клейма. Пломба с оттиском поверительного клейма расположена на головке пломбировочного винта, крепящего лицевую крышку к основанию коммуникатора.

Кроме пломб коммуникаторы имеют датчик вскрытия крышки отсека для внешних соединений и установки SIM карт (электронные пломбы). Факты вскрытия и время вскрытия крышки фиксируются в журнале событий.

Программное обеспечение

Программное обеспечение (далее - ПО) коммуникаторов разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единую контрольную сумму.

ПО может быть проверено, установлено или переустановлено только на предприятии-изготовителе с использованием специальных программно-технических устройств. ПО не может быть считано из коммуникатора без применения специальных программно-технических устройств. Идентификационные данные ПО коммуникаторов приведены в таблице 2.

Версия программного обеспечения коммуникаторов должна быть не ниже версии, указанной в таблице 2 и должна быть указана в формуляре каждого коммуникатора.

Конструкция коммуникатора исключает возможность несанкционированного влияния на ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077.

Таблица 2

Метрологические характеристики коммуникаторов нормированы с учетом ПО.

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на коммуникаторы в виде наклейки и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу ИЦРМ-МП-181-18 «Модемы-коммуникаторы МИР МК.

Методика поверки», утвержденному ООО «ИЦРМ» 19.10.2018 г.

Основные средства поверки:

- частотомер электронно-счетный Ч3-85/3 (регистрационный номер в Федеральном информационном фонде 32359-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на формуляр в виде наклейки со штрих-кодом и (или) оттиска клейма поверителя.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 26.20.16-002-51648151-2018 Модемы-коммуникаторы МИР МК.   Технические

условия
