Источники микропотоков газов и паров ИМ-0

Номер в ГРСИ РФ: 73671-18
Производитель / заявитель: ООО "Мониторинг", г.С.-Петербург
Скачать
73671-18: Описание типа СИ Скачать 113.9 КБ
73671-18: Методика поверки МП-242-2247-2018 Скачать 4.2 MБ
Нет данных о поставщике
Источники микропотоков газов и паров ИМ-0 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Источники микропотоков газов и паров ИМ-0 (далее - ИМ-0) в комплекте с термодиффузионными генераторами газовых смесей предназначены для передачи единицы массовой концентрации компонента в газовых средах рабочим эталонам 1-го разряда и средствам измерений высокой точности в соответствии с ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

Информация по Госреестру

Основные данные
Номер по Госреестру 73671-18
Наименование Источники микропотоков газов и паров
Модель ИМ-0
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 29.12.2023
Производитель / Заявитель

ООО "Мониторинг", г.С.-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 209
Найдено поверителей 1
Успешных поверок (СИ пригодно) 209 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

73671-18: Описание типа СИ Скачать 113.9 КБ
73671-18: Методика поверки МП-242-2247-2018 Скачать 4.2 MБ

Описание типа

Назначение

Источники микропотоков газов и паров ИМ-0 (далее - ИМ-0) в комплекте с термодиффузионными генераторами газовых смесей предназначены для передачи единицы массовой концентрации компонента в газовых средах рабочим эталонам 1-го разряда и средствам измерений высокой точности в соответствии с ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

Источники микропотоков газов и паров ИМ-0 являются мерами 0-го разряда в соответствии с ГОСТ 8.578-2014.

Описание

Принцип действия - термодиффузионный.

ИМ-0 представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом (жидкостью, твердым веществом или сжиженным газом). Производительность ИМ (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, которым заполнен ИМ, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.

Массовая концентрация компонента в газовой смеси (С в мг/м3), получаемой с помощью генератора в комплекте с ИМ-0 рассчитывается по формуле:

c=g/q,

где G - значение производительности ИМ-0, приведенное в паспорте, мкг/мин;

Q - значение объемного расхода газа-разбавителя, задаваемое на генераторе, дм3/мин.

Конструктивно ИМ-0 могут быть выполнены в виде нескольких исполнений: фторопластовой трубки, ампулы, резервуара с трубкой или резервуара с мембраной или с внутренней газопроницаемой трубкой.

Исполнение ИМ определяется габаритными размерами, компонентом и обозначается при заказе следующим образом: ИМ-0-Х-К, где Х - обозначение исполнения (по таблице 5); К -наименование компонента.

Предельным состоянием считают наличие вещества в ИМ менее 10 % от полной вместимости (визуально) или от массы (брутто).

ИМ относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.

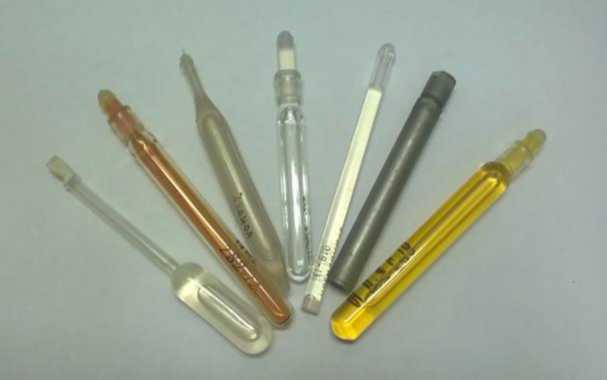

Общий вид ИМ-0 представлен на рисунке 1.

Рисунок 1 -Общий вид источников микропотоков газов и паров ИМ-0 различных конструктивных исполнений

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Химическое вещество
