Термометры сопротивления платиновые эталонные ЭТС-1С, ЭТС-1К, ЭТС-2С, ЭТС-2К, ЭТС-3М

Номер в ГРСИ РФ: 73672-18
Категория: Термометры
Производитель / заявитель: ООО НПП "ЭЛЕМЕР", г.Москва
Скачать
73672-18: Описание типа СИ Скачать 108.4 КБ
Заказать
Поставщик: ТеплоПрибор.рф
Термометры сопротивления платиновые эталонные ЭТС-1С, ЭТС-1К, ЭТС-2С, ЭТС-2К, ЭТС-3М поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Термометры сопротивления платиновые эталонные ЭТС-1С, ЭТС-1К, ЭТС-2С, ЭТС-2К, ЭТС-3М - рабочие эталоны 1-го, 2-го разряда (далее - термометры сопротивления) согласно ГОСТ 8.558-2009 предназначены для измерений температуры жидких и газообразных сред при поверке и калибровке средств измерений температуры.

Информация по Госреестру

Основные данные
Номер по Госреестру 73672-18
Наименование Термометры сопротивления платиновые эталонные
Модель ЭТС-1С, ЭТС-1К, ЭТС-2С, ЭТС-2К, ЭТС-3М
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 29.12.2023
Производитель / Заявитель

ООО НПП "ЭЛЕМЕР", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 388
Найдено поверителей 14
Успешных поверок (СИ пригодно) 370 (95%)
Неуспешных поверок (СИ непригодно) 18 (5%)
Актуальность информации 29.12.2024

Поверители

Загрузка...

Скачать

73672-18: Описание типа СИ Скачать 108.4 КБ

Описание типа

Назначение

Термометры сопротивления платиновые эталонные ЭТС-1С, ЭТС-1К, ЭТС-2С, ЭТС-2К, ЭТС-3М - рабочие эталоны 1-го, 2-го разряда (далее - термометры сопротивления) согласно ГОСТ 8.558-2009 предназначены для измерений температуры жидких и газообразных сред при поверке и калибровке средств измерений температуры.

Описание

Принцип действия термометров сопротивления заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью термометров сопротивления является чувствительный элемент, представляющий собой резистор в виде спирали из платиновой проволоки. Для термометров сопротивления соединенные последовательно отрезки спирали укладываются в кварцевую трубочку. К концам платиновой проволоки чувствительного элемента приварены платиновые проволоки, жестко скрепленные с каркасом, к каждой из которых приварено по два вывода из платины. Для изоляции выводных проводников применены кварцевые капилляры. Чувствительный элемент с выводами заключен в герметизированную пробирку, изготовленную из кварца для исполнений ЭТС-1К, ЭТС-2К, из лейкосапфира для исполнений ЭТС-1С, ЭТС-2С и металлическую для ЭТС-3М.

Исполнения    термометров    сопротивления    различаются    метрологическими

характеристиками.

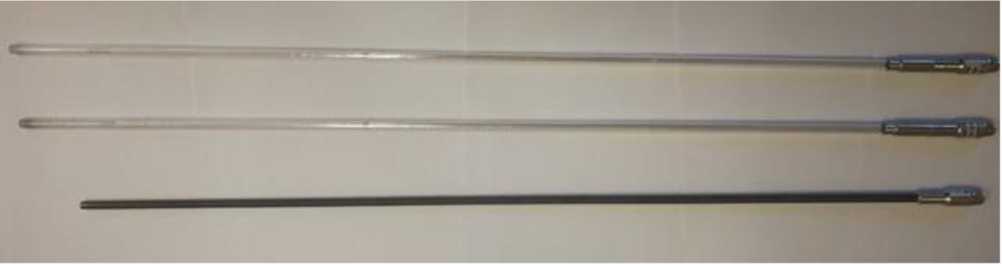

Общий вид средства измерений представлен на рисунке 1.

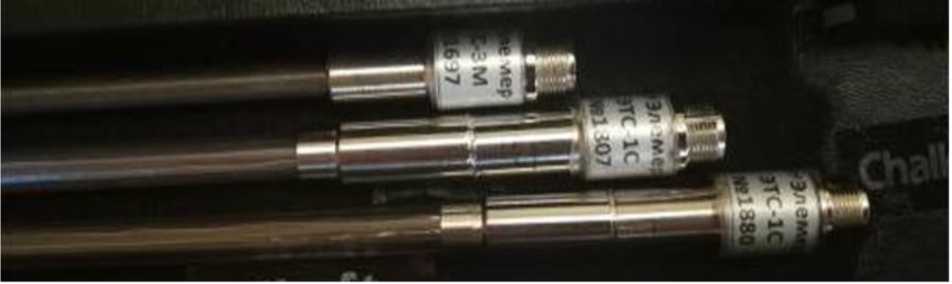

Рисунок 1 - Общий вид термометров сопротивления

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики

Значение

Исполнения

1-й разряд

2-й разряд

Диапазон измерений температуры, °С

от 0,01 до +660,323

Номинальное сопротивление при 0 °С, Ом

10±0,2 или 25±0,5

Нестабильность термометров в тройной точке воды после отжига при температуре на 10 °С выше верхнего предела измерений, °С, не более

±0,002

±0,004

Отношение WGa сопротивления термометров при температуре плавления галлия к их сопротивлению в тройной точке воды, не менее

1,11807

1,11795

Доверительные границы абсолютной погрешности при вероятности 0,95, °С, не более

при температуре:

+0,01 °С

±0,002

±0,01

+29,7646 °С

±0,002

±0,01

+156,5985 °С

±0,005

±0,02

+231,928 °С

±0,005

±0,02

+419,527 °С

±0,01

±0,02

+660,323 °С

±0,01

±0,03

Электрическое сопротивление изоляции между выводами и корпусом термометров при температуре окружающей среды от +15 до +25 °С и относительной влажности воздуха от 45 до 75 %, МОм, не менее

100

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Г абаритные размеры, мм, не более диаметр защитной трубки диаметр головки термометра длина монтажной части

7 12±0,5 550±0,5

Масса, г, не более

90

Условия эксплуатации:

температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа

от +15 до +25 от 45 до 75 от 84 до 106

Условия транспортирования: температура окружающего среды, °С относительная влажность воздуха при температуре +35 °С, %, не более атмосферное давление, кПа

от +5 до +60

80 от 84 до 106

Средняя наработка на отказ, ч

1000

Средний срок службы, лет

5

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность термометра сопротивления

Наименование

Обозначение

Количество

Термометр сопротивления платиновый эталонный ЭТС-ХХ*

НКГЖ.408717.365

1 шт.

Кабель измерительный КИ№1 (длина 1,5 м)

НКГЖ.685631.245

1 шт.

Футляр

1 шт.

Руководство по эксплуатации

НКГЖ.408717.365РЭ

1 экз.

Паспорт

1 экз.

*ЭТС-ХХ- исполнение термометра

Поверка

осуществляется по документу ГОСТ 8.568-99 «ГСИ. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Методика поверки».

Основные средства поверки:

- Аппаратура для воспроизведения реперных точек 0-го разряда по ГОСТ 8.558-2009, диапазон воспроизведения температуры от 0 до плюс 660,323 °С, доверительная погрешность (Р=0,95) от 0,002 до 0,06 °С - ампулы: тройной точки воды (ТТВ), погрешность ±0,2 мК; галлия (Ga), погрешность ±0,2 мК; индия (In), погрешность ±0,5 мК; олова (Sn), погрешность ±1,0 мК; цинка (Zn), погрешность ±2,0 мК; алюминия (Al), погрешность ±5,0 мК;

- Прибор вторичный прецизионный Fluke серии 159, модификации 1594А Super -Thermometer, 1595А Super - Thermometer, регистрационный номер в Федеральном информационном фонде 52358-13;

- Мегаомметр типа Е6-24, регистрационный номер в Федеральном информационном фонде 47135-11, измерение сопротивления от 0,01 до 999 МОм, ±(3 % от показаний + 3 ед. мл. разряда).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термопреобразователей сопротивления с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 30679-99 Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Общие технические требования

Технические условия ТУ 26.51.51-157-13282997-2017 Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов ЭТС-1С, ЭТС-1К, ЭТС-2С, ЭТС-2К, ЭТС3М, ЭТС-4С, ЭТС-4К
