Регистраторы температуры и относительной влажности беспроводные Sensitech
| Номер в ГРСИ РФ: | 73675-18 |
|---|---|
| Производитель / заявитель: | Корпорация "SENSITECH Inc.", США |
Регистраторы температуры и относительной влажности беспроводные Sensitech модификации TempTale, TempTale RF, VaxAlert (далее — регистраторы) предназначены для измерений температуры и относительной влажности, в исполнениях с внешним термопреобразователем, отображения текущих значений и записи результатов измерений с заданным интервалом времени во внутреннюю память прибора.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73675-18 |
| Наименование | Регистраторы температуры и относительной влажности беспроводные |
| Модель | Sensitech |
| Страна-производитель | СОЕДИНЕННЫЕ ШТАТЫ |
| Срок свидетельства (Или заводской номер) | 29.12.2023 |
Производитель / Заявитель
Корпорация "SENSITECH Inc.", США
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки | Первичная поверка до ввода в эксплуатацию |
| Зарегистрировано поверок | 121 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 121 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 73675-18: Описание типа СИ | Скачать | 297.2 КБ | |
| 73675-18: Методика поверки МП 2411-0160-2018 | Скачать | 814 КБ |
Описание типа
Назначение
Регистраторы температуры и относительной влажности беспроводные Sensitech (далее -регистраторы) предназначены для измерений температуры воздуха, а также относительной влажности воздуха.
Описание
Принцип действия регистраторов основан на измерении и преобразовании сигналов встроенного или внешнего первичного преобразователя температуры (и относительной влажности в исполнениях TempTale 4 Humidity, TempTale Ultra Humidity, TempTale Geo LTE, VizComm View LTE) в цифровую форму быстродействующим АЦП, отображения текущего значения на дисплее при его наличии, записи результатов измерений с заданным интервалом времени во внутреннюю память и передачи на компьютер посредством коммуникационного кабеля или USB-интерфейса. В регистраторах модификаций TempTale RF, TempTale Geo и VizComm передача измеренных значений осуществляется по каналам радиосвязи стандарта GSM и другим по заказу.
Регистраторы используются до тех пор, пока маршрут доставки продукции не будет завершен или память регистратора не будет заполнена.
Регистраторы модификации TempTale имеют 18 исполнений:
- для измерений температуры воздуха: TempTale 4, TempTale 4 USB, TempTale 4 BIO, TempTale 4 Multi-Alarm, TempTale 4 USB Multi-Alarm, TempTale 4 USB Dry Ice, TempTale 4 Dry Ice Probeless, TempTale Ultra, TempTale Ultra BIO, TempTale Ultra Fit, TempTale Ultra Dry Ice Probeless, TempTale Ultra 64K.
- для измерений температуры воздуха внешним преобразователем температуры: TempTale 4 Dry Ice Probe, TempTale 4 Probe, TempTale Ultra Ambient Probe, TempTale Ultra Dry Ice Probe;
- для измерений температуры и относительной влажности воздуха: TempTale 4 Humidity, TempTale Ultra Humidity.
Регистраторы модификации TempTale имеют ЖК-дисплей, светодиодную индикацию, USB-разъем, различаются метрологическими характеристиками, габаритными размерами, массой, количеством сигналов оповещения тревоги.
Регистраторы модификации TempTale RF предназначены для передачи результатов измерений температуры воздуха через радиочастотную сеть (частотные диапазоны 869,9; 914,9 и 922,3 МГц), в состав которой входит регистратор температуры RF, ретранслятор RF и шлюз RF. Помимо встроенного аппаратного обеспечения, существует внешнее программное обеспечение (программные приложения), которое помогает в части связи с радиочастотной сетью RF, и позволяет регистратору RF загружать данные по беспроводной сети. Регистратор RF также имеет дополнительную опцию загрузки через USB-разъем.
Регистраторы модификации TempTale Geo имеют 4 исполнения для измерений температуры воздуха: TempTale Geo Eagle, TempTale Geo Eagle Extended, TempTale Geo Eagle 3G; регистратор исполнения TempTale Geo LTE предназначен также для измерений температуры и относительной влажности воздуха. Регистраторы имеют встроенный преобразователь температуры, светодиодную индикацию, функцию определения местонахождения, различаются исполнения метрологическими характеристиками. Измеренные данные в режиме реального времени передаются по каналам радиосвязи на сервер компании «Sensitech» (при отсутствии сети сохраняются в памяти регистратора до последующей передачи).
Регистраторы модификации VizComm имеют 6 исполнений для измерений температуры воздуха: VizComm View, VizComm View Extended, VizComm View 3G, VizComm Prime, VizComm Prime Extended, регистратор исполнения VizComm View LTE предназначен также для измерений относительной влажности воздуха. Регистраторы имеют встроенный преобразователь температуры, светодиодную индикацию, функцию определения местонахождения, различаются метрологическими характеристиками. Измеренные данные в режиме реального времени передаются по каналам радиосвязи на сервер компании «Sensitech» (при отсутствии сети сохраняются в памяти регистратора до последующей передачи).
Модификация VaxAlert имеет 2 исполнения VaxAlert, VaxAlert USB, различающиеся сроком службы батареи питания, габаритными размерами, массой, и наличием USB-интерфейса.
Маркировка регистратора выполнена на наклейке, которая наносится на корпус и содержит: обозначение исполнения модификации; логотип предприятия-изготовителя; заводской номер регистратора по принятой нумерации предприятия - изготовителя.
Знак поверки наносится на свидетельство о поверке (в случае его оформления).

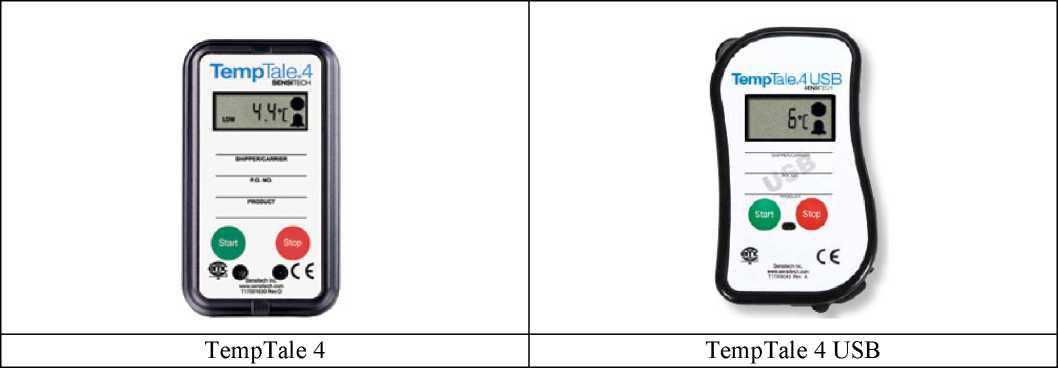

Общий вид средства измерений представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.

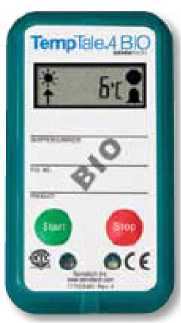

TempTale 4 BIO

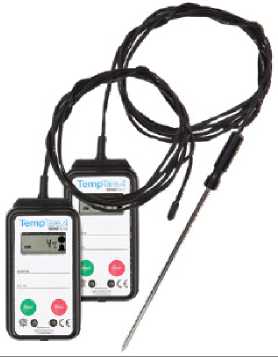

TempTale 4 Probe

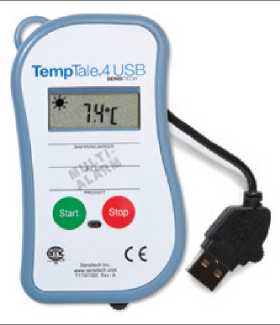

TempTale 4 USB Multi-Alarm

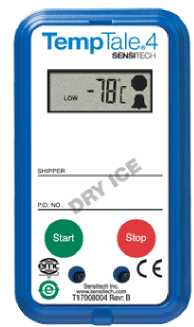

TempTale 4 Dry Ice Probe

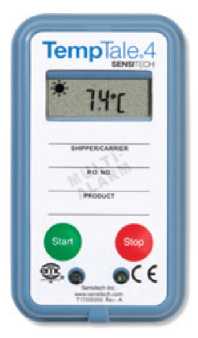

TempTale 4 Multi-Alarm
TempTale 4 Humidity

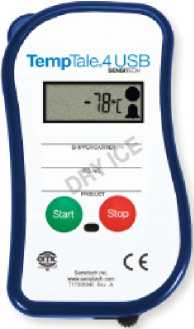

TempTale 4 USB Dry Ice
TempTale 4 Dry Ice Probeless

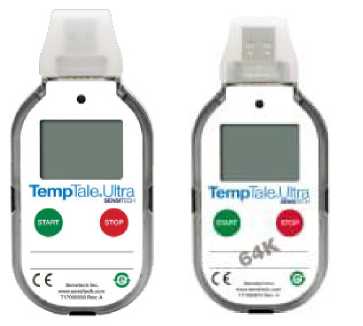

TempTale Ultra, TempTale Ultra 64K

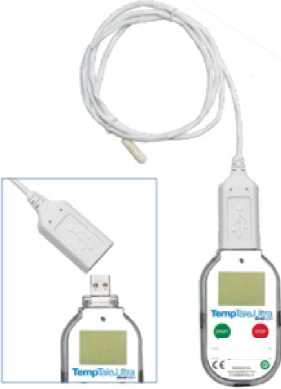

TempTale Ultra Ambient Probe

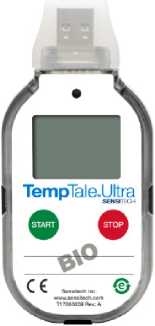

TempTale Ultra BIO
TempTale Ultra Humidity

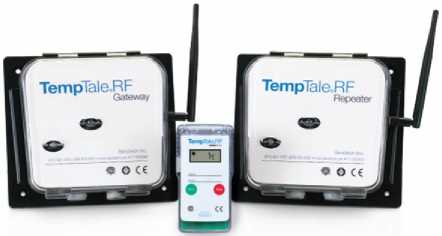

TempTale RF
TempTale Ultra Fit

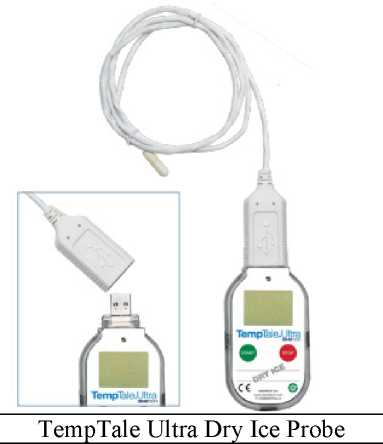

TempTale Ultra Dry Ice Probeless

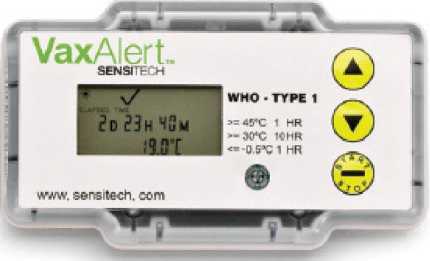

VaxAlert

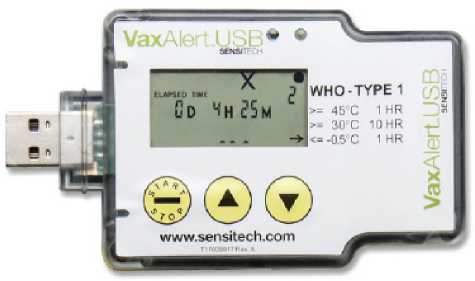

VaxAlert USB
Тй«Пр1г1Ь‘-.Ы1д;^]1е
TempTale Geo LTE
TempTale Geo Eagle, TempTale Geo Eagle Extended, TempTale GEO Eagle 3G
VizComm View LTE

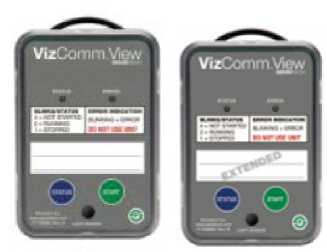

VizComm View, VizComm View Extended, VizComm View 3G
VizComm Prime
VizComm Prime Extended
Рисунок 1 - Общий вид регистраторов
Программное обеспечение
Регистратор функционирует под управлением встроенного программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения, передачи и представления измерительной информации. Версия встроенного ПО доступна только на этапе производства.
Конструкция регистраторов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Данные с регистраторов в зависимости от исполнения могут быть загружены через USB-порт компьютера или по сотовой связи (модификации TempTale RF, TempTale Geo, VizComm) в автономное ПО TempTale Manager Desktop (TTMD), ColdStream Cold Chain Manager (CCM) или для модификаций TempTale Geo, VizComm - ПО SensiWatch Tracks, Sensiguard Tracks, SensiWatch Platform (Web-сайт: www.sensitech.com).
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений по Р50.2.077-2014 соответствует уровню - «высокий».
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 1-4.
Таблица 1 - Метрологические характеристики модификаций (исполнений) по каналу измерений температуры: TempTale 4; TempTale 4 USB; TempTale 4 Probe; TempTale4 Humidity; TempTale RF; TempTale Ultra; TempTale Ultra Ambient Probe; TempTale 4 Multi-Alarm; TempTale 4 USB Multi-Alarm; TempTale Ultra Fit; TempTale Ultra 64K; TempTale Ultra HumidityTempTale Ultra BIO; TempTale 4 BIO; TempTale4 USB Dry Ice; TempTale4 Dry Ice 3robeless; TempTale 4 Dry Ice Probe; TempTale Ultra Dry Ice Probeless; TempTale Ultra Dry Ice Probe___________________________________________________
|
Наименование характеристики |
Значение | |||||
|
Исполнения модификации |
TempTale 4; TempTale 4 USB; TempTale 4 Probe; TempTale4 Humidity; TempTale RF |
TempTale Ultra; TempTale Ultra Ambient Probe; TempTale 4 MultiAlarm; TempTale 4 USB Multi-Al arm; TempTale Ultra Fit; TempTale Ultra 64K; TempTale Ultra Humidity |
TempTale Ultra BIO |
TempTale 4 BIO |
TempTale4 USB Dry Ice; TempTale4 Dry Ice Probeless; TempTale 4 Dry Ice Probe; TempTale Ultra Dry Ice Probeless |
TempTale Ultra Dry Ice Probe |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диапазон измерений температуры, °C |
от -30 до +70 |
от -80 до +30 |
от -90 до +30 | |||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C в диапазоне св. -18 °C до +50 °C включ. в диапазонах от -30 °C до -18 °C включ. и св. +50 °C до +70 °C |
±0,55 ±1Д |
— |
— |
— |
— |
— |
|
в диапазоне св. -10 °C до +45 °C включ. в диапазонах от -30 °C до -10 °C включ. и св. +45 °C до +70 °C |
— |
±0,5 ±1,0 |
— |
— |
— |
— |
|
в диапазоне св. -10 °C до +25 °C включ. в диапазонах св -18 °C до -10 °C включ. и св. +25 °C до +50 °C в диапазонах от -30 °C до -18 °C включ. и св. +50 °C до +70 °C |
— |
— |
±0,22 ±0,5 ±1,0 |
— |
— |
— |
|
в диапазоне св. -10 °C до +30 °C включ. в диапазонах от -30 °C до -10 °C включ. и св. +30 °C до +70 °C |
— |
— |
— |
— |
— |
— |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
в диапазоне св. -1 °C до +10 °C включ. в диапазонах св -18 °C до -1 °C включ. и св.+10 °C до +50 °C в диапазонах от -30 °C до -18 °C включ. и св. +50 °C до +70 °C |
— |
— |
— |
±0,22 ±0,55 ±1,1 |
— |
— |
|
в диапазоне от -80 °C до +30 °C |
— |
— |
— |
±1,7 |
— | |
|
в диапазоне от -90 до +30 °C |
— |
— |
— |
— |
— |
±1,5 |
Таблица 2 - Метрологические характеристики модификаций (исполнений) по каналу измерений температуры: VaxAlert; TempTale Geo LTE;
VizComm View LTE; TempTale Geo Eagle Extended; TempTale Geo Eagle 3G; TempTale Geo Eagle; VizComm View; VizComm View Extended; VizComm View 3G; VizComm Prime; VizComm Prime Extended
|
Исполнения модификации |
VaxAlert |
TempTale Geo LTE; VizComm View LTE; TempTale Geo Eagle Extended; TempTale Geo Eagle 3G |
TempTale Geo Eagle |
VizComm View |
VizComm View Extended; VizComm View 3G |
VizComm Prime; VizComm Prime Extended |
|
Диапазон измерений температуры, °C |
от - |
30 до +55 |
от -20 до +55 |
от-20 до +10 |
от -30 до +10 |
от -15 до +55 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C в диапазоне св. -5 °C до +25 °C включ. в диапазоне от -30 °C до -5 °C включ. и св. +25 °C до +55 °C |
±0,5 ±1,0 |
— |
— |
— |
— |
— |
|
в диапазоне св. -10 °C до +45 °C включ. в диапазонах от -30 °C до -10 °C включ. и св. +45 °C до +55 °C |
— |
±0,5 ±1,0 |
— |
— |
— |
— |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
в диапазоне св. -10 °C до +45 °C включ. в диапазонах от -20 °C до -10 °C включ. и св. +45 °C до +55 °C |
— |
— |
±0,5 ±1,0 |
— |
— |
— |
|
в диапазоне св. -10 °C до +10 °C в диапазоне от -20 °C до -10 °C включ. |
— |
— |
— |
±0,5 ±1,0 |
— |
— |
|
в диапазоне св. -10 °C до +10 °C включ.; в диапазоне от -30 °C до -10 °C включ. |
— |
— |
— |
— |
±0,5 ±1,0 |
— |
|
в диапазоне св. -10 °C до +45 °C включ.; в диапазонах от -15 °C до -10 °C включ. и св. +45°С до +55 °C |
— |
— |
— |
— |
— |
±0,5 ±1,0 |
Таблица 3 - Метрологические характеристики модификаций (исполнений) по каналу относительной влажности: TempTale Ultra Humidity, TempTale 4 Humidity, TempTale Geo LTE; VizComm View LTE
|
Исполнения модификации |
TempTale Ultra Humidity |
TempTale 4 Humidity |
TempTale Geo LTE; VizComm View LTE |
|
Диапазон измерений относительной влажности, % |
от 10 до 100 | ||
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % в диапазоне от 10 % до 90 % включ.; в диапазоне св. 90 % до 100 % |
- |
±4,0 ±5,0 |
±3,0 ±4,0 |
|
в диапазоне св. 10 % до 90 % включ.; в диапазоне от 0 % до 10 % и св. 90 % до 100 % |
±3,0 ±4,0 |
- |
- |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификации |
TempTale |
TempTale RF |
Vax Alert |
TempTale Geo LTE; VizComm View LTE |
TempTale Geo Eagle; TempTale Geo Eagle Extended; TempTale Geo Eagle 3G; VizComm View; VizComm View Extended; VizComm View 3G |
VizComm Prime! VizComm Prime Extended |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Наименьший разряд цифрового кода отсчетного устройства в режиме измерений |
ОД | |||||
|
Напряжение питания постоянным током1), В литиевая батарея незаменяемая |
от 3,0 до 7,2 | |||||
|
Напряжение питания постоянным током, В Регистратор TempTale RF: ретранслятор, шлюз, TempTale SBRF через адаптер |
- |
12 |
- | |||
|
Габаритные размеры, мм, не более |
108x58x32 |
- |
101x58x20 |
121x115x25 |
101x65x31 |
149x170x25 |
|
Габаритные размеры модификации TempTale RF, мм, не более ретранслятор TempTale SBRF шлюз SBRF |
- |
108x58x22 153x140x51 153x140x51 |
- | |||
|
Масса, г, не более |
122 |
86 |
71 |
660 | ||
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Регистратор TempTale RF: ретранслятор TempTale SBRF, шлюз SBRF |
- |
320 320 |
- | |||
|
Объем внутренней памяти и запись значений |
1020; 1920; 8000; 16 000; 32 000; 64 000 |
16000 | ||||
|
Интервал записи значений |
от 10 с до 480 мин |
настройка по выбору |
каждые U мин, настройка до 2 ч |
от 5 мин до 2 ч | ||
|
Интерфейсы |
USB |
RFC 1000, USB |
USB |
беспроводной канал радиосвязи GSM и UMTS | ||
|
Условия эксплуатации регистратора: - температура окружающей среды, °C исп. TempTale4 USB Dry Ice, TempTale4 Dry Ice Probeless |
от -30 до +70 от -80 до +30 |
от -30 до +55 |
соответствует диапазону измерений | |||
|
- относительная влажность, % - диапазон атмосферного давления, кПа |
от 0 до 100 от 86,0 до 106,7 | |||||
|
Средняя наработка до отказа, ч, не менее Срок службы, лет, не менее |
15000 от 30 дней до 1 года | |||||
|
1) Напряжение питания литиевого аккумулятора зависит от исполнения регистратора | ||||||
Знак утверждения типа
типографским способом на титульный лист эксплуатационной документации.
Комплектность
Таблица 5 - Комплектность регистратора
|
Наименование |
Обозначение |
Количество |
|
Регистратор температуры и относительной влажности беспроводной Sensitech |
TempTale, TempTale RF, VaxAlert, TempTale Geo, VizComm |
1 шт. |
|
Руководство по эксплуатации |
РЭ 001-40646226-2020; РЭ 002-40646226-2018; РЭ 003-40646226-2018; РЭ 004-40646226-2020; РЭ 005-40646226-2020 |
1 экз. |
Сведения о методах измерений
приведены в документах РЭ 001-40646226-2020; РЭ002-40646226-2018; РЭ 003-406462262018; РЭ 004-40646226-2020, РЭ 005-40646226-2020 в разделе 2.
Нормативные документы
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547- 2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
Стандарт предприятия
