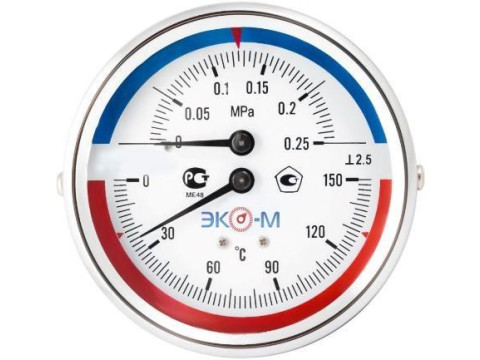

Манометры, вакуумметры и мановакуумметры показывающие деформационные ЭКОМЕРА МД

Номер в ГРСИ РФ: 73683-18
Категория: Манометры
Производитель / заявитель: ООО "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "ЭКОМЕРА"), г. Москва
Скачать
73683-18: Описание типа СИ Скачать 274.3 КБ
Заказать
Поставщик: ООО НПО «ЮМАС»
Манометры, вакуумметры и мановакуумметры показывающие деформационные ЭКОМЕРА МД поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Манометры, вакуумметры и мановакуумметры показывающие деформационные ЭКОМЕРА МД (далее - манометры, вакуумметры и мановакуумметры) предназначены для измерений избыточного и вакуумметрического давления неагрессивных и агрессивных жидкостей и газов.

Информация по Госреестру

Основные данные
Номер по Госреестру 73683-18
Наименование Манометры, вакуумметры и мановакуумметры показывающие деформационные
Модель ЭКОМЕРА МД
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 29.12.2023
Производитель / Заявитель

ООО "Сантехническая Компания "ЭКОМЕРА", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 587746
Найдено поверителей 320
Успешных поверок (СИ пригодно) 586559 (100%)
Неуспешных поверок (СИ непригодно) 1187 (0%)
Актуальность информации 21.11.2024

Поверители

Скачать

73683-18: Описание типа СИ Скачать 274.3 КБ

Описание типа

Назначение

Манометры, вакуумметры и мановакуумметры показывающие деформационные ЭКОМЕРА МД (далее - манометры, вакуумметры и мановакуумметры) предназначены для измерений избыточного и вакуумметрического давления неагрессивных и агрессивных жидкостей и газов.

Описание

Принцип действия манометров, вакуумметров и мановакуумметров основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины. Передаточный механизм преобразует перемещение свободного конца чувствительного элемента в угловое перемещение показывающей стрелки.

Конструктивно манометры, вакуумметры и мановакуумметры состоят из присоединительного штуцера, чувствительного элемента, передаточного механизма, циферблата и корпуса.

Манометры, вакуумметры и мановакуумметры выпускаются в пяти модификациях (МД01, МД02, МД04, МД90, МД93), отличающихся верхними пределами измерений, пределами допускаемых погрешностей, материалом чувствительного элемента и корпуса, габаритными размерами и массой. Манометры, вакуумметры и мановакуумметры могут выпускаться электроконтактными и обеспечивать управление внешними электрическими цепями от сигнализирующего устройства приборов в схемах сигнализации, автоматики и блокировки технологических процессов (при достижении установленного значения давления происходит замыкание и размыкание электрической сети).

По устойчивости к механическим воздействиям манометры, вакуумметры и мановакуумметры являются виброустойчивыми и соответствуют группе N1, N4 или V3 по ГОСТ Р 52931-2008 в зависимости от модификации. Внутренний объем корпуса манометров, вакуумметров и мановакуумметров МД90, МД93 виброустойчивого исполнения может быть заполнен демпфирующей жидкостью.

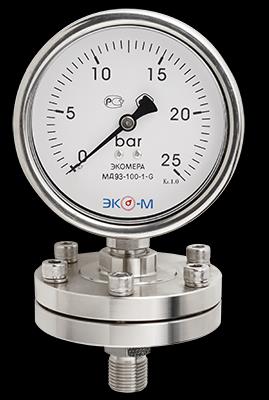

По дополнительному заказу в комплект поставки манометров, вакуумметров и мановакуумметров может быть включена раздельная мембрана, необходимая для защиты измерительной системы от воздействия измеряемой среды при измерениях давления агрессивных, вязких, загрязненных, высокотемпературных и других сред.

Общий вид манометров, вакуумметров и мановакуумметров и обозначение места нанесения знака поверки представлены на рисунках 1, 2, 3.

Пломбирование манометров, вакуумметров и мановакуумметров показывающих деформационных ЭКОМЕРА МД не предусмотрено.

Место нанесения знака поверки

эк@-м

эк@-м

i й 9G

Сэк@-м 1!

a)

б)

в)

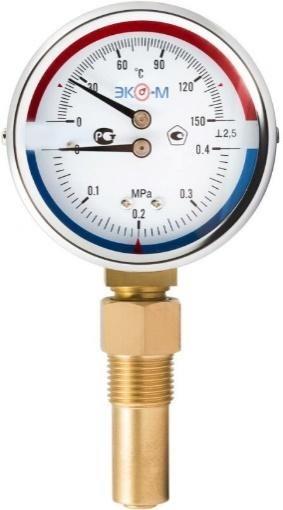

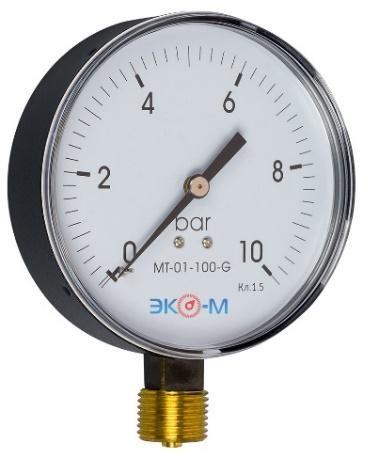

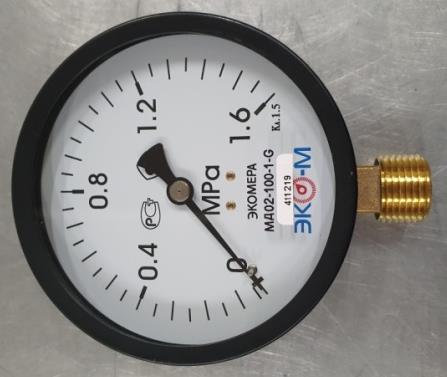

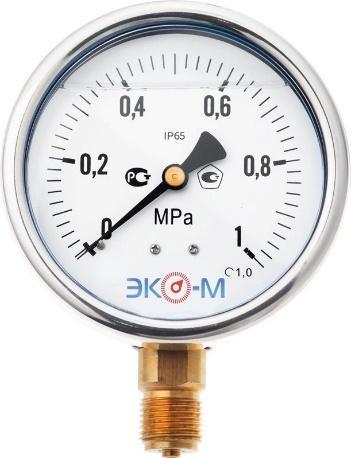

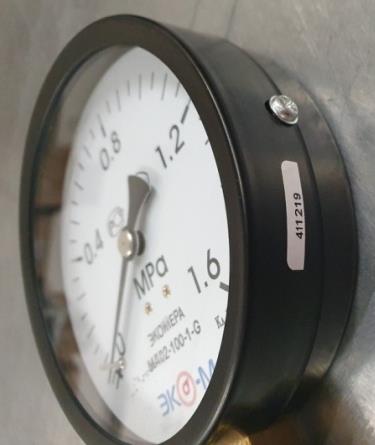

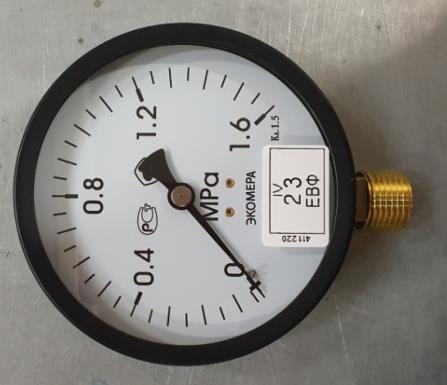

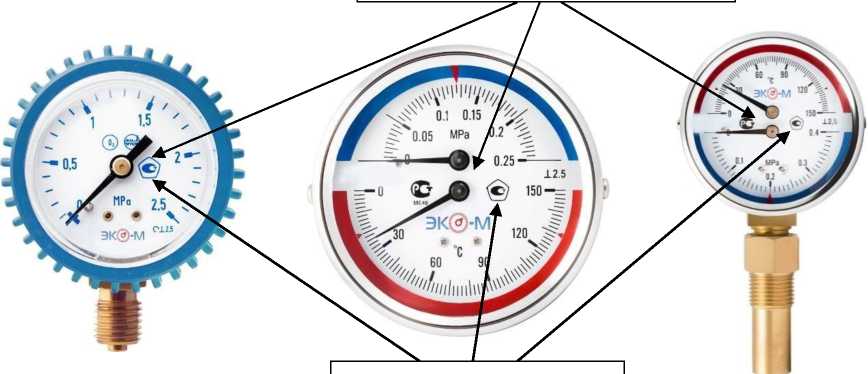

Рисунок 1 - Общий вид манометров, вакуумметров и мановакуумметров а) МД01 и МД02 тип соединения сварочный, б) МД04 тип соединения осевой, в) МД04 тип соединения радиальный; обозначение места нанесения знака поверки

Место нанесения знака поверки

МРа

ЭК@-М

а)

б)

в)

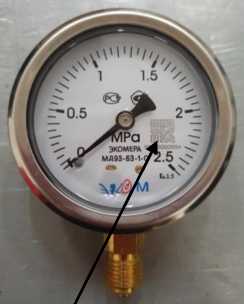

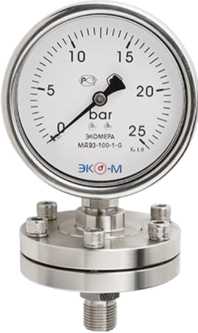

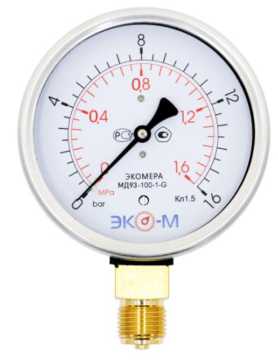

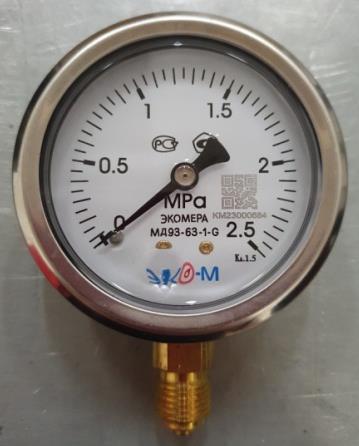

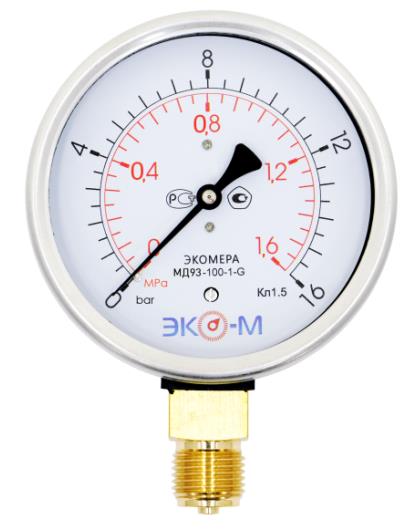

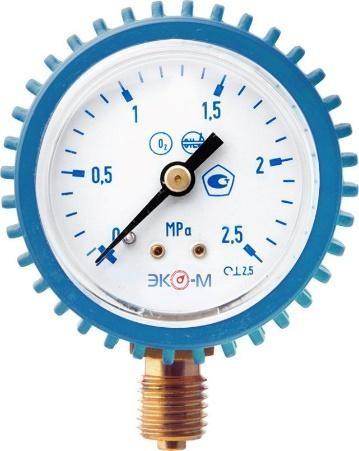

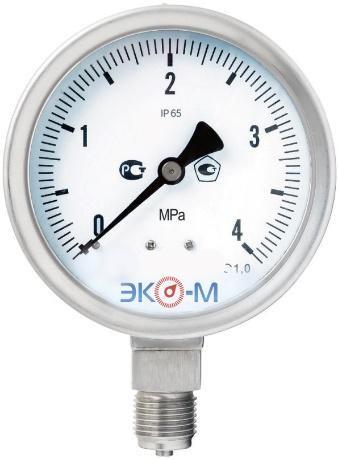

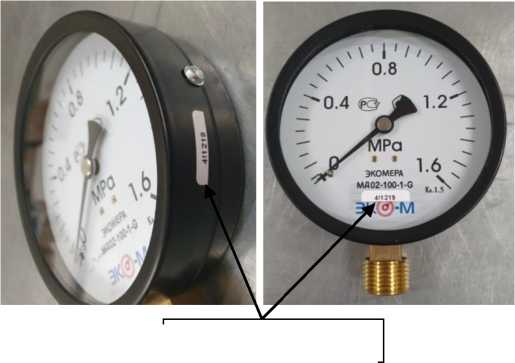

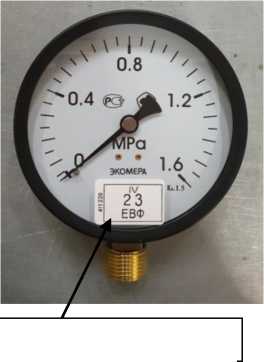

Рисунок 2 - Общий вид манометров, вакуумметров и мановакуумметров а) МД01 и МД02, б) МД90, в) МД93, обозначение места нанесения знака поверки

а)

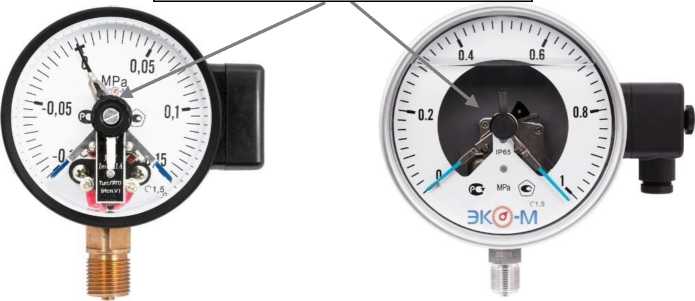

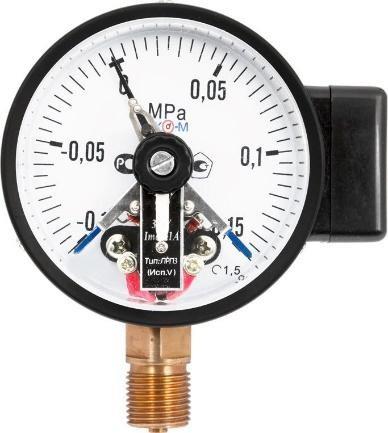

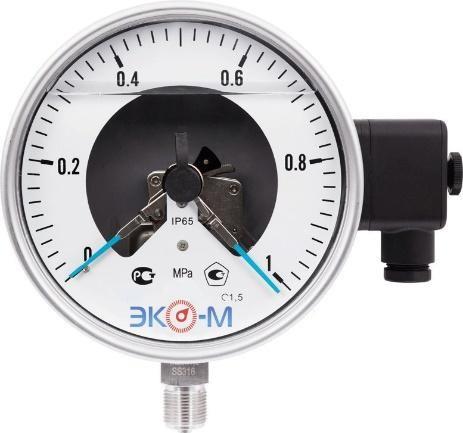

Рисунок 3 - Общий вид манометров, вакуумметров и мановакуумметров электроконтактных

Место нанесения знака поверки

ви              б)

| "J |

а) МД01 и МД02, б) МД90 и МД93, обозначение места нанесения знака поверки

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

МД01

МД02

МД04

МД90

МД93

Нижние пределы измерений по ГОСТ 2405-88, МПа

- манометров - вакуумметров, мановакуумметров

0 от минус 0,1 до минус 0,06

0 от минус 0,1 до минус 0,06

0 от минус 0,1 до минус 0,06

0 от минус 0,1 до минус 0,06

0 от минус 0,1 до минус 0,06

Верхние пределы измерений по ГОСТ 2405-88, МПа - манометров - вакуумметров - мановакуумметров

от 0,06 до 6

0 от 0,06 до 2,4

от 0,06 до 100

0 от 0,06 до 2,4

от 0,06 до 2,5

0 от 0,06 до 2,4

от 0,06 до 100

0 от 0,06 до 2,4

от 0,06 до 100

0 от 0,06 до 2,4

Пределы допускаемой основной приведенной погрешности, у0, % от диапазона измерений (ДИ)

±1,5; ±2,5; ±4,0

±1,5; ±2,5; ±4,0

±1,5; ±2,5

±1,0; ±1,5; ±2,5

±1,0; ±1,5; ±2,5

Вариация выходного сигнала, % от ДИ, не более

|Y0|

|У0|

|У0|

|У0|

|У0|

Пределы допускаемой дополнительной приведенной погрешности ут, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10°С, % от ДИ

±0,6

±0,4 для Y0±1,5

±0,6

для Y0 ±2,5, ±4,0

±0,4 для Y0±1,5

±0,6 для Y0 ±2,5

±0,3

±0,3

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

МД01

МД02

МД04

МД90

МД93

Масса, кг, не более

3

3

1

3

3

Диаметр корпуса, мм, не более

250

250

100

200

200

Условия эксплуатации: - температура окружающего воздуха, ° С нижнее значение верхнее значение - относительная влажность, %

от -60 до -20 от +65 до +70

от 30 до 80

Средняя наработка на отказ, ч

100 000

Средний срок службы, лет

10

Знак утверждения типа

наносится в паспорт типографским способом, а также на циферблат манометров, вакуумметров и мановакуумметров методом окрашивания или фотохимическим методом.

Комплектность

Таблица 3 - Комплектность манометров, вакуумметров и мановакуумметров

Наименование

Обозначение

Количество

Манометр, вакуумметр и мановакуумметр показывающий деформационный

ЭКОМЕРА МД

В соответствии с заказом

Паспорт

-

1 экз.

Поверка

осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакууммет-ры,напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- рабочий эталон единицы давления 1 разряда по ГОСТ Р 8.802-2012 в диапазоне значений от 0 до 30 МПа (калибратор давления CPC8000, Госреестр № 59862-15);

- рабочий эталон единицы давления 1 разряда по ГОСТ Р 8.802-2012 в диапазоне значений от 4 до 250 МПа (манометр грузопоршневой Р3860-МРА, Госреестр № 56428-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в паспорт и на корпус манометров, вакуумметров и мановакуумметров.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия

Приказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

ТУ 4212-001-42847680-2016 Манометры, вакуумметры и мановакуумметры

показывающие деформационные ЭКОМЕРА МД. Технические условия
