Датчики акустические ДКНБ.433649.002
| Номер в ГРСИ РФ: | 73725-18 |
|---|---|
| Производитель / заявитель: | ЗАО "НТЦ "Диапром", г.Москва |
Датчики акустические ДКНБ.433649.002 предназначены для непрерывного преобразования колебательных смещений упругих волн, распространяющихся в металле, в электрический сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73725-18 |
| Наименование | Датчики акустические |
| Модель | ДКНБ.433649.002 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 25.12.2023 |
Производитель / Заявитель
АО "НТЦ "Диапром", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 1417 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1417 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 73725-18: Описание типа СИ | Скачать | 86.6 КБ | |
| 73725-18: Методика поверки ДКНБ.433649.002 МП | Скачать | 4.6 MБ |
Описание типа
Назначение
Датчики акустические ДКНБ.433649.002 предназначены для непрерывного преобразования колебательных смещений упругих волн, распространяющихся в металле, в электрический сигнал.
Описание
Принцип действия датчиков акустических ДКНБ.433649.002 (далее по тексту - датчики) основан на использовании пьезоэлектрического эффекта, при котором колебательные смещения или скорости смещения поверхности твердых тел преобразуются в электрические сигналы с помощью пьезокерамических преобразователей.
Конструктивно датчики выполнены в виде цилиндрических корпусов из нержавеющей стали, внутри которых расположены пьезокерамические чувствительные элементы. Датчики оснащены разъёмом типа Hummel М 23 (INOX) для подключения к ним соединительного кабеля. К внешним устройствам датчики подключаются посредством кабеля с разъемом типа Hummel М 23 (INOX) для подключения к нему соединительного кабеля и для подключения датчика к внешним устройствам.
Органов управления, расположенных непосредственно на датчиках, не имеется.
Вероятность несанкционированного доступа к внутренним частям датчиков отсутствует, так как конструкция датчиков является неразборной.

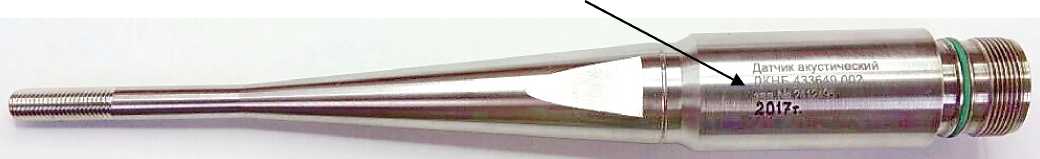

Общий вид датчиков представлен на рисунке 1.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид датчиков
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики датчиков
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, кГц |
от 50 до 250 |
|
Коэффициент акустико-электрического преобразования на резонансной частоте, В/м, (В•с/м), не менее * |
1-106(1-101) |
|
Пределы допускаемой относительной погрешности коэффициента акустико-электрического преобразования на резонансной частоте, % |
± 25 |
* Примечание: резонансная частота коэффициента преобразования определяется во время поверки датчика в диапазоне рабочих частот
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - диаметр - высота |
28 235 |
|
Масса, кг, не более |
0,4 |
|
Условия эксплуатации: - температура, °С - относительная влажность воздуха при температуре плюс 35 °С, % - атмосферное давление, кПа |
от +15 до +60 до 80 от 84 до 106,7 |
|
Климатическая прочность: - температура, °С - относительная влажность воздуха при температуре плюс 35 °С, %, не более - атмосферное давление, кПа, не более |
от 0 до +125 98 115 |
|
Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее |
10 100 000 |
|
Степень защиты от внешних воздействий |
IP65 |
Знак утверждения типа
наносится на корпуса датчиков методом лазерной гравировки и на титульный лист паспортов типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количество |
|
Датчик акустический |
ДКНБ.433649.002 |
1 шт. |
|
Руководство по эксплуатации |
ДКНБ.433649.002 РЭ |
1 экз. |
|
Паспорт |
ДКНБ.433649.002 ПС |
1 экз. |
|
Методика поверки |
ДКНБ.433649.002 МП |
1 экз. |
Поверка
осуществляется по документу ДКНБ.433649.002 МП «Инструкция. ГСИ. Датчики акустические ДКНБ.433649.002 Методика поверки», утвержденному АО «НИЦПВ» 26.10.2018 г.
Основные средства поверки:
- система лазерная измерительная ЛИС-01М (регистрационный номер в Федеральном информационном фонде 42622-09);
- осциллограф цифровой TDS-2014B (регистрационный номер в Федеральном информационном фонде 24018-06);
- генератор сигналов сложной формы AFG3022B (регистрационный номер в Федеральном информационном фонде 41694-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ДКНБ.433649.002ТУ Датчик акустический. Технические условия
