73734-18: РВС-10000 Резервуары стальные вертикальные цилиндрические теплоизолированные - Производители, поставщики и поверители

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-10000

Номер в ГРСИ РФ: 73734-18
Категория: Резервуары
Производитель / заявитель: АО "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), г. Новокузнецк
Скачать
73734-18: Описание типа СИ Скачать 260 КБ
Заказать
Поставщик: ООО "САРРЗ"
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-10000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-10000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Информация по Госреестру

Основные данные
Номер по Госреестру 73734-18
Наименование Резервуары стальные вертикальные цилиндрические теплоизолированные
Модель РВС-10000
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) на 3 шт. с зав.№ 11, 12, 13
Производитель / Заявитель

АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 3
Найдено поверителей 1
Успешных поверок (СИ пригодно) 3 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

73734-18: Описание типа СИ Скачать 260 КБ

Описание типа

Назначение

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-10000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Тип резервуаров - стальные вертикальные цилиндрические теплоизолированные, номинальной вместимостью 10000 м3.

Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.

Цилиндрическая стенка резервуара включает в себя шесть цельносварных поясов полистовой сборки.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Резервуары РВС-10000 с заводскими номерами 11, 12, 13 расположены по адресу:

Республика Коми, г. Ухта, ул. Нефтепровод-18, Ухтинское районное нефтепроводное управление нефтеперекачивающая станция «Ухта-1», АО «Транснефть-Север».

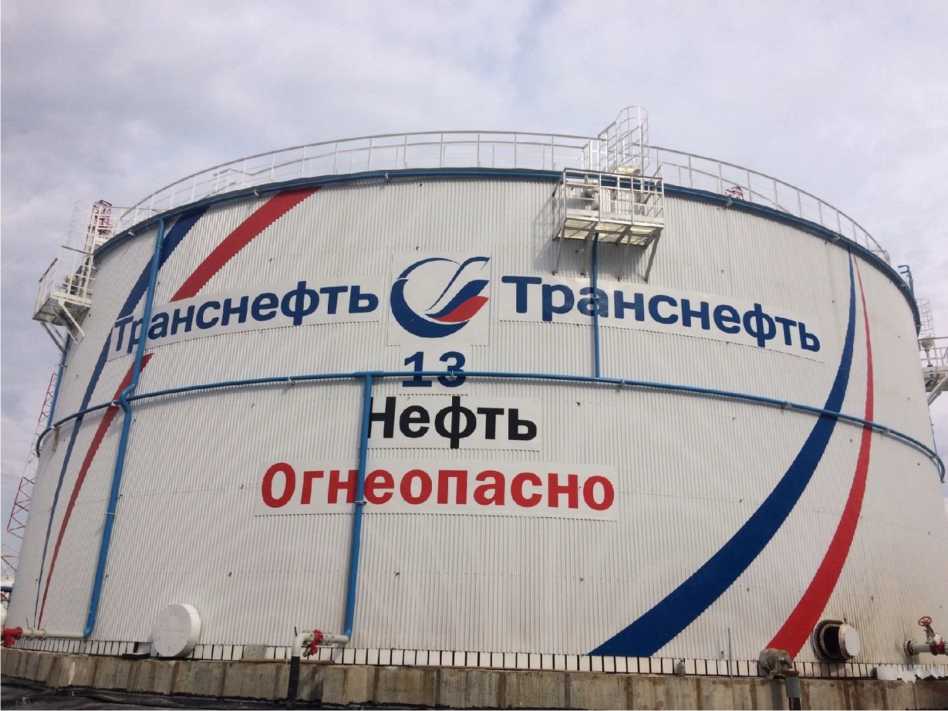

Общий вид резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-10000 представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара РВС-10000

Пломбирование    резервуаров    стальных    вертикальных    цилиндрических

теплоизолированных РВС-10000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

10000

Пределы допускаемой относительной погрешности определения вместимости, %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

50

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический теплоизолированный

РВС-10000

3 шт.

Резервуар стальной вертикальный цилиндрический теплоизолированный. Паспорт

РВС-10000

3 экз.

Градуировочная таблица

3 экз.

Поверка

осуществляется по документу РМГ 105-2010 «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом».

Основные средства поверки:

- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);

- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);

- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);

- нивелир электронный SDL30 (регистрационный номер 19368-06);

- теодолит 3Т2КП (регистрационный номер 19762-00).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

РМГ 105-2010 ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
