Резервуары стальные вертикальные цилиндрические РВСПК-20000
| Номер в ГРСИ РФ: | 73737-18 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ПАО "МОЛ", Венгрия |
Резервуары стальные вертикальные цилиндрические РВСПК-20000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 73737-18 | |||||||||||||||
| Наименование | Резервуары стальные вертикальные цилиндрические | |||||||||||||||
| Модель | РВСПК-20000 | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5137f59e-ac7e-31f8-8994-0617a6a7f1e7 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Публичное акционерное общество «МОЛ» (ПАО «МОЛ»), Венгрия.
ВЕНГРИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
73737-18: Описание типа
2024-73737-18.pdf
|
Скачать | 725.8 КБ | |
|
73737-18: Методика поверки
2022-mp73737-18.pdf
|
Скачать | 69.4 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВСПК-20000
(далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуаров - стальные вертикальные цилиндрические с плавающей крышей, номинальной вместимостью 20000 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и плавающей крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены методом аэрографии на вертикальную стенку резервуара.
Резервуары РВСПК-20000 с заводскими номерами 20001, 20002, 20003, 20004
расположены на площадке ПСН «Фенешлитке» по адресу: Венгрия, 4621, Фенешлитке.
Общий вид резервуаров РВСПК-20000 приведен на рисунках 1, 2, 3, 4.
Нанесение знака поверки на средство измерений не предусмотрено.

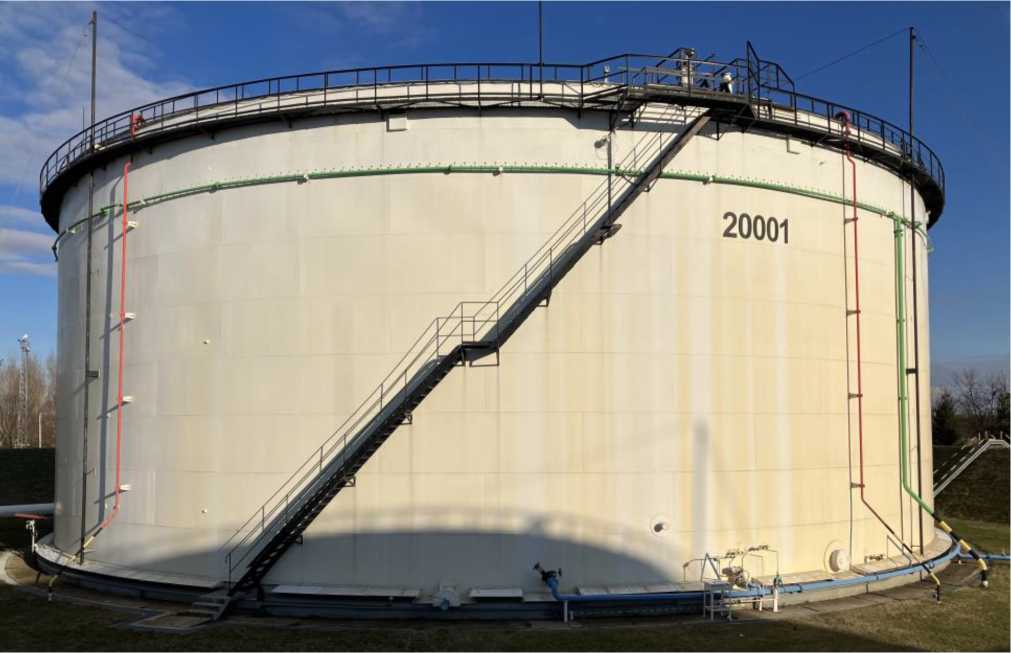

Рисунок 1 - Общий вид резервуара РВСПК-20000 зав.№ 20001

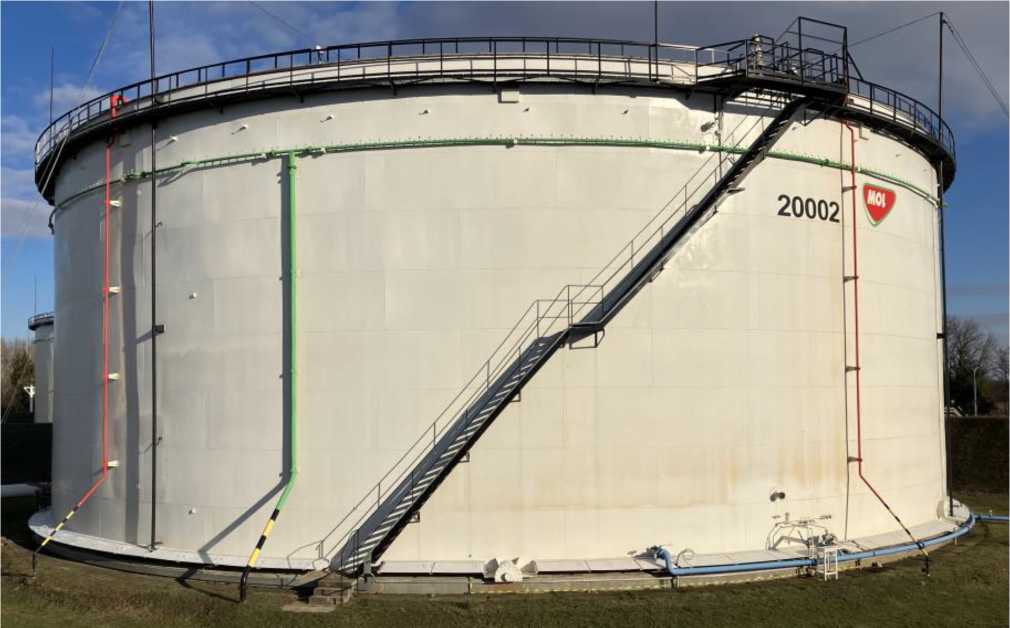

Рисунок 2 - Общий вид резервуара РВСПК-20000 зав.№ 20002
Рисунок 3 - Общий вид резервуара РВСПК-20000 зав.№ 20003

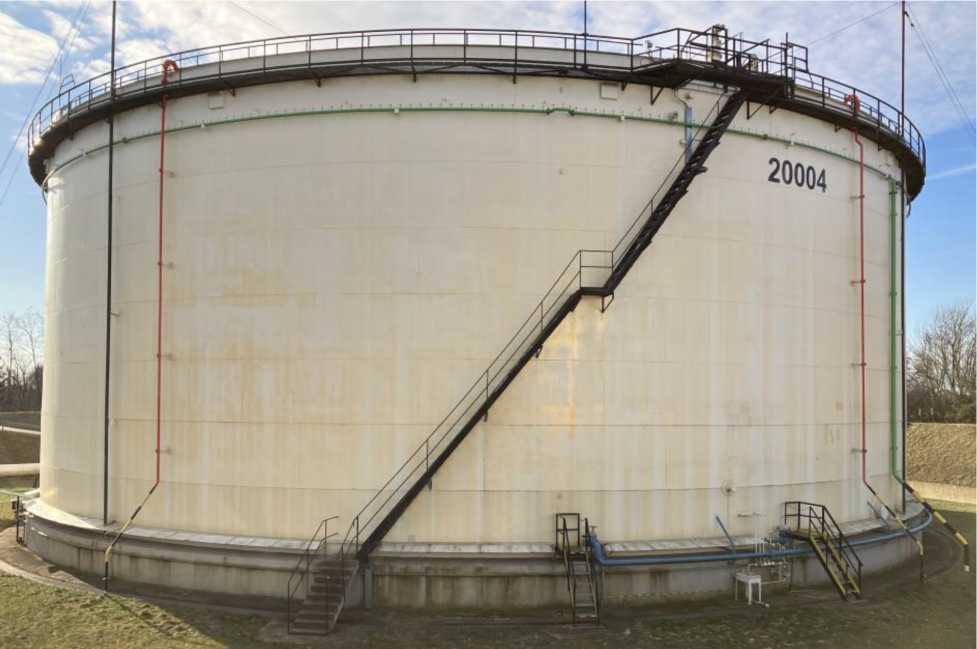

Рисунок 4 - Общий вид резервуара РВСПК-20000 зав.№ 20004 Пломбирование резервуаров РВСПК-20000 не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Заводской номер резервуара | ||||
|
20003 |
20001 |
20002 |
20004 | |
|
Номинальная вместимость, м3 |
20000 | |||
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,20 | |||
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
- |
±0,10 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВСПК-20000 |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Градуировочная таблица |
- |
1 шт. |
Сведения о методах измерений
ФР.1.29.2021.40082 Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах;
ФР.1.29.2021.40085 Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных резервуарах.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
